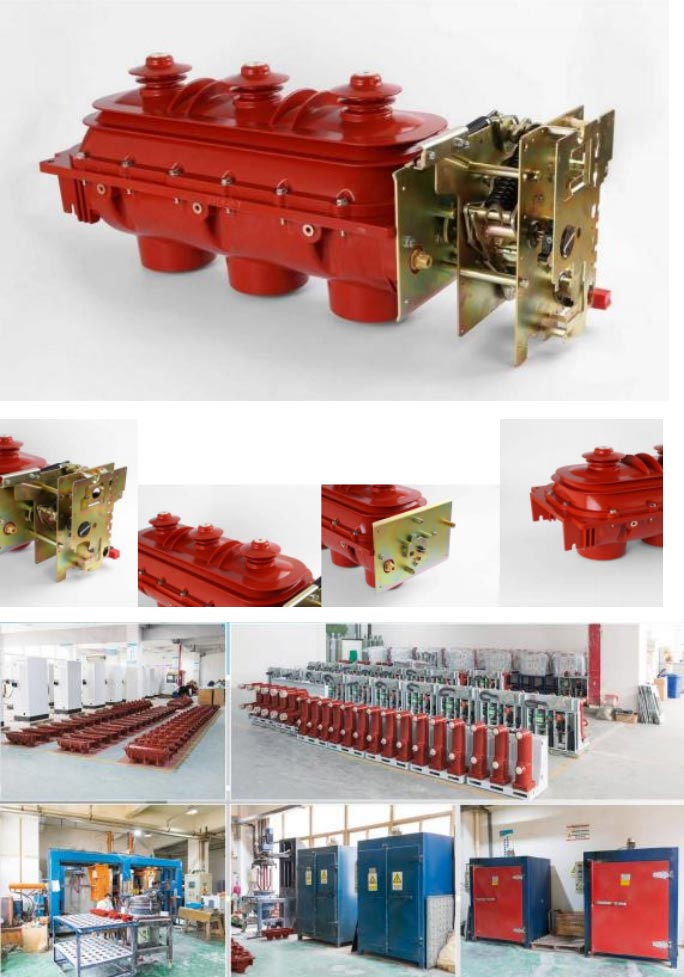

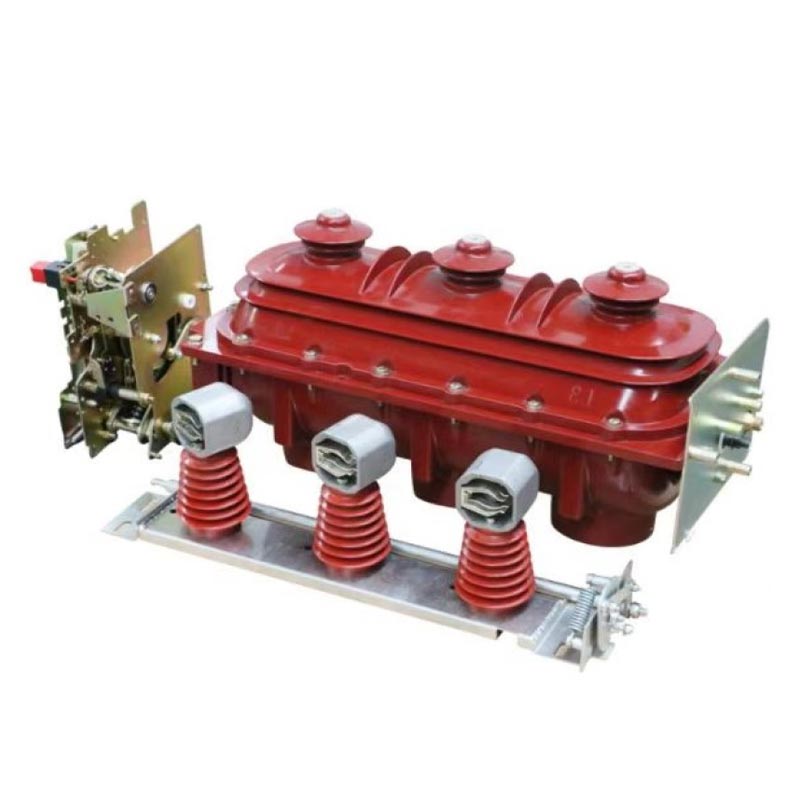

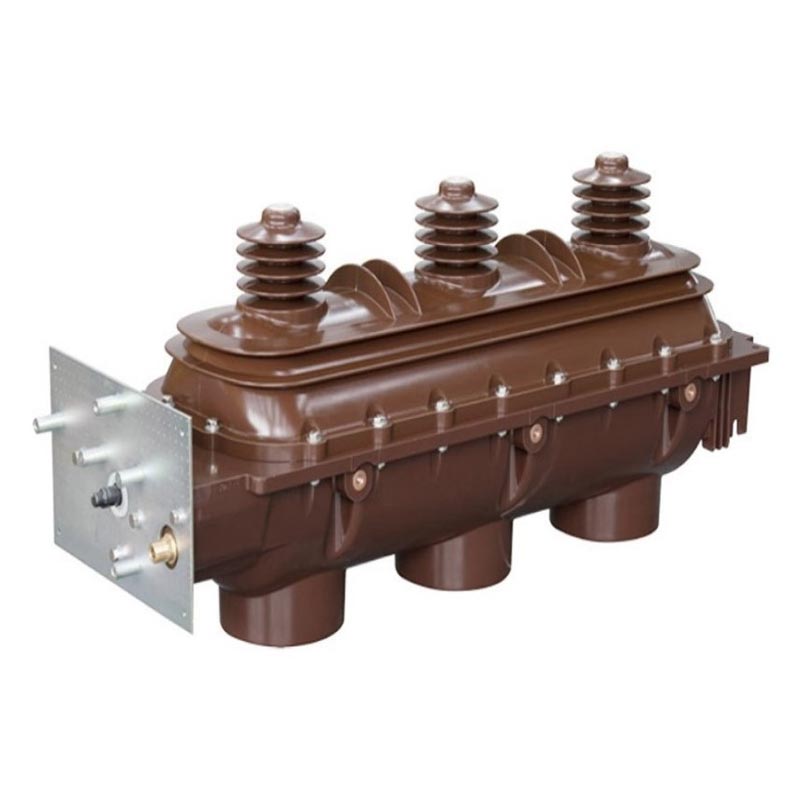

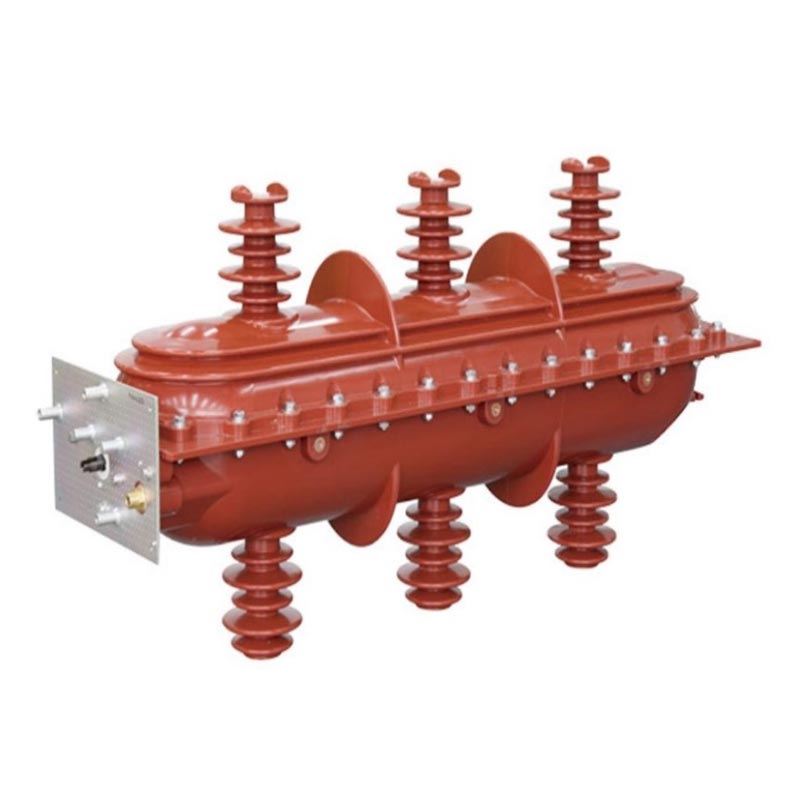

Sf6 Yük Kesici Anahtar

Çin'de yüksek voltajlı elektrikli ekipmanların profesyonel bir üreticisi olan Usune, Ar-Ge ve üretime odaklanıyor. Orta ve yüksek gerilim enerji dağıtım ekipmanları, gelişmiş donanıma sahip standart bir fabrikaya sahiptir. üretim hatları ve sıkı kalite kontrol süreçleri. FLN36-12D ve FLRN36-12D iç mekan AC yüksek gerilim Sf6 Yükü Şirket tarafından piyasaya sürülen Kesici Anahtarlar, gelişmiş yabancı ürünleri özümseyerek bağımsız olarak geliştirilen temel ürünlerdir. teknoloji ve bunu Çin'in enerji sisteminin gerçek operasyonel ihtiyaçlarıyla birleştiriyor.

Tüm Usune Sf6 Yük Kesici Anahtarlar kapsamlı tip testlerinden geçmiştir ve performansları, GB3804 "3~63kV AC Yüksek Gerilim Yük Anahtarları", GB16926 "Yüksek Gerilim Yük Anahtarları-Sigorta Kombinasyonları" ve IEC60265 ve IEC60420 uluslararası standartlar. "Güvenli güç kullanımı için her şey" temel konseptine bağlı kalarak ürünler Üç konumlu bir ark söndürme odası ("kapama-açılma-topraklama") ile donatılmış olup, güvenli ve güvenli bir şekilde sağlanır. istikrarlı güç çalışması. Güvenilir bir yüksek gerilim şalt cihazı tedarikçisi olarak Usune, kapsamlı ön satışlar sağlar Ekipmanın çeşitli uygulama senaryolarında sorunsuz çalışmasını sağlamak için danışmanlık ve satış sonrası servis.

Uygulama Kapsamı

Sf6 Yük Kesici Anahtarı, üç fazlı AC 10kV, 24kV, 36kV, 50/60Hz güç sistemleri için uygundur. Yaygın olarak sanayi ve madencilik işletmelerinde, yüksek binalarda, kentsel yerleşim alanlarında, trafo merkezlerinde, büyük alışveriş merkezlerinde kullanılır alışveriş merkezleri, havaalanları, metrolar, hastaneler ve diğer enerji dağıtım senaryoları. Temel işlevleri yükü değiştirmektir akım ve arıza akımı, hatları ve dağıtım transformatörlerini kontrol edip korur, güvenli ve istikrarlı güç sağlar Toplumsal üretimin ve yaşamın tüm sektörlerinin korunması.

Kullanım Koşulları

1. Normal Çalışma Koşulları

- Ortam Sıcaklığı: -25°C ila +40°C, Çin ve diğer bölgelerdeki çoğu iklim koşuluna uygundur.
- Rakım: 2000 m'yi geçmez, çoğu şehir ve sanayi bölgesi için uygundur.
- Nem: Günlük ortalama bağıl nem <%95, aylık ortalama bağıl nem <%90; günlük ortalama buhar basınç ≤2,2kPa, aylık ortalama buhar basıncı ≤1,8kPa, nemli ortamlarda kararlı çalışma sağlar.

2. Özel Çalışma Koşulları

Ulusal standart GB/T11022-1999'a göre "Yüksek Gerilim Şalt Tesisi ve Kontrol Donanımı Standartları" uyarınca şalt donanımı normal çalışma koşulları altında çalışmalıdır. Kullanıcı çalışıyorsa koşulların normal koşullara uymaması (kurulum yüksekliğinin 2000 m'yi aşması, ortam sıcaklığı gibi) normal limitlerin aşılması, yoğuşmaya neden olan yüksek nem vb.), bir uzmana danışılması gerekir. Üretici Usune ile önceden bir fikir birliğine varmak ve ekipmanın güvenli ve istikrarlı çalışmasını sağlamak için iletişime geçin.

Yapısal Özellikler

1. Entegre Yalıtım Yapısı: Üst ve alt kabuklar epoksi reçine ile enjeksiyonla kalıplanarak bir sızdırmaz, gazla doldurulmuş iç boşluk. Bu, etkili bir şekilde mükemmel yalıtım ve korozyon direnci sağlar iç bileşenlerin dış ortamdan izole edilmesi ve stabil çalışmasının sağlanması.

2. Üç Pozisyonlu Çalışma Modu: Ortak hareketli kontak dönerek üç çalışma durumunu kademeli olarak tamamlar: "kapama", "açma" ve "topraklama". Pozisyonlar açıkça tanımlanmıştır, anahtarlama güvenilirdir ve yanlış kullanım etkili bir şekilde önlendi.

3. İkili Çalıştırma Mekanizmaları: İsteğe bağlı olarak temel bir manuel yaylı çalıştırma mekanizması dahildir. Uzaktan kumanda için elektrikli kapatma/açma fonksiyonu. Bu, kullanıcıların ihtiyaçlarına göre seçim yapmalarını sağlar, operasyonel verimliliğin iyileştirilmesi.

4. Akıllı İzleme: Mekanizma kutusunun ön kısmı bir SF6 basınç göstergesi ve bir konum ile donatılmıştır. göstergesi. Basınç göstergesi, SF6 basınç değişikliklerini gerçek zamanlı olarak izler ve konum göstergesi doğrudan hareketli kontağın tahrik miline bağlı olup, hareketli kontağın çalışmasının kesinlikle güvenilir bir şekilde gösterilmesini sağlar pozisyon.

5. Güvenlik Koruması: Kabuğun arkasında bir basınç tahliye kaçış cihazı bulunur. Bir kaza meydana geldiğinde Ark söndürme odasında yüksek basınç oluştuğunda, aşırı basınçlı gaz tahliye kanalından geçebilir Cihaz geriye doğru boşaltılarak ileri fırlamayı önler ve operatörlerin güvenliğini sağlar.

6. Güvenilir Kilitleme: Yük anahtarı ile topraklama arasında güvenilir mekanik kilitlemeler sağlanır topraklama anahtarı ile ön kapı arasında (kabin güç dağıtımı için), kesinlikle önlenmesi Yanlış çalıştırma ve ekipmanın çalışma güvenliğini daha da artırma.

7. Sızdırmazlık Performansı: Özel bir dinamik ve statik sızdırmazlık tasarımı kullanılarak güvenilir sızdırmazlık sağlanır. Usune'un titiz sızdırmazlık süreci, yıllık sızıntı oranının endüstri standartlarının çok altında olmasını sağlayarak ekipmanın önlenmesini sağlar. SF6 gazı kaçağı nedeniyle arıza.

Ana Teknik Parametreler

Pratik Uygulama Durumları

Durum 1: Çin Kentsel Yerleşim Alanında Güç Dağıtım Projesi

Doğu Çin'deki büyük bir yerleşim alanı, 2000'den fazla hanenin bulunduğu 30 yüksek binadan ve bir zirveden oluşmaktadır. 800kW güç talebi. Başlangıçta sıradan yük anahtarları kullanılıyordu ve sıklıkla zayıflık gibi sorunlar yaşanıyordu. sakinlerin normal güç kaynağını etkileyen sızdırmazlık, dengesiz çalışma ve açma. Daha sonra birden fazla karşılaştırma yaptıktan sonra Tedarikçiler için mülk yönetim şirketi, temel güç olarak Usune FLN36-12D Sf6 Yük Kesici Anahtarını seçti dağıtım kontrol ekipmanları.

Örnek Olay 2: Büyük Havaalanı Güç Kaynağı Koruma Projesi Güney Çin'deki önemli bir uluslararası havaalanı, Güç kaynağı kararlılığı ve güvenliği için son derece yüksek gereksinimler. Kritik durumlarda elektrik kesintisine izin verilmiyor terminal binası ve navigasyon kontrol odası gibi alanlar. Havaalanı Usune FLRN36-12D Sf6 Yükünü seçti Kritik durumlarda hatların kontrolünden ve korunmasından sorumlu, trafo merkezinde kurulum için Kesici Anahtarlar alanlar.

Marka Taahhüdü

Çin'de profesyonel bir yüksek voltajlı elektrikli ekipman üreticisi olan Usune, küresel düzeyde hizmet sunmaya kendini adamıştır. Kullanıcıları kaliteli, güvenilir ve emniyetli Sf6 Yük Kesici Anahtar ürünleriyle buluşturuyor. Fabrikamız gelişmiş üretime sahiptir Ekipman ve sıkı bir kalite yönetim sistemi. Hammadde tedarikinden ürün teslimatına kadar her adım Ürün kalitesini sağlamak için sıkı testlere tabi tutulur. Güvenilir bir tedarikçi olarak yalnızca yüksek performans sağlamakla kalmıyoruz ürünlerin yanı sıra kapsamlı satış öncesi danışmanlık, yerinde kurulum, devreye alma ve satış sonrası hizmetler de mevcuttur. bakım hizmetleri, kullanıcıların çalışma sırasında yaşayabileceği endişeleri ortadan kaldırır.
