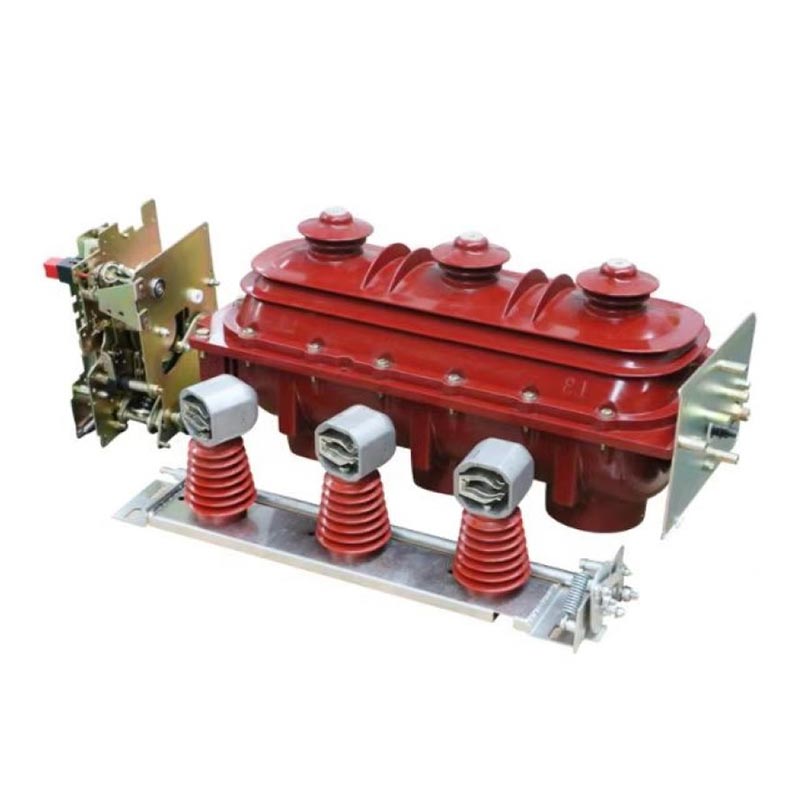

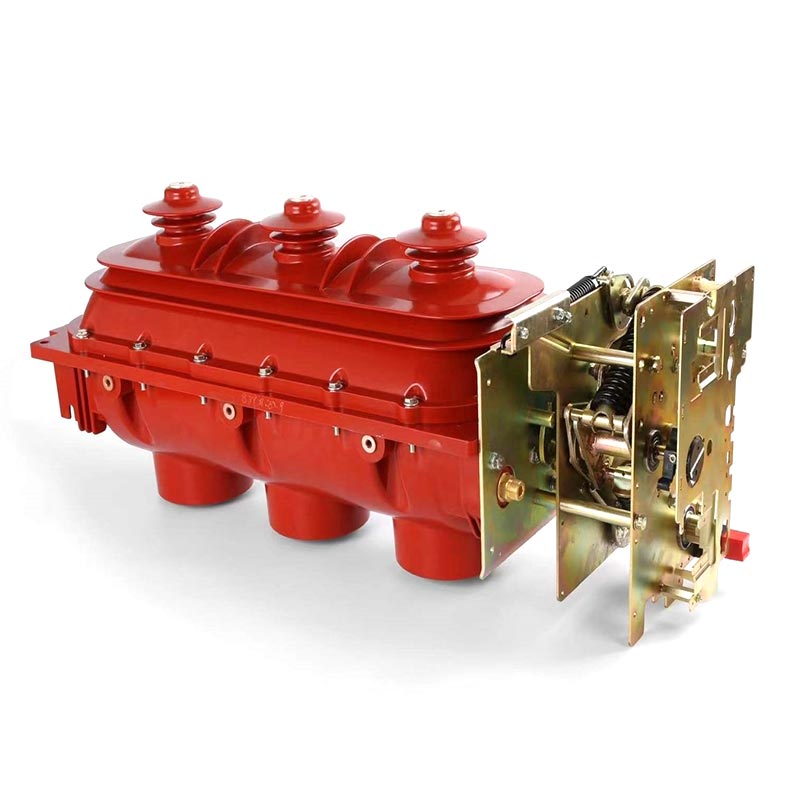

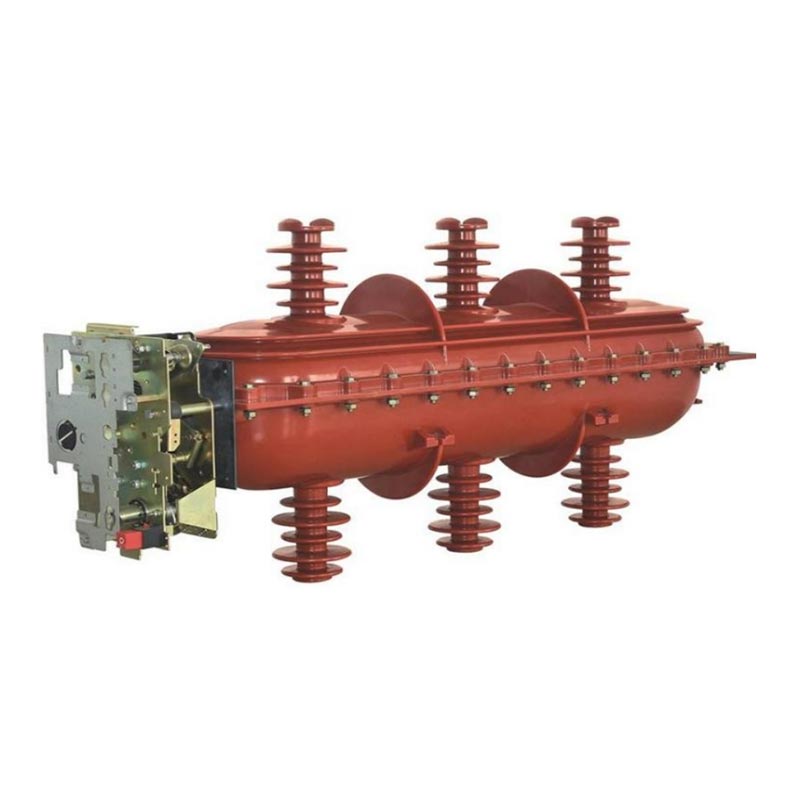

İç Mekan Yük Ayırıcı

Usune FLN36-40.5 İç Mekan Yük Kesme Anahtarı, bağımsız olarak geliştirilen temel bir yüksek voltajlı elektrik bileşenidir ve Zhejiang Usune Electric tarafından üretilmiştir. Güvenli ve verimli güç için özel olarak tasarlanmıştır. 35kV nominal gerilim senaryolarının dağıtım ihtiyaçları ve modern güç dağıtımının önemli bir ekipmanıdır Özellikle halka ağı ve çift radyal güç kaynağı sistemleri için uygun olan sistemler, güvenliğin sağlanmasında hayati bir rol oynuyor. istikrarlı ve güvenli güç iletimi ve dağıtımı. Bu ürün yük akımlarını bağımsız olarak açıp kapatabilir ve aşırı yük akımlarına karşı koruma sağlar veya bir devre kesiciyi değiştirmek için akım sınırlayıcı bir sigortayla seri olarak birleştirilebilir. Yük anahtarı çeşitli yük akımlarının anahtarlanmasını yönetirken, akım sınırlayıcı sigorta da kesme işlemini gerçekleştirir. Ağır aşırı yük akımlarına ve kısa devre akımlarına karşı koruma sağlayarak güç sistemi için çok seviyeli koruma sağlar. onun Kompakt yapısı, kolay kurulumu ve bakım gerektirmeyen çalışması, onu kentsel enerji şebekeleri için ideal bir ürün haline getiriyor yükseltmeler ve endüstriyel güç dağıtımı optimizasyonu.

Ürün Özellikleri

1. Yapısal Avantajlar

İç Mekan Yük Ayırıcı Anahtarı, çift kesicili, üç konumlu, dönen hareketli kontak yapısını benimser. farklı çalışma koşullarında sorunsuz geçiş sağlayan üç konumlu bir ark söndürme odası (açık-kapalı-toprak) koşullar ve sistem kararlılığının iyileştirilmesi. Genel üç fazlı kurulum tasarımı iyi bir senkronizasyon sunar, daha az bileşen ve uygun devreye alma ve kurulum, yerinde inşaat zorluğunu azaltır ve bakım.

2. Yalıtım Performansı

Anahtar, sızdırmaz montaj için üst ve alt epoksi reçine döküm kabuk kullanır. Ana devre ve topraklama Devre sisteminin tamamı kabuk içinde yer almakta olup, dış ortamı etkili bir şekilde izole eder ve tozu önler ve nem korozyonu. Kırılma noktalarının yüksek yalıtım gücü ve geniş kaçak mesafesi, Giden terminallerdeki voltaj dengeleyici koruma, yalıtım güvenilirliğini daha da artırır ve gereksinimleri karşılar. yüksek gerilim güç dağıtım sistemlerinin sıkı gereksinimleri.

3. Güvenlik Performansı

Mükemmel güvenlik performansı. İç ark arızası durumunda dış kasanın arka yapısının zayıf olması yırtılacak ve kabinin üst kısmındaki basınç tahliye vanası açılarak aşırı basınçlı hava akışını dışarı atacaktır. Kabinin dışında, ekipmanın hasar görmesini ve kişisel güvenlik tehlikelerini önler. Beş geçirmez bir kilitleme ile donatılmıştır işlevi sayesinde yanlış çalışmayı temelden ortadan kaldırır, operatörlerin ve ekipmanın güvenliğini sağlar.

4. Kullanım Kolaylığı

İç Mekan Yük Ayırıcı Anahtarı hem manuel hem de elektrikli çalışma modlarını destekleyerek sahaya esnek bir şekilde uyum sağlar kolaylık ve güvenilirlik sunan gereksinimler. Uzun elektrik ömrüne sahip, bakım gerektirmeyen bir tasarımı benimser ve Mekanik kullanım ömrü, daha sonraki bakım maliyetlerini azaltır. Şalt sistemi tamamen alüminyum-çinkodan yapılmıştır Çeşitli iç mekan çalışma koşullarına uygun, korozyon direnci ve yüksek mekanik mukavemet sunan plaka.

Teknik Avantajlar

1. Yüksek Yalıtım Güvenliği: Yüksek marjlı ve IP33'lü birincil yüksek voltaj yalıtım tasarımının kullanılması koruma derecesi, ön çalışma bölmesinin yalıtım güvenlik seviyesini etkili bir şekilde artırır Operatörlerin kişisel güvenliğinin korunması.

2. Geniş Uygulanabilirlik: Kentsel alanlarda yaygın olarak kullanılan kompakt, minyatür ve sık çalıştırılan senaryolar için uygundur. enerji şebekeleri, endüstriyel ve ticari enerji dağıtımı ve yeni enerji şebekesi bağlantısı, çeşitli ihtiyaçları karşılıyor farklı senaryolar.

3. Entegre Tasarım: Kompakt kombinasyon anahtarı tasarımı, izolasyon anahtarı ve topraklama işlevlerinin entegre edilmesi, ekipman alanı kullanımını azaltır ve güç dağıtım sistemi entegrasyonunu kolaylaştırır.

4. Yüksek Güvenilirlik: Yüksek güvenilirliğe sahip bir SF6 yük anahtarı kullanır. SF6 gaz basıncı düşüktür, çalışma güvenilirdir ve gaz tutma ömrü 20 yıla ulaşabilir, bu da sık sık gaz yenileme ihtiyacını ortadan kaldırır ve uzun vadeli istikrarlı çalışma.

Teknik Parametreler

Ark Söndürme Prensibi

Bu iç mekan yük kesme anahtarı, ark söndürme ortamı olarak mükemmel ark söndürme özelliğine sahip SF6 gazını kullanır ve yalıtım performansı. Anahtar akımı kestiğinde, devrenin ayrılması üzerine anında bir ark oluşturulur. hareketli ve sabit kontaklar. Kalıcı mıknatısın manyetik alanı tarafından tahrik edilen ark hızla hareket eder ve SF6 gazı tarafından sürekli olarak iyonize edilip soğutulurken uzar ve sonuçta akım kesildiğinde söner. sıfırı geçerek güvenli ve hızlı akım kesintisine ulaşır.

Çift kırılma noktası mesafesi, yüksek izolasyon ve kırılma yalıtım seviyeleri sağlar. Kalıcı mıknatısın kullanılması Dönen ark prensibi, düşük çalışma enerjisi tüketimine, güçlü ark söndürme özelliğine sahiptir ve minimum kontak aşınması, anahtarın elektriksel ömrünü etkili bir şekilde uzatır.

Kullanım Koşulları

Ürünün istikrarlı çalışmasını sağlamak için kurulum ve kullanım sırasında aşağıdaki koşulların karşılanması gerekir:
1. Yükseklik: 1000 metreyi geçmeyecek (siparişte özel gereksinimler belirtilmelidir);
2. Ortam Sıcaklığı: -25°C~+40°C;
3. Bağıl Nem: Günlük ortalama ≤%95, aylık ortalama ≤%90;
4. Sismik Yoğunluk: B Sınıfı'nı aşmayan;
5. Ortam havasında toz, duman, kimyasal aşındırıcılar, yanıcı gazlar, benzin ve benzeri ciddi kirlilikler bulunmaz. tuz spreyi.

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

Pratik Uygulama Örneği

Çin'de yüksek voltajlı elektrikli ekipmanların profesyonel üreticisi olan Yu Shun Electric, FLN36-40.5'i sağladı Doğu Çin'deki büyük ölçekli bir kentsel elektrik şebekesi yükseltme projesi için İç Mekan Yük Ayırıcı Anahtarlar. İlgili proje Konut alanlarını, ticari merkezleri ve endüstri parklarını kapsayan sekiz kentsel alanda 35kV dağıtım hatları, Güç kaynağı kararlılığı ve güvenliği açısından son derece yüksek gereksinimlere sahiptir.

Yükseltmeden önce mevcut şalt sistemi zayıf yalıtım, sık bakım ve düşük güvenlik nedeniyle sıkıntı çekiyordu. Kentsel enerji şebekesinin gelişiminin ihtiyaçlarını karşılayamamak. Bu ürünü seçtikten sonra proje gerçekleşti üç önemli gelişme: Birincisi, beş korumalı kilitleme ve ark söndürme tasarımı, yanlış çalışmayı azaltır ve ark hataları, sistem güvenliğinin arttırılması; ikincisi, bakım gerektirmeyen tasarım aylık bakım süresini %80 oranında azaltır, işletme ve bakım maliyetlerinin azaltılması; ve üçüncüsü, kompakt yapı iç mekan kurulum alanına uyum sağlar kentsel trafo merkezlerinin güç dağıtım sistemi entegrasyonunu kolaylaştırması. Üründe sıfır arıza yaşandı İki yılı aşkın bir süredir faaliyet göstererek 500.000'den fazla sakine ve 300'den fazla işletmeye istikrarlı güç kaynağı sağlamak, proje sahibinden ve yerel güç kaynağı departmanından yüksek itibar kazanmak. Usune Electric, tedarikçi olarak, yerinde kurulum rehberliği ve teknik eğitim de dahil olmak üzere kapsamlı satış sonrası hizmetler sağladı.

SSS

S1: Usune FLN36-40.5 iç mekan yük anahtarının hizmet ömrü nedir ve düzenli bakım gerekli midir?

Cevap 1: Ürün, uzun elektrik ve mekanik kullanım ömrüne sahip, bakım gerektirmeyen bir tasarıma sahiptir. SF6 gazı saklama ömrü 20 yıla ulaşabilir. Normal kullanım koşullarında düzenli bakım gerekmez; sadece periyodik ekipman kasasının, çalışma mekanizmasının ve gaz basıncının (gerekiyorsa) kontrol edilmesi gerekir. Tüm Usune ürünleri Ürün ömrünü ve güvenilirliğini garanti altına almak için fabrikadan çıkmadan önce sıkı kalite testlerine tabi tutulur.

S2: Bu İç Mekan Yük Ayırıcı ile geleneksel bir devre kesici arasındaki farklar nelerdir ve bunlar senaryolarda bir devre kesicinin yerini alabilir mi?

Cevap 2: Temel fark, yük kesme anahtarlarının esas olarak yük akımlarını ve aşırı yükü açmak ve kapatmak için kullanılmasıdır. geleneksel devre kesiciler ayrıca kısa devre akımlarını da kesebilir. Bu ürün, seri bağlı akım sınırlayıcı bir sigortayla birlikte devre kesicinin yerini alabilir: yük kesme anahtarı sorumludur çeşitli yük akımlarını açıp kapatmak için kullanılırken, akım sınırlayıcı sigorta ağır aşırı yük ve kısa devre akımı kesintisi. 35kV halka ağları ve çift radyal güç kaynağı sistemleri (örneğin kentsel elektrik şebekesi şubeleri, endüstriyel ve ticari dağıtım odaları vb.), ekipman maliyetlerini azaltırken sistem güvenliğinin sağlanması. Çin'de profesyonel bir üretici olarak Yushun Electric, profesyonel teknik hizmetler sağlayabilir. Müşterilerin uygun çözümleri seçmelerine yardımcı olacak rehberlik.
