Gelişmiş enstrüman transformatörü üreticisi

Enstrüman transformatörleriyüksek voltajlı AC güç sistemleri için, güç şebekesinin "duyusal sinirleri" görevi gören özel hassas cihazlardır. Temel prensipleri, şebekenin yüksek voltajlı, yüksek akımlı gücünü, ikincil ekipman tarafından tanınabilen standart düşük voltajlı, düşük akımlı sinyallere dönüştürmektir. Bu, güç ölçümü, enerji ölçümü, sistem izleme ve röle koruması için doğru veriler sağlar ve birincil yüksek voltaj devresi ile ikincil düşük voltaj kontrol devresi arasında elektriksel izolasyon sağlayarak ekipmanı korur ve bakım personelinin güvenliğini sağlar.

Usuneyüksek gerilim enstrüman transformatörlerinin Ar-Ge ve üretiminde uzmanlaşarak, yüksek irtifa ve kirliliğe dayanıklı uygulamalar için özelleştirilmiş ürünler sunar. Gerilim seviyeleri, çeşitli yüksek ve alçak gerilim dağıtım senaryolarına uyarlanabilen, 110kV, 126kV, 145kV, 154kV ve 170kV dahil olmak üzere ana akım yüksek gerilim enerji şebekesi koşullarını kapsamlı bir şekilde kapsar.

Ürün Sınıflandırması ve Temel Performans

Usune enstrüman transformatörleri temel olarak iki kategoriye ayrılır: akım transformatörleri (CT'ler) ve gerilim transformatörleri (VT'ler). Bu iki tip ürün, net fonksiyonel konumlandırmaya ve tamamlayıcı uygulama senaryolarına sahiptir ve yüksek gerilim güç sistemlerinin tüm çalışma koşullarında operasyonel ihtiyaçlarını kapsamlı bir şekilde karşılar.

1. Akım Trafosu (CT)

1.1 Tanım ve Temel İşlevler

Akım trafoları, elektrik şebekesindeki yüksek birincil akımları standart 1A veya 5A ikincil akımlara dönüştürmek için azaltabilir. Esas olarak akım tespiti, enerji ölçümü, aşırı akım ve toprak arızası koruması, elektrik şebekesi akım dalgalanmalarının doğru bir şekilde yakalanması ve elektrik şebekesi güvenliğini sağlamak için arızalar sırasında koruma eylemlerini hızlı bir şekilde tetiklemek için kullanılırlar.

1.2 Temel Ürün Özellikleri

• Güvenlik Standartları: İkincil devrede açık devreler kesinlikle yasaktır; bu, yüksek voltajlı aşırı yüklemelerin neden olduğu ekipman hasarını ve güvenlik kazalarını etkili bir şekilde önler.
• Hassasiyet ve Kararlılık: Karmaşık elektrik şebekesi koşullarının hassas ölçüm ve güvenilir koruma ihtiyaçlarına uygun, yüksek ölçüm doğruluğu ve mükemmel geçici yanıt performansı.
• Çeşitli Ürün Yelpazesi: Hem iç hem de dış mekan konvansiyonel ve özel güç dağıtım senaryolarına uygun, dış mekan yağlı, kuru tip ve SF₆ gaz yalıtımlı türleri kapsar.
• Olgun ve Güvenilir: Temel dayanak noktası olan LB6 serisi dış mekan yağlı kağıt yalıtımlı akım transformatörü, istikrarlı performans ve geniş uygulanabilirlik sergileyen çok sayıda mühendislik projesiyle doğrulanmıştır.

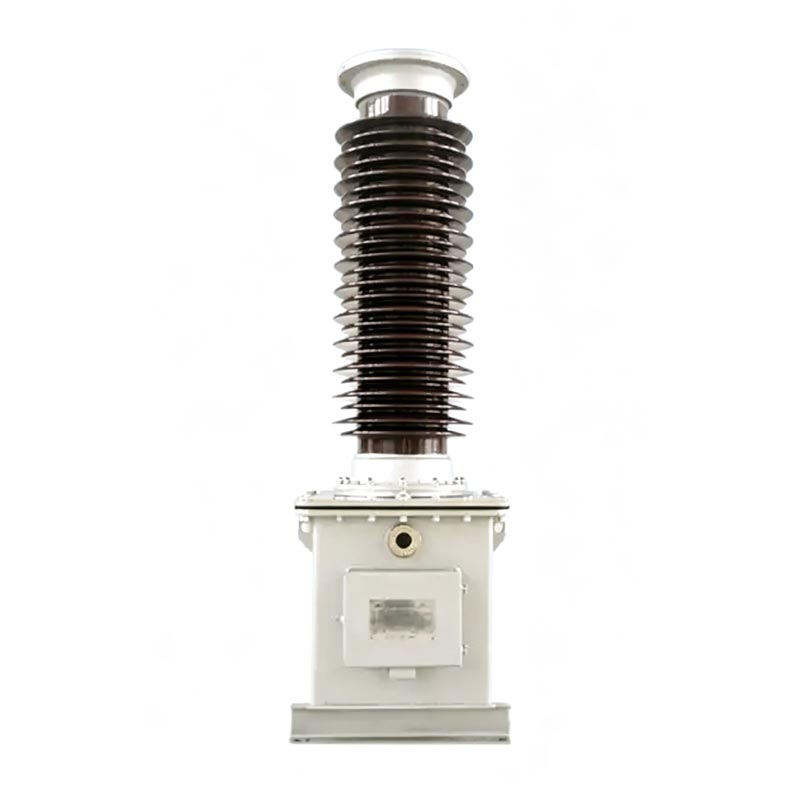

2. Gerilim Trafosu (VT)

2.1 Tanım ve Temel İşlevler

Gerilim transformatörleri, yüksek gerilim şebeke gerilimini 100V veya 100/√3V standart sekonder gerilime dönüştürerek şebeke gerilimi ölçümü, enerji ölçümü, gerilim izleme ve arıza koruması için doğru gerilim sinyalleri sağlayarak dağıtım sistemindeki gerilim kararlılığını korur.

2.2 Ürün Sınıflandırması ve Özellikleri

Usune gerilim transformatörleri, farklı gerilim seviyelerine ve uygulama senaryolarına uygun iki ana tipe ayrılır:

• Elektromanyetik Gerilim Transformatörü (EVT): Orta ve alçak gerilim güç sistemlerine uygun, tasarımı basit ve çalışması stabil olan geleneksel bir indüktör yapısı kullanır;
• Kapasitif Gerilim Transformatörü (CVT): 35kV~550kV dış mekan yüksek gerilim şebekelerinde yaygın olarak kullanılan, kapasitif bir gerilim bölücü ve bir elektromanyetik üniteden oluşur. Temel ölçüm ve koruma fonksiyonlarına ek olarak, güç hattı taşıyıcı iletişimi için kuplaj kapasitörü olarak da kullanılabilir. Amiral gemisi TYD serisi kapasitif gerilim transformatörü son derece yüksek endüstri tanınırlığına sahiptir.

2.3 Temel Ürün Özellikleri

• Güvenlik Standartları: Sabit voltaj sinyali çıkışı sağlamak için ikincil tarafta kısa devreler kesinlikle yasaktır;
• Doğru Ölçüm: Kararlı voltaj oranı ve minimum faz hatası, doğru ve güvenilir güç ölçümü ve izleme verilerini sağlar;
• Anti-Rezonans Tasarımı: Sistem rezonans hatalarını ortadan kaldırmak ve ekipmanın uzun süreli kararlı çalışmasını sağlamak için özel bir ferrorezonans bastırma cihazı ile donatılmıştır.

Çalışma Koşulları ve Standartlar

1. Geçerli Çalışma Koşulları

Usune Instrument transformatörü, güçlü çevresel uyumlulukla zorlu dış mekan ve endüstriyel koşullar için tasarlanmıştır. Standart çalışma parametreleri aşağıdaki gibidir:

• Nominal Frekans: 50Hz/60Hz, ana akım küresel elektrik şebekesi frekanslarıyla uyumludur;
• Ortam Sıcaklığı: -40°C~+45°C, yüksek ve düşük sıcaklıkları ve zorlu mevsim koşullarını karşılar;
• Kurulum Yüksekliği: Standart modeller 1000m ve altı alanlar için uygundur; özelleştirilmiş yüksek irtifa modelleri mevcuttur;
• Kirlilik Önleme Yeteneği: Kıyı bölgeleri, endüstriyel toz ve aşındırıcı ortamlar gibi karmaşık dış ortamlara uygun, farklı kirlilik düzeylerine yönelik özelleştirmeyi destekler.

2. Uygulama Standartları

Tasarım ve üretimden testlere kadar ürünlerimiz uluslararası ve ulusal yetkili standartlara sıkı sıkıya bağlı kalarak güvenilir ve uyumlu kaliteyi garanti eder:

• Uluslararası Standartlar: IEC 60044 serisi standartlar
• Ulusal Standartlar: GB/T 20840 serisi standartları

SSS

S1: Akım ve gerilim ölçü transformatörleri için temel güvenlik yasakları nelerdir?

Cevap 1: Her iki alet transformatörü tipinin de sıkı güvenlik işletim prosedürleri vardır. Akım transformatörlerinin (CT'ler) sekonder devresinde açık devreler kesinlikle yasaktır, aksi takdirde aşırı yüksek voltaj üretilerek ekipmanın yanmasına ve elektrik çarpması kazalarına neden olur. Ekipmanın aşırı yüklenmesini, aşırı ısınmasını ve güç şebekesi arızalarını önlemek için gerilim transformatörlerinin (VT'ler) sekonder tarafında kısa devreler kesinlikle yasaktır. Günlük bakım kesinlikle yönetmeliklere uygun olarak yapılmalıdır.

S2: Kapasitif (CVT) ve elektromanyetik (EVT) gerilim transformatörleri sırasıyla hangi senaryolara uygundur?

Cevap 2: Elektromanyetik gerilim transformatörleri (EVT'ler) yapı olarak basit, uygun maliyetli ve çalışma açısından kararlıdır, geleneksel orta ve alçak gerilim güç dağıtım sistemlerine uygundur; kapasitif gerilim transformatörleri (CVT'ler), özellikle 35kV~550kV dış mekan yüksek gerilim güç şebekeleri için tasarlanmış, daha güçlü dayanım gerilimine ve anti-parazit özelliklerine sahiptir. Ölçüm ve korumaya ek olarak, güç hattı taşıyıcı iletişimi için de kullanılabilirler, bu da onları yüksek gerilimli dış mekan trafo merkezleri için tercih edilen ekipman haline getirir.

S3: Usune Instrument transformatörleri yüksek rakımlı ve çok kirli ortamlara uyarlanabilir mi?

A3: Evet. Standart modeller 1000m ve altındaki rakımlar için uygundur. Yüksek irtifa senaryoları için geliştirilmiş yüksek irtifa özelleştirilmiş versiyonları mevcuttur. Ayrıca, farklı kirlilik seviyelerine sahip ürünler, kıyıdaki tuz serpintisi, endüstriyel toz ve kimyasal korozyon gibi koşullar için özelleştirilebilir, böylece ekipmanın zorlu ortamlarda uzun süreli istikrarlı ve güvenli çalışması sağlanır.
