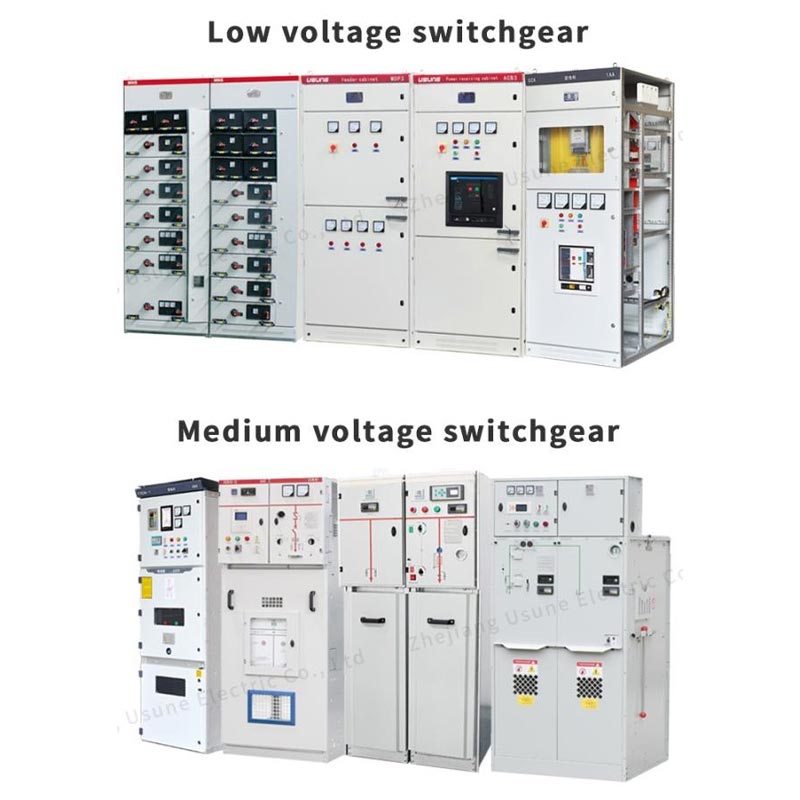

Devre Kesicili Halka Ana Ünitesi

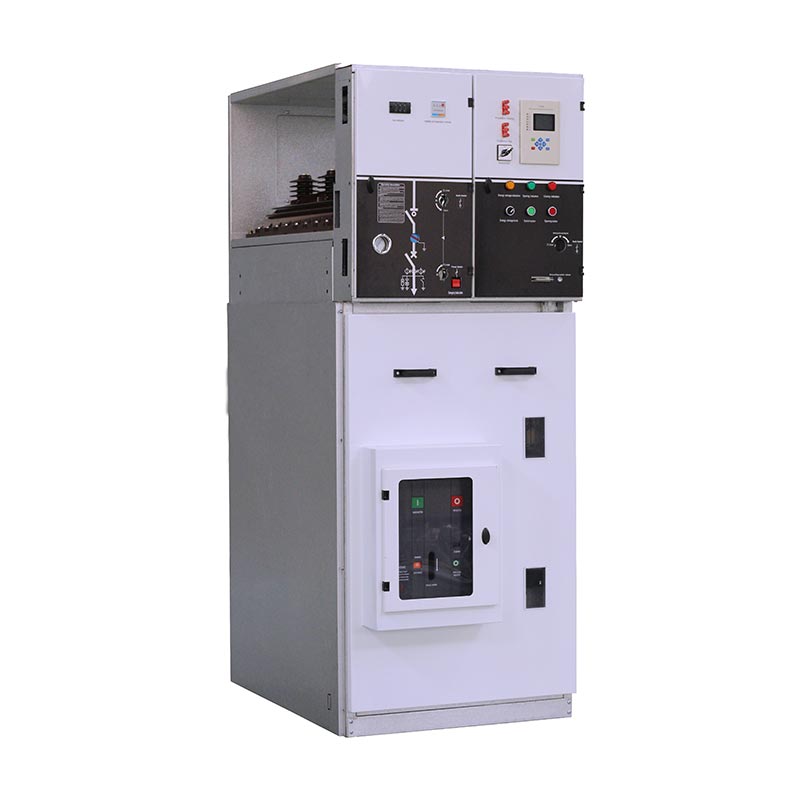

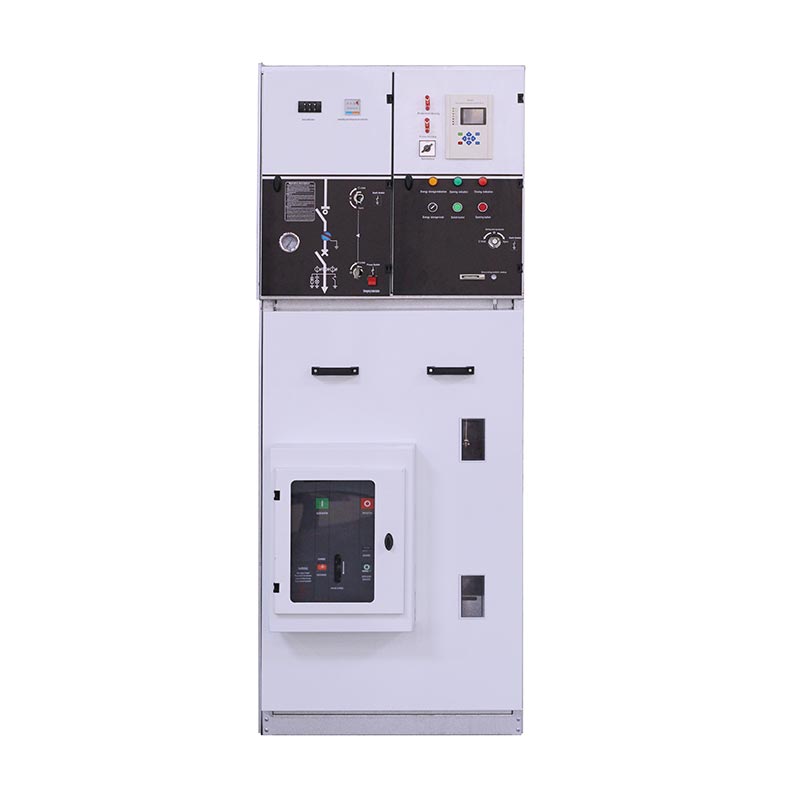

USUNE XGN15 serisi Devre Kesicili Halka Ana Ünitesi kompakt, ölçeklenebilir, metal mahfazalı bir şalt cihazıdır tasarlanmış Güç dağıtım otomasyonu için. Kabinin tamamı hava yalıtım teknolojisini kullanıyor, güvenliği dengeliyor ve kompaktlık, çeşitli kapalı alan kurulum senaryolarına uygun olmasını sağlar. Basit yapısı ve esnek çalışması Sahadaki inşaat ve müteakip bakım zorluklarını önemli ölçüde azaltarak güç dağıtımını iyileştirir operasyon verimliliği.

Kapsamlı deneyime sahip profesyonel bir üretici olarak USUNE, eksiksiz bir Ar-Ge, üretim ve üretime sahiptir. test etme sistem. XGN15 serisi ürünler, ham üründen ham ürüne kadar her aşamada bağımsız olarak kendi fabrikasında üretilmektedir. malzemeler Tutarlı ve istikrarlı ürün kalitesini sağlamak için uluslararası standartlara sıkı sıkıya bağlı kalarak bitmiş ürünlere.

Temel Yapılandırma ve Teknik Avantajlar

1.Ana Anahtar Yapılandırması

Bu serideki ana şalter olan Devre Kesicili Halka Ana Ünite, bağımsız olarak bir SF6 yük şalteridir. USUNE tarafından üretilen, uzun servis ömrü, istikrarlı performans ve düşük bakım maliyetleri gibi avantajlar sunan. o kullanıcı ihtiyaçlarına göre son teknoloji ürünü vakumlu devre kesicilerle de donatılabilir; ekipmanın kesme kapasitesi ve koruma seviyesi, farklı güç dağıtım senaryolarına uyum sağlar.

2.Çalışma Modları ve Otomasyon Seviyesi

Ana anahtar, farklı saha operasyonlarına uyum sağlamak için hem manuel hem de elektrikli çalışma modlarını destekler gereksinimleri. "Dört uzaktan" gereksinimleri (uzaktan kumanda) mükemmel şekilde karşılayan FTU ve RTU cihazlarıyla donatılabilir. güç dağıtım otomasyonunun kontrolü, uzaktan sinyalizasyon, uzaktan ölçüm ve uzaktan ayarlama), gerçekleştirilmesi Güç dağıtım sisteminin akıllı izlenmesi ve yönetimi, akıllı elektrik şebekesinin iyileştirilmesi.

3.İleri Teknoloji

Uygulamalar Gelişmiş algılama teknolojisini ve en yeni koruma rölelerini entegre ederek, doğru bir şekilde izleme yapabilir ekipmanın gerçek zamanlı çalışma durumunu, anormal koşullara hızla yanıt verir ve güç güvenliğini sağlar dağıtım sistemleri ve ekipmanları. Hafif ve esnek bir montaj planının benimsenmesi nakliyeyi azaltır ve Kurulum zorlukları, daha sonraki bakım ve genişletmeyi kolaylaştırırken, sürekli değişen güç gereksinimlerinin karşılanması Pazarın dağıtım ihtiyaçları.

Başvuru

Devre Kesicili Halka Ana Ünite 50/60Hz, 12-36kV güç sistemleri için uygundur ve yaygın olarak kullanılır. endüstriyel ve sivil güç kablo halka ağları ve güç kaynağı terminalleri. Profesyonel bir güç dağıtım ekipmanı olarak tedarikçi, USUNE, ürün tasarımını optimize ederek ürünü özellikle aşağıdaki senaryolara uygun hale getirmiştir:

- Kentsel konut enerji dağıtımı, küçük trafo merkezleri, anahtarlama istasyonları ve prefabrik trafo merkezleri;
- Sanayi ve madencilik işletmeleri, alışveriş merkezleri, havaalanları, metrolar ve diğer halka açık yerler;
- Rüzgar enerjisi üretimi gibi yeni enerji alanları;
- Hastaneler, stadyumlar, demiryolları ve tüneller gibi önemli kamu tesisleri.

Çin'de, Devre Kesicili Halka Ana Ünitesi çeşitli kentsel ve kırsal elektrik şebekelerinde yaygın olarak kullanılmaktadır. yenileme İstikrarlı performansı ve güvenilir kalitesi nedeniyle kullanıcılardan sürekli övgü alan projeler.

Çalışma koşulu

- Yükseklik ≤1000mm
- Ortam sıcaklığı: 45°C~-35°C, maksimum sıcaklık farkı ≤25°C
- Ortalama günlük bağıl nem %95'i geçmez
- Aylık ortalama bağıl nem %90'ı geçmez
- Sismik kapasite: sismik yoğunluk 8 dereceyi geçmez
- Şiddetli titreşim ve şok, yangın, kimyasal korozyon, patlama riski olmayan alan

Teknik Parametreler

Muhafaza yapılandırma parametresi

Gelen LBS

Trafo koruması

Ölçüm

Cbog ve .meter

Cb giden

Şalt yapısı ve konfigürasyonu

Çalışma mekanizması

(1) Çift fonksiyonlu tek yaylı çalıştırma mekanizması: K tipi

Anahtarlama fonksiyonu bir kol veya motorla bağımsız olarak çalıştırılır.
Zemin anahtarı işlevi, bir çalıştırma kolu kullanılarak bağımsız olarak açılır ve kapanır ve çalışma enerjisi, kontağı kapatmak veya bağlantısını kesmek için serbest bırakılan bir sıkıştırma yayı tarafından sağlanır.

(2) Çift fonksiyonlu çift yaylı çalıştırma mekanizması: Tip A

Anahtarlama fonksiyonu bir kol veya motor tarafından bağımsız olarak çalıştırılır ve çalışma enerjisi bir motor tarafından sağlanır. kontağı kapatmak için serbest bırakılan sıkıştırma yayı. Buton ile bağımsız açma kapama işlemi (0) veya açma ünitesi veya şönt açma cihazı.
Zemin şalteri fonksiyonu bir çalıştırma kolu ile bağımsız olarak çalışır ve çalışma enerjisi bir kontağı kapatmak veya bağlantısını kesmek için serbest bırakılan sıkıştırma yayı.

① Bara odası
② Ana şalter
③ Kablo odası
④ Çalıştırma mekanizması, kilitleme mekanizması ve alçak basınç kontrol odası

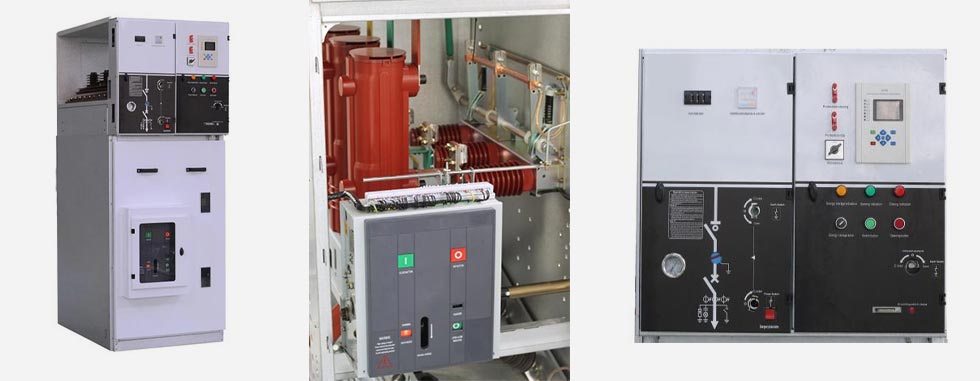

Tüm şalt dolabı üst ve alt iki üniteye ayrılabilir; kabinin üst ünitesi şunları içerir: the bus odası, yük şalteri, işletme mekanizması odası ve alçak gerilim odası olup alt ünite kablodan ayrılmıştır. oda. Üst ünitenin tamamı değiştirilebilir.

◇ Bara odası

Busbar odası kabinetin üst kısmında düzenlenmiştir. Busbar odasında ana baralar bağlanır birlikte ve tüm şalt sırası boyunca ilerleyin.

◇ Yük kesme anahtarı

Anahtar odası, SFG tipi kükürt heksaflorür yük anahtarıyla donatılmıştır. Yük anahtarının kabuğu yapılır arasında Epoksi reçine dökülerek izolasyon ortamı olarak kükürt hekzaflorür (SF6) gazı ile doldurularak kabuk sağlanır. ile bir gözlem deliği. Anahtar odası donatılabilir müşteri isteğine göre SF6 gaz yoğunluk ölçer veya alarm kontaklı gaz yoğunluğu.

◇ Kablo odası

Yük şalter kabini, esas olarak kablo bağlantısı için kullanılan geniş bir kablo odasına sahiptir; böylece tek damarlı veya üç damarlı kablolar en basit ekransız kablo başlığı kullanılarak bağlanabilir ve ayrıca yeterli alan da kullanılabilir. karşılamak paratoner, akım trafosu, alt topraklama anahtarı ve diğer bileşenlerden oluşmaktadır. Standart tasarıma göre; the Dolap kapısında bir gözlem penceresi ve bir güvenlik kilitleme cihazı bulunur. Mühür kapaklı kablo odası alt plakası ve destek braketi ile uygun boyutta kablo kelepçesi. Kablo odası alt plakası ve kapı çerçevesi çıkarılabilir kolaylaştırmak kablo kurulumu.

◇ Çalıştırma mekanizması, kilitleme mekanizması ve alçak basınç kontrol odası

Kilitli mekanizma odası aynı zamanda kontrol paneli görevi de görüyor. Alçak gerilim odası yaylarla çalıştırılan bir sistemle donatılmıştır. konum göstergeli ve mekanik kilitleme cihazlı mekanizma ve ayrıca yardımcı donanımla da donatılabilir kontaklar, açma bobinleri, acil durum açma mekanizmaları, kapasitif canlı ekranlar, tuş kilitleri ve elektrikli çalıştırma cihazları. Şu tarihte: aynı zamanda alçak basınç odası alanı kontrol döngüleri, sayaçlar ve koruyucu rölelerle de donatılabilir, ve 750 mm genişliğindeki kabinde daha fazla aksesuar için iki özdeş düşük basınç odası bulunur.

Devre kesicilerle donatılmış halka ağ kabini esas olarak halka ağda ana güç kaynağı olarak kullanılır güç kaynağı sistemi, yedek güç kaynağının gelen hat kabini ve orta bölüm kabini ikili güç kaynağı sistemi.

◎ XGN15 V modül halka kabini şunları içerir:

(1) Vakumlu devre kesici
(2) Kükürt hekzaflorür devre kesici
(3) Mekanizma ve kilitleme
(4) Topraklama anahtarı

◎ Kurulum yöntemi

Önden sabit, yandan/yana monteli sabit

◎ Ana yapı

(1) Yukarıdan aşağıya, alet odası, veri yolu odası, yük (izolasyon) anahtar odası, devre kesici odası, kablo oda.
(2) CT, PT, paratoner, topraklama anahtarı ve röle koruma cihazı kullanıcıya göre yapılandırılabilir ihtiyaçlar.
(3) Devre kesici ve yük (izolasyon) anahtarı birbirine kilitlenebilir.

Operasyon açıklaması

1. Kolun çalışması: Şalt donanımının önünde durun, kolun üst kısmını tutun ve ileri doğru itin, diğerini Döndürmek için kolun ucunu tutan el.
2.Güç kaynağından veya topraklamadan ayrılmadan önce kabin kapısının düzgün şekilde kapatıldığından emin olun.
3. Anahtar basınç göstergesi, güç açılıp kapatılmadan önce kontrol edilmelidir.

Güç açık

1. Kabin kapısının kapalı olduğunu doğrulayın. Kolu üst çalışma deliğine yerleştirin ve saat yönünün tersine çevirin. 180°, ayırma freninin sesini duyana kadar. Panelin merkezi göstergesi konumunda; alt kapı kapalı ve topraklama anahtarı kapalıdır.

2. Çalıştırma kolunu alt çalıştırma deliğine yerleştirin ve kapanma sesini duyana kadar saat yönünde 180° döndürün. ses; panelin merkezi göstergesi D konumundadır; anahtar açık olacak ve ardından güç kaynağı işlemi gerçekleştirilecek tamamlandı.

Kapat

1.Kapatın: Çalıştırma kolunu alt çalıştırma deliğine yerleştirin ve sesi duyuncaya kadar saat yönünün tersine 180° döndürün. the fren sesini ayırma (Bir düğme varsa doğrudan kullanım düğmesi); panelin merkezi konumunda, ardından anahtar kapalı olacak.

2.Kablo odasının elektriksel olarak nötr olmasını sağlamak için canlı ekranın açık olup olmadığını kontrol edin; sap Üst çalışma deliğine yerleştirin ve kapanma sesini duyana kadar saat yönünde 180° döndürün; merkezi gösterge panel konumunda ve alt kapının kilidi açık; topraklama anahtarı kapalı ve ardından elektrik kesintisi operasyon tamamlandı.

Taşıma ve depolama

Şalter kabini alt plakaya sabitlendiğinde forkliftle küreklenebilir. Sabitlenmediğinde alt şalter kabini bir bütün olarak kaldırılmalı veya taşınmalıdır, ancak herhangi bir durumda dikey olarak taşınmalıdır. zaman ve kabin içindeki bileşenlerin hasar görmesini önlemek için devrilmemelidir. Şalt donanımı (dış paketleme) uzun süre dışarıda saklanmamalıdır.

Bakım

◇ Ring kabini normal şartlarda üç yıl boyunca bakım gerektirmez.

◇ Yük şalterinin tek yaylı ve çift yaylı çalışma mekanizmaları bakım gerektirmez ve herhangi bir yağlama gerektirir.

◇ Röle koruma cihazı, devreye alınmadan önce üreticinin gereksinimlerine göre kontrol edilecektir. operasyon.

◇ Halka ağ kabininin bakım döngüsü genellikle yılda bir kez yapılır ve özel bakım önlemleri aşağıdaki şekilde gerçekleştirilecektir:

(1) Tüm elektrik bağlantılarını (ana veriyolu, anahtarlar, kablolar, ölçüm cihazları) talimatlara göre sıkın. Kurulum talimatlarının gereksinimleri.
(2) Tüm bileşenleri (ana anahtar, yardımcı anahtar, tetikleme mekanizması, motor vb.) ve iletken görünümünü vakumlayın muayene.
(3) Toprak anahtarı dahil tüm anahtarlarda tek bir kapatma/açma işlemi gerçekleştirin.
(4) Sıralı elektrik bağlantısı için yardımcı kontrol güç kaynağını açın (uzaktan kumanda sinyali vermeyin). operasyon.

Mal siparişi ver

Şalter kabini tesisten ayrıldığında aşağıdaki belgeler ve ekler kabinle birlikte teslim edilecektir. fabrika:

◇ Ürün yeterlilik sertifikası
◇ Ürün kullanım talimatları
◇ Ürün mühendisliği tasarım verileri
◇ Şalter dolabı aksesuarları:
◇ Her montaj kombinasyonu bir yük anahtarı çalıştırma koluyla donatılmıştır.

Kullanıcılar ürün sipariş ederken aşağıdaki bilgileri sağlamalıdır:

◇ Ana devre kablolama şeması ve özel teknik gereksinimler
◇ Şalt kurulum planı.
◇ Anahtar kabini bileşenlerinin model özellikleri ve yardımcı döngü, kontrol döngüsü şematik diyagramı (eğer gerekli)
◇ Yazılı bilgi için diğer özel istekler.

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

1. Fabrika mısınız yoksa ticaret şirketi misiniz?

Fabrika, fiyatımızın makul ve rekabetçi olduğunu garanti edebiliriz.

2. Fiyatı ne zaman alabilirim?

Genellikle sorunuzu aldıktan sonra 24 saat içinde teklif veririz.

3. Logomuzu ve şirket ismimizi ürünlere yazdırabilir miyiz?

Evet, elbette OEM'i kabul ediyoruz.

4. Teslim süresi nedir?

Teslim süresi sipariş edilen miktarlara bağlıdır, normalde ödeme alındıktan sonra 15-20 gün içinde.

5. Kalite kontrol süreciniz nasıl?

Tüm ürünler, aksesuarlardan başlayarak kontrol edilecek ve yola çıkmadan önce rutin testlere tabi tutulacak. fabrikamız.

6. Satış sonrası kalite sorunları nasıl çözülür?

Kalite sorunlarının fotoğraflarını veya videosunu çekin ve kontrol ve onaylamamız için bize gönderin; 1-3 gün içinde sizin için memnun çözüm.

7. Garanti süresi nedir?

Sevkiyat tarihinden itibaren 12 ay.

8. Neden bizi seçmelisiniz?

● Alanında 14 yılı aşkın bir süredir uzmanlaştık ve tasarımı üstlenen deneyimli bir Ar-Ge ekibimiz var. ve müşterinin özel taleplerine göre her proje için geliştirme çalışmaları.
● Bileşenlerden bitmiş ürünlere kadar son derece sıkı QC prosedürümüz vardır.
● 15-20 gün içinde istikrarlı üretim süresi.
● Ürünler için tam test raporlarımız mevcuttur.
● Tek adımlı çözüm sağlandı.
