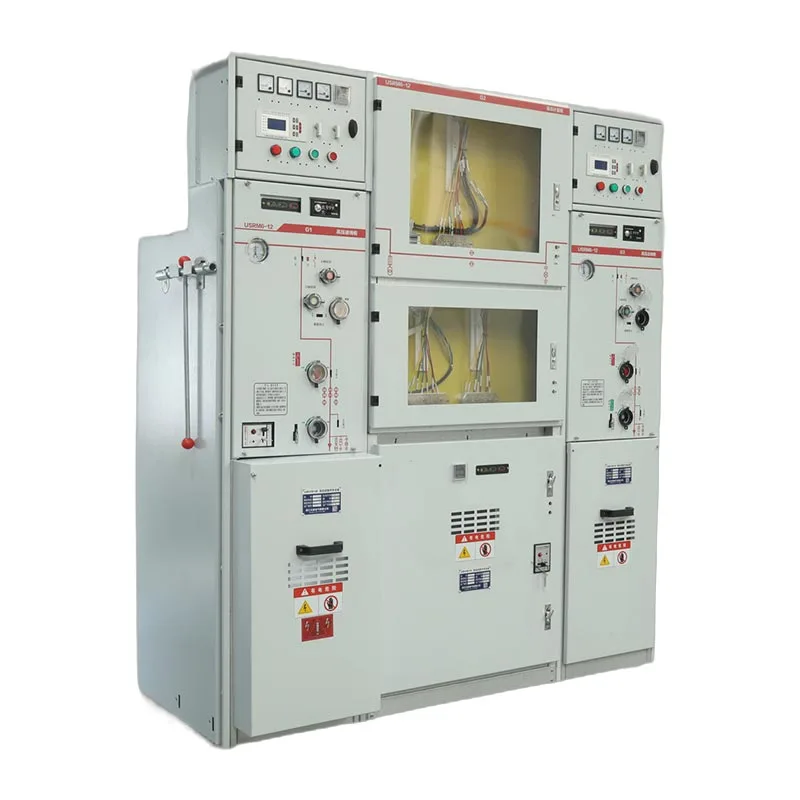

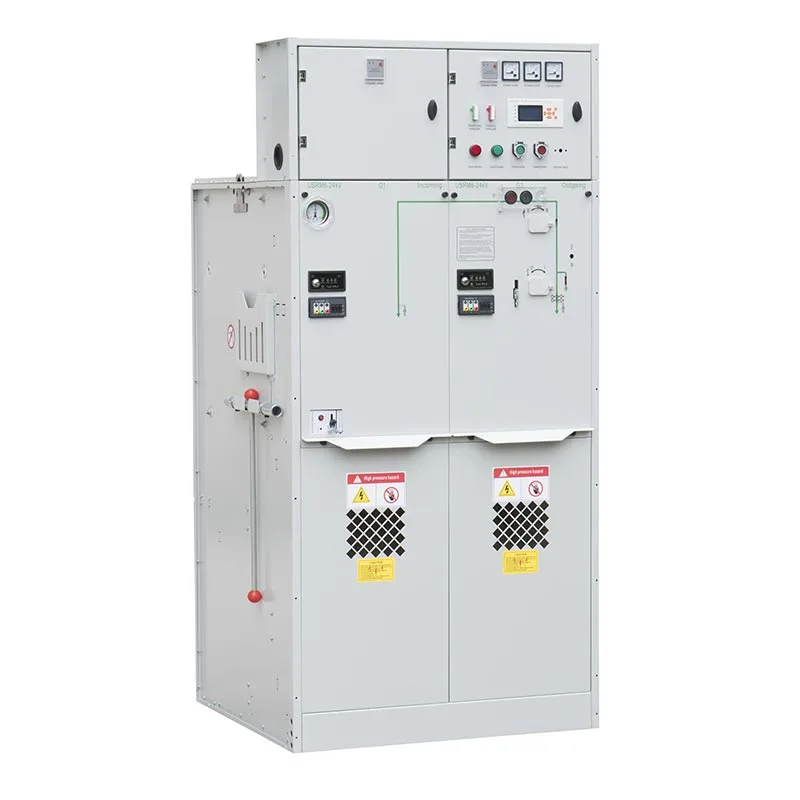

Usune 11kv Sf6 Gis Gaz, büyük ölçüde kurulum ortamlarına dayanan geleneksel şalt cihazlarından farklı olarak Yalıtımlı Şalt, ana elektrik bileşenlerini kapalı bir gaz bölmesi içinde izole eder. Entegre mekanik Kilitleme sistemi hatalı işlemleri önlemeye yardımcı olarak hem operatör güvenliğini hem de ekipman güvenilirliğini artırır.
Şalt, trafo merkezlerinde, endüstriyel güç dağıtım sistemlerinde, ticari binalarda yaygın olarak kullanılmaktadır. güvenliğin, güvenilirliğin ve kolay çalışmanın ön planda olduğu altyapı projeleri ve diğer 11kV orta gerilim uygulamaları önemli.
Ana devre bileşenleri, dış etkenlere doğrudan maruz kalmayı azaltan, kapalı bir SF6 gaz tankının içine yerleştirilmiştir. çevresel koşullar. Bu tasarım, elektrikli bileşenlerin tozdan, nemden, kirlilikten ve nemden korunmasına yardımcı olur. yoğunlaşma, uzun vadeli çalışma stabilitesini artırır.
Kapalı yapı aynı zamanda geleneksel hava yalıtımlı şalt donanımına kıyasla alan gereksinimini de azaltır. Usune 11kv Sf6 Gis Gaz Yalıtımlı Şalt Cihazı, kompakt trafo merkezleri ve alanı sınırlı elektrik odaları için uygundur.
Usune 11kV SF6 GIS, hatalı çalışmayı önlemek için birden fazla mekanik güvenlik korumasıyla tasarlanmıştır. Hepsi anahtarlar, kontrollü anahtarlama prosedürleri sağlayacak şekilde özel çalıştırma kolu kullanılarak çalıştırılmalıdır.
Yük kesme anahtarı veya vakum devre kesicisi ve ilgili topraklama anahtarı dahili olarak donatılmıştır. mekanik kilitleme. Gerektiğinde ilave asma kilit kilitleme de uygulanarak daha yüksek güvenlik sağlanır. bakım ve işletme sırasında güvenlik.
Alt kapı ancak topraklama anahtarı kapalı ve yük ayırıcısı açık konumdayken açılabilir. enerjili parçalara erişimi engelleyecek şekilde konumlandırın.
Alt kapı açıkken topraklama anahtarı çalıştırılamaz, bu da güvenli olmayan bakım koşullarının önlenmesine yardımcı olur.
Topraklama anahtarı kapatıldığında yük ayırıcı kapatılamaz ve topraklama anahtarı kapatılamaz. yük kesme anahtarı kapatıldığında çalıştırılır.
Güç kaynağının çalıştırılması için öncelikle kablo bölmesi kapısı kapatılmalıdır. Üç konumlu anahtar daha sonra topraklama konumundan izolasyon konumuna ve son olarak kapatma konumuna kadar çalıştırılır.
Güç izolasyonu için üç konumlu anahtar, kapalı konumdan izolasyon konumuna ve ardından kapalı konuma çalıştırılır. kablo bölmesine güvenli erişim sağlayan topraklama konumu.
| HAYIR. | Öğeler | Birim | Yük kesici anahtar ünitesi | kombinasyon ünitesi | Devre kesici ünitesi |
| 1 | Nominal gerilim | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominal frekans | Hz. | 50 | 50 | 50 |
| 3 | Nominal akım | A | 630 | 125 (sigorta akımına bağlıdır) | 630 |
| 4 | Nominal yalıtım seviyesi‑1dak Frekans dayanım gerilimi‑Faz arası, toprak | kV | 42/65 | 42/65 | 42/65 |
| Nominal yalıtım seviyesi‑1dak Frekans dayanım voltajı‑izolasyon mesafesi | kV | 48/79 | 48/79 | 48/79 | |
| Nominal yalıtım seviyesi‑1dak Frekans dayanım gerilimi‑Kontrol ve yardımcı devre | kV | 2/2 | 2/2 | 2/2 | |
| Nominal yalıtım seviyesi‑Aydınlatma darbe dayanım gerilimi‑Faz arası, toprak | kV | 75/125 | 75/125 | 75/125 | |
| Nominal yalıtım seviyesi‑Aydınlatma darbesi dayanım gerilimi‑izolasyon mesafesi | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominal kısa devre dayanım akımı | kA/s | 25/4 | —— | 25/4 |
| 6 | Nominal tepe dayanım akımı | KA | 63 | —— | 63 |
| 7 | Nominal kısa devre yapma akımı | KA | 63 | HV sigortasıyla sınırlıdır | 63 |
| 8 | Nominal kısa devre kesme akımı | KA | —— | HV sigortasıyla sınırlıdır | 25/25 |
| 9 | Nominal iletim akımı | A | —— | 1700/1400 | —— |
| 10 | Nominal aktif yük kesme akımı | A | 630 | —— | —— |
| 11 | Nominal kapalı çevrim kesme akımı | A | 630 | —— | 630 |
| 12 | Mekanik ömür yükü kesme anahtarı/CB | Kez | 10000 | 10000 | 20000 |
| Mekanik ömür-İzolasyon/toprak anahtarı | Kez | 5000 | 5000 | 5000 | |
| 13 | Devre direnci | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominal şarj basıncı（20°C gösterge basıncı） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gazın yıllık bağıl kaçak oranı | % | 0.05 | 0.05 | 0.05 |
| 16 | IP koruma derecesi - Kabin | IP4X | IP4X | IP4X | |
| IP koruma derecesi‑Gaz tankı | IP67 | IP67 | IP67 |
Çalıştırma mekanizması, istikrarlı anahtarlama performansı sağlamak için yay yükleme teknolojisini kullanır.
Yük ayırıcı sigorta-sigorta kombinasyon ünitesi veya devre kesici ünitesi için, anahtarlamadan önce yayın şarj edilmesi gerekir Operasyon. Tam şarj için çalıştırma kolu saat yönünde döndürülür ve ardından yeşil kapatma düğmesine basılır. Kapatma işlemini tamamlamak için düğmesine basın.
Açma işlemi, çalıştırma kolunu saat yönünün tersine çevirerek gerçekleştirilir.
Vakumlu devre kesicilerin kullanıldığı trafo koruma uygulamalarında devre kesici, Anormal koşullar oluştuğunda koruma rölesi.
Yük kesme anahtarı-sigorta kombinasyonlu üniteler için, sigorta göstergesi altında çalıştığında yük kesme anahtarı devreye girecektir. aşırı akım veya kısa devre koşulları.
Usune 11kV SF6 GIS Gaz Yalıtımlı Şalt Cihazı farklı orta gerilim dağıtımına göre yapılandırılabilir aşağıdakileri içeren gereksinimler:
● Trafo koruma uygulamaları
● Endüstriyel besleme sistemleri
● Ana dağıtım ağlarını çaldırın
● Ticari bina güç sistemleri
● Kompakt trafo merkezleri
Yalıtımlı SF6 yalıtım tasarımı ve güvenilir çalışma mekanizması, ekipmanı gerektiren uygulamalar için uygun hale getirir. sürekli çalışma ve yüksek güvenlik standartları.
Usune 11kv Sf6 Gis Gaz Yalıtımlı Şalt Cihazı, rahat taşıma ve saha kurulumu için tasarlanmıştır.
Ekipman, vinçle taşımaya yönelik kaldırma halkalarıyla donatılmıştır ve ayrıca forklift ekipmanı kullanılarak da hareket ettirilebilir. Proje sırasında kullanımı kolaylaştırmak için pratik ağırlık düzenlemeleriyle farklı modül kombinasyonları tasarlanmıştır. Kurulum.
Kurulumdan önce müşteriler, taşıma sonrasında ekipmanın durumunu aşağıdakiler dahil olmak üzere kontrol etmelidir:
● Çalıştırma kolunun kullanılabilirliği
● Basınç göstergesi durumu
● Mekanik fonksiyon çalışması
● Görünür nakliye hasarları
Devreye almadan önce basınç göstergesi normal yeşil alan içerisinde kalmalıdır.
Güvenli ve istikrarlı bir çalışma için kurulum temeli aşağıdaki gereksinimleri karşılamalıdır:
● Zemin taşıma kapasitesi en az 500kg/m² olmalıdır
● Kurulum yüzeyi düz ve pürüzsüz kalmalıdır
● Kablo kanalları proje gereksinimlerine göre hazırlanmalıdır.
● Nemin nüfuz etmesini önlemek için kablo kanalları uygun şekilde kapatılmalıdır

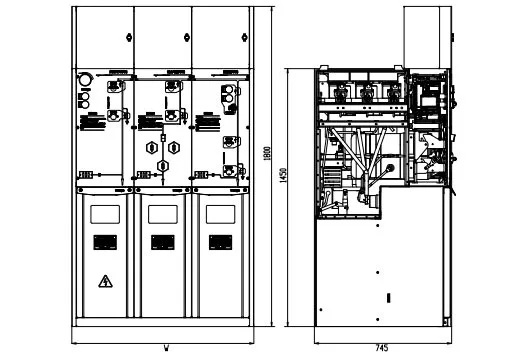

● Taban çelik kanal ölçüleri üretici çizimlerine göre hazırlanmalıdır.
Temelin doğru şekilde hazırlanması, doğru kurulumun, güvenilir kablo bağlantısının ve uzun ömürlü ekipmanın sağlanmasına yardımcı olur performans.
| Karşılaştırmak | Usune 11kV SF6 GIS | Geleneksel AIS |
| Yalıtım Yöntemi | SF6 gazı yalıtımlı sızdırmaz yapı | Hava yalıtımı |
| Çevre Koruma | Toz, nem ve kirlilikten daha az etkilenir | Kurulum ortamına daha fazla bağımlı |
| Emniyet | Mekanik kilitleme ve beş güvenlik koruması | Koruma operasyon prosedürlerine bağlıdır |
| Kurulum Alanı | Kompakt tasarım | Daha büyük açıklık gerektirir |
| Bakım | Azaltılmış çevresel bakım gereksinimleri | Daha fazla çevre koruması gerektirir |
| Operasyon | Kontrollü anahtarlama sırası | Operatör deneyimine daha fazla bağımlılık |
Bir müşteri, güvenli anahtarlama ve sınırlı bağlantıların olduğu endüstriyel bir güç dağıtım sistemi için Usune 11kV SF6 GIS'i kullandı. kurulum alanı temel endişelerdi. Kurulumdan sonra müşteri kompakt kabin yapısını öne çıkardı ve Günlük anahtarlama işlemlerini daha kontrollü hale getiren ve yanlış anahtarlama riskini azaltan mekanik kilitleme Operasyon.
Transformatör koruma uygulaması için müşteri, vakumlu devre kesici konfigürasyonunu seçti. Röle tabanlı koruma. Müşteri, otomatik açma fonksiyonunun ve net çalışma sırasının aşağıdakiler için yararlı olduğunu buldu: Rutin çalışmayı basitleştirirken anormal akım koşullarına yanıt vermek.
Saha çalışması sırasında müşteriler özellikle beş emniyetli kilitleme sistemine değer verdi. Arasında gerekli sıra kablo kapısı, topraklama anahtarı ve yük kesme anahtarı bakım prosedürlerini daha net hale getirdi ve güvensiz durumların önlenmesine yardımcı oldu kablo bölmesine erişim.
Zhejiang Usune Electric Co, Ltd. ISO 9001 Kalite'ye göre kapsamlı bir yönetim sistemi kurmuştur Yönetim Sistemi, ISO 14001 Çevre Yönetim Sistemi ve ISO 45001 İş Sağlığı ve Güvenliği Yönetimi Sistem.
Uluslararası pazar gereksinimlerini karşılamak için Usune orta gerilim şalt ürünleri, ilgili IEC ve GB'yi geçmiştir standart tip testleri ve uygulanabilir ürünler CE sertifikasını almıştır. Sıkı kalite kontrolü uygulanır Küresel güç dağıtımı için güvenilir performans sağlamak üzere üretim, denetim ve test süreçleri boyunca uygulamalar.
Mekanik kilitleme, yük kesici anahtarlar, devre kesiciler ve devre kesiciler arasındaki hatalı anahtarlama dizilerini önler. topraklama anahtarları. Çalıştırma ve bakım sırasında operatörlerin ve ekipmanın korunmasına yardımcı olur.
Kurulumdan önce müşteriler nakliye koşullarını, basınç göstergesi durumunu, çalıştırma kolunu kontrol etmelidir. Kullanılabilirlik ve mekanik çalışma performansı. Herhangi bir hasar veya eksik parça derhal bildirilmelidir.
Trafo merkezleri, endüstriyel tesisler, ticari tesisler, altyapı projeleri ve güvenilir ve emniyetli çalışma gerektiren diğer 11kV orta gerilim dağıtım sistemleri.
Usune, SF6 gaz yalıtım teknolojisini, mekanik güvenlik kilitlemesini, güvenilir çalışma mekanizmalarını ve Modern 11kV orta gerilim dağıtım ağları için güvenli ve kompakt bir çözüm sağlamak üzere sıkı kalite kontrolü.
