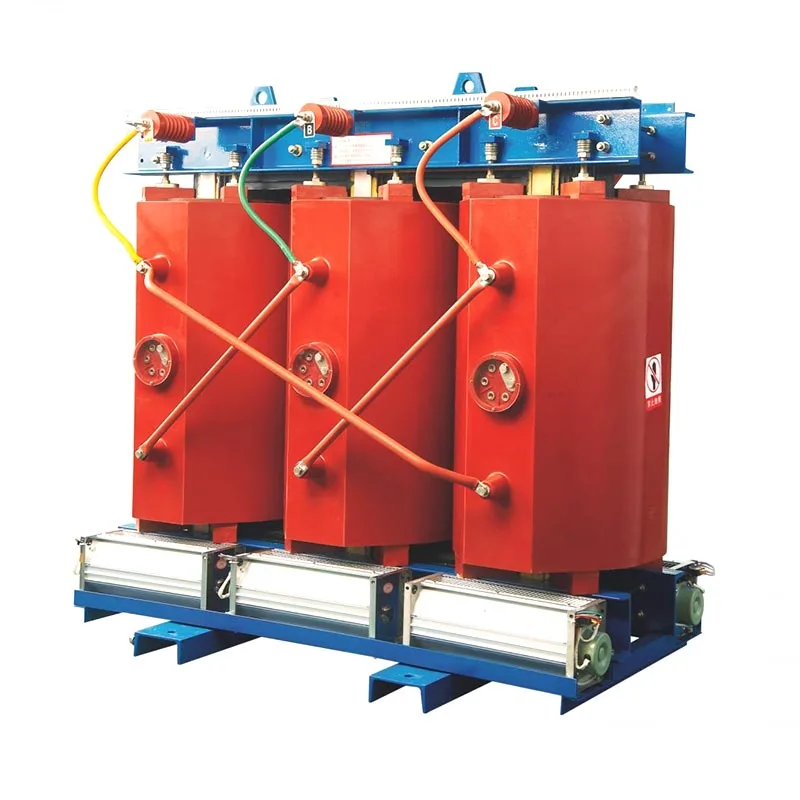

Bir11kV 1000kVA Kuru Tip Trafoelektrik izolasyonunu, voltaj stabilitesini ve güvenli güç dağıtımını korurken elektrik enerjisini 11kV'luk bir kaynaktan daha düşük bir kullanım voltajına aktarmak için tasarlanmış bir orta gerilim dağıtım transformatörüdür. Bu kılavuzda endüstriyel ve ticari güç sistemlerine yönelik yapı, çalışma prensibi, teknik özellikler, uygulamalar, kurulumla ilgili hususlar, koruma gereksinimleri, bakım uygulamaları ve satın alma noktaları açıklanmaktadır.
1000kVA'lık bir transformatör, 1000 kilovolt-amperlik nominal görünür güç kapasitesi sağlarken, 11kV, birincil voltaj sınıfını tanımlar. Yağa batırılmış bir transformatörden farklı olarak kuru tip bir transformatör, soğutma ortamı olarak havayı kullanır ve mineral yalıtım yağına dayanmaz. Dökme reçine tasarımları, kapalı trafo merkezleri, ticari binalar, endüstriyel tesisler, veriyle ilgili tesisler, yenilenebilir enerji tesisleri ve yangın davranışı, bakım, alan ve çevresel hususların önemli olduğu diğer yerler için kompakt bir çözüm sağlayabilir.
Gerçek spesifikasyon hiçbir zaman yalnızca isim plakasındaki derecelendirmeye göre seçilmemelidir. İkincil voltaj, vektör grubu, empedans, yalıtım seviyesi, sargı malzemesi, sıcaklık artışı, soğutma yöntemi, muhafaza koruması, rakım, ortam sıcaklığı, harmonik yükleme, kısa devre koşulları ve geçerli standartların tümü nihai tasarımı etkiler.
Bir11kV 1000kVA Kuru Tip Trafoorta gerilim elektriğini alt dağıtım ve elektrikli ekipmanlar için uygun daha düşük bir gerilime düşürmek için yaygın olarak kullanılan üç fazlı bir elektrik transformatörüdür. Transformatörün nominal görünür gücü 1000kVA ve birincil voltajı 11kV'dur.
Dönemkuru tiptransformatörün birincil izolasyon ve soğutma ortamı olarak sıvı izolasyon yağı kullanmadığı anlamına gelir. Tasarıma bağlı olarak, sarımlar açık sarımlı, vakum basıncıyla emprenye edilmiş veya reçineyle kapsüllenmiş olabilir. Dökme reçine yapısı özellikle mekanik koruma, çevresel direnç ve sıvı yalıtımına bağımlılığın azaltılmasının gerekli olduğu yerlerde yaygındır.
IEC 60076-11, özellikle 72,5kV'ye kadar en yüksek ekipman gerilimine ve 1,1kV'nin üzerinde çalışan en az bir sargıya sahip kuru tip güç transformatörlerini kapsar; bu da onu birçok 11kV kuru tip transformatör tasarımıyla doğrudan alakalı kılar.
11kV, nominal birincil taraf voltajını gösterir. Ekipmanın tam yalıtım seviyesi ve nominal voltajı, yalnızca nominal voltajdan çıkarılmak yerine, proje spesifikasyonundan ve geçerli standarttan doğrulanmalıdır.
1000kVA, transformatörün nominal görünür gücüdür. Doğrudan 1000kW'lık bir çıkışı temsil etmek yerine, belirtilen çalışma koşulları altındaki elektriksel yükleme kapasitesini açıklar.
Üç fazlı bir sistem için yaklaşık tam yük hat akımı aşağıdakiler kullanılarak hesaplanabilir:
Örneğin 11kV ve 1000kVA'da birincil tam yük akımı yaklaşık olarak52,5A. İkincil akım seçilen düşük voltaj değerine bağlıdır. Örneğin 400V'ta teorik üç fazlı tam yük akımı yaklaşık olarak1.443A. Bu hesaplamalar ön mühendislik için faydalıdır; nihai kablo, kesici, bara ve koruma seçimi ise tüm proje tasarımına uygun olmalıdır.
Kuru tip bir transformatörün performansı, birkaç ana bileşenin koordineli tasarımına bağlıdır. Tipik bir 11kV 1000kVA ünitesi aşağıdakileri içerir:
| Bileşen | Birincil İşlev | Önemli Husus |
|---|---|---|
| Manyetik Çekirdek | Enerji aktarımı için manyetik yol sağlar | Çekirdek malzemesi, bağlantı tasarımı ve kayıplar |
| YG Sargısı | 11kV beslemeyi alır | Yalıtım, iletken malzeme, darbe dayanımı |
| AG Sargısı | Gerekli düşük voltaj çıkışını sağlar | Gerilim, akım kapasitesi, sıcaklık artışı |
| Yalıtım Sistemi | Enerji verilen bileşenleri elektriksel olarak ayırır | Termal, dielektrik, çevresel performans |
| Reçine Kapsülleme | Dökme reçine tasarımlarında sargıları korur | Döküm kalitesi, boşluk kontrolü, termal performans |
| Soğutma Sistemi | Çalışma sırasında oluşan ısıyı ortadan kaldırır | AN veya ANAF işletimi ve havalandırma |
Dökme reçine tasarımlarında, reçineyle kapsüllenmiş sargılar, bobinlerin etrafında sağlam bir yalıtım yapısı sağlayabilir. Ancak nihai yapı, yalnızca reçine yapısından ziyade gerekli elektriksel, termal, çevresel ve mekanik koşullara göre değerlendirilmelidir.
Transformatör elektromanyetik indüksiyonla çalışır. Birincil sargıya 11kV'luk alternatif bir voltaj uygulandığında, çekirdekte alternatif bir manyetik akı üretilir. Bu manyetik akı sekonder sargıya bağlanır ve dönüş oranına göre bir voltajı indükler.
Doğal hava soğutması altında ısı, konveksiyon ve radyasyon yoluyla aktif parçalardan çevredeki havaya doğru hareket eder. Daha büyük termal taleplere sahip uygulamalar için basınçlı hava fanları eklenebilir. Seçilen soğutma düzenlemesi, transformatörün belirtilen değerine ve çalışma ortamına uygun olmalıdır.
Alıcı, yalnızca “11kV 1000kVA”ya göre satın almak yerine, eksiksiz bir teknik veri sayfası talep etmelidir. Tipik bir proje spesifikasyonu aşağıdakileri ele almalıdır:
| Parametre | Neden Önemlidir? |
|---|---|
| Nominal kapasite | Görünür güç değerini belirler: 1000kVA. |
| Birincil voltaj | Gerçek orta gerilim şebekesine uygun olmalıdır. |
| İkincil voltaj | Aşağı yöndeki ekipmanlarla uyumluluğu belirler. |
| Sıklık | Ortak proje değerleri arasında 50Hz veya 60Hz bulunur. |
| Vektör grubu | Faz yer değiştirmesini ve sargı bağlantısını tanımlar. |
| Empedans | Gerilim regülasyonunu ve arıza akımı davranışını etkiler. |
| kayıplar | Çalışma sıcaklığını ve yaşam döngüsü enerji tüketimini etkiler. |
| Sıcaklık artışı | Isıl çalışma koşullarını ve yalıtım gereksinimlerini tanımlar. |
| Yalıtım seviyesi | Dielektrik dayanım ve sistem koordinasyonu için önemlidir. |
| Muhafaza/IP derecesi | Transformatörü çevresel ve kazara temas risklerine karşı korur. |
Yayınlanan üretici spesifikasyonları, 11kV sınıfı 1000kVA kuru tip transformatörlerin önemli ölçüde farklı kayıp değerlerine, sargı malzemelerine, boyutlarına, vektör gruplarına, empedans değerlerine ve soğutma düzenlemelerine sahip olabileceğini göstermektedir. Bu nedenle tüm 1000kVA transformatörlerin teknik olarak eşdeğer olduğunu varsaymak yerine bu parametrelerin tam model için doğrulanması gerekir.
Kuru tip transformatör teknolojisi, kurulum ortamının iç mekanda çalışmaya, yangınla ilgili hususlara, azaltılmış sıvı yalıtım gereksinimlerine veya basitleştirilmiş bakıma önem verdiği durumlarda özellikle kullanışlıdır.
IEC 60076-11 ayrıca iklim sınıflarını, rakımla ilgili termal ve dielektrik hususları, mahfaza yönetimini, yangın davranışını ve sismik sınıflandırmayı da ele alarak, transformatör spesifikasyonu sırasında çevresel koşulların neden dikkate alınması gerektiğini gösterir.
11kV 1000kVA kuru tip transformatör, 11kV dağıtım sisteminin orta kapasiteli bir düşürücü transformatöre ihtiyaç duyduğu ve kurulum gereksinimlerinin kuru tip teknolojisiyle uyumlu olduğu her yerde kullanılabilir.
Transformatör seçimine ürün kataloğundan ziyade elektrik sistemi ile başlamalısınız. Aşağıdaki kontrol listesi spesifikasyon boşluklarının önlenmesine yardımcı olabilir:
Kurulum ortamı yeterli açıklık, havalandırma, koruma veya elektriksel koordinasyon sağlamıyorsa, iyi tasarlanmış bir transformatör bile kötü performans gösterebilir.
Kurulum koşulları yalnızca mekanik ayrıntılardan ibaret değildir. IEC 60076-11, özellikle rakım ve çevre koşullarının transformatör termal ve dielektrik performansı üzerindeki etkisini tanır; bu nedenle bu parametreler, spesifikasyon aşamasında beyan edilmelidir.
Kuru tip transformatörler genellikle yağla ilgili bakım görevlerinden kaçınır ancak yine de periyodik muayene gerektirirler. Bakım sıklığı üreticinin talimatlarına, çalışma koşullarına, yerel düzenlemelere ve kurulumun kritikliğine göre belirlenmelidir.
| Muayene Alanı | Neler Kontrol Edilmeli? |
|---|---|
| Sargılar | Görünür kirlenme, hasar, anormal deşarj işaretleri veya bozulma. |
| Bağlantılar | Terminal durumu, sızdırmazlık, aşırı ısınma işaretleri ve kablo durumu. |
| Soğutma | Hava geçişleri, havalandırma, varsa fanlar ve anormal sıcaklık. |
| Sıcaklık İzleme | Sensör okumaları, alarmlar, kontrol cihazının çalışması ve geçmiş eğilimler. |
| Çevre | Toz, nem, aşındırıcı atmosfer ve oda havalandırması. |
En pratik bakım önlemlerinden biri soğutma yüzeylerini ve havalandırma yollarını temiz tutmaktır. Aşırı toz, ısı transferini azaltabilir ve zamanla istenmeyen yalıtım koşulları yaratabilir.
Kuru tip ve yağlı transformatörlerin her ikisi de orta gerilim dağıtım görevlerini yerine getirebilir ancak yapım ve montaj özellikleri farklıdır.
| Faktör | Kuru Tip | Yağlı |
|---|---|---|
| Yalıtım Ortamı | Hava ve/veya katı izolasyon sistemi | Yalıtım sıvısı |
| Yağ Yönetimi | Gerekli değil | Tasarım ve çalışma koşullarına göre gerekli |
| İç Mekan Kurulumu | Ortak uygulama | Yerel tasarım ve güvenlik gereksinimlerine bağlıdır |
| Yangınla İlgili Hususlar | Transformatör yağı yangın yükü yok | Sıvı tipinin ve kurulum gereksinimlerinin dikkate alınmasını gerektirir |
| Tipik Bakım | Denetim, temizleme, bağlantılar, soğutma ve izleme | Sıvıyla ilgili inceleme ve bakım gerekliliklerini içerir |
Uygun teknoloji evrensel bir kuraldan ziyade projeye bağlıdır. Yük profili, alan, çevresel koşullar, yangın gereklilikleri, kurulum yeri, başlangıç maliyeti, kullanım ömrü hususları ve yerel düzenlemelerin tümü değerlendirilmelidir.
Uluslararası satın almalarda teklif fiyatı kadar teknik iletişim de önemlidir. Sipariş vermeden önce alıcılar, transformatör konfigürasyonunun tamamını kapsayan açık belgeler talep etmelidir.
Yerleşik transformatör üreticilerinin yayınlanmış teknik belgeleri, aynı 11kV ve 1000kVA değerlerini paylaşan transformatörlerin bile sargı malzemesi, kayıp değerleri, vektör grubu, empedans, yalıtım sistemi, boyutlar ve soğutma konfigürasyonu açısından farklılık gösterebileceğini göstermektedir.
Zhejiang Usune Electric Co., Ltd.özelleştirilmiş transformatör çözümleri arayan müşteriler için potansiyel bir tedarikçi olarak sunulabilmektedir. Projeye özel bir fiyat teklifi için alıcının elektrik sistemi parametrelerini, kurulum ortamını, geçerli standartları, teslimat yerini ve gerekli aksesuarları veya mahfaza özelliklerini sağlaması gerekir.
11kV besleme, sekonder gerilim, yük profili, kurulum koşulları, koruma sistemi ve gerekli kapasite projeye uygun olduğunda birçok endüstriyel uygulamaya uygun olabilir. Gerçek yük hesaplaması seçimden önce tamamlanmalıdır.
Üç fazlı 11kV sistem için teorik tam yük birincil akımı yaklaşık 52,5A'dır. Gerçek sistem tasarımında ayrıca transformatör toleransı, çalışma koşulları, koruma ayarları ve ağ özellikleri de dikkate alınmalıdır.
İkincil gerilim projeye özeldir. Yaygın düşük voltaj konfigürasyonları arasında 400V, 415V ve 433V bulunur ancak elektrik sistemine bağlı olarak diğer voltajlar da tasarlanabilir.
Mutlaka değil. Birçok kuru tip transformatör doğal hava soğutmalı olarak çalışır. Tasarımın artan termal kapasite veya özel çalışma koşulları gerektirdiği durumlarda cebri hava soğutması eklenebilir.
IEC 60076-11:2018, tanımlanmış kapsamı dahilinde özellikle kuru tip güç transformatörlerini kapsayan temel IEC standardıdır. Ek ulusal, bölgesel, proje, kurulum veya verimlilik gereklilikleri de geçerli olabilir.
kVA görünen gücü ölçerken kW aktif gücü ölçer. İlişki güç faktörüne bağlıdır: kW = kVA × güç faktörü. Bu nedenle 1000kVA'lık bir transformatörün otomatik olarak 1000kW'lık bir güç kaynağı olarak tanımlanmaması gerekir.
Birçok üretici, proje gereksinimlerine göre sekonder voltaj, vektör grubu, sargı malzemesi, empedans, kademe aralığı, muhafaza, soğutma düzeni, aksesuarlar ve izleme sistemi gibi parametreleri yapılandırabilmektedir. Her özelleştirme geçerli teknik standarda göre onaylanmalıdır.
Bir11kV 1000kVA Kuru Tip Trafovoltaj ve kapasite rakamlarının birleşiminden daha fazlasıdır. Gerçek performansı, elektrik tasarımı, yalıtım, termal yönetim, sargı yapısı, çekirdek kayıpları, empedans, çevre koşulları, koruma, kurulum ve bakımın etkileşimine bağlıdır.
Mühendislik ekipleri ve satın alma yöneticileri için en güvenilir yaklaşım, elektrik ihtiyacının tamamıyla başlamak ve ardından ayrıntılı bir teknik teklif talep etmektir. Garantili kayıpları, yalıtım seviyelerini, vektör grubunu, empedansı, sıcaklık artışını, boyutları, testleri, aksesuarları ve servis desteğini karşılaştırmak, seçilen transformatörün gerçek uygulamaya uygun olmasını sağlamaya yardımcı olabilir.
Zhejiang Usune Electric Co., Ltd. orta gerilim kuru tip trafo gereksinimlerini ve projeye özel konfigürasyonları değerlendirerek müşterilere destek verebilir. Yeni bir trafo merkezi planlıyorsanız, endüstriyel bir güç sistemini yükseltiyorsanız veya ticari veya altyapı projesi için 11kV 1000kVA transformatör arıyorsanız,bize UlaşınUygun bir transformatör çözümünü görüşmek için voltajınız, kapasiteniz, frekansınız, kurulum koşullarınız ve teknik gereksinimlerinizle birlikte görüşün.
-
