Makaleye Genel Bakış
Bu kılavuz, hava yalıtımlı halka ana ünitesinin nasıl çalıştığını, performansını hangi bileşenlerin belirlediğini, teknik özelliklerinin nasıl değerlendirileceğini ve alıcıların satın almadan önce neleri doğrulaması gerektiğini açıklamaktadır. Ayrıca, önlenebilir arıza sürelerinin azaltılmasına yardımcı olabilecek yaygın uygulama zorluklarını, operasyonel güvenliği ve bakım uygulamalarını da kapsar.

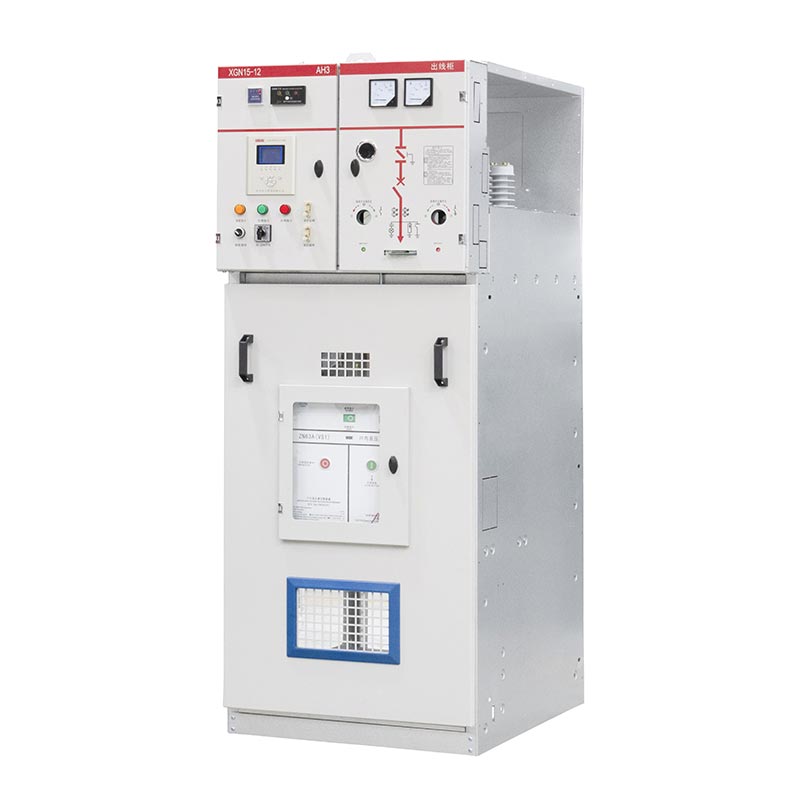

1. Hava Yalıtımlı Halka Ana Ünite RMU Nedir?
Birhava yalıtımlı halka ana ünite RMUbir dağıtım ağındaki devreleri bağlamak, kontrol etmek ve izole etmek için tasarlanmış orta gerilim elektrik şalt sistemi tertibatıdır. Bu bölmelerdeki birincil yalıtım ortamı olarak SF₆ gazına güvenmek yerine, uygulanabilir enerji verilmiş bileşenlerin çevresinde yalıtım ortamı olarak atmosferik havayı kullanır.
Dönemhalka ana ünitesihalka dağıtım düzenlemesinde ekipmanın rolünü açıklar. Halka tipik olarak birden fazla dağıtım noktasını birbirine bağlayarak, ağ tasarımı ve işletim konfigürasyonu izin verdiğinde gücün bir trafo merkezine farklı yönlerden ulaşmasını sağlar. RMU, çeşitli anahtarlama işlevlerini kompakt bir muhafaza içinde birleştirerek dağıtım operatörlerinin besleyicileri ve transformatör bağlantılarını yönetmesine yardımcı olur.
Elektrik voltajını değiştiren bir dağıtım transformatörünün aksine, RMU orta gerilim devrelerinin bağlantısını ve bağlantısının kesilmesini yönetir. Konfigürasyonuna bağlı olarak sigortalar veya devre kesiciler aracılığıyla yük anahtarlama, izolasyon, topraklama ve fider koruması sağlayabilir.
Hava yalıtımlı RMU'lar, mühendislerin açıkça tanımlanmış anahtarlama işlevlerine, gazsız yalıtım düzenlemesine ve kurulum ortamına uygun bir yapılandırmaya ihtiyaç duyduğu uygulamalarda kullanılır. Birini belirlemeden önce proje ekibi sistem voltajını, arıza seviyesini, çalışma planını, kullanılabilir alanı ve geçerli altyapı gereksinimlerini doğrulamalıdır.
2. Hava Yalıtımlı RMU Nasıl Çalışır?
Hava yalıtımlı bir RMU, gelen halka besleyiciler ile giden dağıtım devreleri arasındaki bağlantıları kontrol ederek elektrik gücünü yönetir. Tipik bir üç yollu düzenlemede, iki işlevsel ünite halka kablo bölümlerini bağlarken, üçüncüsü yerel bir transformatör besleyicisini besler veya korur.
Normal Dağıtım Çalışması
Normal çalışma sırasında anahtarlama cihazları ağın onaylı işletim planına göre konumlandırılır. Çoğu dağıtım ağı, normalde açık bir noktaya sahip halka şeklinde bir kablo düzeni kullanır. Bu düzenleme, tüm halkayı mutlaka kapalı bir döngü olarak çalıştırmaya gerek kalmadan alternatif bir besleme yolunu korur.
Arıza İzolasyonu ve Besleme Restorasyonu
Bir kablo bölümünde arıza meydana gelirse, koruma cihazları arızayı tasarlandığı şekilde algılar veya keser; operatörler veya onaylı bir otomasyon sistemi ise etkilenen kısmı izole eder. Geriye kalan sağlıklı ağ daha sonra, ekipman değerlerinin, ağ kapasitesinin, koruma koordinasyonunun ve anahtarlama prosedürlerinin buna izin vermesi koşuluyla alternatif bir besleyici aracılığıyla geri yüklenebilir.
| Çalışma koşulu | RMU işlevi | Operasyonel hedef |
|---|---|---|
| Normal çalışma | Belirlenen devre bağlantılarını korur. | Bağlı yüklere güç sağlayın. |
| Planlı bakım | İlgili devreyi izole eder ve onaylı topraklama prosedürlerini etkinleştirir. | Güvenli bir çalışma koşulu oluşturun. |
| Kablo arızası | Etkilenen bölümü kesmek veya izole etmek için sistem koruma şemasıyla birlikte çalışır. | Etkilenen ağ alanını sınırlayın. |
| Ağ restorasyonu | İzin verildiğinde, yetkili anahtarlamanın sağlıklı bölümleri yeniden bağlamasına izin verir. | Hizmeti mümkün olduğunca güvenli ve hızlı bir şekilde geri yükleyin. |
Yük değiştirmeyi arıza kesintisinden ayırmak önemlidir. Bir yük kesme anahtarı, belirtilen anahtarlama görevleri için tasarlanmıştır; her kısa devre akımını kestiği varsayılmamalıdır. Arıza koruması, koordineli bir sigorta-anahtar kombinasyonu veya uygun koruma rölesine sahip bir devre kesici gerektirebilir.
3. Hava Yalıtımlı RMU'nun Ana Bileşenleri Nelerdir?
Tam iç düzen üreticiye ve modele göre değişir, ancak çoğu tasarım anahtarlama cihazlarını, iletkenleri, yalıtım yapılarını, güvenlik mekanizmalarını ve isteğe bağlı izleme ekipmanlarını birleştirir.
Yük Ayırıcı Anahtarlar
Yük kesme anahtarları, belirtilen normal yük anahtarlama koşulları altında devreleri bağlar veya bağlantısını keser. Halka konfigürasyonunda operatörlerin gelen ve giden kablo bölümlerini kontrol etmesine olanak tanır. Nominal yapım, kırılma ve kısa süreli dayanım yetenekleri, amaçlanan göreve uygun olmalıdır.
Baralar ve Elektrik Bağlantıları
Baralar fonksiyonel üniteler arasında iletken yollar sağlar. Malzemesi, kesiti, bağlantı kalitesi ve termal tasarımı akım taşıma kapasitesini ve sıcaklık artışını etkiler. Kablo sonlandırmalarının ayrıca belirtilen kablo tipi ve kurulum düzeniyle uyumlu olması gerekir.
Topraklama Anahtarları ve Kilitler
Topraklama anahtarları, onaylanmış çalışma sırasının izin verdiği durumlarda belirlenmiş izole devre bölümlerinin topraklanması için bir araç sağlar. Mekanik veya elektriksel kilitlemeler yasaklı anahtarlama işlemlerinin önlenmesine yardımcı olur. Bu mekanizmalar önemlidir ancak geçerli güvenlik prosedürü kapsamında izolasyonun ve gerilim yokluğunun doğrulanmasının yerini almazlar.
Sigorta-Anahtar Kombinasyonları veya Devre Kesiciler
Transformatör besleyicileri bir sigorta-anahtar kombinasyonu veya koruyucu röleli bir devre kesici kullanabilir. Uygun çözüm, transformatör özelliklerine, beklenen arıza akımına, seçicilik gereksinimlerine ve ağ koruma felsefesine bağlıdır.
İzolatörler, Muhafaza ve İzleme Aksesuarları
Yalıtım destekleri gerekli elektriksel açıklıkları korur ve canlı bileşenleri destekler. Muhafaza, ekipmanı ürün için belirtilen çevresel ve mekanik koşullara karşı korur. İsteğe bağlı voltaj göstergeleri, arıza geçiş göstergeleri, motor operatörleri ve iletişim cihazları, uygun şekilde entegre edildiklerinde operasyonel görünürlüğü ve uzaktan kontrolü iyileştirebilir.
4. Hava Yalıtımı Ne Gibi Faydalar Sağlar?
Hava yalıtımı, özellikle proje sahibi ilgili bölmelerde SF₆ bazlı yalıtımdan kaçınmak istediğinde, dağıtım projeleri için pratik faydalar sunabilir. Bu faydaların değeri ekipman tasarımına ve çalışma ortamına bağlıdır.
- Hava yalıtımlı bölmelerde SF₆ gereksinimi yoktur:Uygun bir tasarım, bu bölmelerdeki SF₆ ile ilgili kullanım, sızıntı izleme ve kullanım ömrü sonu geri kazanım hususlarını ortadan kaldırır.
- Tasarlandığı yerde görünür ve erişilebilir düzenlemeler:Bazı yapılar, eğitimli personelin incelemesi için bileşenleri ve anahtarlama konumlarını kolaylaştırır. Tam model için erişilebilirliğin doğrulanması gerekir.
- Modüler konfigürasyon:Ürün ailesi gerekli kombinasyonları desteklediğinde, fonksiyonel üniteler farklı giriş, çıkış ve trafo-besleyici gereksinimlerini karşılayacak şekilde düzenlenebilir.
- Pratik bakım planlaması:Hava yalıtımlı bölümlerde SF₆ olmadığında, elektrik ve mekanik bakım gerekli olmasına rağmen operatörler bu bölümler için gazla ilgili servis görevlerinden kaçınırlar.
- Dağıtım otomasyonu desteği:İsteğe bağlı motor operatörleri ve izleme aksesuarları, uzaktan anahtarlama ve durum raporlamayı destekleyebilir.
Sınırlamalar Nelerdir?
Hava yalıtımlı tasarımlar, bazı gaz yalıtımlı alternatiflere göre daha büyük elektrik boşlukları ve daha büyük kurulum alanı gerektirebilir. Nem, kirlenme, yoğuşma, yükseklik ve muhafaza koşulları da yalıtım performansını etkileyebilir. Gazsız tasarım, otomatik olarak bakım gerektirmeyen çalışma veya her ortamda üstün performans anlamına gelmez.
Alıcılar, yalnızca yalıtım ortamına dayalı bir RMU seçmek yerine komple ekipman konfigürasyonunu, kurulum maliyetini, yaşam döngüsü gereksinimlerini, çevre koşullarını ve geçerli düzenlemeleri karşılaştırmalıdır.
5. Hava Yalıtımlı RMU'lar Nerelerde Kullanılır?
Hava yalıtımlı halka ana üniteler, voltaj değerlerine, koruma düzenlemelerine, mahfaza yapısına ve onaylanmış kurulum koşullarına bağlı olarak bir dizi orta gerilim dağıtım uygulamasına hizmet edebilir.
Endüstriyel Tesisler
Fabrikalar ve işleme tesisleri, transformatörleri, üretim alanlarını ve diğer elektrik yüklerini beslemek için orta gerilim dağıtım ekipmanlarını kullanır. Bir RMU, besleyici izolasyonunu destekleyebilir ve tüm siteyi gereksiz yere etkilemeden bakım ekiplerinin ağ bölümlerini yönetmesine yardımcı olabilir.
Ticari ve Konut Gelişmeleri
Ofis kompleksleri, apartman geliştirmeleri, perakende satış mülkleri ve karma kullanımlı projeler, yerel dağıtım trafo merkezlerinde RMU'ları kullanabilir. Kompakt fonksiyonel düzenlemeler, planlı bir elektrik altyapısı içerisinde birden fazla transformatör fiderinin yönetimini kolaylaştırabilir.
Yardımcı Dağıtım Ağları
Dağıtım operatörleri, besleyici bölümlerini kontrol etmek ve restorasyon prosedürlerini desteklemek için ağ bağlantı noktalarına RMU'lar kurabilir. Seçilen ünite, hizmet sağlayıcıya özgü koruma, anahtarlama, kurulum ve dokümantasyon gereksinimlerini karşılamalıdır.
Yenilenebilir Enerji ve Altyapı Projeleri
Güneş enerjisi tesisleri, altyapı tesisleri ve diğer enerji projeleri, toplama devreleri, transformatörler ve dağıtım ağı arasında orta gerilim anahtarlaması gerektirebilir. RMU, gerçek arıza katkısına, anahtarlama görevine ve şebeke bağlantı tasarımına göre seçilmelidir.
Dış mekan veya kıyı kurulumları için proje ekipleri ayrıca muhafaza korumasını, korozyon direncini, sıcaklık aralığını, yoğuşma kontrolünü ve kablo girişi sızdırmazlığını değerlendirmelidir. Herhangi bir modelin uygunluğu, üreticinin beyan ettiği hizmet koşullarına göre doğrulanmalıdır.
6. Alıcılar Hangi Özellikleri Kontrol Etmeli?
Hava yalıtımlı bir RMU seçmek, nominal voltajı eşleştirmekten daha fazlasını gerektirir. Yanlış derecelendirmeler veya uygun olmayan bir koruma düzenlemesi güvenlik risklerine, devreye almada gecikmelere ve maliyetli ekipman değişikliklerine neden olabilir. Alıcılar, fiyat teklifi talep etmeden önce üreticiye ağ parametrelerini ve proje gereksinimlerini sağlamalıdır.
| Şartname | Doğrulanması gerekenler | Neden önemli? |
|---|---|---|
| Nominal gerilim | Sistemin nominal ve maksimum çalışma voltajına uyumluluk. | Yalıtım ve ekipman değerlerinin ağa uygun olmasını sağlar. |
| Nominal akım | Bara, halka anahtarı ve besleyici akım değerleri. | Beklenen yüke uygun olmayan ekipman seçimini engeller. |
| Kısa devre performansı | Nominal kısa süreli dayanım akımı, süre ve ilgili yapma veya kesme görevleri. | Anahtarlama donanımını hesaplanan arıza seviyesiyle eşleştirir. |
| Fonksiyonel konfigürasyon | Yol sayısı, halka anahtarları, transformatör besleyicileri ve genişletme hükümleri. | Ekipmanı tek hat şemasına göre hizalar. |
| Koruma yöntemi | Sigorta-anahtar kombinasyonu veya devre kesici ve röle düzenlemesi. | Doğru arıza giderme ve koordinasyonu destekler. |
| Yalıtım ve açıklıklar | Hava yalıtımlı tasarım ve gerekli elektrik boşlukları. | Belirtilen koşullar altında dielektrik performansı destekler. |
| Kurulum ortamı | İç veya dış mekan kullanımı, rakım, nem, sıcaklık ve kirlilik. | Çevresel ve yalıtımla ilgili riskleri azaltır. |
| Muhafaza koruması | Belirtilen IP derecelendirmesi ve erişim gereksinimleri. | Test edilen koşullar altında girişe karşı korumayı tanımlar. |
| Güvenlik sınıflandırması | Gerekli ark içi sınıflandırma, erişilebilir taraflar, akım ve süre. | Projeye özel personel koruma gerekliliklerini ele alır. |
| Otomasyon | Manuel veya motorlu çalışma, yardımcı besleme, sinyaller ve iletişim protokolü. | Uzaktan izleme veya SCADA ile uyumluluk sağlar. |
| Uyumluluk belgeleri | Geçerli standartlar, tip testi raporları, rutin test kayıtları ve sertifikalar. | Teknik onayı ve proje kabulünü destekler. |
Geçerli Standartları Anlayın
IEC 62271-200, ilgili iç ve dış mekan uygulamaları dahil olmak üzere, 1 kV'un üzerinde ve 52 kV'a kadar (dahil) nominal gerilimler için AC metal mahfazalı anahtarlama donanımı ve kontrol donanımı düzeneklerini kapsar. Geçerli basım ve değişiklikler proje spesifikasyonuna göre onaylanmalıdır. Ekipman konfigürasyonuna bağlı olarak anahtarlar, devre kesiciler, anahtar-sigorta kombinasyonları ve topraklama cihazları için ek standartlar da geçerli olabilir.
Referans için resmi IEC 62271-200 yayınına başvurun. Önerilen gerçek model ve konfigürasyon için uyumluluk doğrulanmalıdır; Bir ürünün IEC standardına uygun olduğuna dair genel bir beyan, uygun destekleyici belgelerin yerine geçmez.
Sipariş Vermeden Önce Sorulması Gereken Sorular
- Önerilen RMU, onaylanmış tek hat şeması ve kablo düzeniyle eşleşiyor mu?
- Anma akımı ve kısa devre yetenekleri sistem çalışması için yeterli mi?
- Hangi koruma ve topraklama fonksiyonları standart olarak dahil edilmiştir?
- İlgili konfigürasyon için tip testi kanıtları ve rutin fabrika testi kayıtları mevcut mu?
- Boyutlar, kablo giriş konumları, temel ayrıntıları ve bakım açıklıkları doğrulandı mı?
- Yedek parçalar, çalıştırma talimatları, devreye alma desteği ve garanti koşulları açıkça belirtilmiş mi?
7. Hangi Güvenlik ve Kurulum Gereksinimleri Önemlidir?
Orta gerilim şalt cihazı kurulumu, onaylı çizimler, yerel elektrik düzenlemeleri, üretici talimatları ve sahaya özel güvenlik prosedürleri izlenerek kalifiye personel tarafından gerçekleştirilmelidir. Ekipman tehlikeli şekilde depolanmış veya indüklenmiş elektrik enerjisi içerebileceğinden, devreye alma ve bakım hiçbir zaman yalnızca görsel anahtar konumlarına dayanmamalıdır.
Saha Hazırlığı
Teslimattan önce temelin, kablo kanallarının, kablo bükme alanının, erişim yollarının, havalandırma gerekliliklerinin ve çalışma açıklıklarının onaylı çizimlere uygun olduğunu doğrulayın. Kurulum alanı belirtilen çevresel sınırlar dahilinde kalmalı ve güvenli çalıştırma ve bakıma olanak sağlamalıdır.
Kablo Sonlandırma ve Topraklama
Uyumlu kablo aksesuarları kullanın ve üreticinin sonlandırma talimatlarına uyun. İletken hazırlığını, bağlantı torkunu, faz tanımlamasını, yalıtım durumunu ve topraklama bağlantılarını doğrulayın. Kötü monte edilmiş sonlandırma uçları aşırı ısınmaya, kısmi boşalmaya, yalıtımın bozulmasına veya elektrik arızasına yol açabilir.
Devreye Alma Kontrolleri
Devreye alma, ürün tasarımını ve proje gerekliliklerini yansıtan onaylanmış bir test planını takip etmelidir. Tipik kontroller arasında mekanik çalışmanın, kilitlemelerin, kabloların, topraklama sürekliliğinin, koruma ayarlarının, kontrol devrelerinin ve ilgili elektriksel test sonuçlarının incelenmesi yer alır. Kesin testler ve kabul kriterleri kalifiye mühendisler tarafından tanımlanmalıdır.
8. Operatörler Hava Yalıtımlı RMU'nun Bakımını Nasıl Yapabilir?
Hava yalıtımlı bir RMU, hava yalıtımlı bölmelerinde SF₆ gazı servisinden kaçınmasına rağmen yine de tasarımına, görevine, yaşına ve kurulum ortamına uygun bir bakım programı gerektirir. Önleyici bakım, bozulmanın bir kesintiye veya güvenlik olayına neden olmadan önce tespit edilmesine yardımcı olur.
Önerilen Denetim Alanları
- Muhafaza durumu:Korozyon, fiziksel hasar, su girişi, tıkalı havalandırma ve hasarlı contalar olup olmadığını kontrol edin.
- Yalıtım durumu:Onaylı denetimler sırasında kirlenme, nem, iz izleri, çatlama veya diğer bozulma belirtileri olup olmadığına bakın.
- Anahtarlama mekanizmaları:Üretici prosedürlerine göre çalıştırma mekanizmalarını, konum göstergelerini, kilitleri ve mekanik durumu kontrol edin.
- Bağlantılar ve kablolar:Onaylanmış yöntemleri kullanarak erişilebilir sonlandırmaları ve bağlantıları aşırı ısınma, gevşeklik veya yalıtım hasarı belirtileri açısından inceleyin.
- Koruma ve kontrol:Röle ayarlarını, yardımcı gücü, alarmları, motor operatörlerini ve varsa iletişim işlevlerini doğrulayın.
- Kayıtlar:Denetimleri, test sonuçlarını, arızaları, anahtarlama işlemlerini ve düzeltici eylemleri belgelendirin.
Bir RMU Ne Sıklıkta Denetlenmelidir?
Her kurulum için uygun tek bir muayene aralığı yoktur. Üreticinin bakım programını, geçerli düzenlemeleri, hizmet gereksinimlerini ve tesisin risk değerlendirmesini takip edin. Tozlu, nemli, aşındırıcı veya ağır yüklü ortamlardaki ekipmanların durum kontrollerinin daha sık yapılması gerekebilir.
Belirtilen izin, izolasyon ve test prosedürleri olmadan mühürlü veya kısıtlı bölmeleri açmayın, gerilim taşıyan bileşenleri ayarlamayın veya izinsiz çalışmalar gerçekleştirmeyin. Anormal ısınma, deşarj sesi, yanık kokusu, beklenmeyen alarmlar veya mekanik direnç meydana gelirse, sorunu derhal yetkili bakım personeline iletin.
9. Proje Ekipleri Hangi Yaygın Sorunları Önlemeli?
Birçok şalt projesi problemi enerji verilmeden önce başlar. Ekipman tedarikçisi, elektrik tasarımcısı, montajcı ve son kullanıcı arasındaki net spesifikasyonlar, eksiksiz dokümantasyon ve koordinasyon, önlenebilir gecikmeleri azaltabilir.
| Ortak sorun | Potansiyel sonuç | Önleyici eylem |
|---|---|---|
| Hatalı hata derecelendirmesi | Ekipman gerçek ağ arızası görevine dayanamayabilir. | Onaylamadan önce arıza çalışması sonuçlarını ve ekipman derecelendirmelerini onaylayın. |
| Yanlış besleyici yapılandırması | Eksik anahtarlama veya koruma fonksiyonları ve maliyetli yeniden tasarım. | Tek hat şemasını ve işlevsel birim programını gözden geçirin. |
| Uyumsuz kablo aksesuarları | Kurulum zorlukları veya güvenilir olmayan kablo sonlandırmaları. | Kablo özelliklerini ve onaylı sonlandırma kitlerini doğrulayın. |
| Uygun olmayan saha koşulları | Yoğuşma, korozyon, yalıtım sorunları veya erişim sınırlamaları. | Servis koşullarını, mahfaza tasarımını ve kurulum açıklıklarını kontrol edin. |
| Eksik test belgeleri | Gecikmiş muayene, kabul veya devreye alma. | Tedarik sırasında gerekli test kayıtları ve sertifikalar üzerinde mutabakata varın. |
| Belirsiz bakım sorumlulukları | Kaçırılan denetimler ve daha yavaş arıza yanıtı. | İşletim prosedürlerini, eğitimi, yedek parçaları ve servis desteğini tanımlayın. |
Satınalma ekipleri için en etkili yaklaşım, teklifleri karşılaştırmadan önce teknik gereksinimleri tanımlamaktır. Önerilen konfigürasyonun ek mühendislik, kurulum değişiklikleri veya desteklenmeyen aksesuarlar gerektirmesi durumunda, düşük bir başlangıç fiyatı en iyi genel değeri temsil etmeyebilir.
10. Sıkça Sorulan Sorular
Hava yalıtımlı halka ana ünite RMU'nun ana amacı nedir?
Ana amacı orta gerilim şebekesindeki anahtarlama, izolasyon ve dağıtım bağlantılarını yönetmektir. Konfigürasyona bağlı olarak trafo-besleyici koruması da sağlar ve hatalı kablo bölümlerinin izolasyonunu destekler.
Bir RMU'da hava yalıtımlı ne anlama gelir?
Bu, atmosferik havanın ilgili enerji verilen bileşenlerin çevresinde yalıtım ortamı görevi gördüğü anlamına gelir. Kesin yalıtım düzenlemesi ürün tasarımına bağlıdır ve terim tek başına anahtarlama veya ark kesinti teknolojisini tanımlamaz.
Hava yalıtımlı bir RMU SF₆ içermez mi?
Hava yalıtımlı bir tasarım, ilgili yalıtım bölmelerinde SF₆ oluşumunu önleyebilir. Alıcılar, önerilen düzeneğin tamamının herhangi bir SF₆ veya diğer yalıtım gazlarını içerip içermediğini doğrulamak için üreticinin teknik belgelerini kontrol etmelidir.
RMU ile transformatör arasındaki fark nedir?
Bir RMU, dağıtım ağı içindeki elektrik bağlantılarını kontrol edip korurken, bir transformatör voltajı bir seviyeden diğerine değiştirir. Bir dağıtım trafo merkezinde birlikte kurulabilirler, ancak farklı işlevleri yerine getirirler.
Hava yalıtımlı bir RMU, bir arıza sonrasında gücü otomatik olarak geri yükleyebilir mi?
Mutlaka değil. Temel üniteler yetkili manuel anahtarlama gerektirebilir. Otomatik arıza izolasyonu veya restorasyonu, uygun koruma, motorlu anahtarlama, kontrol mantığı, iletişim ve onaylı bir ağ otomasyon şeması gerektirir.
RMU satın alırken hangi teknik derecelendirmeler en önemlidir?
Temel parametreler arasında nominal gerilim, nominal akım, kısa devre dayanımı ve yapma kapasitesi, anahtarlama görevleri, koruma düzenlemesi, yalıtım performansı, çevre koşulları, koruma derecesi ve gerekli herhangi bir iç ark sınıflandırması yer alır.
Hava yalıtımlı bir RMU bakım gerektirir mi?
Evet. Operatörler üreticinin bakım programını takip etmeli ve muhafazayı, yalıtımı, anahtarlama mekanizmalarını, kablo uçlarını, topraklama sistemini, koruma cihazlarını ve isteğe bağlı kontrol ekipmanını uygun şekilde incelemelidir.
Orta gerilim metal mahfazalı RMU'larla hangi standart ilgilidir?
IEC 62271-200, 1 kV'un üzerinde ve 52 kV'a kadar olan uygulanabilir AC metal mahfazalı şalt tertibatları için temel bir standarttır. Bireysel anahtarlama ve koruma cihazlarına başka standartlar uygulanabilir. Proje ekibi gerekli sürümleri ve gerçek ürünün test belgelerini doğrulamalıdır.
Alıcılar bir RMU üreticisini nasıl değerlendirebilir?
Üreticinin teknik belgelerini, ürün konfigürasyon seçeneklerini, geçerli tip testi kanıtlarını, rutin fabrika testi prosedürlerini, kalite kontrollerini, kurulum kılavuzunu, yedek parça bulunabilirliğini, garanti koşullarını ve projeye özel gereksinimleri karşılama yeteneğini inceleyin.
Projeniz için Doğru Hava Yalıtımlı RMU'yu Seçin
Güvenilir orta gerilim dağıtımı, doğru ekipman konfigürasyonu, doğru teknik özellikler ve saha koşullarının net bir şekilde anlaşılmasıyla başlar. İster endüstriyel bir güç dağıtım sistemi, ister ticari bir geliştirme veya bir kamu hizmeti ağı projesi planlıyor olun, dikkatli ekipman seçimi daha güvenli çalışmayı ve daha güvenilir bakım planlamasını destekleyebilir.
