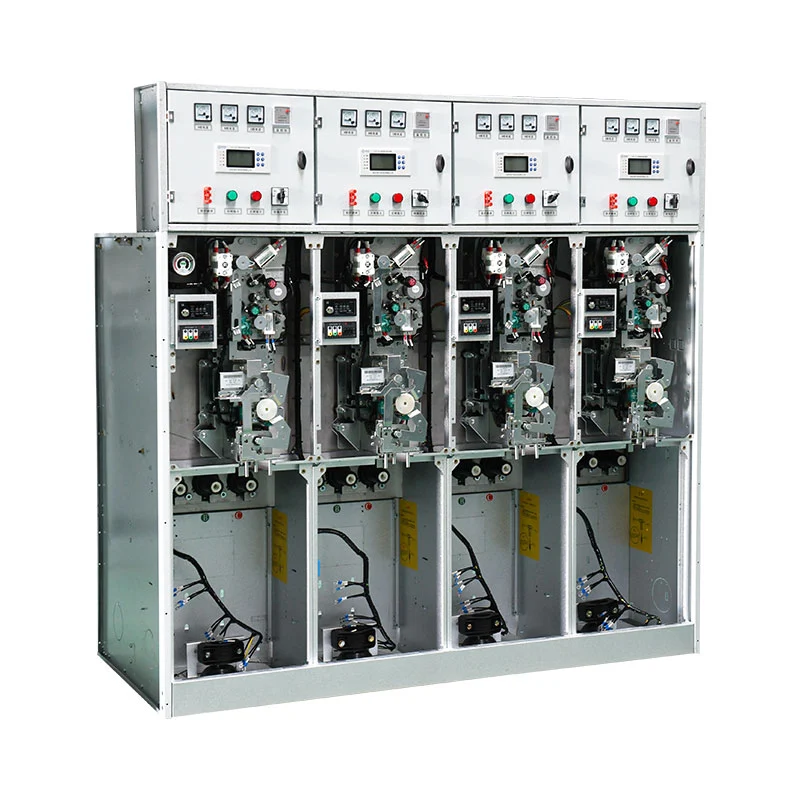

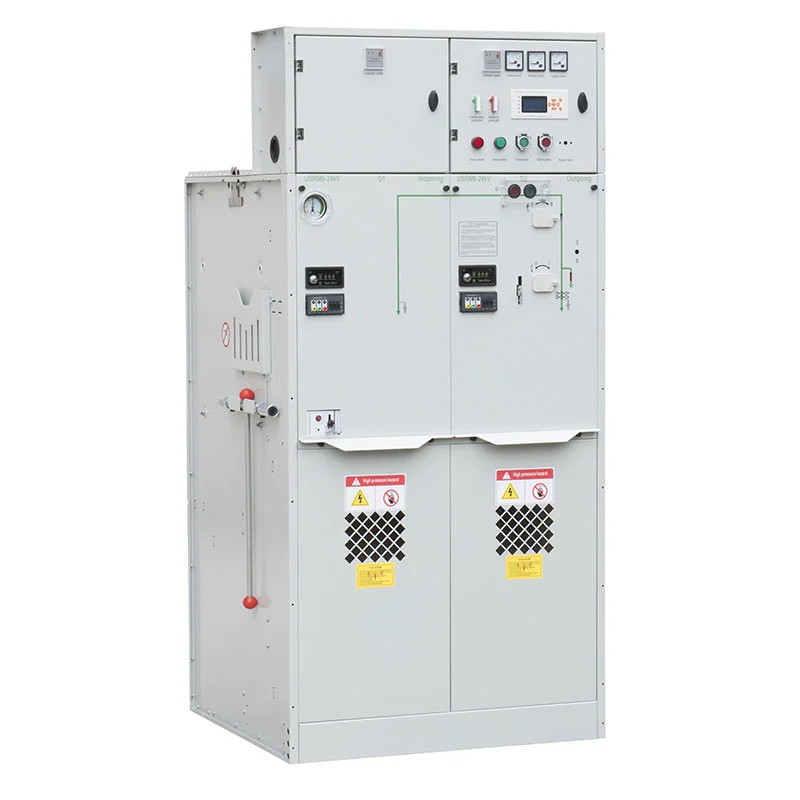

24kv 33kv Sf6 Gis Gaz Yalıtımlı Şalt Cihazı özellikle yeraltı tesisleri, kıyı alanları, plato bölgeleri, kentsel trafo merkezleri ve kurulum alanı veya çevre koşullarının önemli olduğu diğer yerler zorlu. Kapalı yapı aynı zamanda kompakt bir ekipman alanı sağlayarak projeyi kolaylaştırır tasarımcılar orta gerilim dağıtım ekipmanlarını trafo merkezlerine ve ikincil trafo merkezlerine entegre edecek.

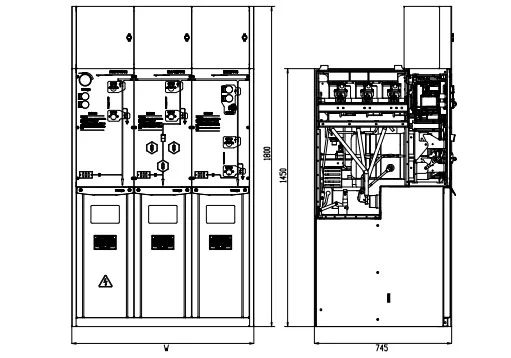

Güç dağıtım projeleri nadiren aynı devre gereksinimlerine sahiptir. Bu nedenle kompakt bir şalt sistemi Tek bir sabit düzenlemeye dayanmak yerine konfigürasyon esnekliği. USRM6 serisi modüler bir sistemi benimser yük kesme şalter üniteleri için C, yük ayırıcı üniteleri için F dahil olmak üzere farklı fonksiyonel ünitelerle yapılandırılabilen tasarım kombinasyon üniteleri ve devre kesici üniteler için V.
Standart modül üniteleri ve sabit kombinasyonlu modül üniteleri elektrik şemasına göre seçilebilir. bir birden fazla modülün farklı modüllerde birleştirilmesine olanak tanıyan genişletilebilir ana veri yolu konfigürasyonu da mevcuttur şalt düzenlemeleri. Bu modüler yaklaşım, mühendislik ekiplerinin ekipmanı farklı besleyicilere uyarlamasına yardımcı olur. transformatör, koruma, izolasyon ve dağıtım gereksinimleri.
Geleneksel dış mekan elektrikli ekipmanları toza, neme, kirliliğe, sıcaklık değişimlerine ve diğer etkenlere maruz kalabilir. çevresel koşullar. Bu faktörler, ekipmanın kullanım sırasındaki muayene ve bakım gereksinimlerini artırabilir. Operasyon.
USRM6 serisinin sızdırmaz gaz yalıtımlı yapısı ana devreyi dış ortamdan ayırır. Bu Dahili elektrikli bileşenlerin çevresel kirlenmeye doğrudan maruz kalmasını azaltır ve az bakım gerektiren işletim konsepti.
Yer altı trafo merkezleri, kompakt kentsel tesisler gibi ekipman erişiminin zor olduğu projeler için veya uzak altyapı, azaltılmış rutin bakım, ekipman seçimi sırasında önemli bir husus olabilir.
SF6 C-GIS konfigürasyonu, temel devre anahtarlamasından daha fazlasını destekleyecek şekilde tasarlanmıştır. Seçilene bağlı olarak Modül düzenlemesi, sistem anahtarlamayı, devre korumasını, elektriksel izolasyonu, ölçümü entegre edebilir, izleme, topraklama, iletişim ve kontrol fonksiyonları.
Farklı fonksiyonel modüllerin kombinasyonu, şalt donanımı konfigürasyonunun koruma ve Projenin dağıtım mimarisi. Bu, mühendislik yüklenicilerine ve sistem entegratörlerine daha fazla olanak sağlar. orta gerilim dağıtım sistemlerini geliştirirken esneklik.
Orta gerilim GIS ekipmanını seçmeden önce çalışma ortamı dikkatlice değerlendirilmelidir. USRM6 serisi, 4000 m'ye kadar yükseklik, +50°C maksimum ortam sıcaklığı, minimum ortam sıcaklığı için tasarlanmıştır. -40°C sıcaklıkta ve 24 saatlik ortalama sıcaklık 35°C'yi aşmayan.
Bağıl nem 24 saat içinde %95'e, aylık ortalama ise %90'a ulaşabilmektedir. Kurulum ortamı patlayıcı veya aşındırıcı gazlar veya şiddetli mekanik şok veya darbe içermemeli ve kirlilik seviyesi GB/T5582'ye göre Seviye III'ü geçmemelidir. Belirtilen anti-şok seviyesi 9 derecedir.
1000 m'nin üzerindeki rakımlarda kurulumlar için müşteriler, şarj basıncının güncellenmesi için üreticiyi bilgilendirmelidir. uygun şekilde ayarlanabilir. Üretici arasında özel çevre koşulları teyit edilmelidir, ekipman seçiminden önce tedarikçi ve son kullanıcı. Örneğin, ekipman 2000 m'nin üzerine kurulduğunda, Kabin içindeki aşırı gerilim durumunun, gaz basıncının uygun şekilde ayarlanmasıyla giderilmesi gerekebilir.
Yeraltı trafo merkezlerinin genellikle mevcut zemin alanı ve havalandırma koşulları konusunda katı sınırlamaları vardır. Kompakt CBS ekipmanının kapalı yapısı, tasarımcıların sınırlı kurulum alanından daha iyi faydalanmasına olanak tanırken, Çevredeki ortamın doğrudan etkisini azaltmak. Bu, konfigürasyonu projelere uygun hale getirir elektrik dağıtım ekipmanının kompakt trafo merkezlerine veya ikincil transformatöre entegre edilmesinin gerektiği yerler istasyonlar.
Endüstriyel ve madencilik sahaları, motorlar, transformatörler, transformatörler için güvenilir orta gerilim anahtarlama ve koruma gerektirebilir. besleyiciler ve dağıtım ağları. Kapalı konfigürasyon, dahili elektrikli bileşenlerin korunmasına yardımcı olabilir. İhtiyaç duyulan anahtarlama, koruma, izolasyon ve izleme fonksiyonlarını sağlarken harici kirlenme elektrik dağıtım sistemi.
Demiryolu istasyonları, demiryolu altyapısı, havaalanları ve ilgili tesisler istikrarlı güç dağıtımı gerektirir birden fazla yükte. Modüler şalt sistemi, farklı besleyici ve koruma gereksinimleri için yapılandırılabilir. Sistem entegratörlerinin kompakt orta gerilim çözümleri geliştirmelerine yardımcı olan merkezi bir elektrik dağıtım sistemi ulaşım altyapısı için
Şehir merkezinde ve yerleşim bölgelerinde alan genellikle sınırlıdır. Kompakt gaz yalıtımlı ekipman entegre edilebilir geleneksel şalt cihazlarının daha büyük bir kurulum alanı gerektirebileceği trafo merkezleri ve dağıtım tesislerine. Kapalı yapı aynı zamanda dış çevre koşullarının ana devre üzerindeki etkisinin azaltılmasına da yardımcı olur.
Yüksek nem, tuz kirliliği, rakım ve sıcaklık değişimleri geleneksel elektrikli ekipmanı etkileyebilir. USRM6 serisinin kapalı ana devresi, doğrudan çevresel etkiyi azaltmaya yardımcı olurken, projeye özel servis Uygun konfigürasyon ve çalışma parametrelerini belirlemek için ekipman seçiminden önce koşullar değerlendirilebilir.
24kv 33kv Sf6 Gis Gaz Yalıtımlı Şalt Cihazı satın alırken, alıcılar elektrik şemasının tamamını değerlendirmelidir ekipmanı yalnızca voltaj seviyesine göre seçmek yerine. Nominal gerilim, izolasyon gereksinimleri, devre kesici veya yük ayırıcı konfigürasyonu, besleyici miktarı, ana bara düzeni, topraklama gereksinimleri, koruma ve ölçüm fonksiyonları, kurulum yüksekliği, ortam sıcaklığı, nem, kirlilik koşulları, iletişim gereklilikleri ve geçerli IEC ve GB standartlarının tümü teknik değerlendirme sırasında dikkate alınmalıdır. değerlendirme.
Usune, uygun bir USRM6 konfigürasyonunu belirlemek için proje mühendisleri ve sistem entegratörleri ile iletişim kurabilir elektrik şemasına ve saha koşullarına göre.
Usune, üretim, denetim ve ürünü kapsayan yapılandırılmış kalite yönetimi prosedürleriyle çalışır. Teslimat. ISO 9001, kontrollü üretim süreçleri için kalite yönetimi çerçevesini sağlarken, ISO 14001 ve ISO 45001 çevre ve iş sağlığı ve güvenliği yönetimini destekler.
Usune, farklı devre fonksiyonlarına ve dağıtım gereksinimlerine dayalı modüler konfigürasyonu destekler. bu EPC yüklenicileri, elektrik sistemi entegratörleri, distribütörler ve proje satın alma ekipleri için faydalıdır. Belirli bir elektrik şeması etrafında yapılandırılmış anahtarlama donanımı.
Ürün tasarımına dahil edilen IEC ve GB standartları ve mevcut CE sertifikası ile Usune, farklı uluslararası pazarlar için orta gerilim şalt sistemlerini değerlendiren müşteriler. Geçerli standartlar ve Sertifikasyon gereklilikleri varış ülkesine ve proje spesifikasyonuna göre gözden geçirilebilir.
CBS projeleri için üretimden önce doğru konfigürasyonun seçilmesi kritik öneme sahiptir. Müşteriler sağlayabilir tek hat şemaları, nominal voltaj gereksinimleri, besleyici bilgileri, kurulum yüksekliği, çevresel Usune mühendislik ekibiyle konfigürasyon görüşmesi için koşullar ve diğer teknik veriler.
| HAYIR. | Öğeler | Birim | Yük kesici anahtar ünitesi | kombinasyon ünitesi | Devre kesici ünitesi | |
| 1 | Nominal gerilim | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Nominal frekans | Hz. | 50 | 50 | 50 | |
| 3 | Nominal akım | A | 630 | 125 (sigorta akımına bağlıdır) | 630 | |
| 4 | Nominal yalıtım seviyesi | 1 dak Frekans basınca dayandı | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Aydınlatma darbesi dayanım gerilimi | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Nominal kısa devre dayanım akımı | kA/s | 25/4 | —— | 25/4 | |
| 6 | Nominal tepe dayanım akımı | KA | 63 | —— | 63 | |
| 7 | Nominal kısa devre yapma akımı | KA | 63 | HV sigortasıyla sınırlıdır | 63 | |
| 8 | Nominal kısa devre kesme akımı | KA | —— | HV sigortasıyla sınırlıdır | 25/25 | |
| 9 | Nominal iletim akımı | A | —— | 1700/1400 | —— | |
| 10 | Nominal aktif yük kesme akımı | A | 630 | —— | —— | |
| 11 | Nominal kapalı çevrim kesme akımı | A | 630 | —— | 630 | |
| 12 | Mekanik ömür | yük kesme anahtarı/CB | Kez | 10000 | 10000 | 20000 |
| İzolasyon/toprak anahtarı | 5000 | 5000 | 5000 | |||
| 13 | Devre direnci | μΩ | ≤150 | —— | ≤150 | |
| 14 | Nominal şarj basıncı (20°C gösterge basıncı) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Gazın yıllık bağıl kaçak oranı | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP koruma derecesi | Dolap | IP4X | IP4X | IP4X | |
| Gaz deposu | IP67 | IP67 | IP67 | |||
USRM6 serisi, güvenilir orta gerilim güç dağıtımının yapıldığı Cas-space roket fırlatma projesinde uygulandı. fırlatma tesisi içindeki kritik altyapıyı ve elektrik yüklerini desteklemek gerekiyordu. proje Nispeten kompakt bir elektrik panosuna takılırken kararlı çalışmayı sürdürebilen gerekli şalt donanımı dağıtım ortamı.
Bir roket fırlatma tesisi için güç dağıtım sisteminin kritik ekipman ve yardımcıları desteklemesi gerekir. güvenilir anahtarlama, koruma, izolasyon ve izleme işlevlerine sahip altyapı. Kapalı SF6 USRM6 serisinin yalıtım yapısı, dış çevre koşullarının ana sistem üzerindeki etkisini azaltmaya yardımcı olur. Zorlu operasyonel gereksinimleri olan özel altyapı için özellikle değerli olan devre.
Modüler konfigürasyon aynı zamanda şalt düzeninin projenin elektrik gereksinimlerine uyarlanmasına da olanak tanıdı. dağıtım gereksinimleri. Güç ağı tasarımına göre farklı fonksiyonel üniteler birleştirilebilir. genişletilebilir ana veri yolu, ağ yapılandırması ve gelecekteki sistem planlaması için ek esneklik sağladı.
Kompakt yapısı, kapalı yalıtımı ve modüler tasarımı sayesinde USRM6 serisi uygun bir Cas-space roket fırlatma projesi için tesisin gereksinimlerini destekleyen orta gerilim dağıtım çözümü Güvenilir ve yerden tasarruf sağlayan elektrik altyapısı için.
USRM6 serisi, geçerli yüksek gerilim şalt ve kontrol ekipmanı standartlarına göre tasarlanmıştır. 3,6kV–40,5kV yüksek gerilim AC yük kesme anahtarları için GB 3804-2004, yüksek gerilim AC için GB 1984-2014 dahil devre kesiciler, HV AC yük kesici anahtar-sigorta kombinasyonları için GB 16926-2009, HV AC izolasyonu için GB 1985-2014 anahtarlar ve topraklama anahtarları ve 3,6kV–40,5kV AC metal mahfazalı anahtarlama donanımı ve kontrol donanımı için GB 3906-2006.
Ayrıca HV anahtarlama donanımı ve kontrol donanımına yönelik ortak teknik gereksinimler için GB/T 11022-2011'e, GB 4208-2008'e referans verir. muhafaza koruması için, harici yalıtımın kirlilik derecesi için GB/T 5582-1993, 3,6kV–40,5kV için DL/T 404-2007 AC metal mahfazalı şalt ve kontrol donanımı, mekanik ve elektrikli ürünler için GB/T 13384-2008, GB 191-2008 paketleme ve nakliye işaretleri için ve yüksek gerilim iletiminde izolasyon koordinasyonu için GB 311.1-2012 ve dağıtım ekipmanları.
Usune'un kalite ve uyumluluk çerçevesi ISO 9001 Kalite Yönetim Sistemi, ISO 14001 Çevre Yönetim Sistemi, ISO 45001 İş Sağlığı ve Güvenliği Yönetim Sistemi, IEC ve GB standartlarına uygunluk ve CE sertifikası. Projeye özel sertifikasyon ve uygulanabilir standartlar aşağıdakilere göre doğrulanmalıdır: Hedef pazar ve teknik özellikler.
Başlıca avantajı, enerji verilen elektrik bileşenlerinin yalıtkan bir gaz içerisinde kapalı yapısıdır. çevre. Bu, kompakt bir yapı sağlar ve ana devrenin harici etkenlere doğrudan maruz kalmasını azaltır. çevresel koşullar.
USRM6 serisi, 24kV ve 33kV konfigürasyonları dahil orta gerilim uygulamaları için tasarlanmıştır. Kesin olarak derecelendirilen voltaj, yalıtım seviyesi ve konfigürasyon proje spesifikasyonuna göre doğrulanmalıdır.
Evet. Belirtilen servis yüksekliği 4000 m'ye kadardır. 1000 m'nin üzerindeki kurulumlar için müşteriler Usune'yi bilgilendirmelidir. uygun gaz şarj basıncının değerlendirilebilmesi için ilerletin. 2000 m'nin üzerindeki özel gereksinimler teknik tasarım sırasında onaylanmıştır.
USRM6 serisi modüler bir konfigürasyon konsepti kullanır. Yük kesme anahtar üniteleri, kombinasyon üniteleri, devre kesici üniteler ve genişletilebilir ana bara düzenlemeleri gerekli elektrik şemasına göre seçilebilir.
Tipik uygulamalar arasında ikincil trafo merkezleri, endüstriyel ve madencilik tesisleri, demiryolları, havaalanları, kentsel dağıtım ağları, yerleşim alanları, yer altı tesisleri ve nispeten zorlu çevresel koşullar.
Doğru bir fiyat teklifi için alıcıların gerekli nominal voltajı, tek hat şemasını, besleyici sayısını sağlaması gerekir. anahtarlama fonksiyonları, devre kesici veya yük ayırıcı gereksinimleri, veri yolu konfigürasyonu, kurulum yüksekliği, çevresel koşullar, koruma gereksinimleri ve hedef pazar.
Kompakt boyutlar, çevresel uyumluluk, modülerlik gerektiren orta gerilim dağıtım projeleri için USRM6 serisi, konfigürasyonu ve azaltılmış bakım gereksinimleriyle pratik, gaz yalıtımlı bir şalt sistemi sağlar çözüm.
Usune'un USRM6 serisi, kapalı SF6 yalıtımını, modüler fonksiyonel üniteleri, genişletilebilir veri yolu konfigürasyonunu, ve anahtarlama, koruma, ölçüm ve izleme fonksiyonları. ISO 9001, ISO 14001, ISO 45001, IEC tarafından desteklenmektedir ve GB standartlarına ve CE sertifikasına sahip olan Usune, 24kv'yi değerlendiren müşterilere proje odaklı bir çözüm sunar. Endüstriyel, altyapı, kentsel ve özel güç dağıtımı için 33kv Sf6 Gis Gaz Yalıtımlı Şalt Cihazı uygulamalar.
