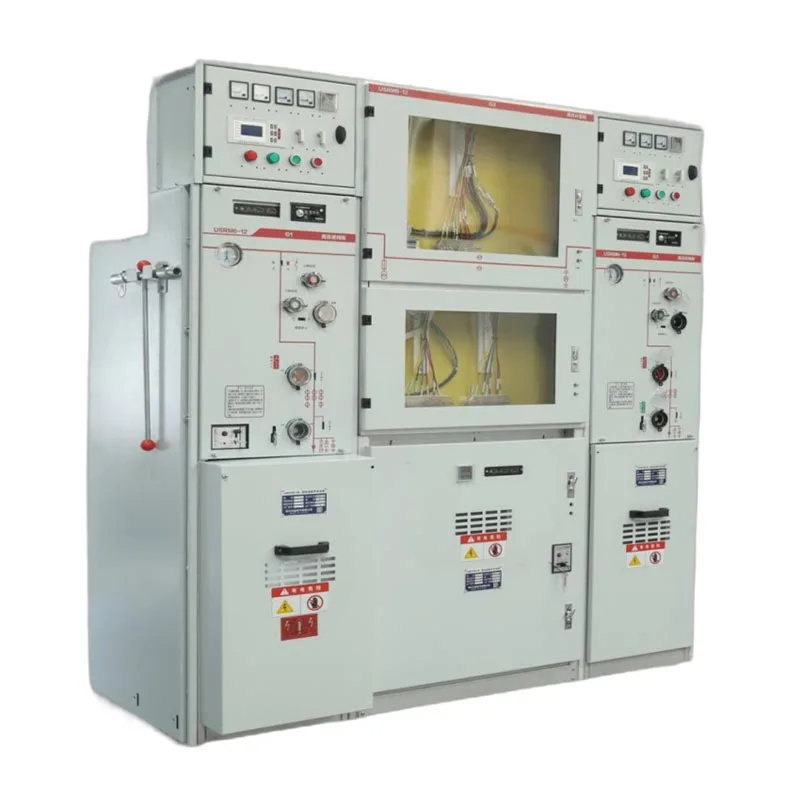

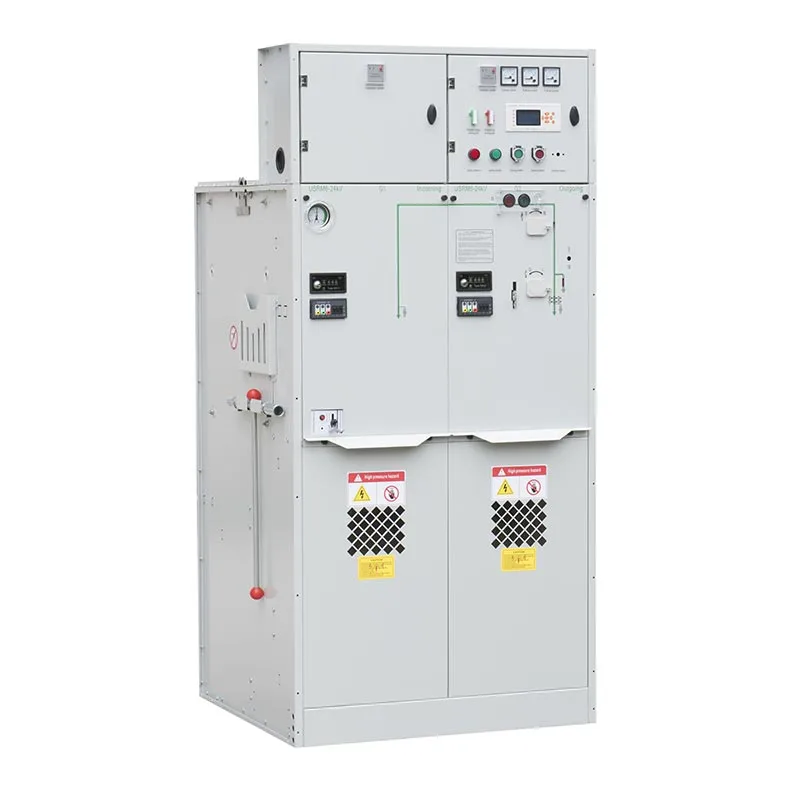

22kV SF6 GIS RMU Halka Ana Ünite Şalt Cihazı alıcıları için önemli hususlar yalnızca anahtarlama performansı değil, aynı zamanda ayrıca arızaların ne kadar hızlı tespit edilebildiği, operatörlerin ekipmana ne kadar güvenli bir şekilde erişebildiği ve bakımın ne kadar gerekli olduğu da hizmet ömrü boyunca gereklidir. Usune bu gereksinimleri yüksek voltajlı canlı gösterge, arıza göstergeler, mikrobilgisayar koruması ve basınçla kapatılmış bir gaz sistemi.
RMU, faz-faz ve faz-toprak arızaları için arıza göstergeleri ile donatılabilir. Bir arıza meydana geldiğinde, gösterge, işletme personelinin etkilenen bölümü tanımlamasına ve arıza noktasını bulmasına yardımcı olmak için bir alarm sağlar daha verimli.
Bir izleme merkezine bağlı dağıtım ağları için arıza bilgileri aynı zamanda izleme merkezine de iletilebilir. izleme sunucusu, kontrol odasının arıza alanını ve belirli konumu güvenmeden tanımlamasına olanak tanır tamamen manuel incelemeye dayalı.
Yüksek voltajlı canlı gösterge cihazı, birincil devrenin açık olup olmadığını kontrol etmek için görsel bir hatırlatma sağlar. enerji verildi. Ayrıca operatörlerin çalışmadan önce elektrik durumunu doğrulamalarına yardımcı olmak için faz doğrulamayı da destekler.
Elektrikli kilitleme bağlantısı ve ilgili manyetik kilit, kablo bölmesi kapısının açılmasını engelleyebilir. gelen kabloya enerji verilirken açılır ve bakım sırasında ek bir koruma katmanı sağlar.
İsteğe bağlı mikrobilgisayar koruma, ölçüm ve kontrol cihazı, geleneksel elektromanyetik rölenin yerini alır Dijital izleme teknolojisiyle koruma. Hatlar, dağıtım transformatörleri ve diğer birincil sistemler için kullanılabilir. Ekipman.
Sistem, akım ve gerilim koruma, ölçüm, alarm ve kontrol fonksiyonlarını entegre edebilir; akıllı güç yönetimi ve müşterinin izleme ağıyla iletişim.
| HAYIR. | Öğeler | Birim | Yük kesici anahtar ünitesi | kombinasyon ünitesi | Devre kesici ünitesi |
| 1 | Nominal gerilim | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominal frekans | Hz. | 50 | 50 | 50 |
| 3 | Nominal akım | A | 630 | 125 (sigorta akımına bağlıdır) | 630 |
| 4 | Nominal yalıtım seviyesi‑1dak Frekans dayanım gerilimi‑Faz arası, toprak | kV | 42/65 | 42/65 | 42/65 |
| Nominal yalıtım seviyesi‑1dak Frekans dayanım voltajı‑izolasyon mesafesi | kV | 48/79 | 48/79 | 48/79 | |
| Nominal yalıtım seviyesi‑1dak Frekans dayanım gerilimi‑Kontrol ve yardımcı devre | kV | 2/2 | 2/2 | 2/2 | |
| Nominal yalıtım seviyesi‑Aydınlatma darbe dayanım gerilimi‑Faz arası, toprak | kV | 75/125 | 75/125 | 75/125 | |
| Nominal yalıtım seviyesi‑Aydınlatma darbesi dayanım gerilimi‑izolasyon mesafesi | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominal kısa devre dayanım akımı | kA/s | 25/4 | —— | 25/4 |
| 6 | Nominal tepe dayanım akımı | KA | 63 | —— | 63 |
| 7 | Nominal kısa devre yapma akımı | KA | 63 | HV sigortasıyla sınırlıdır | 63 |
| 8 | Nominal kısa devre kesme akımı | KA | —— | HV sigortasıyla sınırlıdır | 25/25 |
| 9 | Nominal iletim akımı | A | —— | 1700/1400 | —— |
| 10 | Nominal aktif yük kesme akımı | A | 630 | —— | —— |
| 11 | Nominal kapalı çevrim kesme akımı | A | 630 | —— | 630 |
| 12 | Mekanik ömür yükü kesme anahtarı/CB | Kez | 10000 | 10000 | 20000 |
| Mekanik ömür-İzolasyon/toprak anahtarı | Kez | 5000 | 5000 | 5000 | |
| 13 | Devre direnci | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominal şarj basıncı（20°C gösterge basıncı） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gazın yıllık bağıl kaçak oranı | % | 0.05 | 0.05 | 0.05 |
| 16 | IP koruma derecesi - Kabin | IP4X | IP4X | IP4X | |
| IP koruma derecesi‑Gaz tankı | IP67 | IP67 | IP67 |
Fazlar arasında veya faz ile toprak arasında kısa devre meydana geldiğinde arıza göstergesi alarm verir göstergesi. Bakım personeli, etkilenen besleyiciyi tanımlamak ve arızayı daraltmak için sinyali kullanabilir konum.
Merkezi izleme gerektiren projelerde arıza bilgileri izleme merkezine iletilebilir. İzleme bilgisayarı ilgili arıza bölümünü ve konumunu görüntüleyerek bakım ekiplerinin arızaları azaltmasına yardımcı olur. arıza arama süresi ve gücü daha verimli bir şekilde geri yükleme.
SF6 kabininin ana bileşenleri kapalı bir sistem olarak tasarlanmıştır ve genellikle rutin işlemler gerektirmez normal çalışma koşullarında belirtilen servis ömrü boyunca bakım.
Gaz tankı, uzun süreli korozyon direnci sağlayan paslanmaz çelikten üretilmiştir. Mekanik Çalıştırma bileşenleri gaz tankının dışında konumlandırılarak muayene, çalıştırma ve bileşen değişimi yapılır Servis gerektiğinde daha kullanışlıdır.
Aşırı toza, kuma veya kirliliğe maruz kalan kurulumlar için, mekanik dönen parçaların periyodik muayenesi ve yağlama koşulları önerilir.
USRM6 serisi, basınçla kapatılmış bir gaz sistemi kullanır ve normal koşullar altında özel gaz muayenesi gerektirmez. çalışma koşulları.
Çalıştırmadan önce manometre kontrol edilmelidir. Normal koşullar altında basınç göstergesinin Yeşil çalışma alanı içerisinde kalın. Referans basıncı 0,14 MPa'dır ve gaz basıncı bu değerin üzerinde tutulur Belirtilen sızdırmazlık koşulları altında 20°C'de 0,135 MPa.
Beklenen yıllık gaz kaçağı oranı %0,1'den azdır ve bu da uzun vadeli gaz sızdırmazlık performansını destekler.
22kv Sf6 Gis Rmu Halka Ana Ünite Hücresi, IEC 298 gerekliliklerine göre geliştirilmiştir. Normal çalışma koşullarında 30 yıldan fazla hizmet ömrü.
Hava geçirmez anahtar tasarımı, beklenen servis süresi boyunca gaz sızdırmazlığının korunmasına yardımcı olarak, gazla ilgili sık bakım ve müşterilerin uzun vadeli işletme maliyetlerini kontrol etmelerine yardımcı olmak.
| Önemli Husus | Usune 22kV SF6 GIS RMU | Geleneksel RMU |
| Yalıtım | SF6 gazı yalıtımlı | Ekipman tasarımına bağlıdır |
| Arıza Tespiti | İsteğe bağlı yerel ve uzak arıza göstergesi | Genellikle manuel incelemeye daha çok güvenir |
| İzleme | Dijital koruma ve iletişim mevcut | Ayrı izleme ekipmanı gerektirebilir |
| Emniyet | Canlı gösterge ve elektriksel/manyetik kilitleme | Yapılandırmaya bağlıdır |
| Bakım | Düşük bakım gereksinimlerine sahip sızdırmaz birincil sistem | Bakım gereksinimleri farklılık gösterir |
| Gaz Tankı | Paslanmaz çelik sızdırmaz tank | İnşaata bağlıdır |
| Servis Ömrü | Normal koşullar altında 30 yılı aşkın bir süre için tasarlanmıştır | Ürün tasarımına ve bakımına bağlıdır |
Usune 22kv Sf6 Gis Rmu Halka Ana Ünite Şalt Cihazı, birden fazla endüstriyel dağıtım ağları için uygundur. besleyicilerin güvenilir anahtarlamaya ve hızlı arıza tespitine ihtiyacı vardır. Arıza göstergeleri ve dijital koruma cihazları yardımcı olabilir bakım ekipleri anormal bölümleri daha verimli bir şekilde tespit eder.
RMU, dağıtım transformatörleri için mikrobilgisayar koruma ve ölçüm fonksiyonlarıyla yapılandırılabilir, orta gerilim şebekesinde akım ve gerilim izleme, alarm ve koruma fonksiyonlarını sağlar.
Akıllı güç dağıtım sistemleri geliştiren müşteriler için RMU, koruma, ölçüm ve arıza bağlantılarını sağlayabilir. uzaktan arıza tanımlamayı destekleyen merkezi bir izleme sistemine gösterge ve iletişim fonksiyonları ve daha verimli ağ yönetimi.
Bir müşteri, çoklu bağlantılara sahip bir endüstriyel halka ağı için Usune 22kv Sf6 Gis Rmu Halka Ana Ünite Anahtarlama Cihazını kullandı. gelen ve giden besleyiciler. Devreye alma sırasında müşteri, operatörlerin hızlı bir şekilde Bir faz-faz veya faz-toprak arızası oluştuğunda etkilenen fideri tanımlayın. Entegre arıza göstergesi Yerel alarm bilgileri sağlanarak bakım personelinin arıza bölümünü daraltmasına yardımcı olundu yerinde inceleme.
Bir trafo dağıtım uygulaması için müşteri, mikro bilgisayar korumalı RMU'yu seçti ve kontrol cihazı. Sistem, koruma ve alarmın yanı sıra dijital akım ve gerilim izleme olanağı da sağladı işlevler. Müşteri, trafo çalışma koşullarını izlemek için bu konfigürasyonu daha uygun buldu yalnızca geleneksel röle korumasına güvenmek yerine.
Merkezi dağıtım izlemeye ihtiyaç duyan bir müşteri, RMU'nun arıza göstergesini ve dijital korumasını bağladı izleme merkezine bağlı olarak çalışır. Bir arıza sinyali üretildiğinde, izleme ekranı arızayı tanımlayabilir. ilgili arıza bölümü, operasyon ekibinin saha denetiminin nerede gerekli olduğunu belirlemesine olanak tanır ve Sorun giderme verimliliğini artırın.
RMU'yu normal servis koşullarında çalıştıran müşteriler için kapalı SF6 gaz tankı, rutin iç bakım. Müşteriler ayrıca harici mekanik işletim bileşenlerine de değer veriyorlar çünkü bunlar bakım gerektiğinde daha rahat bir şekilde incelenebilir veya değiştirilebilir.
Zhejiang Usune Electric Co, Ltd. ISO 9001 Kalite Yönetim Sistemi, ISO'ya göre yönetim sistemleri kurmuştur. 14001 Çevre Yönetim Sistemi ve ISO 45001 İş Sağlığı ve Güvenliği Yönetim Sistemi.

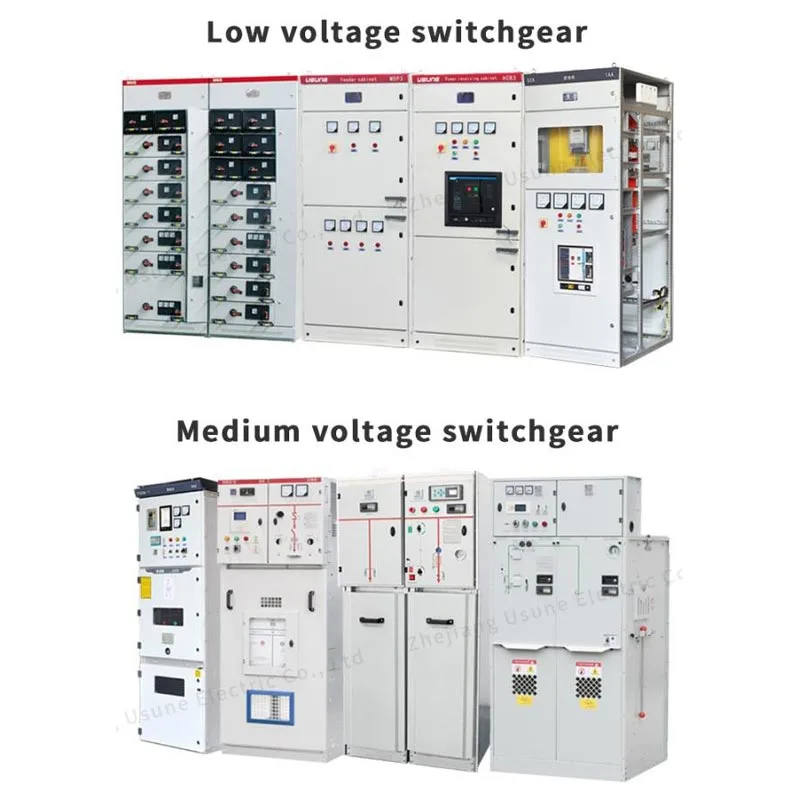

Farklı uluslararası pazar gereksinimlerini karşılamak için Usune orta gerilim şalt ürünleri, ilgili testlerden geçmiştir. CE sertifikası alan geçerli ürünlerle IEC ve GB standart tip testleri. Bu sistemler tutarlılığı destekler orta gerilim enerji dağıtım projeleri için üretim kalitesi, ürün testi ve teknik uyumluluk.
Evet. RMU, faz-faz ve faz-toprak arızalarını tespit edebilen arıza göstergeleriyle donatılabilir ve yerel alarm göstergelerinin sağlanması.
Evet. İlgili iletişim ve izleme sistemi ile donatıldığında arıza bilgileri iletilebilir etkilenen bölümün ve arıza konumunun görüntülenebileceği bir izleme merkezine.
Normal çalışma koşulları altında, basınçla kapatılmış sistem, özel rutin gaz muayenesi gerektirmez. Manometre çalıştırmadan önce kontrol edilmeli ve normal şartlarda yeşil alan içerisinde kalmalıdır.
USRM6 serisi, normal çalışma koşullarında 30 yıldan fazla hizmet ömrüne sahip olacak şekilde tasarlanmıştır. beklenen yıllık gaz kaçağı oranının %0,1'den az olması.
Usune, SF6 yalıtımlı izolasyonu, arıza göstergesini, canlı parça göstergesini, güvenlik kilitlemesini, dijital Tek bir orta gerilim RMU çözümünde koruma ve az bakım gerektiren çalışma, onu modern ring için uygun hale getiriyor ağ ve akıllı dağıtım uygulamaları.
