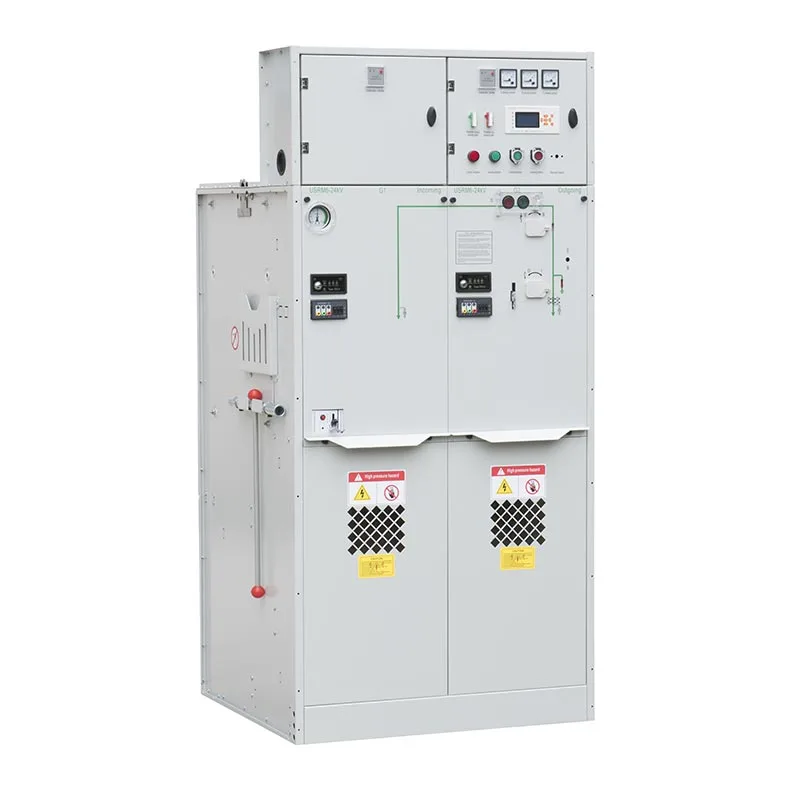

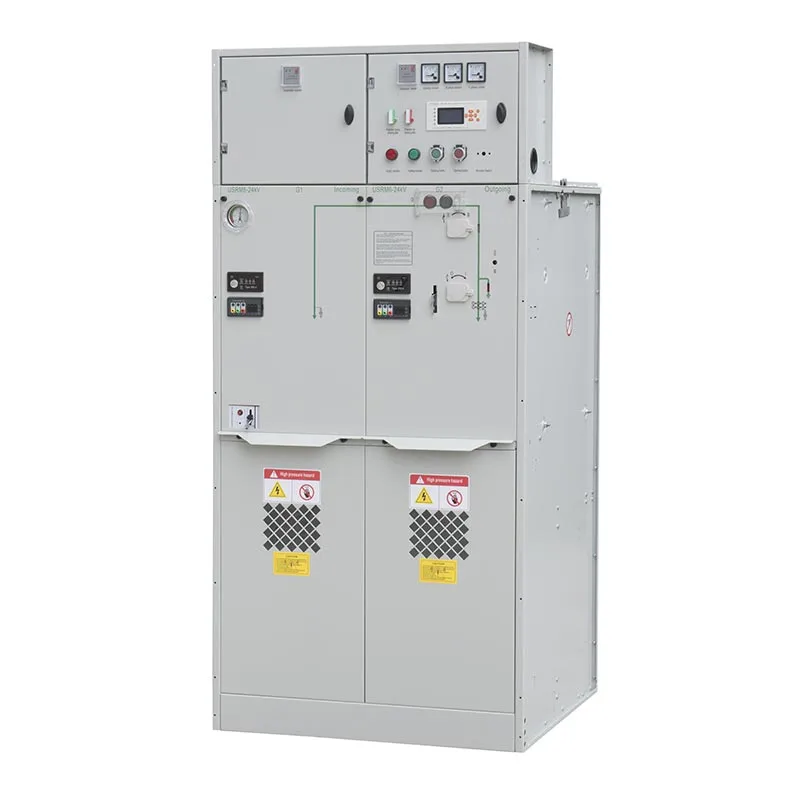

Usune 24kV Gaz Yalıtımlı Şalt Cihazı, belirli dağıtımlara uyum sağlayacak farklı fonksiyonel ünitelerle mevcuttur gereksinimleri. C ünitesi, yük anahtarlama ve dağıtım kontrolü için bir Yük Ayırıcı Anahtar Ünitesidir, F ünitesi ise bir Yük Ayırıcıdır Trafo ve fider koruması için Kesici-Sigorta Kombinasyonu Ünitesi ve V ünitesi ise bir Devre Kesici Ünitesidir. gelişmiş anahtarlama ve koruma fonksiyonları gerektiren uygulamalar.
Kompakt kapalı yapısı, esnek işlevsel konfigürasyonu ve güvenilir yalıtım performansıyla Usune Kurulumu azaltırken güç dağıtım güvenliğini artırmak isteyen müşteriler için pratik bir çözüm sunar uzay.
Sızdırmaz gaz yalıtımlı tasarım, ana elektrik bileşenlerini kapalı bir kabinin içine yerleştirir ve bunların toza, neme ve dış kirlenmeye maruz kalma. Bu kompakt yapı, kurulum alanının optimize edilmesine yardımcı olur ve Mevcut alanın sınırlı olduğu trafo merkezleri, endüstriyel tesisler ve kentsel dağıtım projeleri için özellikle uygundur. sınırlı.
Usune 24kV Gaz Yalıtımlı Şalt Cihazı, dağıtım ağına göre farklı fonksiyonel konfigürasyonları destekler gereksinimleri. C ünitesi güvenilir yük anahtarlaması için bir Yük Ayırıcı Anahtarı kullanır, F ünitesi ise bir yük ayırıcıyı birleştirir Transformatör ve besleyici koruması için sigortalı anahtar, V ünitesi ise uygulamalar için bir devre kesici kullanır daha kapsamlı anahtarlama ve koruma yetenekleri gerektirir.
Şalt donanımı -40°C ila +50°C arasındaki ortam sıcaklıkları için tasarlanmıştır ve 24 saatlik ortalama sıcaklık 35°C'yi aşıyor. 4.000 m'ye kadar irtifalarda kullanılabilirken gaz şarjına özellikle dikkat edilmelidir. ekipman 1.000 m'nin üzerine kurulduğunda basınç. Yüksek rakımlı kurulumlar için son konfigürasyon gerçek çalışma koşullarına göre Usune ile teyit edilmelidir.
Kapalı yapı, çevresel kirliliğin dahili bileşenler üzerindeki etkisini azaltmaya yardımcı olur; Rutin ekipman yönetimini basitleştirin. Bu, şalt cihazının güvenilirliğe ihtiyaç duyan müşteriler için uygun olmasını sağlar. bakım iş yükünü azaltan orta gerilim ekipmanı.
Standart servis yüksekliği 4.000 m'ye kadardır. Ekipman 1.000 m'den daha yüksek bir rakıma kurulduğunda, şarj basıncı gerçek kurulum yüksekliğine göre ayarlanabilir. 2.000'in üzerindeki kurulumlar için m, azaltılmış atmosferik basınca ve bunun sonucunda ortaya çıkan yalıtım gereksinimlerine özel önem verilmelidir.
Ekipman, ortalama sıcaklığın 24°C'nin üzerinde olduğu, -40°C ila +50°C ortam sıcaklığı aralığı için tasarlanmıştır. 35°C'yi aşmayan saatler. Bu geniş çalışma sıcaklığı aralığı, şalt cihazının hem soğuk bölgeye hem de Genel proje koşulları belirtilen gereksinimleri karşıladığında sıcak iklim uygulamaları.
Bağıl nem, 24 saat içinde %95'ten fazla olmayan ve bir günde %90'dan fazla olmayan koşullar için tasarlanmıştır. aylık bazda. Kurulum ortamı aynı zamanda patlayıcı veya aşındırıcı gazlardan da arındırılmış olmalıdır. ekipmanı olumsuz etkiler.
Şalt donanımı, patlayıcı veya aşındırıcı gazların veya ciddi şok ve darbelerin bulunmadığı yerlere kurulmalıdır. GB/T 5582'ye göre çevresel kirlilik düzeyi Seviye III'ü aşmamalıdır. Özel çalışma koşulları Uygun ekipman konfigürasyonunun belirlenebilmesi için üretimden önce imalatçıya iletilmelidir. doğrulandı.
C ünitesi orta gerilim yük anahtarlama ve dağıtım kontrolü için tasarlanmıştır. Pratik bir kullanım sağlar gerek kalmadan güvenilir yük anahtarlamanın gerekli olduğu besleyici ve ağ uygulamaları için konfigürasyon devre kesici tabanlı koruma düzenlemesi.
F ünitesi, anahtarlama ve koruma fonksiyonları sağlamak için yük kesme anahtarını sigortalarla birleştirir. Özellikle Kompakt ekipmanın ve etkili kısa devre korumasının gerekli olduğu transformatör besleyici uygulamaları için uygundur gerekli.
V ünitesi, daha kapsamlı anahtarlama ve koruma fonksiyonları gerektiren uygulamalar için bir devre kesici kullanır. Devre kesme ve koruma koordinasyonunun önemli olduğu orta gerilim dağıtım sistemleri için uygundur. önemli gereksinimler.
| HAYIR. | Öğeler | Birim | Yük kesici anahtar ünitesi | kombinasyon ünitesi | Devre kesici ünitesi |
| 1 | Nominal gerilim | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominal frekans | Hz. | 50 | 50 | 50 |
| 3 | Nominal akım | A | 630 | 125 (sigorta akımına bağlıdır) | 630 |
| 4 | Nominal yalıtım seviyesi‑1dak Frekans dayanım gerilimi‑Faz arası, toprak | kV | 42/65 | 42/65 | 42/65 |
| Nominal yalıtım seviyesi‑1dak Frekans dayanım voltajı‑izolasyon mesafesi | kV | 48/79 | 48/79 | 48/79 | |
| Nominal yalıtım seviyesi‑1dak Frekans dayanım gerilimi‑Kontrol ve yardımcı devre | kV | 2/2 | 2/2 | 2/2 | |
| Nominal yalıtım seviyesi‑Aydınlatma darbe dayanım gerilimi‑Faz arası, toprak | kV | 75/125 | 75/125 | 75/125 | |
| Nominal yalıtım seviyesi‑Aydınlatma darbesi dayanım gerilimi‑izolasyon mesafesi | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominal kısa devre dayanım akımı | kA/s | 25/4 | —— | 25/4 |
| 6 | Nominal tepe dayanım akımı | KA | 63 | —— | 63 |
| 7 | Nominal kısa devre yapma akımı | KA | 63 | HV sigortasıyla sınırlıdır | 63 |
| 8 | Nominal kısa devre kesme akımı | KA | —— | HV sigortasıyla sınırlıdır | 25/25 |
| 9 | Nominal iletim akımı | A | —— | 1700/1400 | —— |
| 10 | Nominal aktif yük kesme akımı | A | 630 | —— | —— |
| 11 | Nominal kapalı çevrim kesme akımı | A | 630 | —— | 630 |
| 12 | Mekanik ömür yükü kesme anahtarı/CB | Kez | 10000 | 10000 | 20000 |
| Mekanik ömür-İzolasyon/toprak anahtarı | Kez | 5000 | 5000 | 5000 | |
| 13 | Devre direnci | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominal şarj basıncı（20°C gösterge basıncı） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gazın yıllık bağıl kaçak oranı | % | 0.05 | 0.05 | 0.05 |
| 16 | IP koruma derecesi - Kabin | IP4X | IP4X | IP4X | |
| IP koruma derecesi‑Gaz tankı | IP67 | IP67 | IP67 |
Usune 24kV Gaz Yalıtımlı Şalt Cihazı, güvenilir orta gerilim anahtarlama ve Sürekli üretim için koruma şarttır. Kompakt muhafaza, elektrik odası alanını optimize etmeye yardımcı olur, C, F ve V konfigürasyonları ekipmanın farklı fider ve transformatörlerle eşleştirilmesine olanak tanır gereksinimleri.
F ve V üniteleri, koruma ve anahtarlama işlevlerinin olduğu transformatör ve besleyici uygulamaları için yapılandırılabilir. kompakt bir orta gerilim sistemine entegre edilmesi gerekir. Kapalı tasarım ayrıca iç kısmın korunmasına da yardımcı olur çevresel kirlilikten kaynaklanan bileşenler.
Kentsel trafo merkezleri, ticari tesisler ve altyapı projelerinde genellikle ekipman konusunda katı gereksinimler vardır boyut ve operasyonel güvenilirlik. Usune 24kV Gaz Yalıtımlı Şalt Sisteminin kompakt tasarımı, onu aşağıdakiler için uygun kılar: kurulum alanının sınırlı olduğu ve güvenilir orta gerilim dağıtımının gerekli olduğu projeler.
Gaz Yalıtımlı Hücre, gerekli anahtarlama ve korumaya olanak tanıyan kapalı ve kompakt bir yapı kullanır fonksiyonların daha küçük bir kurulum alanına entegre edilmesi. Geleneksel hava yalıtımlı şalt sistemi genellikle daha büyük elektriksel açıklıklar gerektirir, bu da daha fazla alan gereksinimine yol açar.
Usune Gaz Yalıtımlı Şalt Sisteminin kapalı yapısı, dahili elektrikli bileşenlerin doğrudan maruz kalmasını azaltır toza, neme ve dış kirlenmeye karşı. Geleneksel hava yalıtımlı ekipman daha çok Kurulum ortamını çevreleyen ve zorlu yerlerde ek çevre koruması gerektirebilir.
C, F ve V üniteleri, müşterilerin ihtiyaçlarına göre farklı anahtarlama ve koruma fonksiyonlarını seçmelerine olanak tanır. dağıtım gereksinimleri. Bu modüler yaklaşım, tek bir sabit şalt cihazının kullanılmasından daha fazla esneklik sağlar Farklı uygulamalar için yapılandırma.
Usune 24kV Gaz Yalıtımlı Şalt Cihazı, orta gerilim için geçerli Çin standartlarına göre tasarlanmıştır. şalt donanımı ve elektrikli ekipmanlar, yüksek gerilim AC yük kesme anahtarları için GB 3804-2004, yüksek gerilim AC devre kesiciler, yüksek gerilim AC yük kesici anahtar-sigorta kombinasyonları için GB 16926-2009 ve GB 1985-2014 yüksek gerilim AC izolasyonu ve topraklama anahtarları için.
Ekipman ayrıca 3,6kV–40,5kV AC metal mahfazalı anahtarlama donanımı ve kontrol donanımı için GB 3906-2006'ya referans verir, GB/T Yüksek gerilim şalt ve kontrol donanımının ortak teknik gereksinimleri için 11022-2011, muhafaza için GB 4208-2008 koruma, harici izolasyon kirlilik seviyeleri için GB/T 5582-1993 ve AC metal mahfazalı şalt donanımı için DL/T 404-2007 ve kontrol donanımı.
Geçerli diğer gereklilikler arasında mekanik ve elektrikli ürün teknik koşulları için GB/T 13384-2008, GB yer alır Ambalajlama ve taşıma işaretleri için 191-2008 ve yüksek gerilim izolasyon koordinasyonu için GB 311.1-2012 iletim ve dağıtım ekipmanları. Uygulanabilir nihai standartlar ürüne göre onaylanmalıdır. yapılandırma ve hedef pazar.
Usune orta gerilim şalt cihazı kimya tesisleri ve imalat gibi endüstriyel projelerde uygulanmıştır. tesisler. Müşteriler istikrarlı çalışmaya, kompakt kuruluma ve güvenilir koruma performansına odaklanır. Yalıtılmış gaz yalıtımlı yapı, toz, nem ve çevre koşullarının etkisini azaltmaya yardımcı olarak destek sağlar uzun vadeli ekipman güvenilirliği.
Usune ürünleri, hidroelektrik santraller, petrol dahil olmak üzere altyapı ve enerji ile ilgili projeler için tedarik edilmiştir. depolama tesisleri ve ulaşım projeleri. Müşteriler esnek C, F ve V fonksiyonel konfigürasyonuna değer veriyor, bu da şalt sisteminin farklı anahtarlama, koruma ve dağıtım gereksinimlerine uyarlanmasına olanak tanır.
Proje uygulamalarına dayalı olarak müşteriler Usune şalt sistemini çoğunlukla kompakt tasarımı, güvenilir olması nedeniyle takdir ediyor yalıtım performansı, esnek konfigürasyon ve düşük bakım gereksinimleri. Modüler yapı yardımcı olur müşteriler farklı orta gerilim dağıtım sistemlerine göre uygun çözümleri seçerler.
Zhejiang Usune Electric Co, Ltd. ISO 9001 Kalite standardına göre kapsamlı bir kalite yönetim sistemi kurmuştur. Yönetim Sistemi, ISO 14001 Çevre Yönetim Sistemi ve ISO 45001 İş Sağlığı ve Güvenliği Yönetimi Sistem.
Farklı pazar gereksinimlerini karşılamak için Usune 24kV Gaz Yalıtımlı Şalt Cihazı ilgili IEC ve GB standart tipini geçmiştir Testler yapıldı ve CE sertifikası alındı. Ürünler, desteklemek için sıkı kalite kontrol prosedürleri altında üretilmektedir. Küresel orta gerilim güç dağıtım uygulamaları için güvenilir performans, güvenlik ve uyumluluk.
Belirtilen ortam sıcaklığı aralığı -40°C ila +50°C olup, 24 saatin üzerindeki ortalama sıcaklık en fazla 35°C.
Belirtilen bağıl nem 24 saat içinde %95'i, aylık bazda ise %90'ı geçmez. ekipman patlayıcı veya aşındırıcı gazların bulunmadığı bir ortama ve belirtilen sınırlar dahilinde kurulmalıdır. kirlilik seviyesi.
Evet. C, F ve V fonksiyonel üniteleri müşterinin dağıtım ağına, anahtarlama ve koruma gereksinimleri. Özel çalışma ortamları için müşteriler önceden ilgili koşulları sağlamalıdır. Usune'nin uygun konfigürasyonu değerlendirebilmesi için sipariş verin.
Ürün tasarımı, yük kesme anahtarlarını, devre kesiciler, sigorta kombinasyonları, metal mahfazalı şalt sistemi, mahfaza koruması, izolasyon koordinasyonu ve Yüksek gerilim şalt sistemi için genel teknik gereksinimler.
Zhejiang Usune Electric Co, Ltd. farklı güç dağıtımı için orta gerilim elektrik ekipmanı sağlar gereksinimleri. 24kV Gaz Yalıtımlı Hücre, kompakt kapalı yapıyı esnek C, F ve V ile birleştirir Müşterilerin ekipmanı belirli ağ gereksinimlerine göre yapılandırmasına olanak tanıyan fonksiyonel birimler.
Usune ayrıca özel çalışma koşulları için teknik iletişimi de destekler. Yüksek içeren uygulamalar için rakım, aşırı sıcaklıklar veya diğer standart dışı çevre koşulları, müşteriler proje ayrıntılarını sağlayabilir Ekipman konfigürasyonunun ve çalışma parametrelerinin uygun şekilde değerlendirilebilmesi için sipariş vermeden önce.
