Kentsel enerji şebekelerinin, yeni enerji üretiminin ve endüstriyel güç kaynağı sistemlerinin sürekli olarak iyileştirilmesiyle birlikte, kompakt, akıllı ve az bakım gerektiren orta gerilim şalt cihazları, enerji dağıtım mühendisliği için vazgeçilmez bir temel ekipman haline geldi.Devre Kesicili Halka Ana ÜniteXGN15 serisi SF6 hava yalıtımlı halka ana ünitesiyle temsil edilen XGN15 serisi, küçük kaplama alanı, istikrarlı performansı ve güçlü ölçeklenebilirliği nedeniyle yavaş yavaş geleneksel büyük şalt cihazlarının yerini aldı. Bu blog, tarafından üretilen ürünleri alırZhejiang Usune Electric Co., Ltd.Temel olarak ürün özelliklerini, eksiksiz teknik parametreleri, iç yapıyı, işletim özelliklerini, uygulama senaryolarını ve destek hizmetlerini kapsamlı bir şekilde tanıtır.

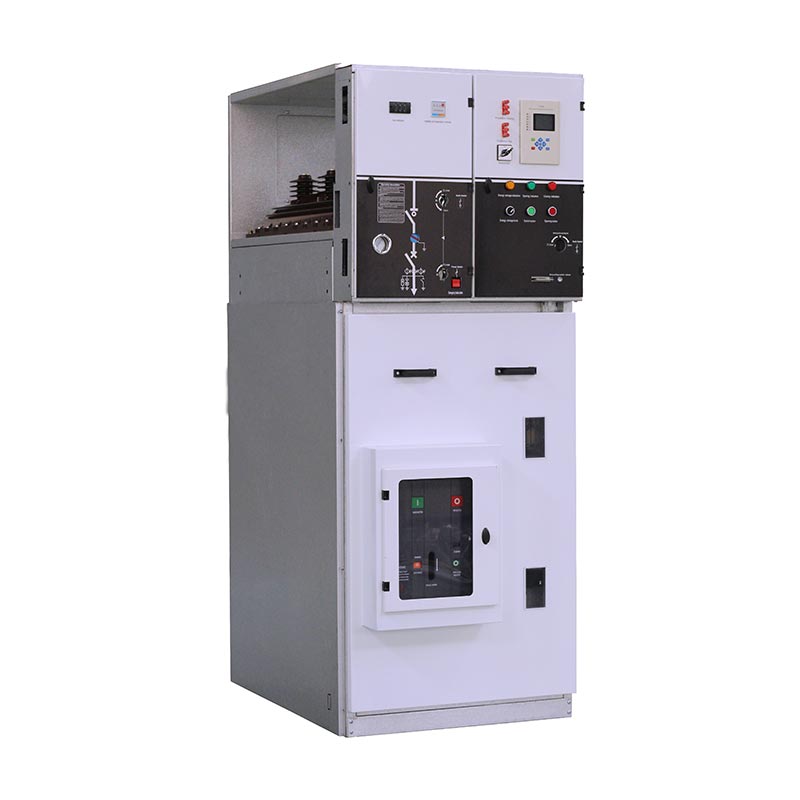

The Devre Kesicili Halka Ana Ünite12kV - 36kV orta gerilim enerji dağıtım sistemleri için özel olarak geliştirilmiş metal mahfazalı modüler hücredir. Gelişmiş SF6 sülfür hekzaflorür yük anahtarı ve hava yalıtım teknolojisini benimseyen bu cihaz, devre kesme, koruma, izleme ve kilitleme fonksiyonlarını tek bir kabinde birleştirir. tarafından bağımsız olarak geliştirilmiş ve üretilmiştir.Zhejiang Usune Electric Co., Ltd.XGN15 serisi ürün, kompakt düzen, esnek çalışma ve güvenilir mekanik kilitleme özelliklerine sahiptir.
Geleneksel şalt kabinlerinden farklı olarak bu halka ana ünite, güç dağıtımı otomasyonu için tasarlanmıştır. Sahada inşaat ve sonraki bakım zorluklarını büyük ölçüde azaltır ve çeşitli dar kurulum alanları için uygundur. Şirketin eksiksiz Ar-Ge, üretim ve test sistemi tarafından desteklenen her üretim bağlantısı, uluslararası standartlara sıkı sıkıya uygundur ve ürünlerin karmaşık güç dağıtım ortamlarında uzun vadeli istikrarlı çalışmasını sağlar. Kentsel ve kırsal elektrik şebekelerinin yenilenmesi, endüstriyel ve sivil güç tedariği, yeni enerji ve yurt içi ve yurt dışındaki diğer alanlarda yaygın olarak tanıtılmaktadır.
Devre Kesicili Halka Ana ÜnitesiOrta gerilim şalt pazarında çoklu çekirdek gücüyle öne çıkıyor. Bağımsız Ar-Ge teknolojisi ve optimize edilmiş tasarımla birleştirildiğinde ana avantajları aşağıdaki şekilde özetlenmektedir:
•Çeşitlendirilmiş Ana Anahtar Konfigürasyonu: Standart olarak kendi ürettiğimiz SF6 yük anahtarı ile donatılmış olup, uzun servis ömrüne, istikrarlı çalışmaya ve düşük bakım maliyetine sahiptir. Kullanıcılar ayrıca farklı güç dağıtım taleplerine uyum sağlayarak kesme kapasitesini ve güvenlik koruma seviyesini iyileştirmek için vakumlu devre kesiciler kurmayı da seçebilirler.
•İkili Çalışma ve Akıllı Yükseltme: Çeşitli saha içi çalışma alışkanlıklarını karşılamak için hem manuel hem de elektrikli çalışma modlarını destekleyin. Uzaktan kontrol, uzaktan sinyalizasyon, uzaktan ölçüm ve uzaktan ayarlamayı gerçekleştirmek, dağıtım otomasyonunun "dört uzaktan" gereksinimlerini tam olarak karşılamak ve akıllı şebeke yönetimini gerçekleştirmek için FTU ve RTU cihazlarıyla eşleştirilebilir.
•Gelişmiş İzleme ve Koruma Teknolojisi: Ekipmanın çalışma durumunu gerçek zamanlı olarak izleyebilen, arızalara hızla yanıt verebilen ve güç dağıtım sistemlerinin ve operatörlerin güvenliğini etkili bir şekilde koruyabilen yerleşik yüksek hassasiyetli sensörler ve koruma röleleri.
•Hafif ve Genişletilebilir Yapı: Taşıma, kaldırma ve kurulum için uygun olan optimize edilmiş montaj şemasını benimser. Modüler tasarım, serbest kombinasyonu ve daha sonra kapasite genişletmeyi destekleyerek pazarın değişen güç talebine esnek bir şekilde uyum sağlar.
• Yüksek Güvenlik ve Kompakt Boyut: Hava yalıtım yapısı + güvenilir mekanik kilitleme cihazı, yanlış çalışmayı etkili bir şekilde önler. Küçük kabin boyutu, sınırlı alana sahip trafo merkezleri ve dağıtım odaları için tercih edilen ekipman olan zemin alanından tasarruf sağlar.
Sistemin istikrarlı ve güvenli çalışmasını sağlamak içinDevre Kesicili Halka Ana Ünite,ekipmanın çalışma ortamı için net gereksinimleri vardır. Tüm ürünler aşağıdaki standartlara uygun olarak test edilmektedir:
1. Maksimum yükseklik: ≤1000m
2. Ortam sıcaklığı aralığı: -35°C ~ 45°C, maksimum sıcaklık farkı 25°C'yi geçmemelidir.
3.Nem standardı: Ortalama günlük bağıl nem ≤95%; Ortalama aylık bağıl nem ≤%90
4.Sismik direnç: 8 derece ve altındaki sismik yoğunluğa uyum sağlayın
5.Saha gereksinimleri: Şiddetli titreşim, darbe, açık ateş, kimyasal korozyon ve patlama tehlikesi yok
Ekipmanın servis ömrünü uzatmak ve operasyonel arızaları önlemek için lütfen kurulumdan önce saha ortamını kontrol edin.
Aşağıdaki tablo XGN15 serisinin tüm standart teknik parametrelerini listelemektedirDevre Kesicili Halka Ana ÜniteTedarik ve mühendislik tasarımı referansınız için 12kV, 24kV ve 36kV üç ana akım voltaj seviyesini kapsayan:
| G/G | İsim | Birim | 12kV | 24kV | 36kV |
| 1 | Nominal gerilim | kV | 12 | 24 | 36 |
| 2 | Nominal akım | A | 630 | 630 | 630 |
| 3 | Nominal kapalı döngü kesme akımı | A | 630 | 630 | 630 |
| 4 | Yük kesme akımına göre derecelendirilmiştir | A | 630 | 630 | 630 |
| 5 | Anma kısa süreli dayanım akımı | KA | 16 | 16 | 16 |
| 6 | Nominal tepe dayanım akımı | KA | 40 | 40 | 40 |
| 7 | Nominal kısa devre yapma akımı | KA | 40 | 40 | 40 |
| 8 | Nominal güç frekansı dayanım gerilimi (Fazdan faza ve fazdan toprağa) | kV | 28 | 50 | 70 |
| 9 | Nominal güç frekansı dayanım gerilimi (Yalıtım mesafesi boyunca) | kV | 32 | 60 | 80 |
| 10 | Nominal yıldırım dayanım gerilimi (Fazdan faza ve fazdan toprağa) | kV | 75 | 125 | 170 |
| 11 | Nominal yıldırım dayanım gerilimi (Yalıtım mesafesi boyunca) | kV | 85 | 145 | 195 |
| 12 | Nominal transfer akımı | A | 630 | 630 | 630 |
| 13 | Mekanik dayanıklılık | operasyon | M1 1000 | M1 1000 | M1 1000 |
| 14 | Elektriksel dayanıklılık | operasyon | E1 | E1 | E1 |
| 15 | SF6 gaz basıncı (20°C) | çubuk | 0.5 | 0.5 | 0.5 |
| 16 | Yıllık kaçak oranı | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Muhafaza koruma derecesi | / | IP3X | IP3X | IP3X |
The Devre Kesicili Halka Ana Ünitebirden fazla kabin tipini ve esnek bileşen konfigürasyonunu destekler. Aşağıdaki tabloda gösterildiği gibi, farklı kabin gövdelerinin 12kV, 24kV ve 36kV sistemler için karşılık gelen boyut standartları vardır:
| HAYIR. | Şalt Tipi | İsteğe Bağlı Yapılandırma | 12kV Boyutlar (G×D×Y, mm) | 24kV Boyutlar (G×D×Y, mm) | 36kV Boyutlar (G×D×Y, mm) |
| 1 | Gelen/Giden LBS Paneli | Yük şalteri, Topraklama şalteri, Ana bara | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Trafo Koruma Paneli | Yük ayırıcısı, Topraklama ayırıcısı, Sigorta, Ana bara | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Ölçüm Paneli | Trafo, Sigorta, Ana bara | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB Giden Paneli | Kesici, Akım trafosu, Yük ayırıcısı, Topraklama ayırıcısı, Röle koruma, Ana bara | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | Ölçüm Panelli CB Çıkışı | Kesici, Akım trafosu, Trafo, Yük şalteri, Topraklama şalteri, Röle koruma, Ana bara | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Genel Kabin Yapısı
KabineDevre Kesicili Halka Ana Ünitenet bölme ve güçlü güvenlik ile üst ve alt bağımsız birimlere ayrılmıştır:
1.Bara odası: Kabinetin üst kısmında yer alan ana bara, kabinetler arası enerji aktarımını gerçekleştirmek için tüm şalt grubu boyunca uzanır.
2.Ana anahtar odası: Epoksi reçine kapsüllü SF6 yük anahtarı, bir gözlem deliği ve isteğe bağlı SF6 gaz yoğunluğu ölçer ile donatılmıştır.
3.Kablo odası: Paratoner, akım trafosu ve diğer aksesuarlarla donatılabilen kablo tesisatı için geniş alan. Alt plaka ve dolap kapısı, kolay kablo kurulumu için çıkarılabilir.
4.Çalıştırma mekanizması ve alçak gerilim kontrol odası: Çeşitli kontrol döngülerini ve ölçüm cihazlarını destekleyen mekanik kilitleme, konum göstergesi, yardımcı kontaklar, tetikleme bobini ve diğer bileşenlerle donatılmıştır.
XGN15 V modülü halka ana ünitesi, vakumlu devre kesici, SF6 devre kesici, kilitleme mekanizması ve topraklama anahtarından oluşur. Kurulum yöntemleri önden sabit ve yandan sabittir. Yanlış çalışmayı önlemek için devre kesici ve yük anahtarı birbirine kilitlenebilir.
6.2 İki Tip Çalıştırma Mekanizması
• Tip K (Çift fonksiyonlu tek yaylı mekanizma): Yük anahtarı kol veya motorla bağımsız olarak çalıştırılır; topraklama ayırıcısı sıkıştırma yayı ile tahrik edilir ve ayrı bir kol ile çalıştırılır.
• Tip A (Çift fonksiyonlu çift yaylı mekanizma): Yük anahtarı, yaylı enerji depolamayı, destek kolunu, motoru veya düğmeyi tetiklemeyi benimser. Topraklama ayırıcısı, yay tahrikli bağımsız bir kolla çalıştırılır.
Tüm operasyonlarDevre Kesicili Halka Ana Ünitekabin kapısı kapalıyken yapılmalıdır. Operatörlerin standartlaştırılmış süreci takip etmesi gerekir:
7.1 Güç Açıkken Çalıştırma
1. Kabin kapısının tamamen kapalı olduğunu doğrulayın, çalıştırma kolunu üst deliğe yerleştirin ve fren ayırma sesi duyulana ve topraklama anahtarının bağlantısı kesilene kadar saat yönünün tersine 180° döndürün.
2. Kolu alt deliğe yerleştirin ve kapanma sesi duyulana kadar saat yönünde 180° döndürün. Gösterge çalışma konumundadır ve açılış işlemi tamamlanmıştır.
7.2 Güç Kapatma İşlemi
1. Kolu alt deliğe yerleştirin ve gücü kesmek için saat yönünün tersine 180° döndürün; bir düğme varsa, doğrudan açma düğmesine basın.
2.Kablo odasının gücünün olmadığını doğrulamak için canlı ekranın tamamen söndüğünü kontrol edin. Kolu üst deliğe yerleştirin ve topraklama anahtarını kapatmak için saat yönünde 180° döndürün. Kabin kapısının kilidi açılır ve kapatma işlemi tamamlanır.
Not: Ekipmanın normal basınç aralığında çalıştığından emin olmak için her anahtarlama işleminden önce SF6 basınç göstergesini kontrol edin.
8.1 Taşıma ve Depolama
• Kabin alt tablaya sabitlendiğinde forklift ile taşınabilir; aksi takdirde entegre kaldırma tertibatını kullanın. Ekipman taşıma sırasında dik tutulmalı ve devrilmemelidir.
• Nem, toz ve korozyondan kaçınmak için şalt sistemi açık havada uzun süre saklanmamalıdır.
8.2 Bakım Kuralları
1. Ekipman normal çalışma koşullarında 3 yıl içerisinde bakım gerektirmez ve yaylı çalıştırma mekanizması yağlamaya ihtiyaç duymaz.
2. Düzenli bakım döngüsü 1 yıldır. Bakım içeriği, tüm elektrik konnektörlerinin sıkılmasını, vakumlanmasını ve dahili bileşenlerin incelenmesini içerir.
3.Tüm anahtarlar ve topraklama anahtarları için düzenli olarak kapatma ve açma testleri yapın ve esnek çalışmayı sağlamak için elektrik devresini test edin.
4. Çalıştırmadan önce röle koruma cihazlarını inceleyin ve hata ayıklayın.
9.1 Ekli Belgeler ve Aksesuarlar
Her bir setDevre Kesicili Halka Ana ÜniteEksiksiz malzemelerle birlikte teslim edilir: Ürün sertifikası, kullanım kılavuzu, mühendislik tasarım çizimleri ve bir takım özel çalıştırma kolu.
9.2 Gerekli Sipariş Bilgileri
Müşterilerin sipariş verirken aşağıdaki bilgileri sağlaması gerekir: Ürünlerin doğru şekilde özelleştirilmesini sağlamak için ana devre bağlantı şeması, şalt cihazı kurulum planı, bileşen modeli, yardımcı döngü şeması ve diğer özel teknik gereksinimler.
Zhejiang Usune Electric Co., Ltd. 2011 yılında kuruldu ve Çin'in ünlü bir elektrik üretim üssü olan Yueqing Ekonomik Kalkınma Bölgesi'nde bulunuyor. Şirketin 8 milyon ABD doları kayıtlı sermayesi, 4300㎡ modern üretim atölyesi ve 100'den fazla profesyonel çalışanı bulunmaktadır. Yıllar süren geliştirme sürecinin ardından üç ana üretim hattı inşa etti: alçak ve orta gerilim şalt üretim hattı, yüksek gerilim devre kesici üretim hattı ve epoksi reçine enjeksiyon üretim hattı.
Şirket, yüksek ve alçak gerilim şalt cihazları, transformatörler, ortak indüktörler, yüksek gerilim devre kesicileri ve anahtar aksesuarlarını kapsayan eksiksiz bir ürün matrisi ile Ar-Ge, üretim ve satışları entegre etmektedir. ISO 9001, ISO 14001 ve ISO 45001 sertifikalarını geçmiştir ve State Grid Corporation of China ve China Demiryolu İnşaat Şirketi'nin nitelikli tedarikçisi haline gelmiştir. 14 yıldan fazla endüstri tecrübesine sahip olan şirket, OEM özelleştirmesini destekleyen deneyimli bir Ar-Ge ekibine ve sıkı QC sistemine sahiptir. Geleneksel üretim döngüsü 15-20 gün içinde kontrol edilir ve tüm ürünler, güvenilir kaliteyi garanti etmek için eksiksiz test raporlarıyla donatılmıştır.
The Devre Kesicili Halka Ana Ünitezengin mühendislik deneyimi biriktirerek yurtiçinde ve yurtdışında birçok önemli projede uygulanmıştır:
•Havacılık fırlatma projeleri
•Huaneng Grubu kimya tesisi ve elektrik santrali projeleri
•Nükleer enerji santralleri, hidroelektrik santralleri ve petrol depolama merkezleri
• Kentsel yerleşim toplulukları, ticari kompleksler ve güç dağıtımını destekleyen doğal alanlar
•318 Ulusal Karayolu, demiryolları, tüneller ve diğer ulaşım güç kaynağı projeleri
İstikrarlı ürün performansı ve düşünceli satış sonrası servis, mühendislik yüklenicilerinden ve son kullanıcılardan oybirliğiyle övgü aldı.
S1: Üretici veya ticaret şirketi misiniz?
C: Biz profesyonel bir doğrudan fabrikayız. TümDevre Kesicili Halka Ana Üniteve diğer elektrikli ürünler, rekabetçi fabrika doğrudan fiyatlarıyla bağımsız olarak üretilmektedir.
S2: Soruşturmayı gönderdikten sonra teklifi ne kadar süre alabilirim?
C: Satış ekibimiz ayrıntılı talebinizi aldıktan sonra 24 saat içinde resmi bir teklif sunacaktır.
S3: Ürünlerin logosunu ve görünümünü özelleştirebilir miyiz?
C: Evet, OEM ve ODM hizmetlerini destekliyoruz ve müşteri logolarını ve şirket bilgilerini gerektiği gibi kabine yazdırabiliyoruz.
S4: Standart üretim teslim süresi nedir?
C: Teslim süresi sipariş miktarına göre belirlenir. Normalde mallar depozito alındıktan sonra 15-20 gün içinde teslim edilebilir.
S5: Kalite kontrol süreciniz nedir?
C: Hammaddelerden, aksesuarlardan bitmiş ürünlere kadar tam süreç denetimi uyguluyoruz. Tüm ekipmanlar, teslimattan önce birden fazla test raporuyla birlikte rutin fabrika testlerine tabi tutulacaktır.
S6: Satış sonrası ürün kalitesi sorunları nasıl çözülür?
C: Herhangi bir kalite sorunu meydana gelirse, lütfen bize fotoğraf veya video gönderin. Teknik ekibimiz 1-3 gün içerisinde hedefe yönelik bir çözüm ortaya koyacaktır.
S7: Ürün garanti süresi nedir?
C: Teslim tarihinden itibaren 12 ay garanti hizmeti veriyoruz.
S8: Neden tedarikçiniz olarak bizi seçmelisiniz?
C: Tek elden güç dağıtım ekipmanı çözümleri sunan 14 yıldan fazla profesyonel deneyime, güçlü Ar-Ge ve özelleştirme yeteneklerine, sıkı kalite kontrole, istikrarlı teslimat döngüsüne ve eksiksiz test raporlarına sahibiz.
Modern orta gerilim halka ağı güç kaynağı için temel ekipman olarak,Devre Kesicili Halka Ana ÜniteKentsel akıllı şebeke, yeni enerji güç üretimi ve endüstriyel güç dağıtımının gelişim trendine mükemmel şekilde uyum sağlayan kompakt yapı, akıllı fonksiyon, düşük bakım ve yüksek güvenliği bir araya getirir. Güçlü Ar-Ge gücü, standart üretim hatları ve mükemmel kalite kontrol sistemi ile desteklenen,Zhejiang Usune Electric Co., Ltd.küresel müşteriler için yüksek kaliteli, özelleştirilebilir ring ana üniteleri ve eksiksiz bir destek hizmetleri seti sağlar.
İster enerji mühendisliği müteahhitliği, elektrikli ekipman toptan satışı, yeni enerji projesi inşaatı veya kentsel şebeke yenilemesi yapıyor olun, ürünlerimiz çeşitli tedarik ve mühendislik ihtiyaçlarınızı karşılayabilir. Ürün parametreleri, özelleştirilmiş şemalar, teklif ve proje işbirliği detayları hakkında daha fazla bilgi edinmek isterseniz lütfen çekinmeyin.bize Ulaşın. Profesyonel uluslararası satış ve teknik ekibimiz size zamanında cevap verecek, ücretsiz numune desteği ve profesyonel teknik rehberlik sağlayacak ve tüm dünyadaki ortaklarla uzun vadeli kazan-kazan işbirliği ilişkileri kurmayı dört gözle bekleyecektir.
