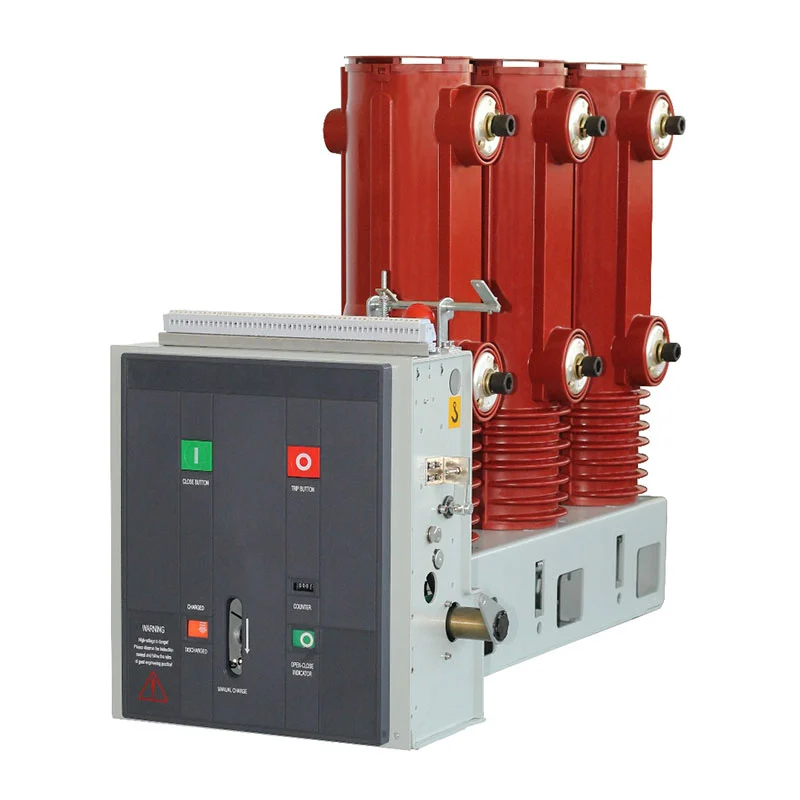

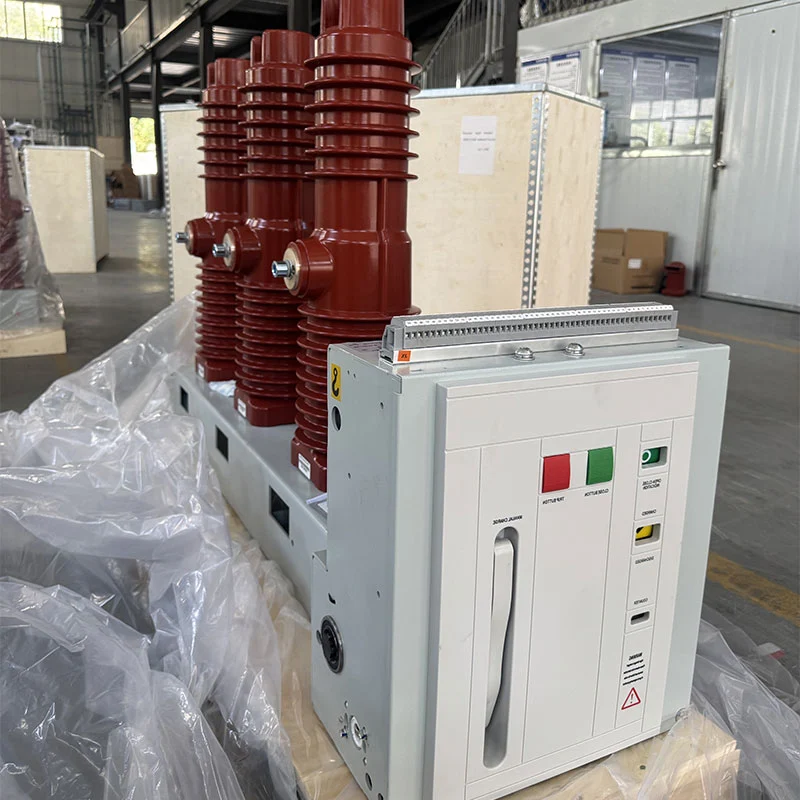

ZN85C-40.5 40.5kV Kapalı Alan Vakumlu Devre Kesici

Komple şalt kabinlerinin aksine, bu ZN85C-40.5 40.5kV İç Mekan Vakumlu Devre Kesici çekirdeğe odaklanır Güç devresinin anahtarlama işlevi. Sabit yana monteli yapısı, modüler yaylı çalışma mekanizması ve vakum kesintisi teknolojisi, sistemler de dahil olmak üzere 40,5kV sınıfı iç mekan uygulamaları için pratik bir çözüm sunar sık anahtarlama işlemlerinin gerekli olduğu yerlerde.

Tutarlı Anahtarlama için Mekanik Tasarım

Modüler Yaylı Çalıştırma Mekanizması

Çalıştırma mekanizması, 40,5kV vakumlu devre kesicinin özelliklerine göre özel olarak tasarlanmıştır. o kesici çerçevesi içine monte edilmiş modüler bir yay mekanizmasını benimser ve mekanik çıkış özelliklerine olanak tanır vakum kesicinin çalışma gereksinimlerini karşılamak için.

Mekanizma, kesicinin üst ve alt düzeni etrafında tasarlanmıştır ve kesicinin entegre bir parçasını oluşturur. genel yapı. Bu konfigürasyon mekanik aktarım yolunu basitleştirirken aynı zamanda aktarım için sağlam bir temel sağlar. Kapama ve açma işlemleri.

Sabit Yana Monte Yapı

Sabit yana monteli konfigürasyon, kesicinin bir güç kaynağı olarak kurulduğu iç mekan elektrikli ekipmanı için tasarlanmıştır. özel anahtarlama bileşeni. Proje tasarımına bağlı olarak sağdan çıkış, üstten çıkış gibi konfigürasyonlar gelen ve gömülü düzenlemeler seçilebilir.

Komple çekmeceli şalt panosuyla karşılaştırıldığında bu yapı, proje tasarımcısının projeye odaklanmasını sağlar. kesicinin spesifikasyonlara göre gerekli birincil ve ikincil elektrikli ekipmanlarla entegre edilmesi sistem düzenlemesi.

Enerji Depolama ve İşletme Süreci

Bahar Enerji Depolama

Kapanma enerjisi yay mekanizmasında mekanik olarak depolanır. Enerji depolaması motor aracılığıyla tamamlanabilir veya enerji depolama koluyla manuel olarak. Motorlu çalışma sırasında, transmisyon dişli sistemi, enerji depolama şaftı ve belirlenen depolanmış enerji konumuna ulaşılıncaya kadar kapatma yayını gerer.

Enerji depolaması tamamlandıktan sonra tutma mekanizması yayı yerinde tutar ve enerji depolama mekanizması göstergesi karşılık gelen duruma değişir. Yardımcı anahtar aynı zamanda motor güç kaynağının bağlantısını da keser. depolanan enerji konumuna ulaşıldığında kesici kapatma komutu için hazır kalır.

Kapanış Operasyonu

Kapatma işlemi, kapatma düğmesi aracılığıyla manuel olarak veya kumanda aracılığıyla elektrikli olarak başlatılabilir. devre. Kapanış elektromıknatısı çalıştığında, depolanan yay enerjisi kam aracılığıyla serbest bırakılır ve iletim mekanizması.

Bağlantı mekanizması daha sonra yalıtılmış çalıştırma çubuğunu ve hareketli kontağı kapanma konumuna doğru hareket ettirirken temas yayının sıkıştırılması. Kapanma stroku tamamlandıktan sonra tutma mekanizması kapalı kalmayı sürdürür. konumu ve yardımcı anahtar buna göre değişir.

Açılış Operasyonu

Açma manuel olarak veya elektrikli açma komutuyla başlatılabilir. Açma serbest bırakma mekanizması kilidi açar kapatma tutucusu, kontakta depolanan enerjinin ve frenleme yaylarının vakum kesiciyi ayırmasına olanak tanır kişiler.

Açılma hareketinin son aşamasında hidrolik tampon kalan mekanik enerjiyi emer ve ayırma konumunu kontrol eder. Bu koordineli mekanizma, kontrollü bir açma işleminin sürdürülmesine yardımcı olur.

Elektrik Kontrol Yapılandırması

Bobinleri Kapatma ve Açma

Kesici proje gereksinimlerine göre AC veya DC çalışma gücünde yapılandırılabilir. Sağlanan konfigürasyon, kapama ve açma bobinleri için AC110/220V ve DC110/220V seçeneklerini içerir ve esneklik sağlar farklı trafo merkezi ve endüstriyel kontrol sistemleri için.

Kapanış bobini 288W nominal güce sahipken, açma bobini de 288W olarak belirtiliyor. Normal çalışma voltaj aralığı, kapatma bobini için nominal voltajın %85 ila %110'u ve açma bobini için nominal voltajın %65 ila %120'sidir.

Enerji Depolama Motoru

Enerji depolama motoru bir sonraki kapatma işlemine otomatik hazırlık sağlar. Birlikte verilen ZYJ220 yapılandırma, 90 W nominal giriş gücüne sahip DC220V gücü kullanır. Nominal çalışma voltajında ​​enerji depolama süre 15 saniyeyi geçmeyecek şekilde belirtilir.

Bu düzenleme, kesicinin çalışmadan sonra depolanan enerji durumunu herhangi bir müdahale gerektirmeden geri yüklemesine olanak tanır. sürekli manuel müdahale.

40,5kV Uygulamaları için Vakum Kesintisi

Vakumlu Ark Söndürme Teknolojisi

Vakum kesici, açma işlemi sırasında elektrik devresinin kesilmesinden sorumludur. ne zaman Kontaklar ayrı olduğundan, kesme işlemi vakum kesicinin içinde gerçekleşir. hava yalıtımlı anahtarlama odası.

Vakum kesintisi ve yayla çalışan mekanik şanzımanın kombinasyonu, kesiciyi aşağıdakiler için uygun hale getirir: Güvenilir anahtarlama performansının ve tekrarlanan çalışmanın gerekli olduğu iç mekan orta gerilim uygulamaları.

Sık Çalışmaya Uygun

ZN85C-40.5 serisinin orijinal tasarımı, sık sık anahtarlama gerektiren uygulamaları dikkate alır. Onun işleyişi Mekanizma 40,5kV vakum kesicinin özelliklerine uygun olup motorlu enerji depolaması sistem tekrarlanan manuel şarj ihtiyacını azaltır.

Bu, ekipmanı anahtarlama işlemlerinin yapıldığı endüstriyel tesisler, trafo merkezleri ve enerji santralleri için uygun hale getirir. normal elektrik sistemi yönetiminin bir parçasını oluşturur.

Tipik Uygulama Alanları

Enerji Santralleri

Kesici, enerji üretiminde iç mekan güç dağıtımına ve elektrik kontrol sistemlerine dahil edilebilir Elektrik devrelerinin güvenilir şekilde anahtarlanması ve korunmasının gerekli olduğu tesisler.

Trafo merkezleri

Trafo merkezlerinde, sabit iç mekan konfigürasyonu ilgili yüksek gerilim elektrik sistemine entegre edilebilir. Birincil devre düzenlemesine, kontrol şemasına ve koruma gereksinimlerine göre sistem.

Sanayi ve Maden İşletmeleri

Önemli elektrik yüklerine sahip endüstriyel ve madencilik tesisleri için kesici, anahtarlama ve Bina içi güç dağıtım sistemlerinde koruma fonksiyonlarına sahiptir ve düzenli gerektiren uygulamalar için uygundur. anahtarlama işlemleri.

Uzaktan Kumandalı Elektrik Sistemleri

Kapanma ve açılma işlemleri elektriksel olarak kontrol edilebildiği için kesici bir proje tasarımına göre yerel veya uzaktan çalıştırma için uygun ikincil kontrol sistemi.

Ana Teknik Yapılandırma

Çalışma Ortamı

İç Mekan Hizmet Koşulları

Ekipman iç mekan kurulumuna yöneliktir ve yüksek voltaja uygun bir ortamda kullanılmalıdır. elektrikli ekipman. Nihai projede ortam sıcaklığı, nem, rakım, havalandırma ve Tam elektriksel konfigürasyonu belirlerken diğer çevresel koşullar.

Kurulum Gereksinimleri

Kırıcı şiddetli titreşim, darbe veya aşındırıcı çevre koşullarının olmadığı bir yere kurulmalıdır. Kurulum düzenlemesi ayrıca ekipmanın etrafında yeterli çalışma ve bakım alanı sağlamalı ve kesicinin ve ilgili elektrikli bileşenlerin gerekli mekanik hizalamasını koruyun.

Standartlar ve Kalite Güvencesi

Üretim Yönetimi

Zhejiang Usune Electric Co., Ltd. ürün kalitesini, çevreyi kapsayan entegre bir yönetim sistemi uygulamaktadır. yönetim ve iş sağlığı ve güvenliği. Şirketin ISO 9001, ISO 14001 ve ISO 45001 sertifikaları bulunmaktadır. Bileşen seçiminden montaj ve incelemeye kadar kontrollü üretim süreçlerini desteklemek.

IEC, GB ve CE Uyumluluğu

Ürün, elektriksel parametreler ve konfigürasyonlarla geçerli IEC ve GB standartlarına göre geliştirilmiştir. özel proje gereksinimlerine göre belirlenir. CE sertifikası da uygulanabilir ürün konfigürasyonu, uluslararası projeler için ek dokümantasyon desteği sağlar.

Mühendislik Proje Referansı

Cas-space Roket Fırlatma Projesi

ZN85C-40.5 40,5kV İç Mekan Vakumlu Devre Kesici, Cas-space Roket Fırlatma Projesinde referans alınmıştır, zorlu bir ortamda Usune'un yüksek voltajlı elektrik ekipmanı için pratik bir mühendislik uygulaması örneği sağlıyor endüstriyel ortam.

Ürün Karşılaştırması

Devre Kesici ve Komple Şalt Donanımı

ZN85C-40.5 40,5kV İç Mekan Vakumlu Devre Kesici öncelikle bir anahtarlama ve koruma bileşenidir, aynı zamanda Komple çekmeceli şalt paneli, kesiciyi baralar, kablo bölmeleri, kontrol ekipmanı, koruma cihazları ve diğer kabin bileşenleri. Bu nedenle kesici, projenin gerektirdiği durumlarda daha uygundur. Daha büyük bir elektrik sistemine entegrasyon için özel 40,5kV anahtarlama cihazı.

Usune Proje Desteği

Elektrik Çizimlerine Göre Konfigürasyon

Usune, müşterinin tek hat şemasına, nominal gerilime göre uygun konfigürasyonu belirleyebilir, kontrol gücü, kurulum düzenlemesi ve çalışma gereksinimleri. Bu yaklaşım seçilenin emin olmasına yardımcı olur. kesici çevredeki birincil ve ikincil elektrikli ekipmanlarla uyumludur.

Özelleştirilmiş Elektriksel Parametreler

Özel kontrol voltajları, kurulum düzenlemeleri veya çalıştırma gereksinimleri olan projeler için teknik Konfigürasyon üretimden önce tartışılabilir. Bu, ZN85C-40.5 40.5kV İç Mekan Vakumlu Devre Kesicinin sabit bir standart konfigürasyona dayanmak yerine gerçek elektrik sistemine uyarlanmalıdır.

SSS

Bu ürünün ana uygulaması nedir?

Enerji santrallerinde elektrik kontrolü ve koruması için tasarlanmış, bina içi 40,5kV vakumlu devre kesicidir. trafo merkezleri, endüstriyel tesisler ve madencilik işletmeleri.

Kesici sabit mi yoksa geri çekilebilir mi?

ZN85C-40.5, çekilebilir bir araba yapısı yerine sabit, yana monteli bir konfigürasyon kullanır.

Manuel olarak çalıştırılabilir mi?

Evet. Yay mekanizması manuel enerji depolamayı ve manuel çalışmayı desteklerken, elektrikli çalışma da mevcut.

Hangi kontrol voltajları mevcut?

Kapama ve açma bobinleri proje gereksinimlerine göre AC110/220V veya DC110/220V olarak yapılandırılabilir.

Enerji depolama süreci ne kadar sürer?

ZYJ220 motor konfigürasyonunun belirtilen enerji depolama süresi, nominal voltajda ≤15 saniyedir.

Sık sık geçiş yapmaya uygun mu?

Evet. Ürün, geçerli işletim koşullarına bağlı olarak sık çalıştırma gerektiren uygulamalar için tasarlanmıştır. Koşullar ve teknik konfigürasyon.

Usune kesiciyi özelleştirebilir mi?

Evet. Usune, ürünü proje çizimlerine, elektriksel parametrelere, kontrol gereksinimlerine ve Kurulum koşulları.
