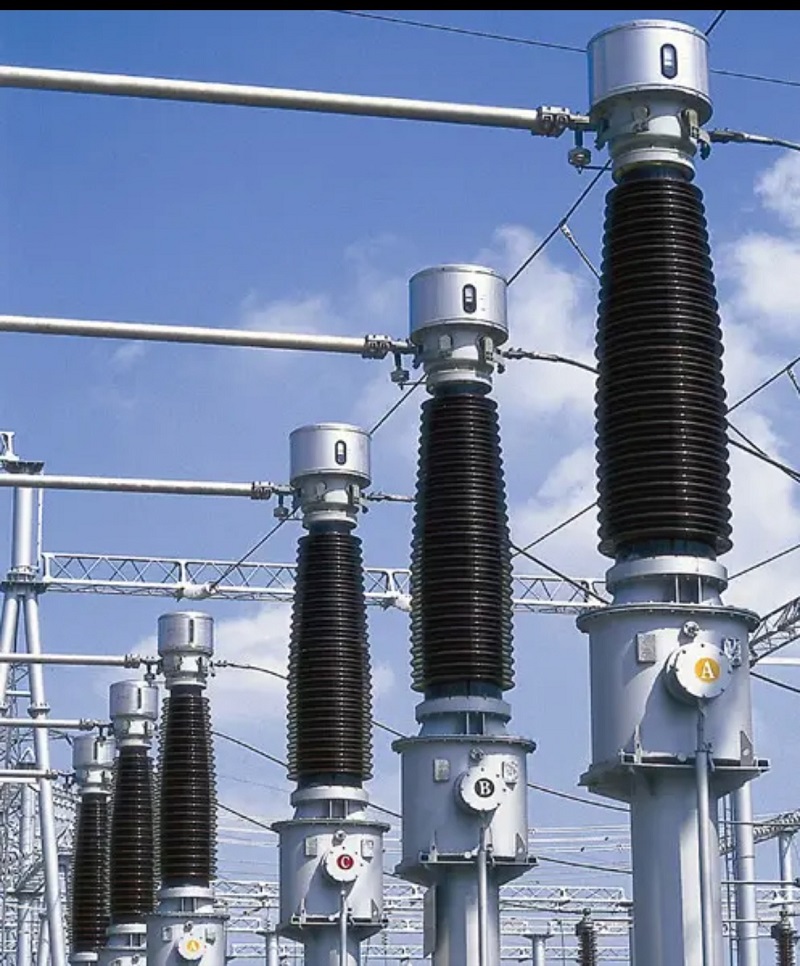

LB6-110kV Akım Trafosu110kV AC güç sistemlerinde akım ölçümü, enerji ölçümü ve röle koruması için tasarlanmış yüksek gerilim akım transformatörüdür. 50Hz ve 60Hz elektrik şebekelerine uygun olan bu transformatör, trafo merkezleri, enerji iletim sistemleri ve endüstriyel güç tesisleri için istikrarlı performans ve yüksek ölçüm doğruluğu sağlar.
Gelişmiş yağa batırılmış yalıtım teknolojisi ve tamamen yalıtılmış yapısıyla LB6-110kV Akım Trafosu, zorlu yüksek voltajlı çalışma koşullarında mükemmel elektrik yalıtımı, güvenilir çalışma ve uzun hizmet ömrü sunar.
LB6-110kV serisi akım trafosu, yüksek gerilim güç uygulamaları için profesyonel bir tasarımı benimser. Ürün modeli, temel teknik özelliklerini temsil eder:
Transformatör, doğruluk sınıfı 0,5 olan bir ölçüm sargısı ve üç koruma sargısı dahil olmak üzere birden fazla ikincil sargıyla donatılmıştır. Çoklu sekonder sargı konfigürasyonu, farklı güç sistemi gereksinimleri için güvenilir akım ölçümü ve koruma fonksiyonları sağlar.
LB6-110kV Akım Trafosuyağ koruyucu üzerindeki harici bağlantı parçasının bağlantı yöntemini değiştirerek çoklu akım oranı konfigürasyonlarını destekler. Seri bağlandığında akım oranı a/c'dir, paralel bağlantı ise 2*a/c akım oranı sağlar.
Bu esnek tasarım, aynı trafo modelinin farklı işletim gereksinimlerine uyum sağlamasına, ekipman değiştirme maliyetlerinin azaltılmasına ve yüksek gerilim güç sistemlerinde uygulama çok yönlülüğünün geliştirilmesine olanak tanır.
LB6-110kV Akım Trafosu, çeşitli çevre koşullarında güvenilir şekilde çalışacak şekilde tasarlanmıştır:
Daha düşük sıcaklıklara veya özel çevresel gereksinimlere sahip uygulamalar için, proje koşullarına göre üretici ile özelleştirilmiş çözümler tartışılabilir.
LB6-110kV Akım Trafosu, yakıt deposu, transformatör gövdesi, porselen burç, yağ koruyucu ve genişleticiden oluşan yağa batırılmış bir yapıyı benimser. Transformatör gövdesi yalıtkan yağa batırılmıştır ve kararlı elektrik performansı için tasarlanmış birincil ve ikincil sargılar içerir.
Birincil sargı U şeklinde bir yapıya sahiptir. Ana yalıtım sistemi, yalıtım katmanları arasında düzenlenmiş çoklu kapasitif ekranlarla kapasitif yağlı kağıt yalıtım teknolojisini kullanır. Dış ekran topraklanırken iç ekran yüksek potansiyele bağlanarak yalıtım performansını ve çalışma güvenliğini artırır.
Birincil sargı iletkeni, yağ koruyucuya bağlı dört terminalle iki bölüme ayrılmıştır. Akım oranı, esnek konfigürasyon seçenekleri sağlayacak şekilde harici kablolama değişiklikleriyle ayarlanabilir.
İkincil sargı, birincil sargının altındaki bir desteğe monte edilir. Tüm sekonder terminaller ve dış ekran terminalleri trafo tankı üzerindeki buat kutusuna bağlanarak montaj ve bakım kolaylığı sağlanır.
LB6-110kV Akım Trafosu, bağlantı kutusunun altına monte edilen harici kablolama kelepçeleri ile pratik bir bağlantı tasarımına sahiptir. Hem bağlantı kutusunda hem de yakıt deposunda topraklama cıvataları bulunur ve bu sayede sekonder sargının ve tüm transformatör yapısının güvenli bir şekilde topraklanması sağlanır.
Transformatör, azaltıcı polarite özelliklerini benimser. Primer akım P1'den P2'ye aktığında, sekonder akım S1'den S2 veya S3'e harici devre üzerinden akar ve ölçüm ve koruma sistemleri için doğru akım iletimi sağlanır.
Yüksek voltaj performansı ve güvenilir koruma fonksiyonları nedeniyle LB6-110kV Akım Trafosu aşağıdaki alanlarda yaygın olarak kullanılır:
LB6-110kV Akım Trafosu, doğru ölçümü, güvenilir yalıtımı, esnek akım oranı tasarımını ve az bakım gerektiren çalışmayı birleştirir. Tamamen sızdırmaz yağa batırılmış yapısı, yüksek voltajlı ortamlarda istikrarlı performans sağlayarak, onu güvenli ve sürekli çalışma gerektiren modern güç sistemleri için güvenilir bir çözüm haline getirir.
