110kv 126kv Bağlantı Kesme Anahtarı İzolatörü

Zhejiang Usune Electric Co., Ltd. kendini tasarım ve araştırmaya adamış profesyonel bir yüksek gerilim elektrik kuruluşudur. ve 12kV ila 245kV arası iç ve dış mekan yüksek gerilim ekipmanlarının geliştirilmesi, fabrika üretimi ve küresel satışı. onun temel ürünler arasında vakumlu devre kesiciler, SF6 devre kesiciler, bağlantı kesme anahtarları, yük anahtarları ve GW4 bulunur serisi 110kv 126kv Bağlantı Kesme Anahtarı İzolatörü. Şirket gelişmiş üretim ekipmanlarından ve sıkı testlerden yararlanıyor süreçler, standart malzeme seçimi, mükemmel işçilik ve kapsamlı bir kalite yönetim sistemi ürün kalitesi için sağlam bir temel oluşturur.

Ürüne Genel Bakış

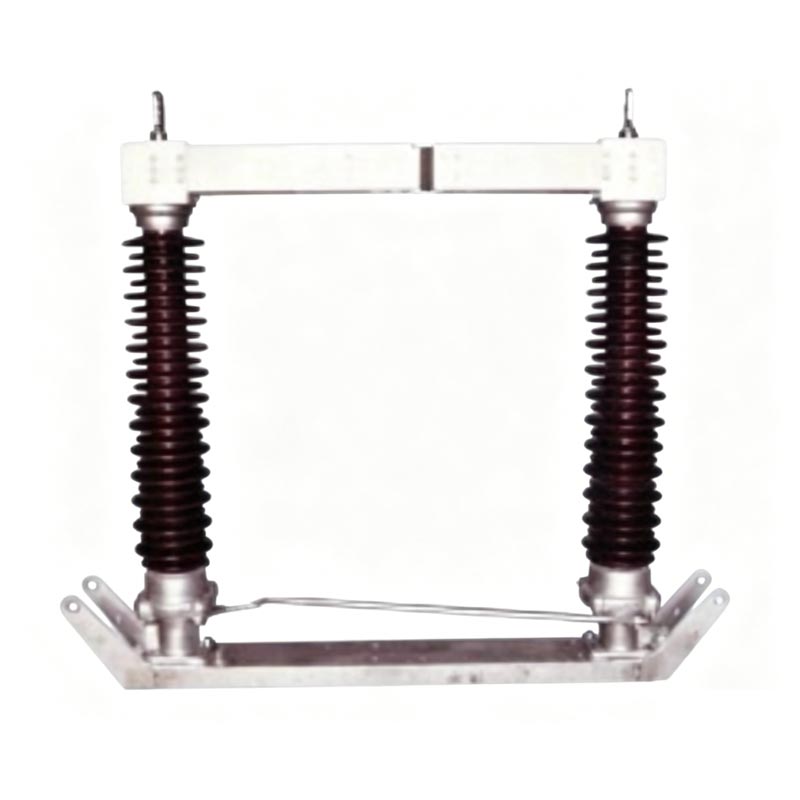

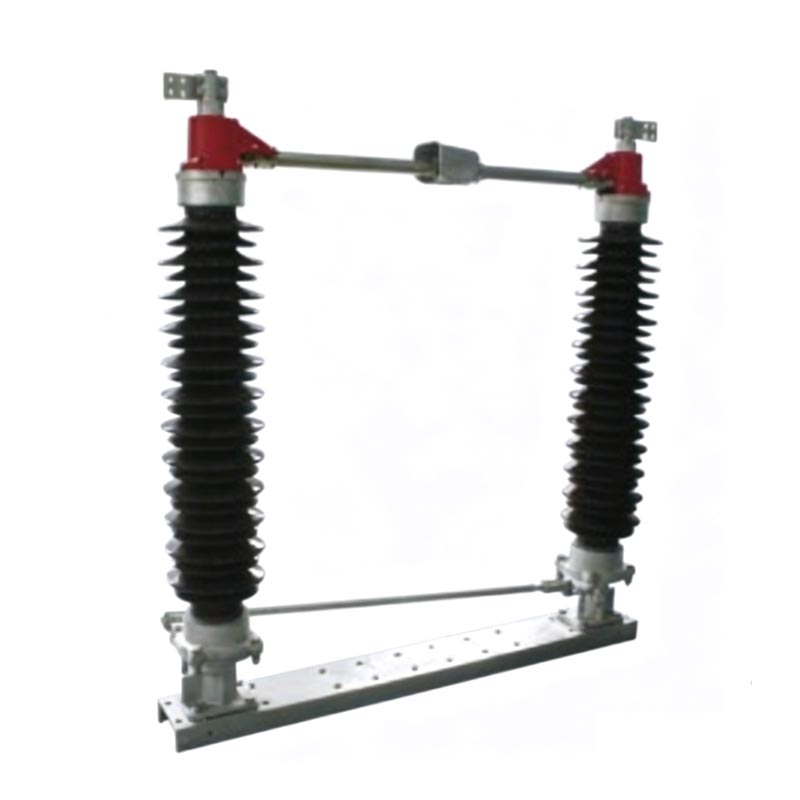

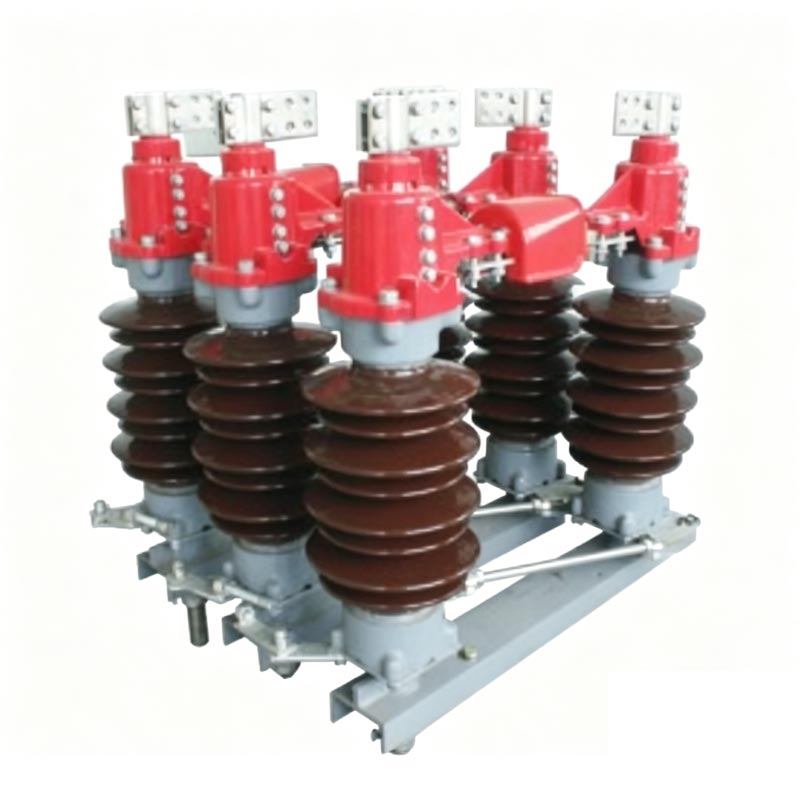

Usune GW4 serisi dış mekan yüksek gerilim bağlantı kesme anahtarı, 110kV ve 126kV güçte temel bir ekipman parçasıdır sistemler. Öncelikle yüksüz koşullar altında devre anahtarlaması için kullanılır ve görünür izolasyon açıklığı sağlar. ekipman bakımı ve operatör güvenliğinin sağlanması. 110kv 126kv'nin elektriksel ve mekanik performansı Bağlantı Kesme Anahtarı İzolatörü, GB1985 "AC Yüksek Gerilim Bağlantı Kesme Anahtarları ve ulusal standartları ile tamamen uyumludur. Topraklama Anahtarları," DL486 "AC Yüksek Gerilim Bağlantı Kesme Anahtarı Sipariş Teknik Koşulları" ve IEC uluslararası standartlar.

Yapısal Özellikler:

1. Yapı Türü: Çift sütunlu tek kutuplu yapı; üç kutup bir şaft aracılığıyla mekanik olarak bağlanmıştır. senkronize çalışma.
2. Çekirdek Bileşenler: Sağlam bir taban, yüksek yalıtımlı porselen sütunlar ve hassas iletken sistemden oluşur.
3. Çalışma Mekanizması: Her bir direk, rulmanlara monte edilmiş iki adet seramik sütun içerir. İletken anahtar bölünmüştür Senkronize açılmayı sağlamak için çapraz bağlama mekanizması yoluyla yatay olarak 91° dönen iki yarıya bölünür ve aynı yönde kapanıyor.
4. Temas Noktası: İki seramik sütun arasında yer alır ve istikrarlı temas ve son derece düşük direnç sağlar.

Teknik Avantajlar:

1. Uyumlu ve Güvenilir: Ulusal ve IEC standartlarına tam uyumlu, istikrarlı performans ve uzun kullanım ömrü sunan servis ömrü.
2. Mükemmel Yalıtım: Yüksek kaliteli seramik sütunlar, yüksek yalıtım gücü ve mükemmel kirlilik önleme sağlar ve parlama önleme performansı.
3. Sorunsuz Çalışma: Hassas bağlantı mekanizması, minimum mekanik aşınmayla esnek ve düzgün çalışma sağlar.
4. Uygun Kurulum ve Bakım: Kompakt ve makul yapı, yerinde kolay kurulum ve minimum bakım.
5. Güçlü Çevresel Uyarlanabilirlik: Yüksek rakım, kirli ve çeşitli dış mekan iklimleri için uygundur. kıyı bölgeleri.

Gerçek Dünya Uygulama Örneği

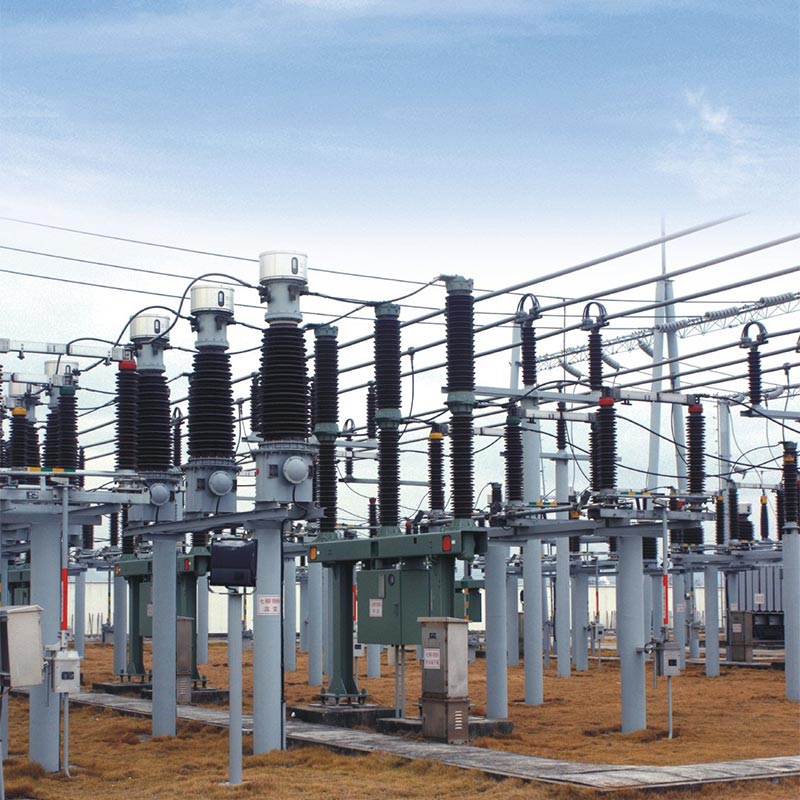

1. Proje Adı: Doğu Çin 110kV Kentsel Trafo Merkezi Yükseltme Projesi
2. Yer: Zhejiang Eyaleti, Çin
3. Zaman: 2024-2025
4. Ayrıntılar: Usune, iyileştirme amacıyla bu önemli kentsel enerji şebekesi yükseltme projesi için 36 GW4-126kV bağlantı kesme anahtarı sağladı 20 kilometrekarelik ticari ve yerleşim alanının güç kaynağı güvenilirliği.
5. Çalışma Performansı: Kurulum ve devreye alma 45 gün içerisinde başarıyla tamamlandı. Kararlı 2025 yılında en yüksek yaz yükü altında (nominal akımın 1,2 katı) çalışma, aşırı ısınma veya zayıf temas olmadan gerçekleştirildi sorunlar. Yıllık izolasyon ve mekanik kontrollerde sıfır hata tespit edildi. Bakım iş yükü şu şekilde azaltıldı: Eski anahtarlara kıyasla %40 oranında, trafo merkezi bakım güvenliğini önemli ölçüde artırır.
6. Müşteri Geri Bildirimi: "Ayırma anahtarlarının kullanılması trafo merkezinin güvenliğini ve verimliliğini önemli ölçüde artırdı operasyon. Kaliteleri ve stabiliteleri olağanüstüdür. Tercih ettiğimiz tedarikçi olarak Usune'u seçmeye devam edeceğiz."

Ana Teknik Parametreler

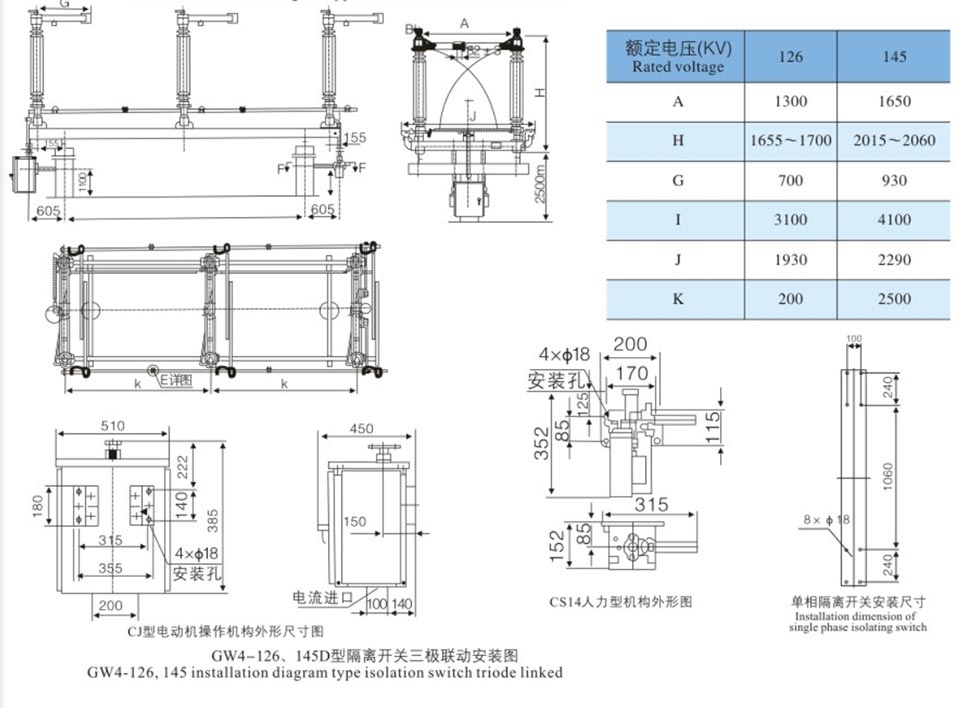

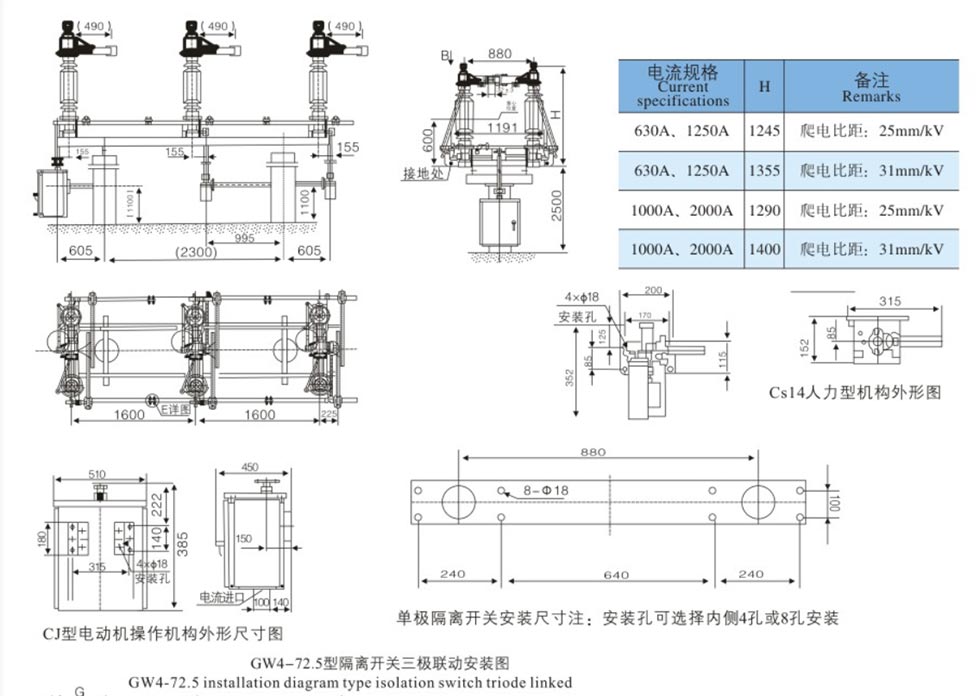

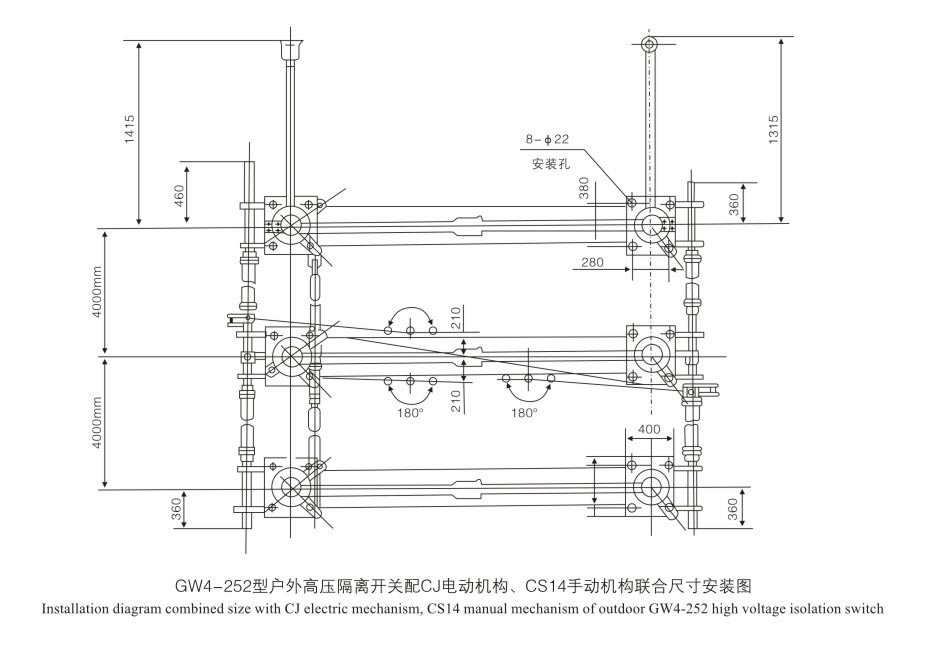

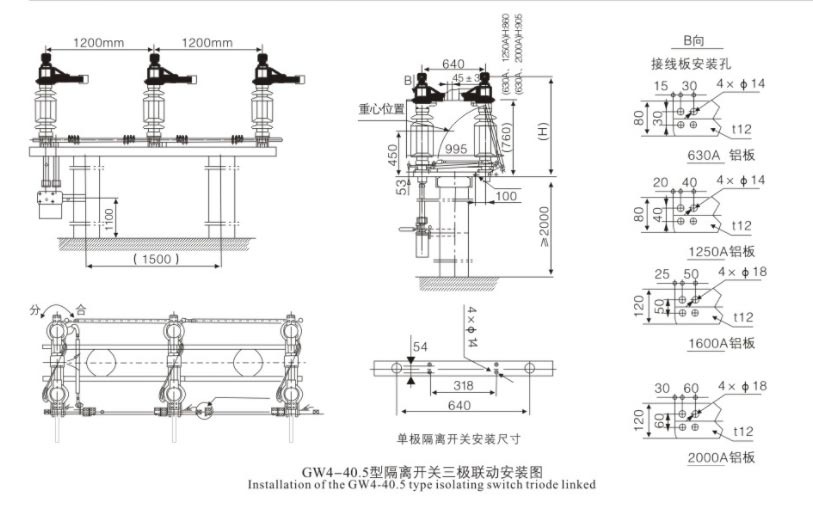

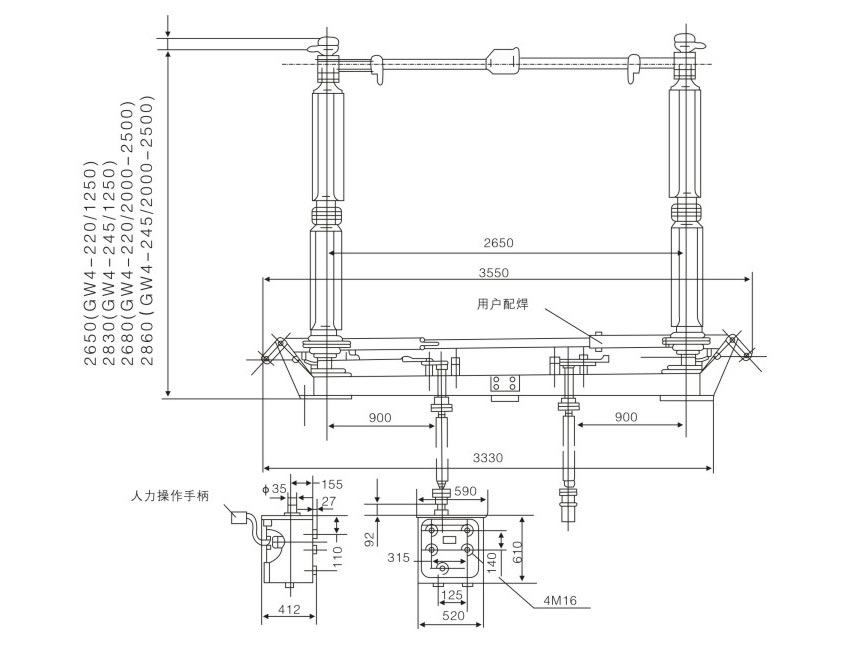

Dış Boyutlar

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: GW4 serisi 110kV 126kV Bağlantı Kesme Anahtarı İzolatörü yük akımını veya kısa devre akımını kesebilir mi?

C: Hayır. 110kv 126kv Bağlantı Kesme Anahtarı İzolatörleri yalnızca yüksüz koşullar altında devre anahtarlaması için tasarlanmıştır. voltaj ile. Devre kesicilerle birlikte kullanılmaları gerekir. Çalıştırmadan önce devre mutlaka Ayırma anahtarını çalıştırmadan önce enerjinin kesilmesini sağlamak için devre kesici kullanılarak bağlantısı kesilir.

S2: Bu ürün hangi çevre koşulları için uygundur?

C: Aşağıdaki ortamlarda kararlı bir şekilde çalışabilir: ortam sıcaklığı -30°C ila +40°C; rakım ≤2000m (daha yüksek rakım modelleri istek üzerine özelleştirilebilir); genelden orta ve ağır kirliliğe kadar kirlilik seviyesi (kirliliğe dayanıklı modeller mevcuttur); rüzgar hızı ≤35m/s; sismik yoğunluk ≤8 derece.

Çözüm

Yüksek voltajlı elektrikli ekipmanların profesyonel üreticisi olan Usune Electric'in GW4 serisi 110kv 126kv Bağlantı Kesme Anahtarı İzolatörü İzolatörleri, gelişmiş tasarım, yüksek kaliteli malzemeler ve hassas üretimi birleştirir, Bu da onları enerji santralleri, trafo merkezleri ve büyük endüstriyel tesisler için ideal bir seçim haline getiriyor. Güvenli sağlarlar, güvenilir ve uzun ömürlü elektriksel izolasyon koruması. Kapsamlı bir kalite sistemine ve olgun bir alana dayanmaktadır. Usune, dünya çapında çeşitli kritik güç altyapısı projelerini desteklemeye kararlıdır.
