Zhejiang Usune Electric Co., Ltd. Ar-Ge, tasarım, üretim ve satışı entegre eden profesyonel bir fabrikadır. onun ana ürünler arasında 12kV~245kV iç ve dış mekan yüksek gerilim vakumlu devre kesiciler, SF6 devre kesiciler, yük anahtarlar ve çeşitli bağlantı kesme anahtarları. Hem enerji mühendisliği projeleri için güvenilir bir profesyonel tedarikçidir yurtiçinde ve yurtdışında.
Usune Gw4 Bağlantı Kesme Anahtarı, üç fazlı AC 50Hz/60Hz güç sistemleri için özel olarak tasarlanmıştır. Onun birincil işlevi, yüksek gerilim devrelerini enerjili, yüksüz koşullar altında bağlamak veya bağlantısını kesmek ve görünürlük sağlamaktır. baraların, devre kesicilerin, transformatörlerin ve diğer yüksek voltajın bakımı için elektriksel izolasyon açıklığı Ekipman.
-GB 1985-2004: AC Yüksek Gerilim Bağlantı Kesme Anahtarları ve Topraklama Anahtarları
-IEC 62271-102: Yüksek Gerilim Şalt ve Kontrol Donanımı
-GB/T 11022: Yüksek Gerilim Şalt ve Kontrol Cihazları için Genel Özellikler

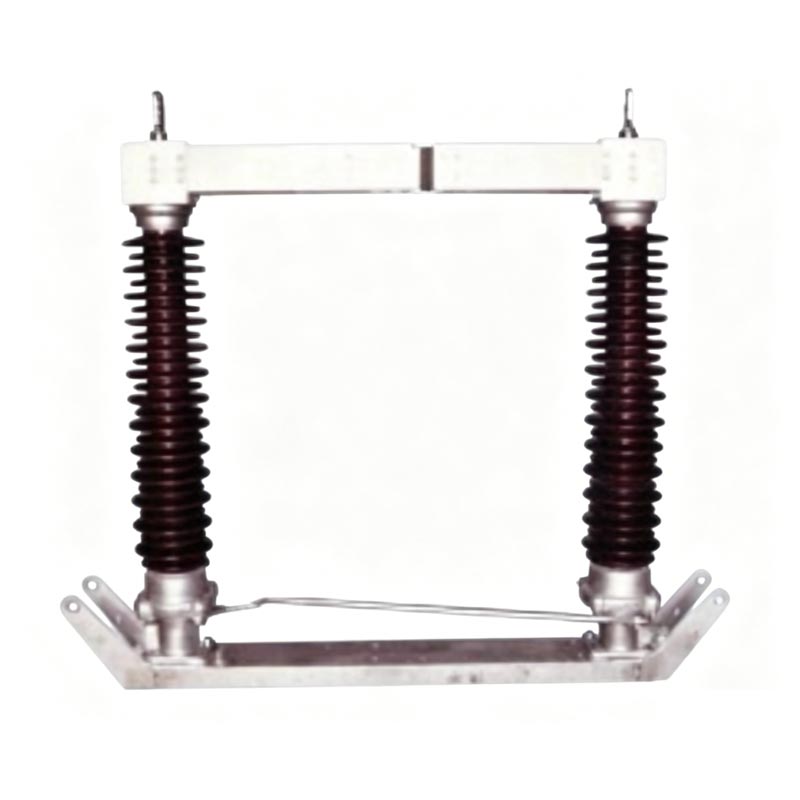

GW4 Serisi: Çift direkli izolatör, yatay döner, kesintili tip
1. Çift direkli izolatör yapısı, faz başına iki direk izolatörü eşzamanlı olarak yatay olarak 90° döner.
2. Ana kontaklar merkezi kırık, gümüş kaplı bakır kontaklar, düşük kontak direnci ve iyi iletkenliktir.
3. Taban, sıcak daldırma galvanizli çelikten, sızdırmaz yataklı, korozyona dayanıklı ve uzun ömürlüdür.
4. GW4 Bağlantı Kesme Anahtarı, mekanik olarak tek taraflı veya çift taraflı topraklama anahtarlarıyla donatılabilir.
Operasyonel güvenliği sağlamak için kilitleme.
5. Çalıştırma mekanizması manuel (CS14G, CS17G) veya elektrikli (CJ6B, CJ11, XCJ-I) olabilir.
| Parametre | Şartname |
| Nominal Gerilim | 126kV (110kV sistem) |
| Nominal Frekans | 50Hz |
| Nominal Akım | 630A, 1250A, 1600A, 2000A, 2500A |
| Nominal Kısa Süreli Dayanım Akımı (1s) | 31,5kA, 40kA, 50kA |
| Nominal Tepe Dayanım Akımı | 80kA, 100kA, 125kA |
| 1dk Kuru AC Dayanım Gerilimi | - Topraklama: 140kV- Çapraz geçiş: 160kV |
| Çalışma Sıcaklığı | -40°C ila +40°C |
| Rakım | ≤ 2000m |

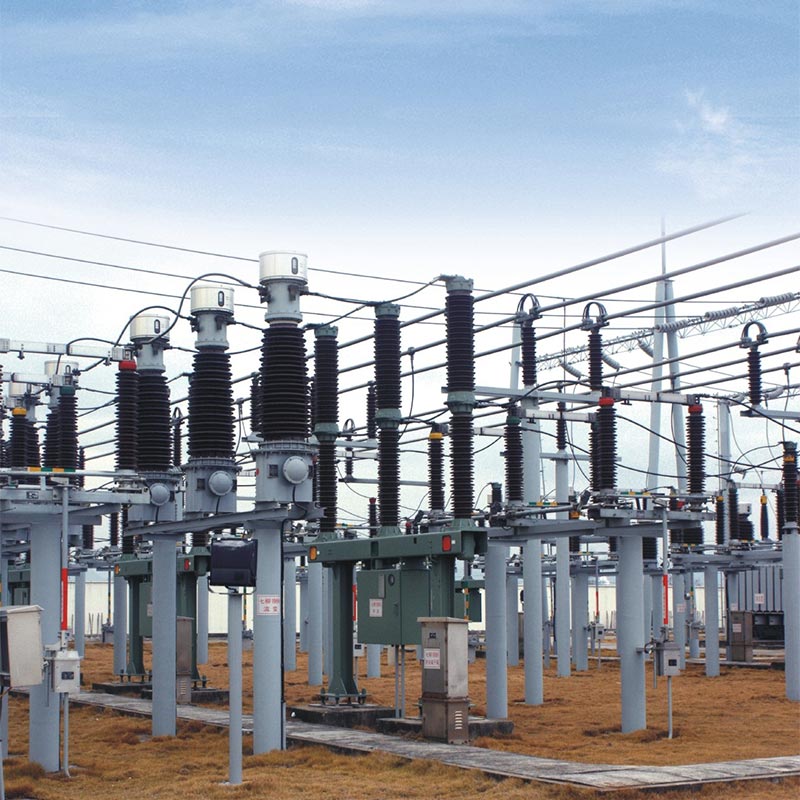

110kV... Rüzgar Enerjisi Trafo Merkezi Projesi
Bu proje, yüksek ekipman gerektiren, önemli sıcaklık farklılıklarına sahip kuzey bir bölgede yer almaktadır. güvenilirlik ve soğuğa dayanıklılık. Proje, elektrikle donatılmış birden fazla Usune GW4 Bağlantı Kesme Anahtarını seçti. mekanizmalar ve çift taraflı topraklama anahtarları. Hizmete alınmasından bu yana uzun yıllar boyunca ekipman istikrarlı bir şekilde çalıştı, güvenilir mekanik eylemler ve mükemmel korozyon direnci ile trafo merkezi bakım güvenliğini etkili bir şekilde sağlar ve günlük çalışma verimliliği, kullanıcıdan yüksek övgü alıyor.

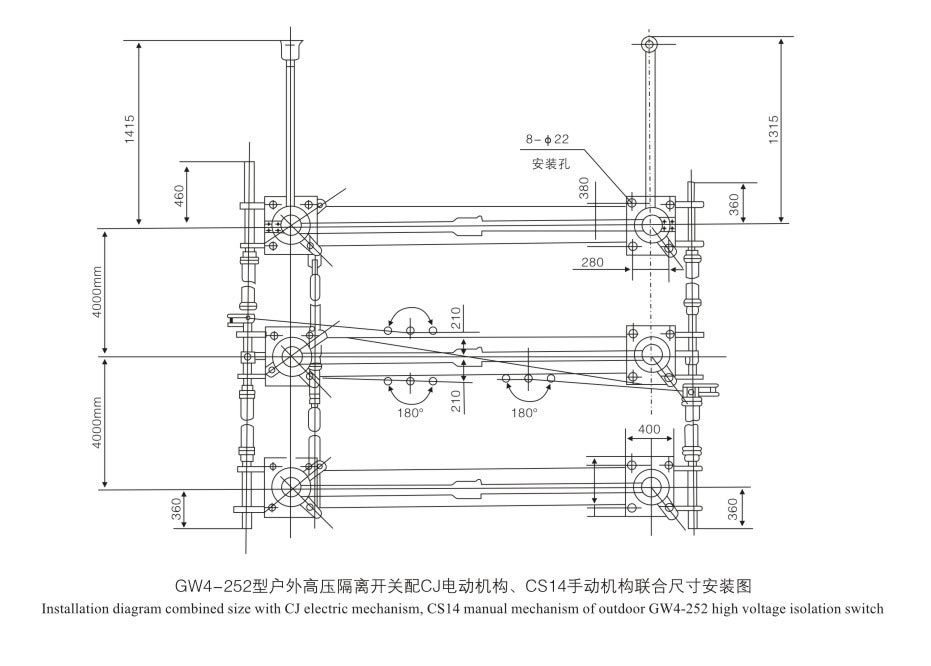

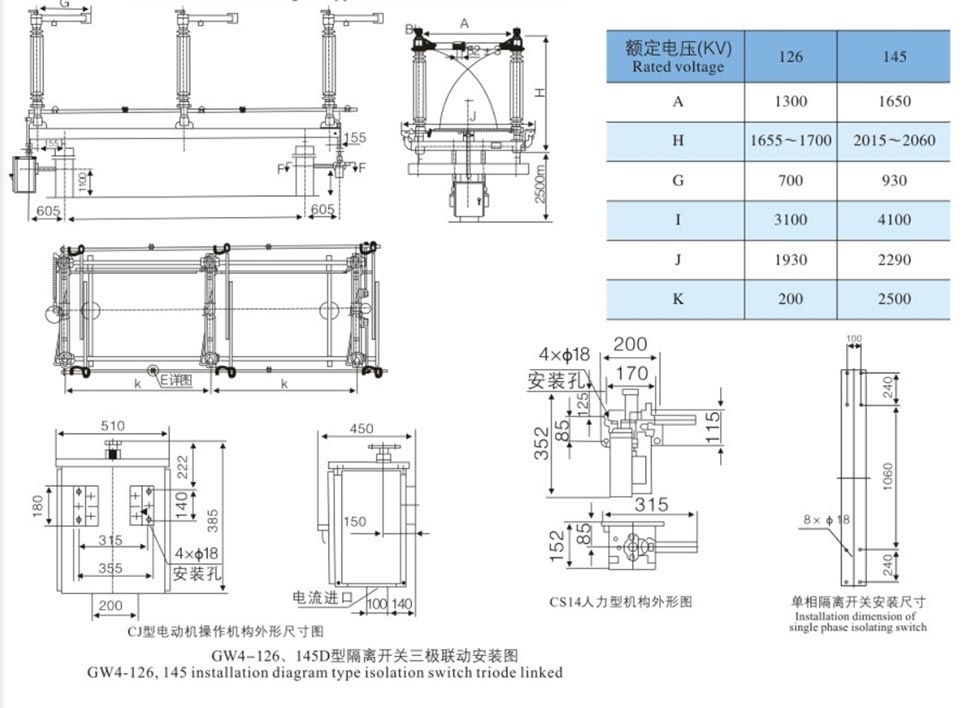

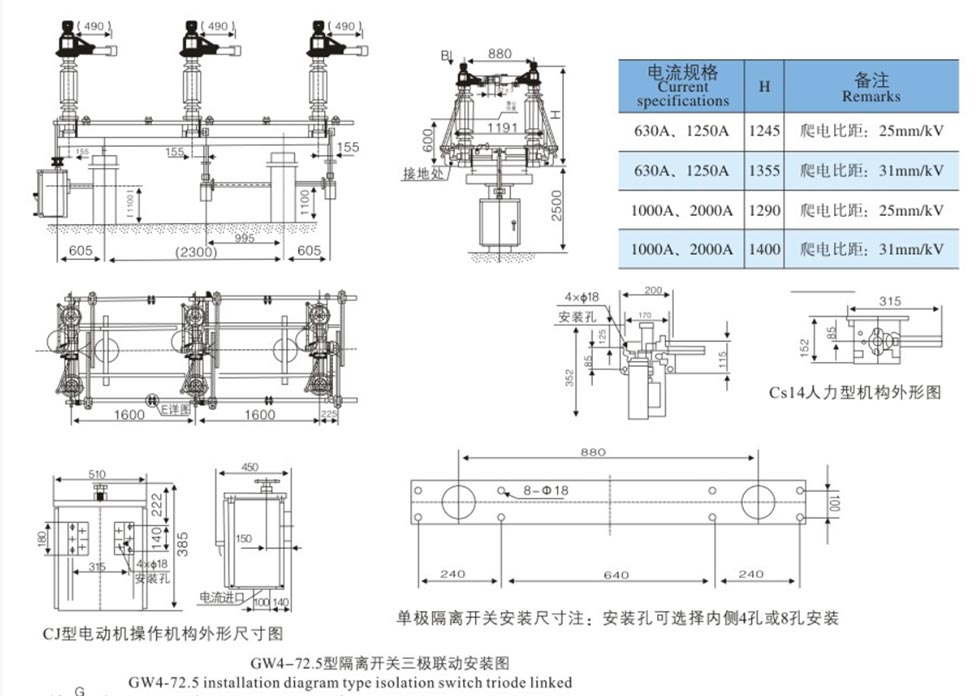

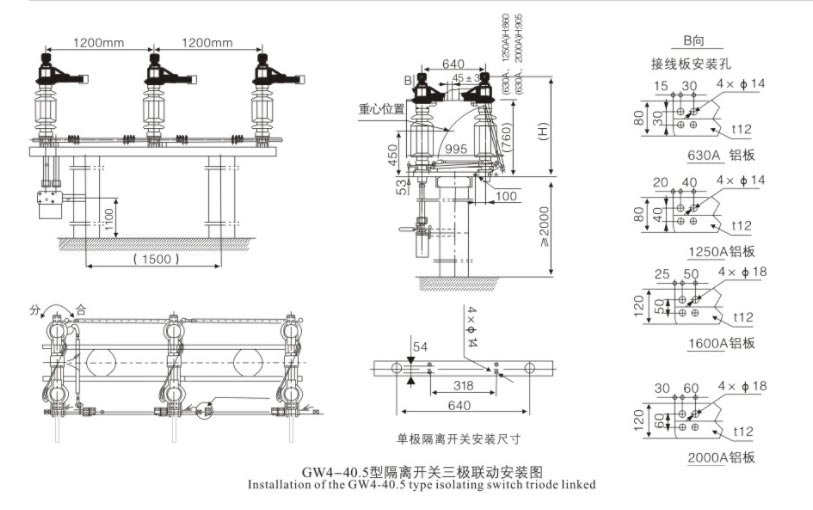

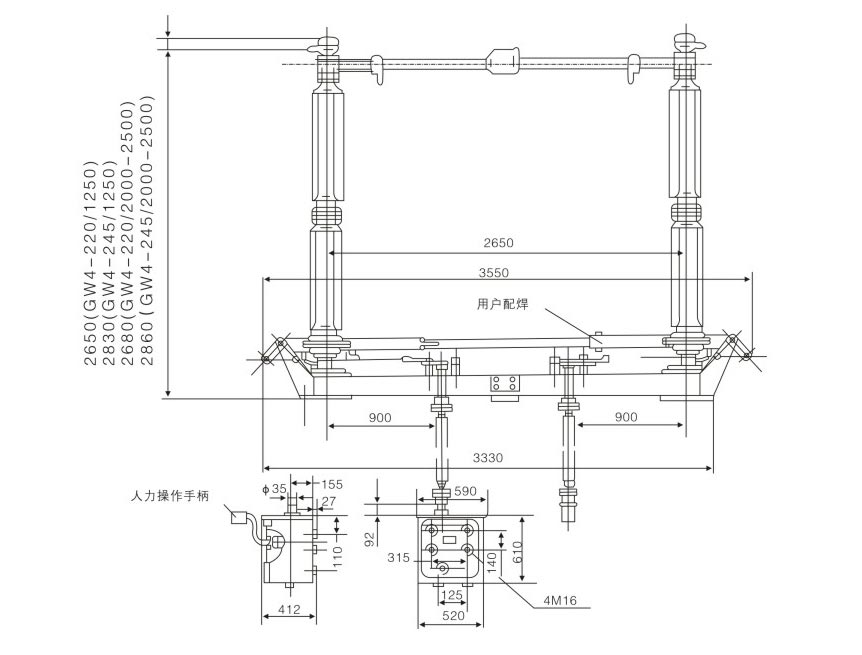

| Öğe | Birim | Parametreler | |||||
| Nominal Gerilim | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nominal yalıtım seviyesi | 1 dk güç frekansı dayanım gerilimi (etkin değer) | Yerde | kV | 95 | 160 | 230 | 275 |
| Kırık | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nominal yıldırım darbesine dayanma akımı (tepe) | Yerde | kV | 185 | 350 | 550 | 650 | |
| Kırık | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nominal Frekans | Hz. | 50/60 | |||||
| Nominal Akım | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Nominal kısa süreli dayanım akımı | KA | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| Nominal tepe dayanım akımı | KA | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Nominal kısa devre süresi | Bıçak/Kılıç | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nominal mekanik terminal yükü | Yatay ve dikey | N | 1250 | 1250 | 1250 | 1250 | |
| Yatay | N | 750 | 750 | 750 | 750 | ||
| Dikey kuvvet | N | 1000 | 1000 | 1000 | 1000 | ||
| Kaçma mesafesi | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mekanik ömür | Kez | 5000 | 5000 | 1000 | 5000 | ||
| Motor aktüatörü | Modeli | CJ | CJ | CJ | CJ | ||
| Motor voltajı | V | AC380、AC220、DC220、DC110 | |||||
| Gerilim kontrol döngüsü | V | AC380、AC220、DC220、DC110 | |||||
| Puanlar, kapanış zamanı | s | 7±1 | |||||
|
İnsan aktüatör |
Modeli | CS14 CS17 | |||||
| Elektromanyetik kilit voltajı | V | AC220、DC220、DC110 | |||||
• İzolatörler: Çatlak, hasar veya kir yoktur.
• Kontaklar: Temiz, gümüş kaplamalı yüzey sağlam.
• Bağlantı elemanları: Tüm cıvatalar sıkılmıştır.
• Mekanizma: Düzgün dönüş; hareketli parçaları yağlayın.
• Yalıtkan dikeyliği: Ayar pullarıyla ayarlayın (konum başına maksimum 3 mm).
• Üç fazlı senkronizasyon: Krank kolunu ve bağlantı çubuklarını ayarlayın.
• Temas basıncı: Doğru yerleştirmeyi ve basıncı sağlayın.
• Yalnızca YÜKSÜZ durumda çalıştırın; devre kesicinin açık olduğunu doğrulayın.
• Manuel çalıştırma: Çalıştırma kolunu kullanın; aşırı güç kullanmaktan kaçının.
• Motorlu çalıştırma: Yerel/uzaktan kontrolü kullanın; monitör konumu.
• Kilitleme: Kilitliyse çalışmayı zorlamayın.
• Periyodik bakım: Her 1-2 yılda bir.
• İzolatörleri ve kontakları temizleyin; endüstriyel vazelin uygulayın.
• Yatakları ve şanzıman parçalarını yağlayın.
• Gevşek cıvatalar, aşınmış kontaklar ve yalıtkan hasarı olup olmadığını kontrol edin.
• Kısa devreden sonra: Derhal inceleyin.
• Çalıştırılamıyor: Kilidi, sıkışmış bağlantıyı veya motor arızasını kontrol edin.
• Asenkron fazlar: Çapraz bağlantı çubuklarını ayarlayın.
• Kontağın aşırı ısınması: Temizleyin ve yeniden sıkın; Gümüş kaplamayı kontrol edin.
C: Hayır. GW4 Bağlantı Kesme Anahtarı yalnızca gerilim altında, yüksüz durumda izolasyon ve anahtarlama için uygundur. koşullar. Ark söndürme özelliği yoktur ve yük altında çalıştırılması kesinlikle yasaktır. o devre kesici ile birlikte kullanılmalıdır.
C: Mekanik kilitleme güvenli bir çalışma sırasını zorunlu kılar: ana anahtar açık → topraklama anahtarı kapalı; topraklama anahtarı açık → ana anahtar kapalı, yanlış çalışmayı önler ve bakım güvenliğini sağlar personel.
C: Standart tip, ≤2000 m yükseklikte ve -40°C ila +40°C sıcaklıktaki ortamlar için uygundur. çoğu dış mekan trafo merkezinin ihtiyaçlarını karşılayabilen; özel yüksek rakımlı veya çok kirli alanlar için, güçlendirilmiş yalıtım ve korozyon önleyici çözümler özelleştirilebilir.
