Yüksek Gerilim Ayırıcı

Trafo nötr topraklama sistemleri için Usune GW8 ve GW13 serisi yüksek gerilim ayırıcılar, dış mekan yüksek gerilimdir Trafo nötr noktası topraklama sistemleri için özel olarak tasarlanmış elektrikli ekipmanlar. 50Hz/60Hz AC'ye uygun sistemlerde 40,5kV, 72kV ve 110kV gerilim spesifikasyonlarında mevcuttur. Temel işlevleri güvenli bir şekilde geçiş yapmaktır Güç için güvenlik gereksinimlerini karşılayan, yüksüz koşullar altında transformatör nötr noktası bağlantı durumu sistem çalışma modunun değiştirilmesi ve ekipman bakımı.

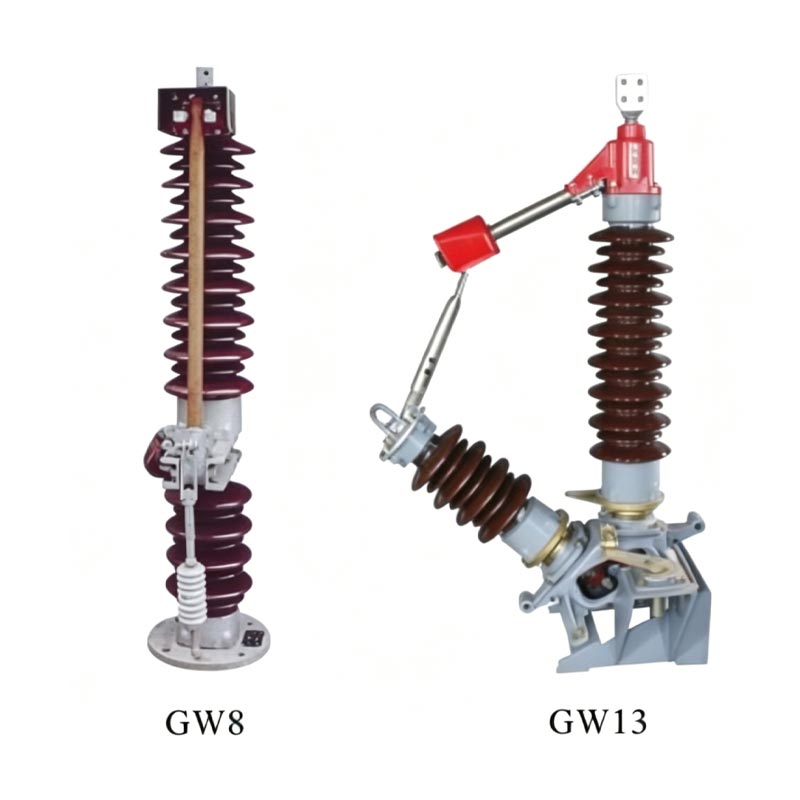

Ürün Modelleri ve Çalışma Mekanizmaları

1. GW8 Serisi: CJ tipi elektrikli çalıştırma mekanizması veya CS8 tipi manuel çalıştırma mekanizmasıyla donatılabilir, geleneksel trafo merkezlerinde nötr nokta topraklama senaryolarına uygundur.

2. GW13 Serisi: CJ tipi elektrikli çalıştırma mekanizması veya CS14 tipi manuel çalıştırma mekanizmasıyla donatılabilir Daha esnek çalışma ve daha yüksek güvenilirlik sunan mekanizma.

Ürün Yapısı

Transformatör nötr topraklama sistemleri için GW8 ve GW13 serisi yüksek gerilim ayırıcılar, tek kutuplu topraklamayı benimser Esas olarak bir direk gövdesi ve bir çalışma mekanizmasından oluşan yapı.

1. Kutup Gövdesi

Bir taban, direk izolatörü, iletken kol, kontaklar vb. içerir. Direk izolatörü güvenilir elektrik sağlar Yalıtım, iletken kol ve kontaklar ana iletken devreyi oluşturur ve taban stabil olmasını sağlar Kurulum.

2. Çalışma Mekanizması

Ayırıcının açma ve kapama hareketini gerçekleştirerek iletken kolu bir bağlantı aracılığıyla dönecek şekilde çalıştırır değiştirin. Hassas konumlandırma ve kararlı çalışma, açıldıktan sonra bağlantının net ve güvenilir bir şekilde kesilmesini sağlar.

Ürün Özellikleri ve Avantajları

1. Yüksek Güvenlik Performansı

Mükemmel yalıtım gücü ve yüksek kaliteli yalıtım malzemeleri ve hassas temas tasarımı kullanır. ark söndürme performansı, yüksüz durumda güvenli anahtarlama sağlar.

2. Esnek Çalışma

Otomatik kontrole ve yerinde manuel çalışmaya uyum sağlayan hem elektrikli hem de manuel çalışma modlarını destekler Farklı senaryoların ihtiyaçları.

3. Güçlü Çevresel Uyumluluk

Dış mekan kullanımı için özel olarak tasarlanmış, yüksek ve düşük sıcaklıklara, neme, korozyona ve kirliliğe dayanıklı, çeşitli zorlu dış ortamlar için uygundur.

4. Kararlı ve Güvenilir Çalışma

Kapsamlı bir kalite yönetim sistemi ile birleştirilmiş sıkı malzeme seçimi ve süreç kontrolü, Düşük arıza oranı ve uzun vadeli istikrarlı çalışma.

5. Basit Yapı ve Uygun Bakım

Kompakt yapı, kolay kurulum ve bakım, sonraki işletme ve bakımı etkili bir şekilde azaltır maliyetler.

Uygulama Örneği

Durum 1: Doğu Çin'deki 220kV Kentsel Trafo Merkezi

Doğu Çin'deki bir 220kV kentsel merkezi trafo merkezi, Transformatör için Usune GW8-110kV Yüksek Gerilim Ayırıcısını kullanıyor Ana trafosu için Nötr Topraklama Sistemi. Bu trafo merkezi şehre elektrik tedarikinden sorumludur Son derece yüksek ekipman güvenilirliği ve güvenliği gerektiren merkez. 2022 yılında devreye alınmasından bu yana ekipman binlerce nötr nokta anahtarlama işlemini başarıyla tamamlamıştır. Yıllık bakım ve şebeke sırasında çalışma modu ayarlamaları, esnek çalışması ve güvenilir temas performansı, bakım personelinin kişisel güvenliği ve elektrik şebekesinin istikrarlı çalışması.

Örnek Olay 2: Kuzeybatı Rüzgar Santrali Trafo Merkezi

Kuzeybatı Çin'deki büyük bir rüzgar santrali trafo merkezi, trafo nötr topraklama sistemi için Usune GW13-72kV yüksek gerilim bağlantı kesicilerini seçti. Bölge, büyük sıcaklık farkları ve kuvvetli rüzgarlar ile zorlu doğa koşullarına sahiptir. ve kum fırtınaları ve yüksek rakım. GW13 serisi ürünler, mükemmel dış mekana uyum ve korozyon özellikleriyle direnç, üç yıldan fazla bir süredir istikrarlı bir şekilde çalışıyor ve rüzgar santrali transformatörüyle etkin bir şekilde işbirliği yapıyor Rüzgar enerjisi üretiminin güvenli ve istikrarlı çalışmasını sağlamak için nötr nokta topraklama koruma sistemi sistem ve elektriğin düzgün şebeke bağlantısı.

Ana Teknik Parametreler

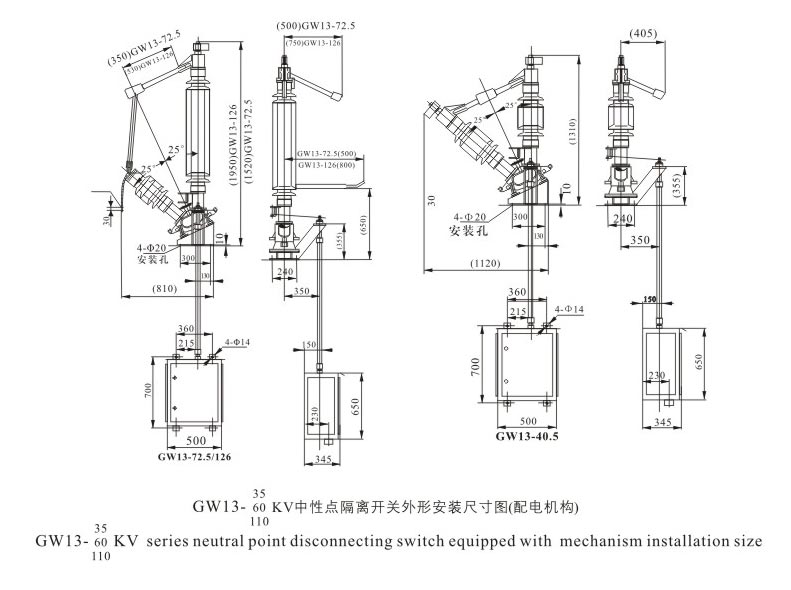

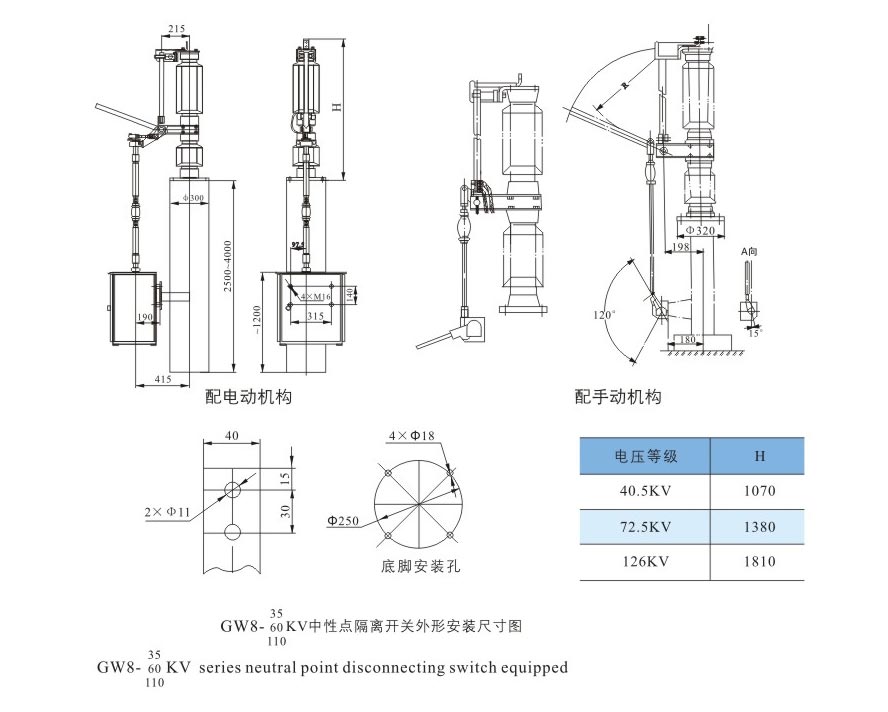

Dış Boyutlar

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: Usune GW8 ve GW13 serisi nötr nokta bağlantı kesme anahtarları arasındaki temel farklar nelerdir?

C: Temel fark, eşleşen çalışma mekanizmasında ve bazı yapısal tasarımlarda yatmaktadır. GW8 serisi CJ tipi bir elektrikli mekanizma veya CS8 tipi bir manuel mekanizma ile donatılmıştır; GW13 serisi aşağıdaki özelliklerle donatılmıştır: CJ tipi elektrikli mekanizma veya CS14 tipi manuel mekanizma. Yapısal olarak optimize edilmiş bir döner kontağa sahiptir Gelişmiş kendi kendini temizleme özellikleri sunan ve zorlu dış mekan ortamlarına daha iyi uyum sağlayan tasarım.

S2: Usune nötr topraklama bağlantı kesme anahtarları yüksek rakımlı ve yüksek sıcaklıktaki alanlarda kullanılabilir mi?

C: Evet. Bu seri, güçlü çevresel uyumlulukla özellikle dış mekan kullanımı için tasarlanmıştır. Çalışabilir normalde ≤1000m rakımlarda (daha yüksek rakımlar özelleştirilebilir) ve -40°C ile +40°C arası sıcaklıklarda. o Mükemmel nem direncine, kirlilik direncine ve korozyon direncine sahiptir. Özel korozyon önleyici ve Kullanıcı gereksinimlerine göre buzlanma önleyici tedaviler sağlanabilir.

Çözüm

Usune GW8 ve GW13 serisi transformatörler (Trafo Nötr Topraklama Sistemi İçin Yüksek Gerilim Bağlantısının Kesilmesi) İleri teknolojiyi, güvenilir kaliteyi ve mükemmel performansı birleştiren yüksek kaliteli ürünler. olarak Çin'deki profesyonel üretici ve tedarikçi olan Usune, her zaman önce kalite ilkelerine bağlı kalır ve Küresel ölçekte emniyetli, güvenilir ve verimli yüksek gerilim elektrik ekipmanı çözümleri sağlayan, her şeyden önce müşteri Güç sistemi müşterileri. Bunlar arasında nötr nokta topraklama ayırıcı ürünleri yaygınlaşmıştır. Zengin pratik uygulama deneyimleri nedeniyle enerji sektörü müşterilerinin tanınırlığı ve güveni kapsamlı satış sonrası servis.
