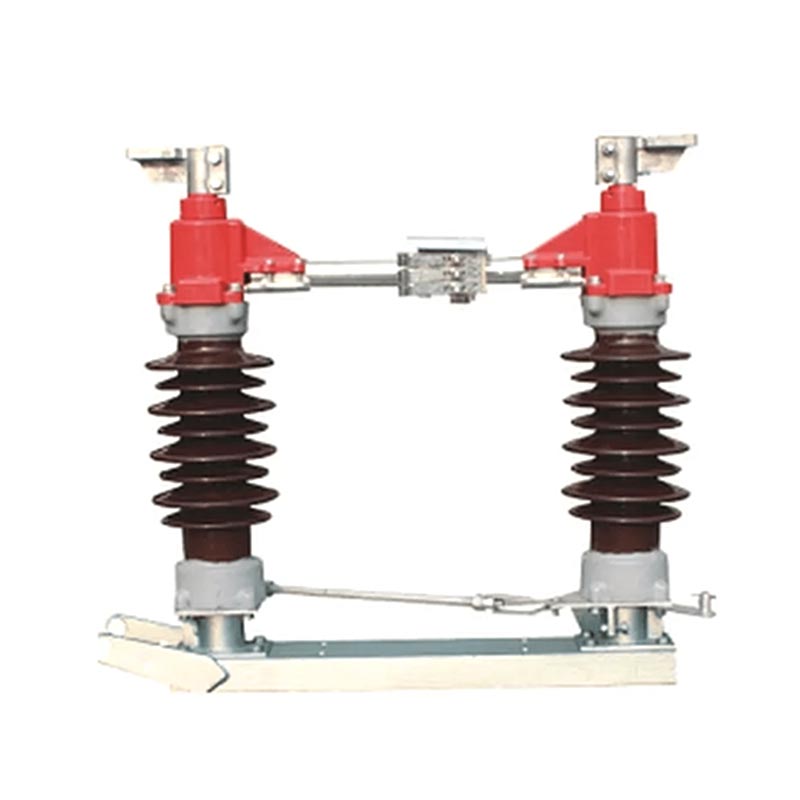

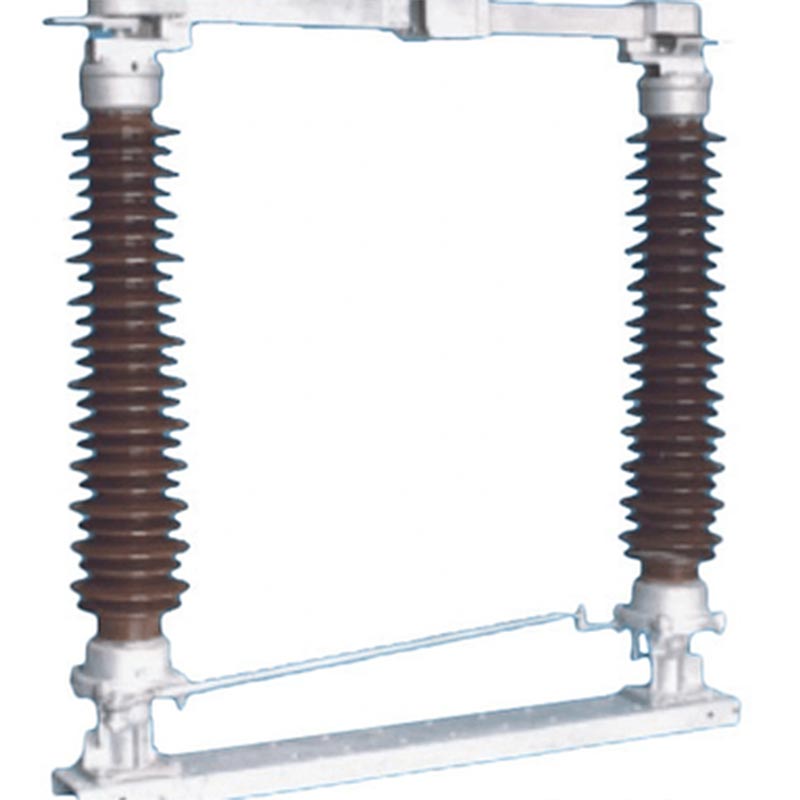

Dış Mekan Trafo Merkezi Ayırıcı Anahtarı

Usune GW4 serisi Dış Mekan Trafo Merkezi Ayırıcı Anahtarı, bağımsız olarak geliştirilen ve temel bir üründür. Usune tarafından üretilmiştir. Nominal frekansı 50Hz ve nominal voltajı 35kV olan AC devreleri için uygundur. 170kV. Esas olarak yüksüz koşullar altında devrenin açılıp kapanması için kullanılan vazgeçilmez bir güvenliktir. Güç iletim ve dağıtım sistemlerinde bileşen. Aynı zamanda türev ürünler için temel birim olarak da hizmet verebilir. aynı seride olup, farklı proje ihtiyaçlarını karşılamak için güçlü genişletilebilirlik sunar.

Dış Mekan Trafo Merkezi Ayırıcı Anahtarı, sabit özelliklere sahip yatay bir döner anahtarlama yapısını benimser mekanik performans, yüksek yalıtım seviyesi, güçlü kirlilik direnci ve uygun kurulum ve bakım. Güç kaynaklarını etkili bir şekilde izole eder, elektrikli ekipman bakımının güvenliğini sağlar ve yüksüz anahtarlama işlemlerini tamamlayarak yüksek gibi çeşitli zorlu dış ortam ortamlarına uygun hale getirir. rakım, düşük sıcaklık ve ağır kirlilik.

Temel Ürün Fonksiyonları

1. Güç İzolasyonu: Ekipmanın elektrik şebekesinden bağlantısını etkili bir şekilde keserek bakım güvenliğini sağlar personel ve ekipman;
2. Uzun Vadeli Yük Kapasitesi: Nominal yük akımını uzun süre boyunca istikrarlı bir şekilde taşıyabilir, sürekli güç sağlar tedarik;
3. Yüksüz Anahtarlama: Yüksüz hatların ve transformatörlerin yüksüz anahtarlamasının yanı sıra bara anahtarlamasını da tamamlar elektrik şebekesinin esnek ayarlama ihtiyaçlarını karşılayan operasyonlar;
4. Topraklama Koruması: Güvenilir devre topraklaması elde etmek için gerektiği gibi bir topraklama anahtarıyla yapılandırılabilir, operasyonel güvenliği daha da artırıyor.

Uyumluluk Standartları

Ürün kalitesini ve operasyonel güvenliği sağlamak için Usune GW4 serisi uluslararası standartlara sıkı sıkıya bağlıdır. IEC 62271-102 "Yüksek Gerilim AC Bağlantı Kesme Anahtarları ve Topraklama Anahtarları" dahil olmak üzere yetkili standartlar ve IEC 60694 "Yüksek Gerilim Anahtarlama Donanımı ve Kontrol Donanımı için Genel Teknik Koşullar". Fabrika bir uygulama yapıyor sıkı kalite kontrol süreci. Her ürün fabrikadan çıkmadan önce kapsamlı performans testlerine tabi tutulur. Tüm parametrelerin standart gereksinimleri karşıladığından emin olmak için fabrika.

Ürün Teknik ParametreleriUsune GW4 serisi, GW4(A)-35(D)(W), GW4(A)-126(D)(W), ve GW4(A)-170(D)(W), 630A ila 2500A arasında değişen nominal akımlara sahip, farklı voltaj seviyeleri ve yük için uygundur senaryolar. Temel teknik parametreler (temel göstergeler) aşağıdaki gibidir:

Ayrıca ürünler CS11, CS17D ve CS14G manuel çalıştırma mekanizmaları ve CJ2 elektrikli ile donatılmıştır. çalışma mekanizmaları. Yardımcı anahtar konfigürasyonları, mekanizma tipine göre optimize edilmiş olup, esnek ve güvenilir çalışma.

Ana Ürün Yapısı

1. Mühürlü Rulman Muhafazası

Çift sızdırmaz tasarım, şaft düzeneği iki radyal bilyalı rulman tarafından desteklenir ve etkili bir şekilde önlenir. nem, toz ve zararlı gazların girmesi.

2. Kendiliğinden Çalışan Temas Parmağı

Orta kontak, yay ihtiyacını ortadan kaldıran, kendi kendine hareket eden bir kontak parmağı kullanır. Kendine güveniyor Kontağı kelepçelemek için esneklik, istikrarlı temas sağlamak ve bakım maliyetlerini azaltmak.

3. Kilitli Yapı

Ana iletken devre ve topraklama anahtarı, bir kilitleme mekanizması ile donatılmıştır; topraklama anahtarı ana devre kapalıyken kapanamaz ve bunun tersi de yanlış çalışmayı önler.

4. Esnek Bağlantı

Çıkış tabanının içindeki esnek bağlantı, iletken çubuğa ve terminal plakasına sıkı bir şekilde sabitlenmiştir. Yağsız kendinden yağlamalı rulmanlar düzgün dönüş sağlar ve servis ömrünü uzatır.

Temel Özellikler

1. Profesyonel Tasarım + Patent Koruması

Usune, yüksek gerilim elektrikli ekipman tasarımında uzun yıllara dayanan deneyime sahip profesyonel bir Ar-Ge ekibine sahiptir. GW4 serisi iletken bileşen yapısı ulusal bir faydalı model patenti almıştır. Temas parmağı bir kullanır Yay korozyonu gibi sorunları ortadan kaldıran, yüksek mukavemetli, yüksek iletkenlikli ve yüksek elastikiyetli yeni malzeme, ısıyla tavlama nedeniyle azalan sıkma kuvveti ve artan temas direnci.

2. Olgun Performans + Güvenilir Teknoloji

GW4 serisi, olgun üretim teknolojisi ve istikrarlı performansıyla uzun yıllardır piyasada bulunmaktadır. Dönen bileşenler bakım gerektirmeyen bir tasarıma sahiptir ve şanzıman parçalarında eşleştirilmiş paslanmaz çelik pimler kullanılır molibden disülfit içeren naylon burçlarla. Çelik bileşenler pürüzsüzlük sağlamak için sıcak daldırma galvanizlemeye tabi tutulur çalışma ve uzun süreli pas önleme.

3. Standartlara Uygunluk + Sıkı Kalite Kontrol

Profesyonel bir üretici olarak Usune, üretim sürecinde uluslararası standartlara sıkı sıkıya bağlı kalmaktadır. Fabrika, hammadde tedarikinden tüm süreci denetleyen kapsamlı bir kalite kontrol sistemine sahiptir ürün montajı ve testine kadar. Ürünler çok sayıda yetkili test ve sertifikasyondan geçmiştir ve performansı sektörde yaygın olarak tanınmaktadır.

4. Güvenilir Kalite + Kapsamlı Hizmet

Usune, kapsamlı satış öncesi danışmanlık, kurulum rehberliği ve satış sonrası bakım hizmetleri. Ürünler uzun servis ömrüne ve düşük bakım maliyetlerine sahiptir ve fabrika Müşteri endişelerini gidermek için kapsamlı satış sonrası destek sağlar.

Uygulama Ortamı

Usune GW4 serisi Dış Mekan Trafo Merkezi Ayırıcı Anahtarı, zorlu dış mekan ortamları için tasarlanmıştır. Güçlü çevresel uyumluluk. Çalışma koşulları aşağıdaki gereksinimleri karşılamalıdır: yüksekliği aşmayan 2000m; ortam sıcaklığı -40°C ila +40°C; rüzgar hızı 34 m/s'yi aşmayan; sismik yoğunluk 8 dereceyi aşmayan; buzlanma kalınlığı 10 mm'yi aşmayan; ağır toz olmaması, kimyasal korozyon, güçlü titreşim ve yanıcı/patlayıcı tehlikeler; ve düz bir kurulum temeli. Kullanıcının uygulama ortamı aşağıdaki değerleri aşarsa gereksinimlerin üzerinde, Usune ile özelleştirilmiş bir çözüm müzakere edilebilir.

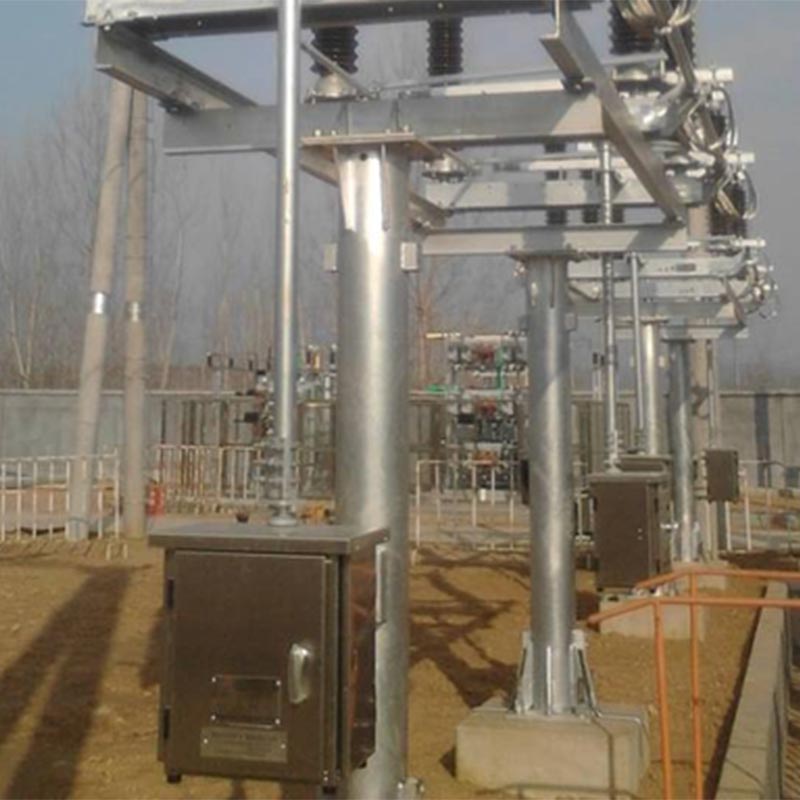

Gerçek Dünya Uygulama Örneği

Proje Adı: Kuzey Çin'de 110kV Dış Mekan Trafo Merkezi Yenileme Projesi

Proje Arka Planı: Bu trafo merkezi, şiddetli kışların (minimum sıcaklık -35°C) ve sık kuvvetli rüzgarlar. Orijinal ayırıcı anahtarın zayıf düşük sıcaklık sorunu vardı direnç, kararsız çalışma ve yüksek bakım maliyetleri. Kapsamlı bir karşılaştırmanın ardından proje ekibi Usune GW4-126(D)(W)/1250 Dış Mekan Trafo Merkezi Ayırıcı Anahtarını seçti. Usune eksiksiz bir ürün sağladı süit ve kurulum rehberlik hizmetleri.

Uygulama Sonuçları: Ürün devreye alındıktan sonra 3 yıl boyunca istikrarlı bir şekilde çalışarak mükemmel performans gösterdi. düşük sıcaklık direnci ve rüzgar direnci. Açma ve kapama işlemleri esnek ve güvenilirdir. Kendi kendini temizleyen kontak fonksiyonu, toz ve kar birikmesinden kaynaklanan kontak arızalarını etkili bir şekilde önler ve Bakım gerektirmeyen tasarım, trafo merkezinin günlük bakım iş yükünü azaltır. Proje sahibi son derece Usune ürünlerinin performansını ve satış sonrası hizmetini takdir ederek uzun vadeli bir işbirliğine imza attı Usune ile daha sonraki trafo merkezi yenileme projeleri için belirlenen üretici olarak belirlenen anlaşma.

SSS

S1: Usune GW4 serisi bağlantı kesme anahtarı kullanım sırasında düzgün şekilde açılıp kapanmazsa ne yapmalıyım?

A1: İlk olarak, bağlantı çubuğunun deforme olup olmadığını, bağlantının gevşek olup olmadığını ve bağlantı çubuğunun deforme olup olmadığını görsel olarak inceleyin. kelepçe gevşek veya kayıyor. Deforme olmuş bir biyel kolunun değiştirilmesi gerekiyor; gevşek bağlantıların ve kelepçelerin olması gerekir kılavuzda belirtilen torka göre bir tork anahtarıyla sıkılır (bkz. Tablo 5). Eğer kılavuz Çalışma torku önemli ölçüde artarsa, bunun nedeni dönen parçalardaki kurumuş yağlayıcı veya yüzeydeki pas olabilir. mil pimi. Sorunsuz çalışmayı sağlamak için dönen parçaları temizleyin ve yağlayın.

S2: Usune GW4 serisi bağlantı kesme anahtarlarının bakım döngüleri ve önemli noktaları nelerdir?

Cevap 2: Ürün bakım gerektirmeyecek şekilde tasarlanmıştır, ancak düzenli kontrol ve bakım yapılması tavsiye edilir. uzun vadeli istikrarlı çalışma: Her 2 yılda bir basit bir yerinde inceleme yapılmalıdır; hizmet dışı kaldığında, bakım her 5 yılda bir veya 2000 operasyonda bir yapılmalıdır; her seferinde büyük bir revizyon yapılmalıdır 10 yılda bir veya her 5000 operasyonda bir. Temel bakım noktaları şunları içerir: mekanik parçaların bütünlüğünün kontrol edilmesi ve izolatörler, ana iletken devrenin direncinin ölçülmesi, cıvata sıkılığının kontrol edilmesi ve test edilmesi yardımcı anahtarların ve birbirine kenetlenen elektrikli bileşenlerin çalışma durumu.

Ürün Temini ve Sipariş Talimatları

1. Ürün Temininin Eksiksizliği: Gönderilen her Usune GW4 serisi bağlantı kesme anahtarı ve topraklama anahtarı, Kullanıcı tarafından sipariş edilen montaj aksesuarları ve çalıştırma mekanizması ile birlikte ürün sertifikası, Sorunsuz kurulum ve kullanımı sağlamak için kurulum ve kullanım kılavuzu ve aksesuar listesi.

2. Sipariş Talimatları Sipariş verirken lütfen şunları belirtin: ürün modeli, adı, nominal akımı, nominal voltajı, topraklama anahtarı yapılandırılmıştır (tek topraklama/çift topraklama); işletimin türü, modeli ve adı mekanizma; elektromanyetik kilidin güç kaynağı ve voltaj değeri (varsa); modeli ve kontrol voltajı elektrikli çalıştırma mekanizması (varsa). Özel teknik belgeler veya kurulum aksesuarları gerekiyorsa, lütfen sipariş verirken belirtiniz.

1. Parmakla dokunma tabanı
2. Parmak dokunuşu
3. Manyetik kilit plakası
4. Cıvata
5. İletişim
Şekil 2 Baskın Elektriksel Temas Noktalarının Şematik Diyagramı

1. Zemin bıçağı statik temas başlığı
2. Temas parmağı
3. Konumlandırma plakası
4. Zemin bıçağı tüpü
Şekil 3 Topraklama borusunun ve konumlandırma plakasının konumunun şematik diyagramı

Şekil 4 Kaldırma Şeması
