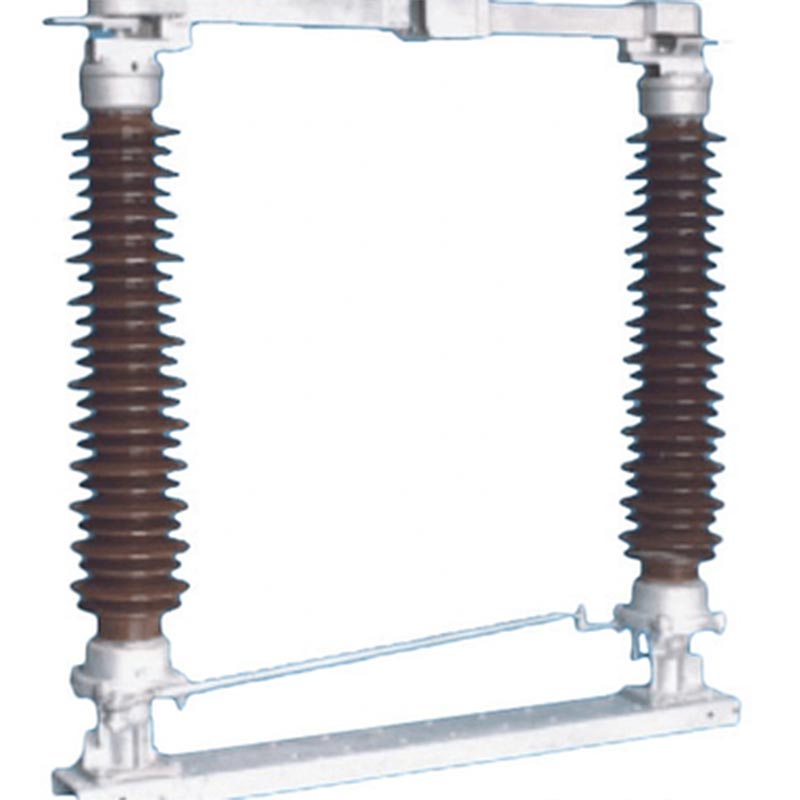

Dış Mekan Manuel Motorlu İzolasyon Anahtarı, özellikle dış mekan AC için tasarlanmış, Usune'un temel bir ürünüdür. 50Hz nominal frekansa ve 35kV~170kV nominal gerilime sahip devreler. için önemli bir ekipmandır. Güç sistemlerinin güvenli ve istikrarlı çalışmasını sağlar ve aynı zamanda bu serinin temel ünitesi olarak da hizmet verebilir. türev ürünler. Ürünler IEC 62271-102 "Yüksek Gerilim AC" standardına sıkı sıkıya uygun olarak üretilmektedir. ayırıcılar ve topraklama anahtarları" ve IEC 60694 "Yüksek gerilim şalt donanımı için genel teknik koşullar" ve kontrol donanımı", profesyonel uzmanlık ve ürün güvenilirliği sağlar.
Yatay döner anahtarlama yapısına sahip olan bu anahtar, yüksek yalıtım seviyelerine, güçlü kirliliğe sahiptir Direnç, istikrarlı mekanik performans ve uygun kurulum ve bakım. Hem manuel hem de destekler elektrikle çalışır ve gerektiğinde topraklama anahtarıyla yapılandırılabilir. Zorlu dış mekanlara uyarlanabilir Yüksek rakımlar, düşük sıcaklıklar ve ağır kirlilik gibi ortamlar. Güvenilir bir tedarikçi olarak Usune kesinlikle Müşterilere yüksek kalite sunmak için uluslararası standartlara uyar ve ürün kalitesini titizlikle kontrol eder, güvenli ve dayanıklı bağlantı kesme anahtarları.
Dış Mekan Manuel Motorlu İzolasyon Anahtarı, dış mekan güç iletim ve dağıtım sistemlerinde yaygın olarak kullanılmaktadır. Elektrik şebekelerinde, endüstriyel ve madencilik işletmelerinde, kentsel inşaatlarda ve yeni enerji enerji üretiminde. öyle sık güç izolasyonu ve güvenlik bakımı gerektiren uygulamalar için uygundur ve özellikle çok uygundur zorlu dış ortamlar için, güç kaynağının sürekliliğini ve güvenliğini etkili bir şekilde sağlar.
Ürün mükemmel teknik performansa sahiptir ve çeşitli özellikleri kapsar. Temel parametreleri şunlardır:
aşağıdaki gibi:
- Nominal Gerilim: 35kV~170kV
- Nominal Akım: 630A~2500A
- Nominal Kısa Süreli Dayanım Akımı: 20kA/s~50kA/s
- Nominal Tepe Dayanım Akımı: 50kA~125kA
- Ana Devre Direnci: ≤125μΩ (modele göre değişir)
- Bir Dakikalık Güç Frekansı Dayanım Gerilimi: 80kV~200kV
- Yıldırım Darbe Dayanım Gerilimi: 115kV~860kV (modele ve topraklama anahtarına göre değişir)
- Çalışma Mekanizması: Manuel (CS11, CS17D, CS14G serisi) veya Elektrikli (CJ2 tipi)

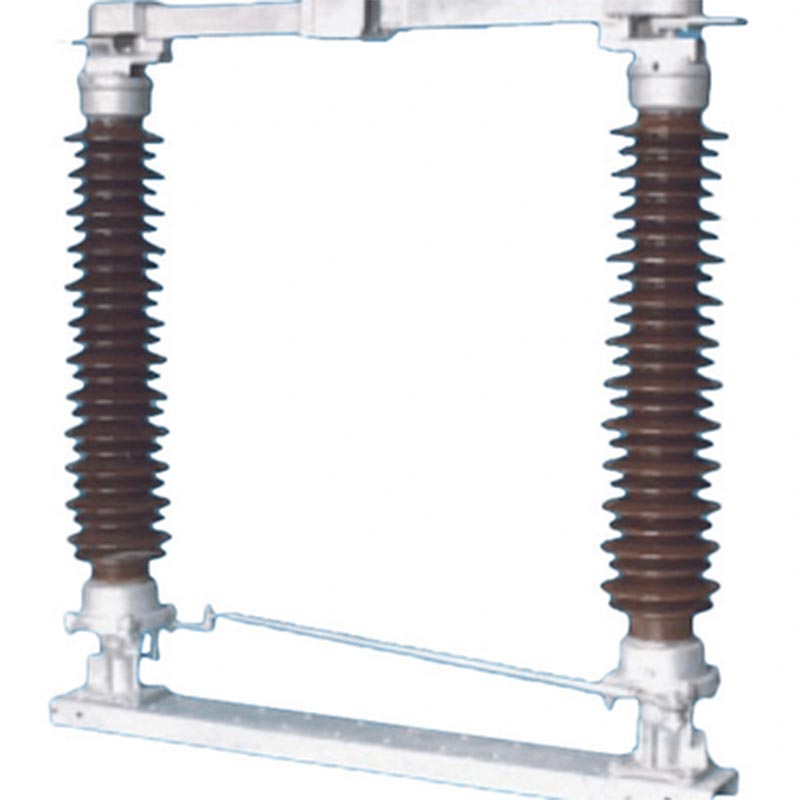

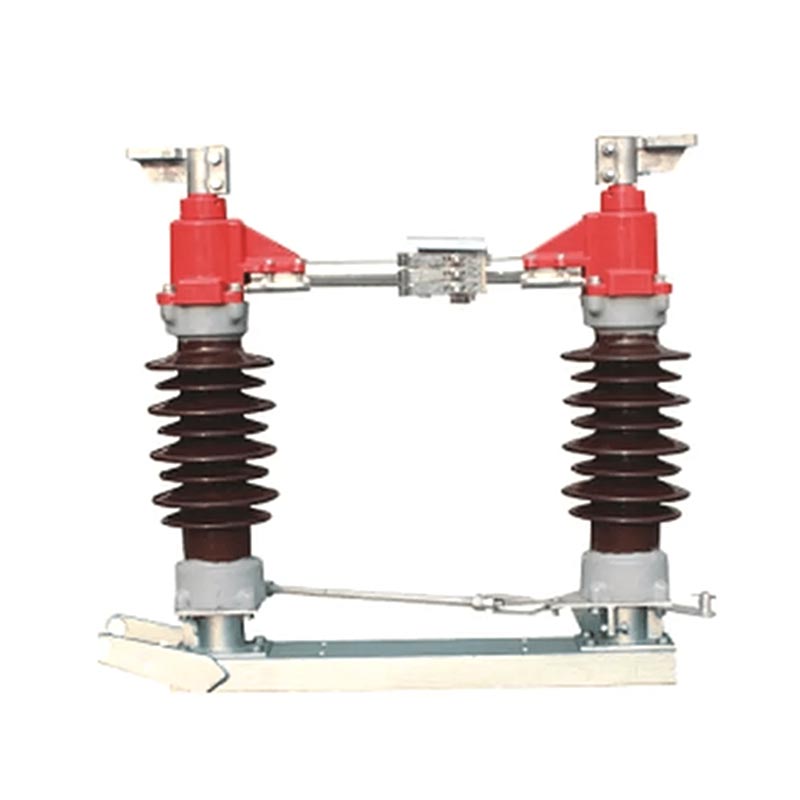

Dış Mekan İzolasyon Anahtarı Manuel Motorlu, çift direkli el sıkışma yapısına sahiptir. Her aşama bir bazdan oluşur, izolatörler, giden terminaller ve kontaklar. İki direk izolatörü birbirine paralel olarak monte edilir. tabanın her iki ucunda ve tabana dik olarak yatak yuvaları. Ana iletken kısım yaklaşık olarak döner Direk izolatörleriyle 90°. Orta kontak, tozu temizleyen ve kendi kendini temizleyen dönen bir yapıya sahiptir. Açma ve kapama sırasında kontaktan gelen kir, güvenilir temasın sağlanmasını sağlar. Dönen parçalar mühürlüdür, bakım gerektirmeyen tasarım ve şanzıman bileşenlerinde paslanmaz çelik pimler ve molibden kullanılıyor Korozyona dayanıklı ve paslanmayan disülfit içeren naylon burçlar.
Temas parmakları yeni tip yüksek mukavemetli, yüksek iletkenliğe sahip ve yüksek elastikiyete sahip malzeme kullanır. Güveniyorlar yay korozyonu ve ısıyla tavlamanın neden olduğu temas arızasını önleyerek kontakları kelepçelemek için kendi esnekliklerine sahiptir. Bu iletken bileşen yapısı ulusal bir faydalı model patenti almıştır.
≤2000m rakımlara, -40°C ile +40°C arasındaki ortam sıcaklıklarına, ≤34m/s rüzgar hızlarına ve ≤8 sismik yoğunluğa uyarlanabilir derece. Kaçma mesafesi GB/T5582'nin Sınıf III veya IV gereksinimlerini karşılar. Kirliliğe karşı güçlü direnç ve buzlanma (buz kalınlığı ≤10mm).
Gerektiğinde seçilebilen hem manuel hem de elektrikli çalışmayı destekler. Manuel mekanizmanın kullanımı kolaydır, elektrik mekanizması (CJ2 tipi), bir redüksiyon dişlisi aracılığıyla bir AC motor tarafından çalıştırılır ve yüksek verimlilik sunar ve emek tasarrufu sağlayan performans.
Bir topraklama anahtarıyla donatıldığında ana iletken devre ve topraklama anahtarı güvenilir bir şekilde bağlanır ana devre kapalıyken topraklama anahtarının kapanmamasını ve bunun tersinin sağlanmasını sağlayacak şekilde kilitlidir, kazara çalışmayı önler.
Faz-faz ve dikey bağlantı çubukları, pim ihtiyacını ortadan kaldıran bir kenetleme yapısını benimser ve Kaynak, yüksek kurulum verimliliği ile sonuçlanır. Dönen parçalar bakım gerektirmez, rutini kolaylaştırır denetimler ve bakım, uzun vadeli işletme maliyetlerini azaltır.

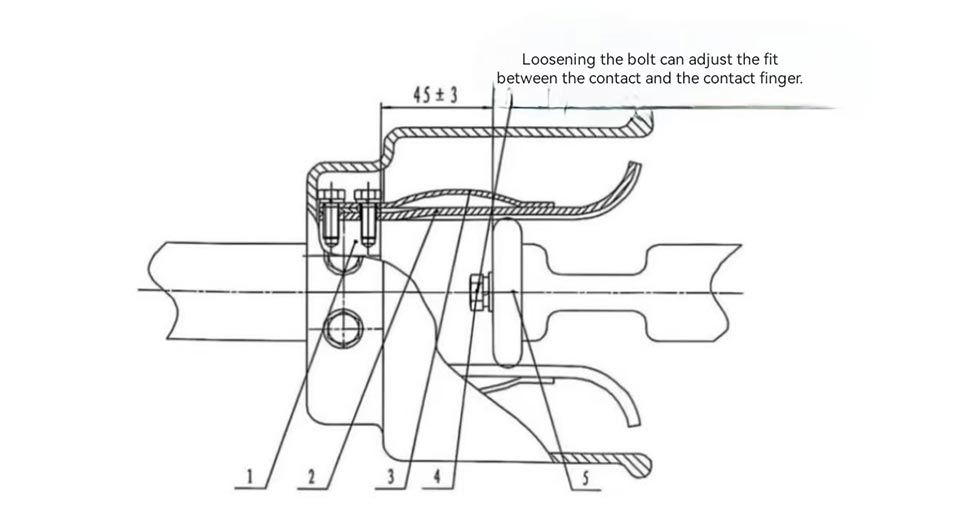

1. Parmakla dokunma tabanı
2. Parmak dokunuşu
3. Manyetik kilit plakası
4. Cıvata
5. İletişim
Şekil 2 Baskın Elektriksel Temas Noktalarının Şematik Diyagramı

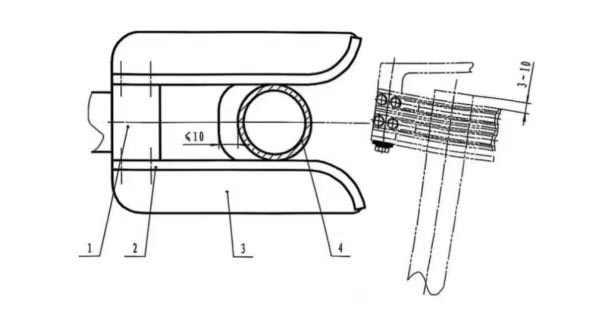

1. Zemin bıçağı statik temas başlığı
2. Temas parmağı
3. Konumlandırma plakası
4. Zemin bıçağı tüpü
Şekil 3 Topraklama borusunun ve konumlandırma plakasının konumunun şematik diyagramı

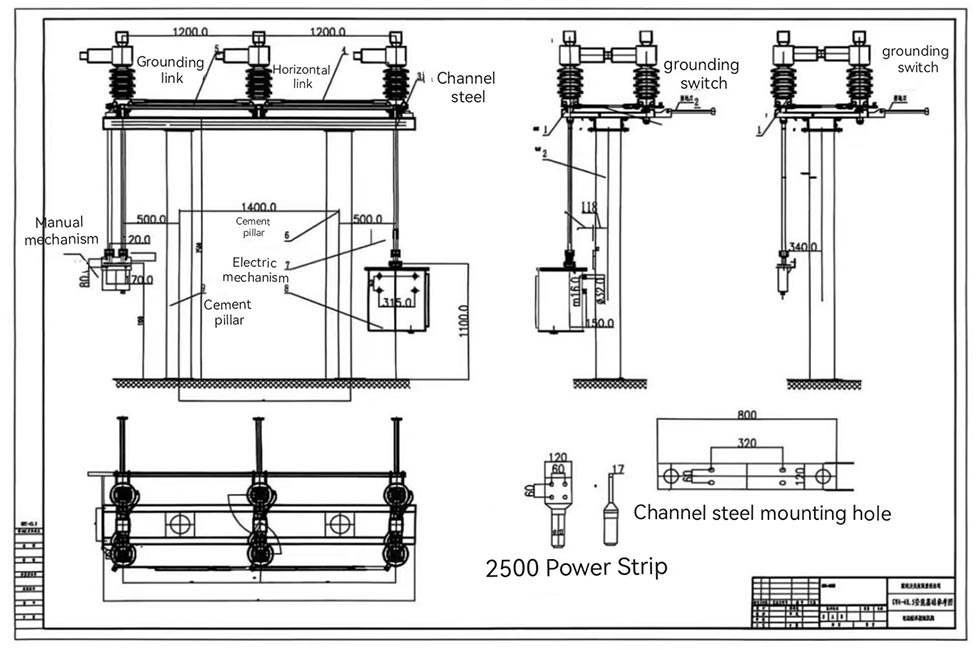

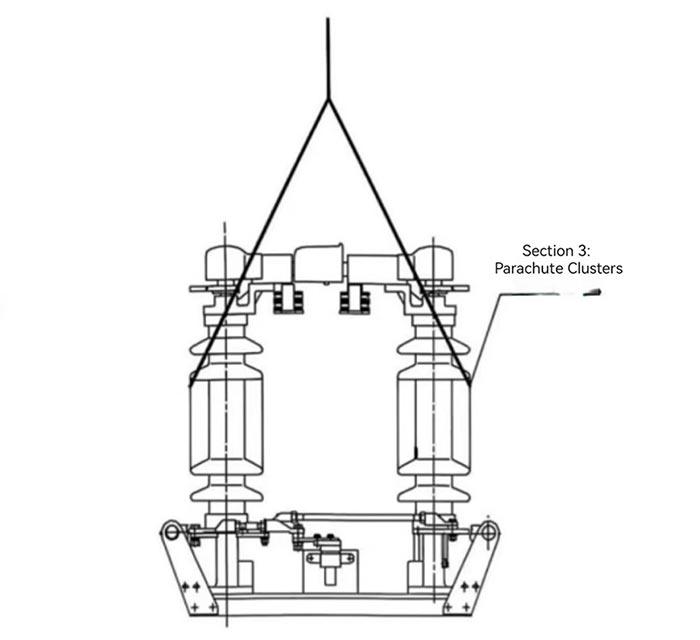

Şekil 4 Kaldırma Şeması
Örnek Olay İncelemesi: Batı Çin'deki Yüksek İrtifa Enerji Şebekesi Projesi
Batı Çin'deki bir elektrik şebekesi şirketi, 110kV iletim hattı yükseltme projesini üstleniyor. Bulunan bir 1800 m yükseklikteki projede yıllık ortalama sıcaklık -15°C ile 25°C arasında, sık sık kuvvetli rüzgarlar yaşanıyor ve kışın yoğun kar yağışı. Proje, Usune GW4(A)-126(D)(W)/1250 bağlantı kesme anahtarlarını (CJ2 ile donatılmış) seçti elektrikli çalıştırma mekanizmaları ve topraklama anahtarları). Son üç yılda ürün kendini kanıtladı. Yalıtkan hasarı veya temas aşırı ısınması olmadan mükemmel çevresel uyumluluk. Açılış ve kapanış operasyonlar sorunsuzdur ve kışın 8 mm buz birikmesine rağmen hala normal şekilde çalışabilir, böylece istikrarlı elektrik şebekesi çalışması. Üretici olarak Usune, yerinde kurulum rehberliği sağladı ve düzenli olarak proje için bakım hizmetleri, müşteriden yüksek övgü alıyor.
A1: Manuel çalıştırma torkunun artmasının ana nedeni, dönen kısımlardaki yağlama yağının şanzıman sistemi kurumuş, kirlenmiş veya mil pimleri paslanmış, bu da şanzımanın artmasına neden oluyor direnç. Çözüm: Öncelikle çalışmayı durdurun. Yalıtım anahtarının açık konumda olduğunu doğruladıktan sonra yüksek gerilim hattının topraklanmasını sağlayın, dönen parçaları sökün, biriken kir ve pası temizleyin ve uygun miktarda yağlayıcı. Sorun devam ederse, Usune satış sonrası servis ekibiyle iletişime geçin. profesyonel onarım. Usune fabrikasında zamanında destek sağlamak için profesyonel onarım personeli ve yedek parçalar bulunmaktadır.
A2: Hafif ila orta derecede kimyasal korozyona sahip alanlarda kullanılabilir. Temel önlemler: 1. Tedarikçiyi bilgilendirin. Sipariş verirken ortamın korozyon seviyesi. Usune, korozyon önleme işlemini (sıcak daldırma gibi) özelleştirecek güçlendirilmiş çelik bileşenlerin galvanizlenmesi ve özel korozyon önleyici izolatörlerin seçimi); 2. Düzenli olarak temizleyin aşındırıcı maddeleri uzaklaştırmak için yalıtkanların ve iletken parçaların yüzeyi; 3. Rutin muayeneyi kısaltın Temas yüzeyini ve yalıtkan durumunu kontrol etmeye odaklanarak çevrim yapın ve hasarlı parçaları derhal değiştirin. için Şiddetli kimyasal korozyona sahip alanlarda özelleştirilmiş çözümler için Usune teknik departmanına danışın.
Her Usune İzolasyon Anahtarı Dış Mekan Manuel Motorlu, eksiksiz kurulum aksesuarları ve Ürün sertifikası, montaj ve kullanım kılavuzu ile birlikte müşteri tarafından sipariş edilen çalışma mekanizması, ve aksesuar listesi. Çin merkezli bir tedarikçi olarak Usune, kapsamlı bir üretim ve satış sonrası sistemine sahiptir: Fabrika, her ürünün fabrikadan ayrılmadan önce nitelikli olduğundan emin olmak için sıkı bir kalite kontrol sürecine sahiptir. fabrika; satış sonrası servis ekibi yerinde kurulum rehberliği, hata ayıklama, bakım ve diğer hizmetleri sağlar Müşteri ihtiyaçlarına 24 saat cevap veren, kaliteli ürün ve hizmet sunmaya kendini adamış bir hizmettir. Yurt içi ve yurt dışındaki müşterilere özenli hizmet, uzun vadeli ve istikrarlı işbirliği ilişkileri kurma.
