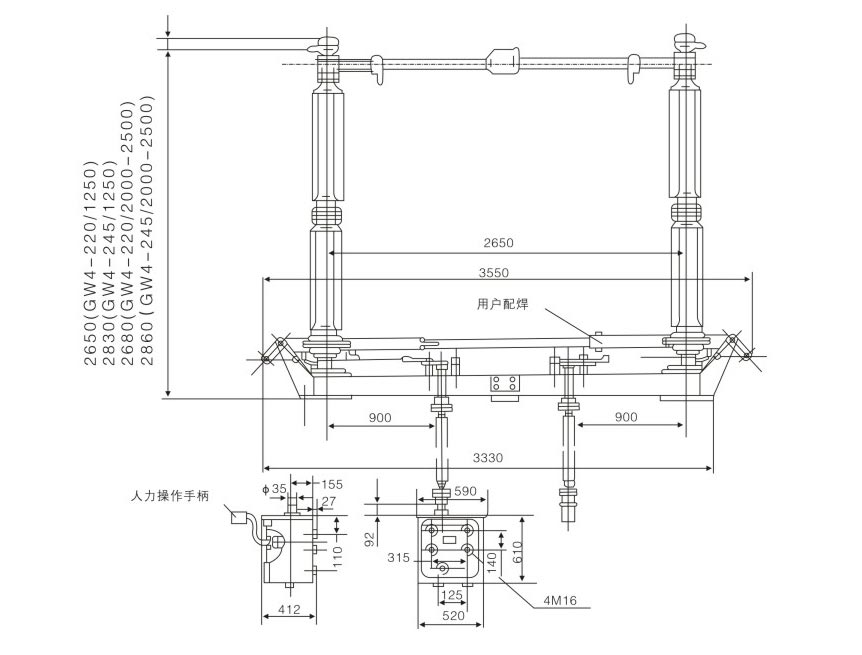

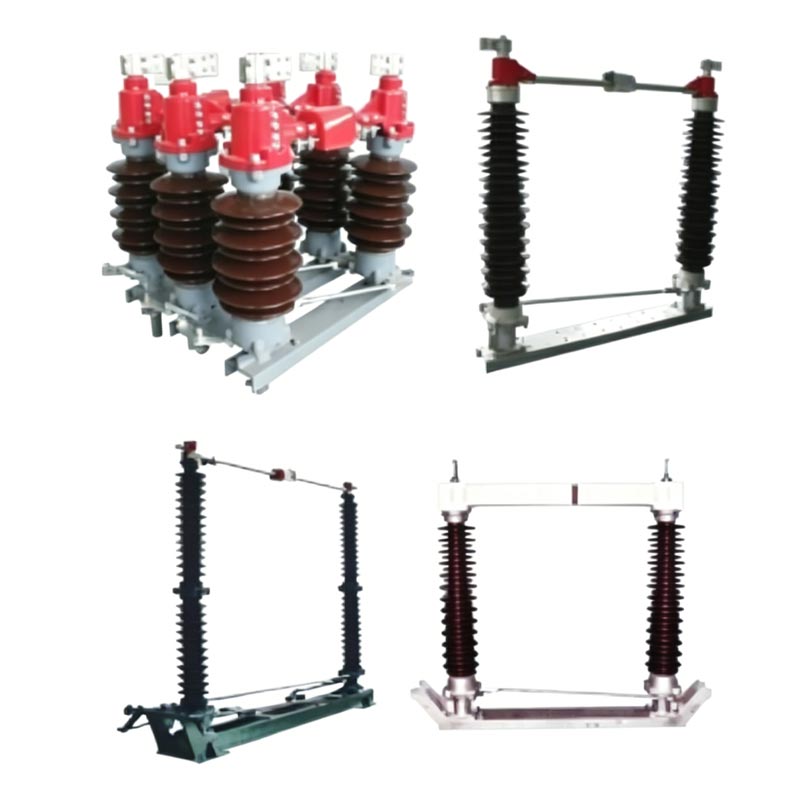

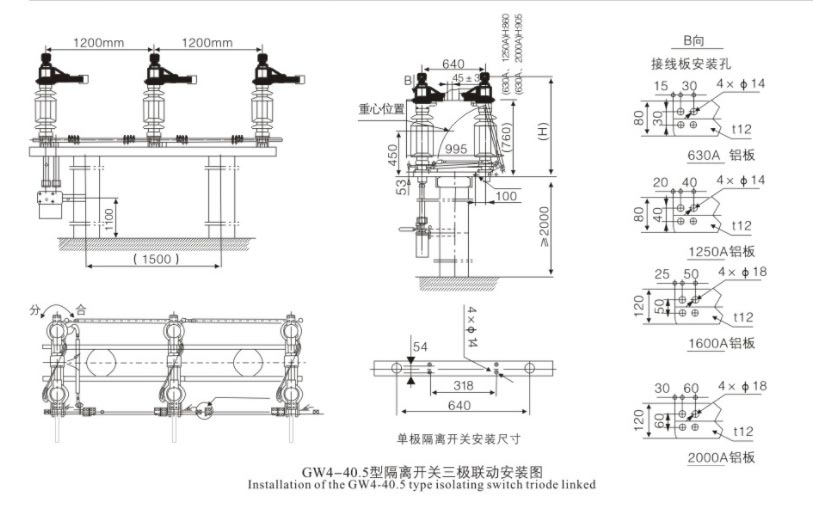

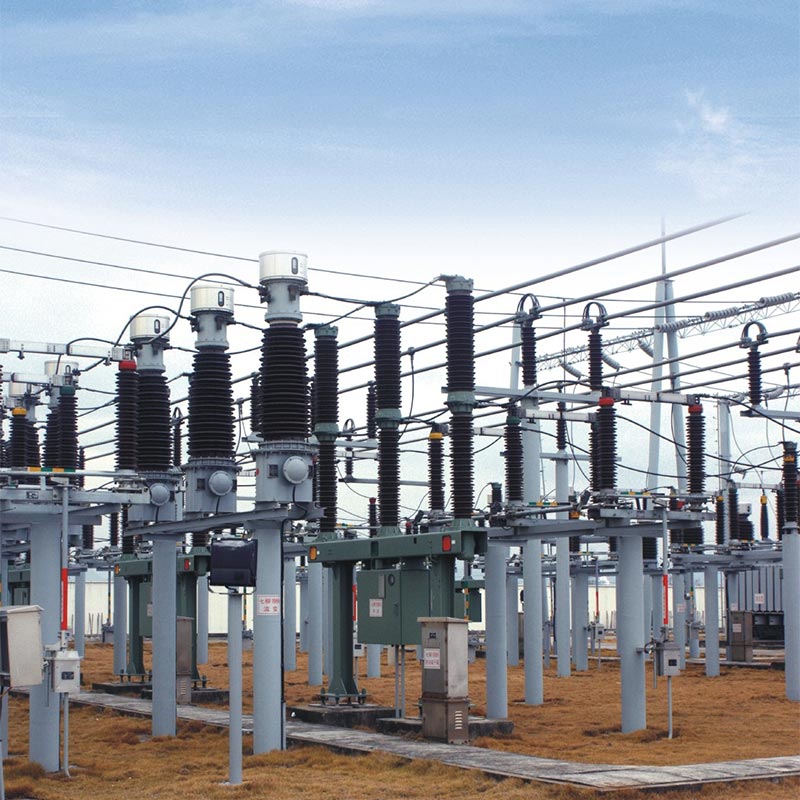

110kV 1250A 2000A Ayırıcı Anahtar, üç fazlı AC 50Hz dış mekan yüksek voltajlı elektrikli cihazdır. 126kV (110kV seviyesi) nominal gerilim ve 1250A/2000A nominal akım. Esas olarak açma ve kapama için kullanılır yüksüz koşullar altında operasyonlar, bakım ekipmanını canlı hatlardan güvenilir bir şekilde izole eder ve net bir şekilde oluşturur gözle görülür kırılma.
Usune, yüksek gerilim şalt cihazlarının Ar-Ge ve üretiminde uzmanlaşmış profesyonel bir fabrika olarak şunları sunmaktadır: 110kV ana iletim trafo merkezlerine yönelik ürünler, enerji şebekesinin güvenli çalışması için gereklilikleri karşılıyor.
Her fazda, açılma ve kapanmayı gerçekleştirmek için yatay olarak eşzamanlı olarak 90° dönen iki yalıtımlı sütun bulunur; the Taban, sızdırmaz yataklara sahip sıcak daldırma galvanizli çelikten yapılmıştır, bu da onu korozyona dayanıklı ve uzun ömürlü kılar.
110kV 1250A 2000A Ayırıcı Anahtarın ayrık tip ana kontakları gümüş kaplı bakırdan yapılmıştır; Düşük temas direnci, yüksek akım taşıma kapasitesi ve uzun süreli çalışma sırasında minimum aşırı ısınma.
Topraklama anahtarlı modeller, kesinlikle aşağıdaki sırayı takip eden güvenilir mekanik kilitlerle donatılmıştır. "ana anahtar açık → topraklama anahtarı kapalı; topraklama anahtarı açık → ana anahtar kapalı", etkin bir şekilde önleme Yanlış operasyon.

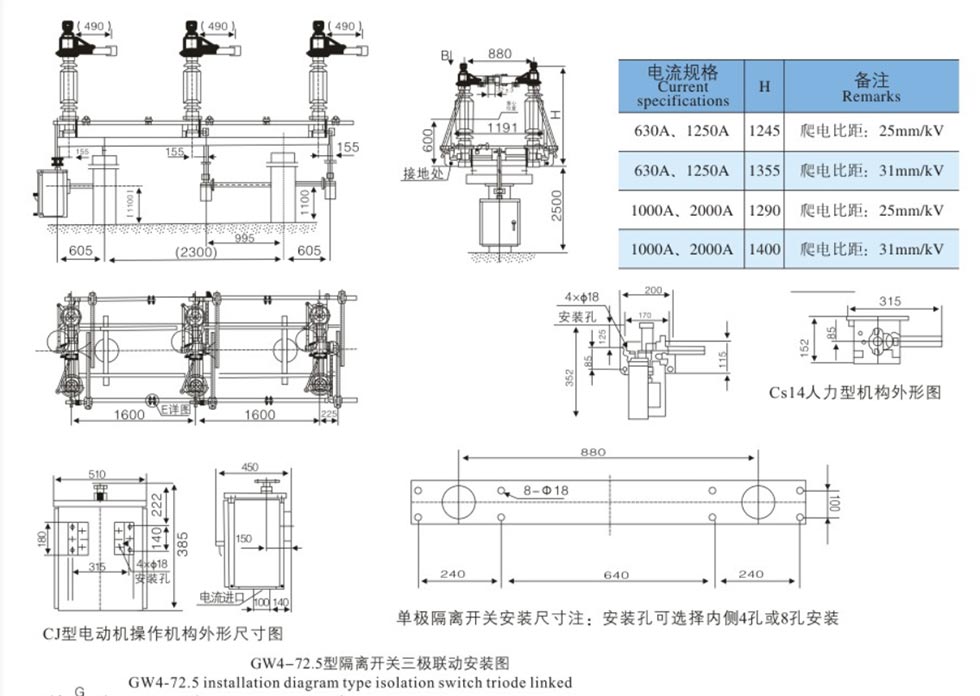

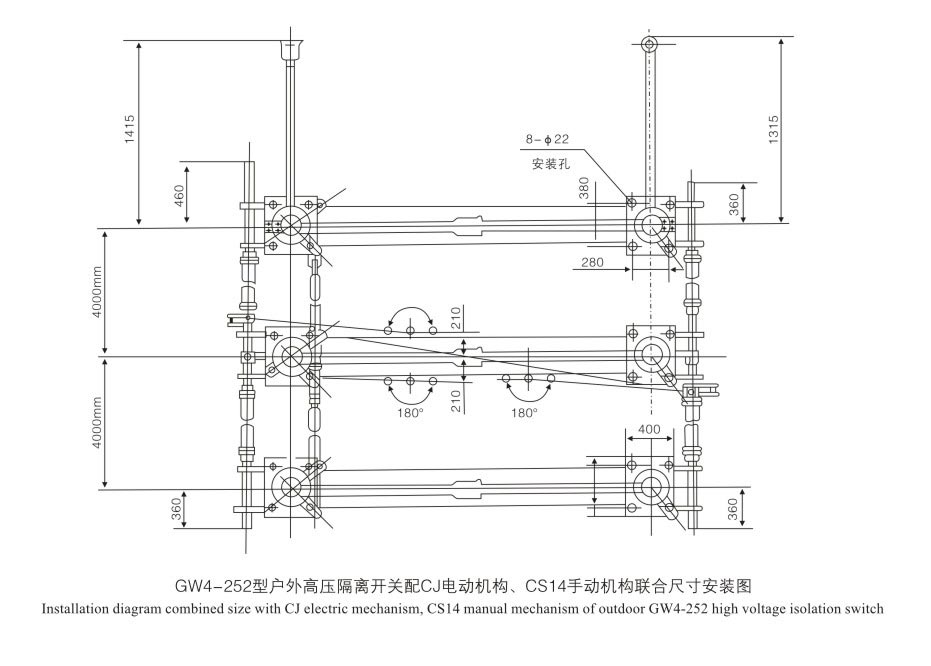

Yerel ve yerel desteği destekleyen CS14G veya CS17G manuel mekanizmalarla veya CJ6B veya CJ11 elektrikli mekanizmalarla yapılandırılabilir uzaktan kumanda.
| Parametre | GW4-126 (1250A) | GW4-126 (2000A) |
| Nominal Gerilim | 126kV (110kV sınıfı) | 126kV (110kV sınıfı) |
| Nominal Akım | 1250A | 2000A |
| Sıklık | 50Hz | 50Hz |
| Çalışma Sıcaklığı | -40°C ~ +40°C | -40°C ~ +40°C |
| Rakım | ≤ 2000m | ≤ 2000m |
| Standartlar | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Yalıtım Seviyesi | IV sınıfı (kirlilik önleme isteğe bağlı) | IV sınıfı (kirlilik önleme isteğe bağlı) |
| Kısa Süreli Dayanım Akımı | 31,5kA/4s | 31,5kA/4s |
| Tepe Dayanım Akımı | 80kA | 80kA |

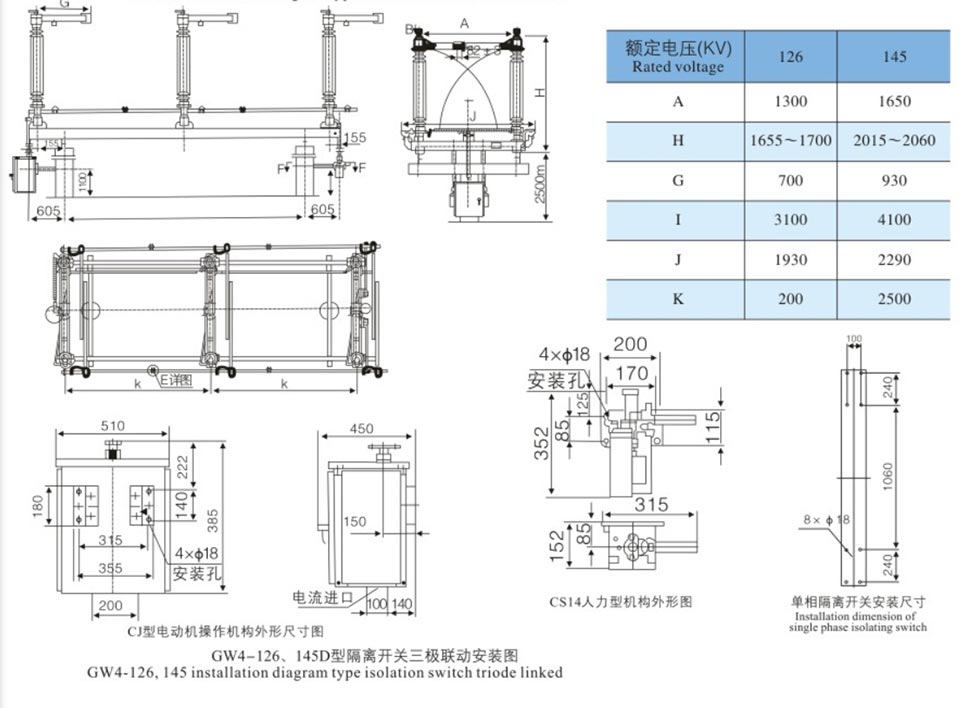

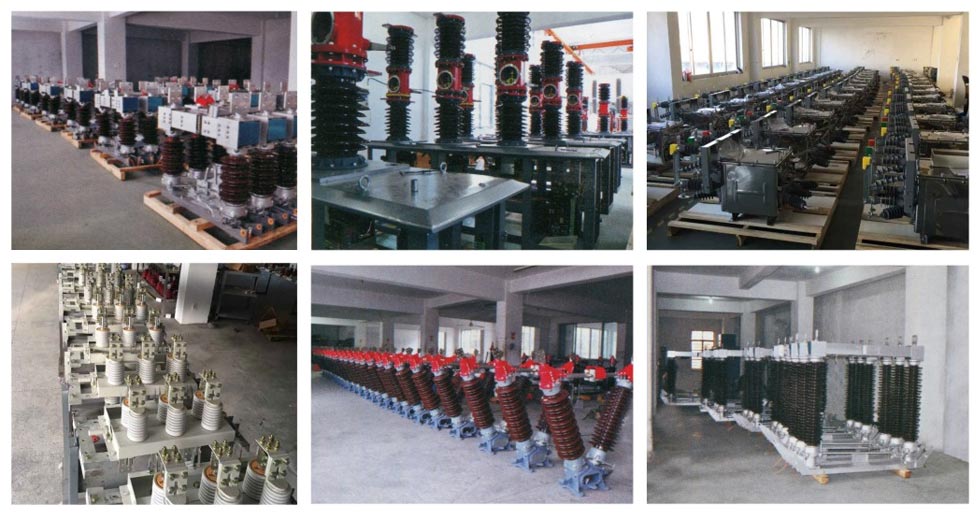

- Ürün tutarlılığını sağlamak için gelişmiş üretim ekipmanları ve sıkı test yöntemleri kullanılarak üretilmiştir ve
istikrar.
- Standart yüksek kaliteli malzemeler ve mükemmel işçilik, ürün kalitesi için sağlam bir temel oluşturur.
- Kapsamlı bir kalite yönetim sistemi, hammadde depolamasından üretim aşamasına kadar tüm üretim sürecini kapsar.
bitmiş ürün teslimatı.
- Standart modeller çoğu bölge için uygun olan -40°C ila +40°C sıcaklık aralığında stabil şekilde çalışabilir.
- Kirliliğe dayanıklı tip (GW4-126W), gelişmiş yalıtım özelliğine sahiptir ve bu da onu yoğun kirli alanlar için ideal kılar
kıyı bölgeleri, endüstriyel alanlar veya yüksek toz, tuz spreyi veya kimyasal korozyona sahip alanlar gibi.
- Kuvvetli rüzgar, şiddetli yağmur, kar fırtınası gibi şiddetli hava koşullarına dayanıklıdır.
- Açık bir mekanik kilitleme mekanizması, yanlış çalışmayı etkili bir şekilde önleyerek personelin ve personelin güvenliğini sağlar.
Ekipman.
- 110kV 1250A 2000A Ayırıcı Anahtar kompakt bir yapıya sahip olduğundan az kurulum alanı gerektirir.
kurulumu, ayarlanması ve bakımı kolaydır.
- Görünür kesme noktaları, bakım işlemleri için sezgisel güvenlik güvencesi sağlar.
1. Örnek Olay İncelemesi: Güneydoğu Kıyı Bölgesinde 110kV Rüzgar Santrali Trafo Merkezi
2. Projenin Arka Planı: Yüksek tuz oranına sahip Çin'in güneydoğu kıyı bölgesinde yer alan 110kV'luk bir rüzgar santrali sprey konsantrasyonları, yüksek nem ve ciddi kirlilik.
3. Uygulanan Ürün: Usune GW4-126W 2000A Kirlilik Önleyici Bağlantı Kesme Anahtarı (12 takım)
4. Uygulama Sonuçları:
- Zorlu kıyı tuz serpintisi ortamına uyum sağlayarak 5 yıl boyunca hiçbir arıza olmadan başarıyla çalıştırıldı.
- Kirlilik önleyici kompozit izolatör, kaçak deşarjı veya sızıntı olmadan mükemmel yalıtım performansını korudu.
kirlilik parlaması.
- Gümüş kaplamalı kontaklar istikrarlı kontak direnciyle parlak kaldı ve aşırı ısınma meydana gelmedi.
uzun vadeli 1800A çalışma akımı.
5. Project Manager Feedback: "The Usune disconnect switch demonstrated excellent anti-pollution performance, fully meeting the stringent environmental requirements of coastal wind farms."
| Öğe | Birim | Parametreler | |||||
| Nominal Gerilim | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nominal yalıtım seviyesi | 1 dk güç frekansı dayanım gerilimi (etkin değer) | Yerde | kV | 95 | 160 | 230 | 275 |
| Kırık | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nominal yıldırım darbesine dayanma akımı (tepe) | Yerde | kV | 185 | 350 | 550 | 650 | |
| Kırık | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nominal Frekans | Hz. | 50/60 | |||||
| Nominal Akım | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Nominal kısa süreli dayanım akımı | KA | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| Nominal tepe dayanım akımı | KA | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Nominal kısa devre süresi | Bıçak/Kılıç | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nominal mekanik terminal yükü | Yatay ve dikey | N | 1250 | 1250 | 1250 | 1250 | |
| Yatay | N | 750 | 750 | 750 | 750 | ||
| Dikey kuvvet | N | 1000 | 1000 | 1000 | 1000 | ||
| Kaçma mesafesi | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mekanik ömür | Kez | 5000 | 5000 | 1000 | 5000 | ||
| Motor aktüatörü | Modeli | CJ | CJ | CJ | CJ | ||
| Motor voltajı | V | AC380、AC220、DC220、DC110 | |||||
| Gerilim kontrol döngüsü | V | AC380、AC220、DC220、DC110 | |||||
| Puanlar, kapanış zamanı | s | 7±1 | |||||
| İnsan aktüatör | Modeli | CS14 CS17 | |||||
| Elektromanyetik kilit voltajı | V | AC220、DC220、DC110 | |||||
• İzolatörler: Çatlak, hasar veya kir yoktur.
• Kontaklar: Temiz, gümüş kaplamalı yüzey sağlam.
• Bağlantı elemanları: Tüm cıvatalar sıkılmıştır.
• Mekanizma: Düzgün dönüş; hareketli parçaları yağlayın.
• Yalıtkan dikeyliği: Ayar pullarıyla ayarlayın (konum başına maksimum 3 mm).
• Üç fazlı senkronizasyon: Krank kolunu ve bağlantı çubuklarını ayarlayın.
• Temas basıncı: Doğru yerleştirmeyi ve basıncı sağlayın.
• Yalnızca YÜKSÜZ durumda çalıştırın; devre kesicinin açık olduğunu doğrulayın.
• Manuel çalıştırma: Çalıştırma kolunu kullanın; aşırı güç kullanmaktan kaçının.
• Motorlu çalıştırma: Yerel/uzaktan kontrolü kullanın; monitör konumu.
• Kilitleme: Kilitliyse çalışmayı zorlamayın.
• Periyodik bakım: Her 1-2 yılda bir.
• İzolatörleri ve kontakları temizleyin; endüstriyel vazelin uygulayın.
• Yatakları ve şanzıman parçalarını yağlayın.
• Gevşek cıvatalar, aşınmış kontaklar ve yalıtkan hasarı olup olmadığını kontrol edin.
• Kısa devreden sonra: Derhal inceleyin.
• Çalıştırılamıyor: Kilidi, sıkışmış bağlantıyı veya motor arızasını kontrol edin.
• Asenkron fazlar: Çapraz bağlantı çubuklarını ayarlayın.
• Kontağın aşırı ısınması: Temizleyin ve yeniden sıkın; Gümüş kaplamayı kontrol edin.
C: Temel fark, nominal akım taşıma kapasitesidir. 1250A orta yük 110kV için uygundur trafo merkezleri, 2000A ise yüksek akım ana trafo giriş ve çıkış devreleri için uygundur. yapısı, yalıtım sınıfı ve montaj boyutları temelde aynıdır.
C: Evet. 31,5 mm/kV kaçak mesafesine sahip kirlilik önleyici (W tipi) ürünler mevcuttur. Kullanıyorlar kirlilik önleyici porselen izolatörler veya kompozit izolatörlerdir ve tuz spreyi ve toz korozyonuna karşı dayanıklıdır.
C: Seçim çözümleri, kurulum çizimleri, yerinde devreye alma rehberliği ve ücretsiz onarım sağlayabiliriz garanti süresi boyunca hizmetler. Standart modeller, gücün zaman gereksinimlerini karşılamak için hızlı bir şekilde teslim edilir ızgara projeleri.
