Alçak gerilim şalt sistemi, güç iletimi ve dönüşüm imalat endüstrisinin önemli bir parçasıdır

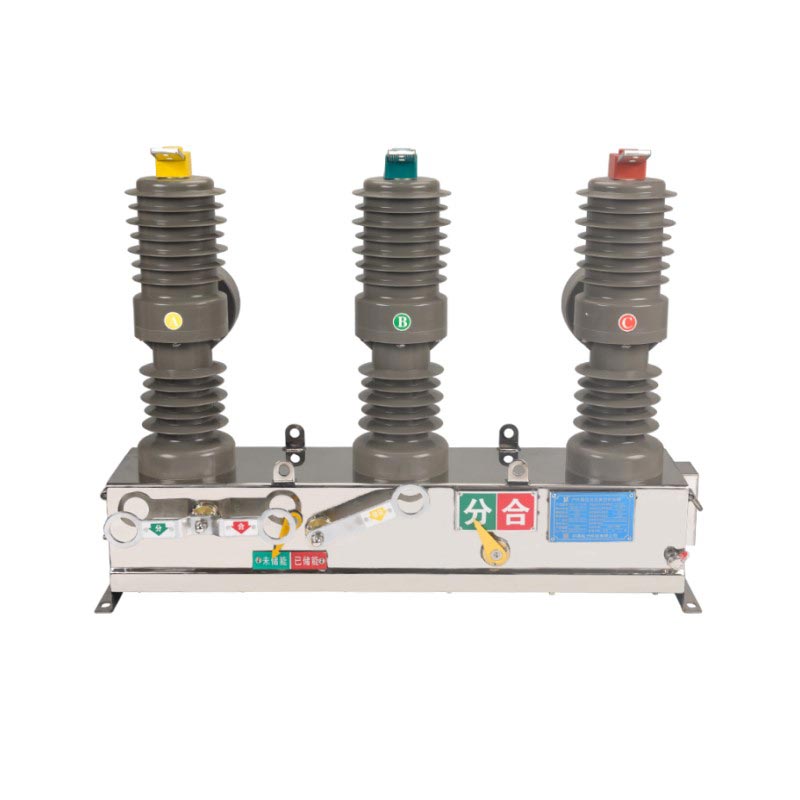

İşleme ve imalat sanayiialçak gerilim şalt sistemigüç aktarımı ve dönüştürme ekipmanı işleme ve imalat endüstrisinin önemli bir bileşenidir ve tüm enerji endüstrisinde önemli bir rol oynar. Şalt donanımının temel bileşenleri arasında yüksek gerilim devre kesicileri, gerilim transformatörleri, yerel olarak kurulmuş mikrobilgisayar röle koruma ekipmanı, fiili çalışma kontrol devresi aksesuarları (kapı kolları, ekran ışıkları, pimler) ve çeşitli şalt donanımı üreticilerinden gelen yardımcı güç anahtarları bulunur.

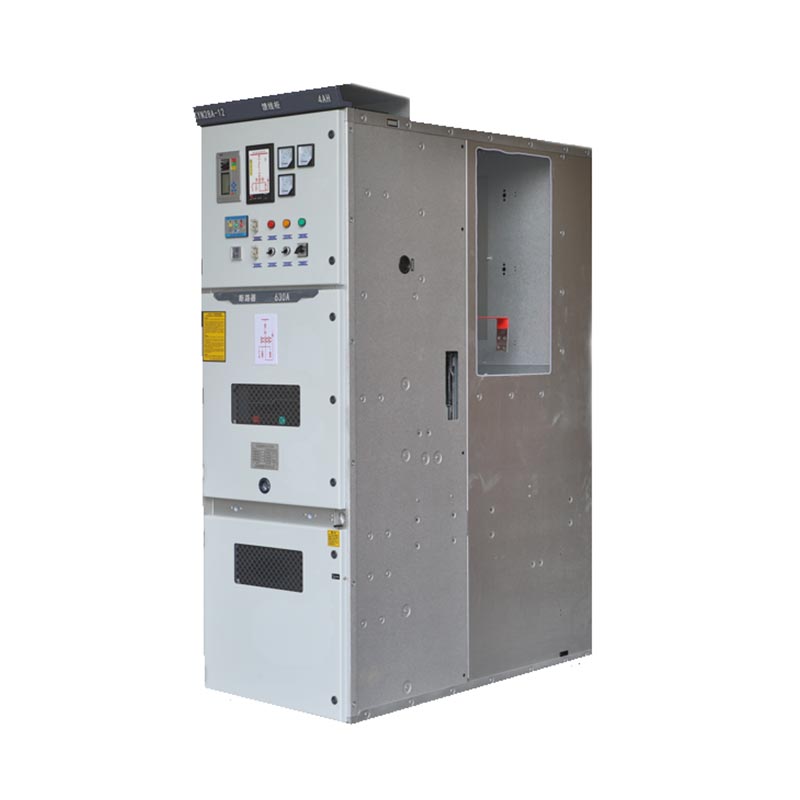

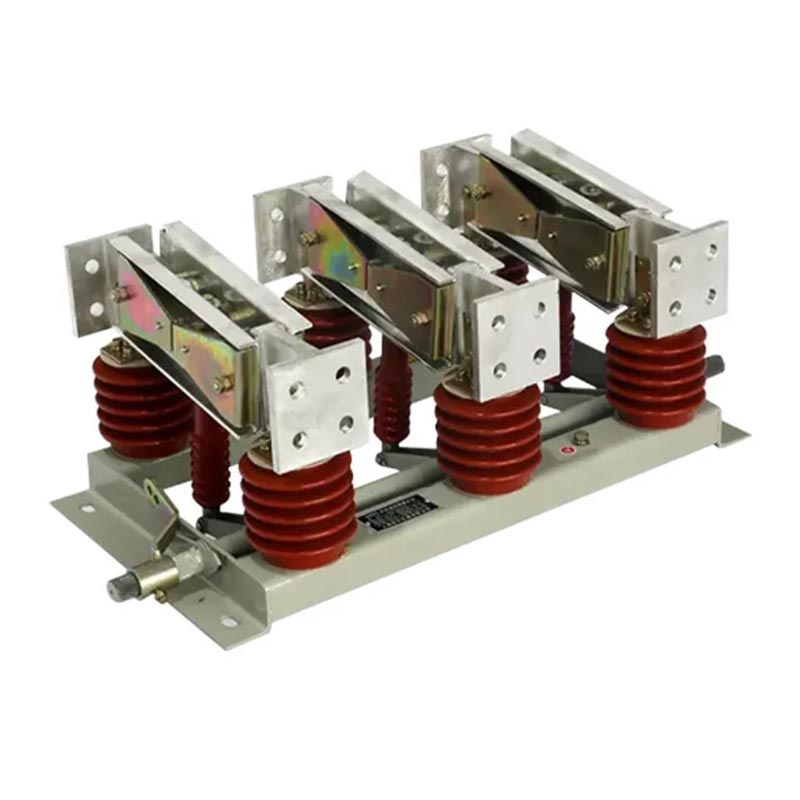

Bunlar arasında, şalt cihazının içine izolatörler ve gerilim trafoları monte edilirken, kabin röle odasının kontrol paneline mikrobilgisayar röle koruması, aksesuarları ve enerji sayaçları monte edilir (orijinal adı kullanılarak, ancak aslında kabin rölesi yoktur). Kabin röle odası, kablo terminalleri ve çeşitli anahtar güç gaz anahtarları ile donatılmıştır ve kablo terminalleri, değişken frekanslı kablolar veya özel güç soketleri aracılığıyla izolatörlere bağlanır. Yüksek gerilim komple şalt cihazı, GB3906-1991 3-35kV AC metal mahfazalı şalt cihazının ilgili düzenlemelerini dikkate almalıdır. Hücre kapıları ve izolatörlerden oluşan hücre, boş çerçeve giriş ve çıkış hatları, kablo giriş çıkış hatları, bara kanal bağlantıları gibi fonksiyonlara sahiptir. Şalt kapısı bir kapak plakasından, elektrikli bileşenlerden (yalıtım katmanı bileşenleri dahil), çeşitli mekanizmalardan, ikincil kablo terminallerinden ve bağlantı kablolarından oluşur.

Kablolama sürecini inceleyinalçak gerilim şalt sistemiüretici. Öncelikle kablo bağlantılarının sağlam olup olmadığını kontrol edin. Her terminale yalnızca bir kablonun bağlanmasını isteyin ve gerekirse iki kablonun bağlanmasına izin verin; Bu arada metal bileşenlerin yalıtımlı iletkenlerinin hasardan korunması için önlemler alınmalıdır. İkinci adım, kablolama için kablo demetlerini kullanmaktır. Kablo demeti yatay ve dikey olmalı, yatay boyutu 30 mm'yi ve dikey boyutu 400 mm'yi aşmamalıdır. Sabit bir nokta olmalı; Bir AC devresinin iletkeni metal bir bölmeden geçtiğinde, devrenin tüm faz ve nötr kabloları aynı delikten geçmelidir. Üçüncü adım, baranın işleme ve kurulum kalitesini kontrol etmeye odaklanarak şalt üreticisinin ürün bağlantı düzeni sürecini incelemektir. Busbarın yüzey kaplaması düzgün olmalı ve akış izleri içermemelidir. Busbar kıvrımında 1 mm'den büyük çatlak veya buruşma olmamalı, yüzeyde soyulma, çekiç izi, çukur, çapak vb. olmamalıdır.
