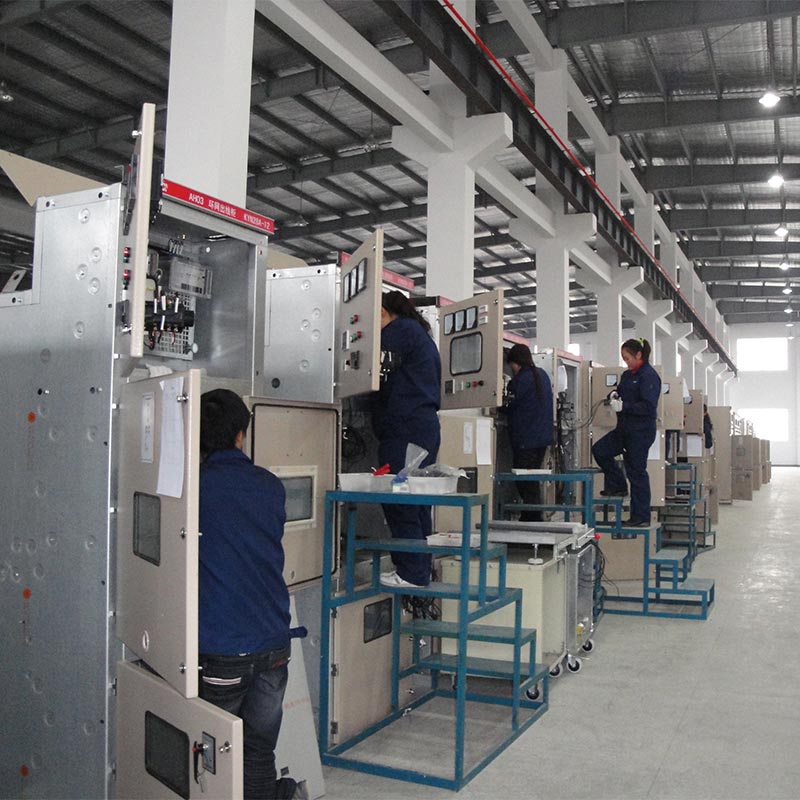

Kyn28 Şalt Cihazı 12kv

Usune Kyn28 Şalt Cihazı 12kV, 3,6kV'yi kapsayan nominal gerilimlere sahip, kapalı bir yüksek gerilim güç dağıtım cihazıdır. 7,2kV ve 12kV, 50/60Hz üç fazlı AC güç sistemleri için uygundur. Modern güçte temel bir elektrikli ekipmandır. iletim ve dağıtım, endüstriyel güç dağıtımı ve ticari bina güç kaynağı alanları. Ürün devre kesiciler, baralar gibi fonksiyonel üniteleri tamamen ayıran, zırhlı, metal mahfazalı bir yapıyı benimser. kablolar ve enstrümantasyon kontrolü. Bu tasarım, ark arızalarının yayılmasını en başından itibaren ortadan kaldırır. Aynı zamanda kapanmadan hızlı bakım ve değiştirme olanağı sağlayan, çekmeceli vakumlu devre kesici arabası ile donatılmıştır baranın aşağısında, güvenli, istikrarlı ve verimli çalışma için güç sistemlerinin temel gereksinimlerini tam olarak karşılar ve bakım.

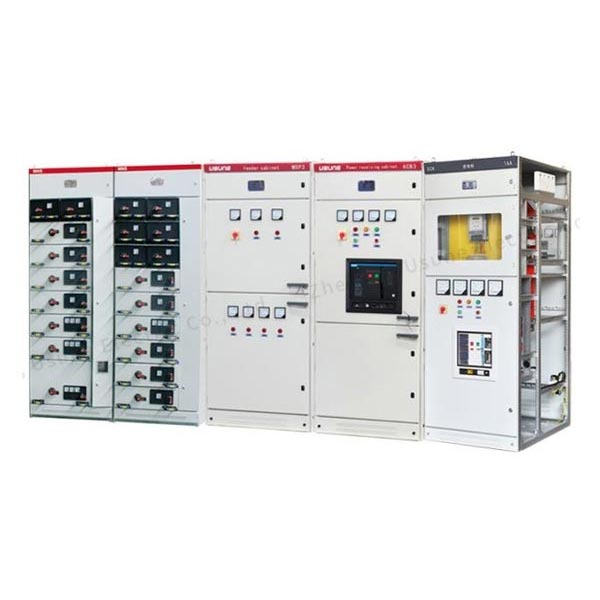

Alçak gerilim şalt sistemi

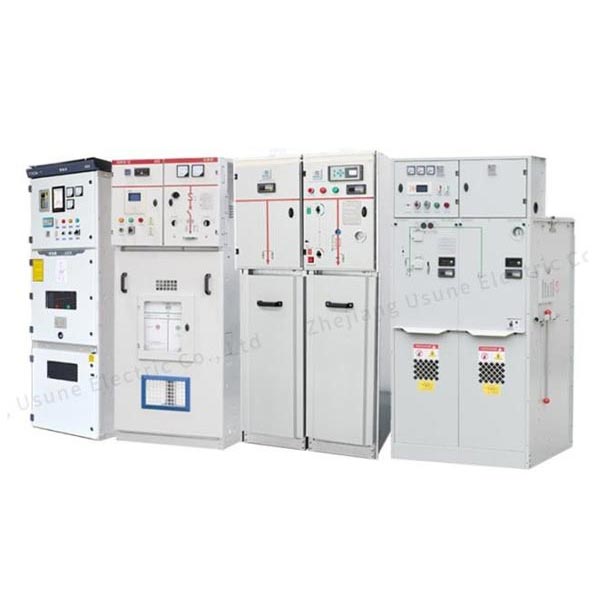

Orta gerilim şalt sistemi

Temel Teknik Parametreler

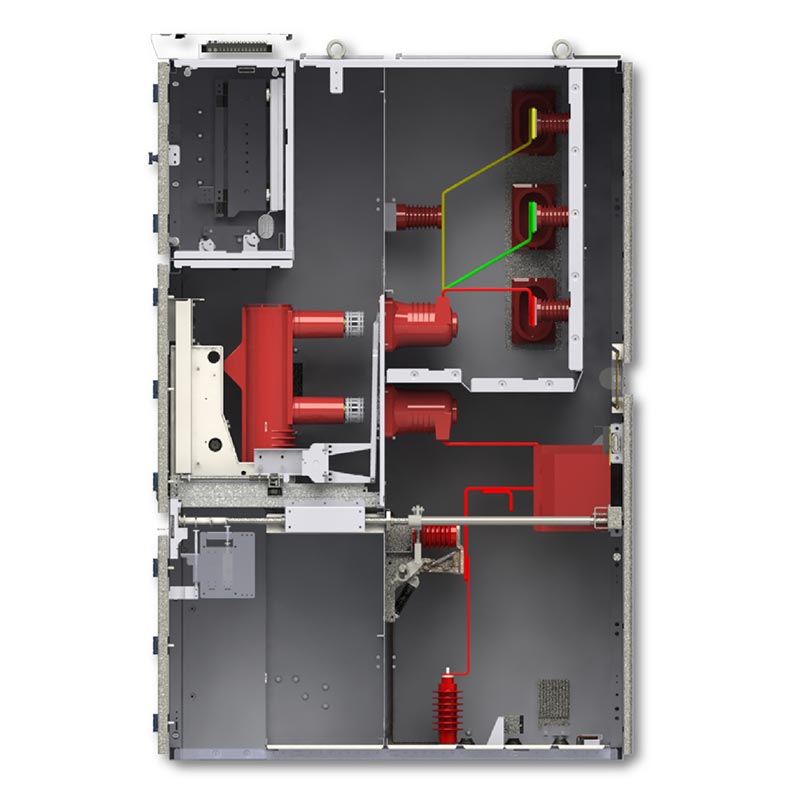

Bağımsız Bölme Yapısı

Kyn28 Şalt Sistemi 12kV, tamamen metal izolasyonlu modüler bir bölme tasarımını benimser. Dört işlevsel alan tamamen bağımsızdır ve hatanın yayılmasını etkili bir şekilde önler:

1. Devre Kesici Bölmesi: Hassas yönlendirmeyle donatılmış bir vakumlu devre kesici arabası kurar ve Güvenli araba hareketini sağlamak için kilitleme mekanizmaları.
2. Bara Bölmesi: Mükemmel yalıtım performansına sahip ana ve branşman baralarının kapalı düzeni, fazdan faza/fazdan toprağa kısa devre riski.
3. Kablo Bölmesi: Çok devreli kablo bağlantılarına uygun, kablo döşemeyi, kablolamayı kolaylaştıran geniş alan, ve test etmek.
4. Alet ve Kontrol Bölmesi: Koruma cihazlarını, ölçüm cihazlarını ve kontrol devresini entegre eder Merkezi izleme ve çalıştırma için bileşenler.
5. Basınç Tahliye Cihazı: Üst kısmında özel bir basınç tahliye kapağı ile donatılmış olup, arkı hızlı bir şekilde serbest bırakabilir Dahili arızalarda basınç uygulayarak kabinin ve personelin güvenliğini sağlar.

Temel Ürün Avantajları

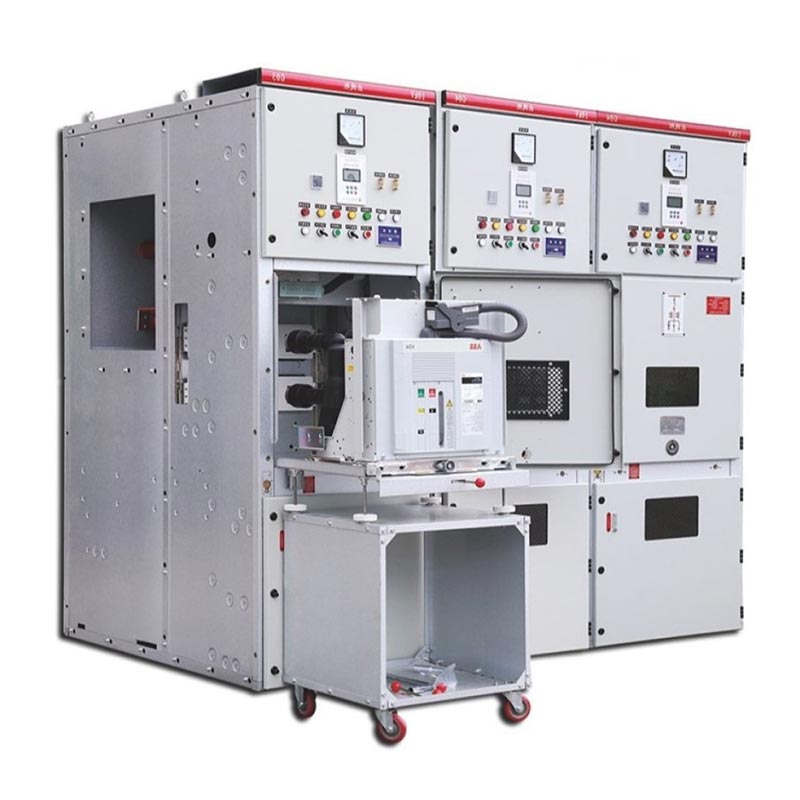

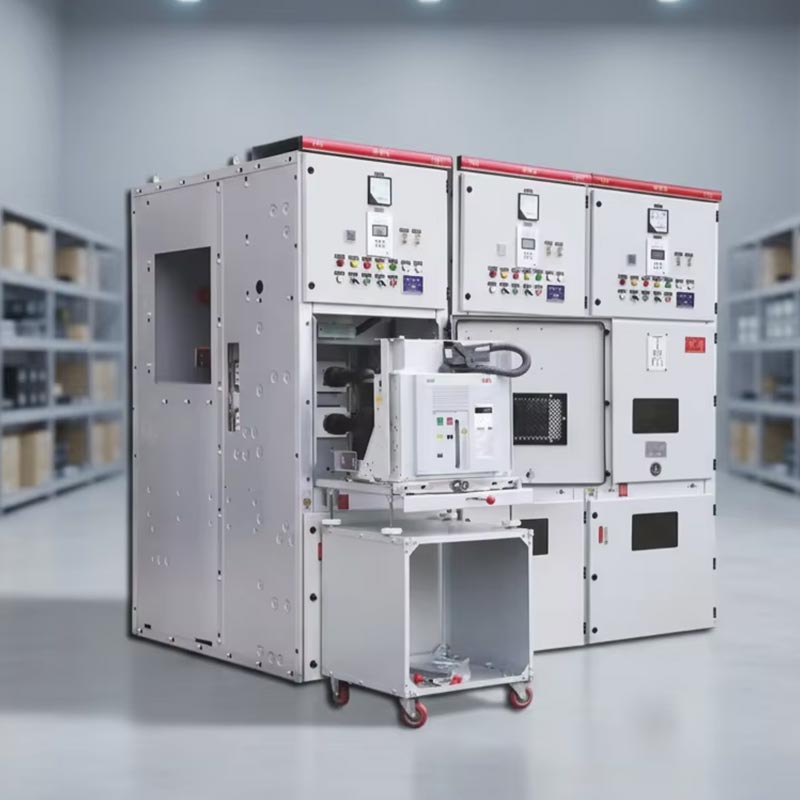

1. Çıkarılabilir El Arabası Tasarımı

Devre kesici, PT ve izolasyonlu el arabası serisi tamamen değiştirilebilir. Bakım sırasında çıkarmanız yeterlidir arızalı el arabasını tespit edin ve tüm baranın bağlantısını kesmeden gücü hızlı bir şekilde geri yüklemek için yedek el arabasını itin, Elektrik kesintisi bakım süresini önemli ölçüde azaltır.

2. Kapsamlı "Beş Önleme" Mekanik Kilitleme:

- Devre kesicilerin yanlışlıkla açılıp kapanmasını önler;
- Devre kesici el arabasının yük altında çıkarılmasını/itilmesini önler;
- Enerji verildiğinde topraklama anahtarının yanlışlıkla kapanmasını önler;
- Topraklama anahtarı kapatıldığında kazara enerji verilmesini önler;
- Enerjili bölmelere kazara girişi önler.

3. Optimize Edilmiş Güvenlik ve Bakım

Tamamen önden çalıştırma ve bakım tasarımı, arka bakım alanı ihtiyacını ortadan kaldırarak etkili bir şekilde tasarruf sağlar dağıtım odasındaki taban alanı; kabinde yüksek neme uyum sağlayabilen yerleşik bir yoğuşma ısıtıcısı bulunur ortamlarda yoğuşmadan kaynaklanan izolasyon hatalarını önler.

4. Yüksek Yalıtım ve Arıza Direnci

Kyn28 Şalt Donanımı 12kV, yüksek kaliteli yalıtım malzemeleri ve bilimsel olarak aralıklı yalıtım kullanarak, yüksek bir yalıtım seviyesi. Kısa devrelere, aşırı gerilimlere ve diğer elektrik arızalarına etkili bir şekilde direnç gösterir. Kombine metal zırh yapısıyla güçlü ark kontrol kabiliyetine sahiptir.

Ana Uygulama Türleri

1. Gelen Hat Kabini: Yukarı akış kaynaklarından güç alır, güç alımı ve genel koruma sağlar.
2. Giden Hat Kabini: Gücü yüklere, motorlara ve diğer terminal devrelerine dağıtarak koruma sağlar.
3. PT ve Gerilim Ölçüm Kabini: Sistem gerilimini izler ve aşırı gerilim koruması sağlar.
4. Ölçüm Kabini: Doğru enerji tüketimi istatistikleri için enerji ölçüm cihazlarını entegre eder.
5. Busbar Bölüm Dolabı: Busbar bölümlerinin bölümlü çalışmasını, izolasyonunu ve korunmasını sağlar.
6. İzolasyon Kabini: Elektriksel izolasyon sağlayarak güvenli bakım sağlar.

Gerçek Dünya Uygulama Örneği

Durum 1: Doğu Çin'deki Büyük Veri Merkezi için 10kV Güç Dağıtımı Projesi

Proje Gereksinimleri: Veri merkezi %99,99 güç kullanılabilirliği ve sıfır arızalı, son derece kararlı bir sistem gerektirir sunucular ve sunucular gibi çekirdek yüklere kesintisiz güç beslemesi sağlamak için orta gerilim güç dağıtım sistemi soğutma ekipmanı.

Çözüm: Usune Kyn28 Şalt Tesisi 12kV üniteleri kullanılarak eksiksiz bir güç dağıtım sistemi inşa edildi. giriş kabinleri, ölçüm kabinleri, PT kabinleri ve 12 çıkış kabini. 40kA kısa devre ile donatılmıştır Hızlı arıza elde etmek için kesme kapasiteli vakumlu devre kesiciler ve akıllı entegre koruma cihazları izolasyon ve kesin arıza konumu.

Operasyonel Sonuçlar: Sistem, devreye alındığı 2023 yılından bu yana %100 performansla hatasız olarak çalışmaktadır. Koruma eylemlerinde doğruluk oranı. Yıllık elektrik kesintisi süresi 5 dakikadan azdır ve yüksek gereksinimleri tam olarak karşılar. Veri merkezinin güvenilir güç kaynağı gereksinimleri ve onlarca dolarlık ekonomik kayıpların etkili bir şekilde önlenmesi Elektrik kesintilerinden dolayı milyonlarca dolar.

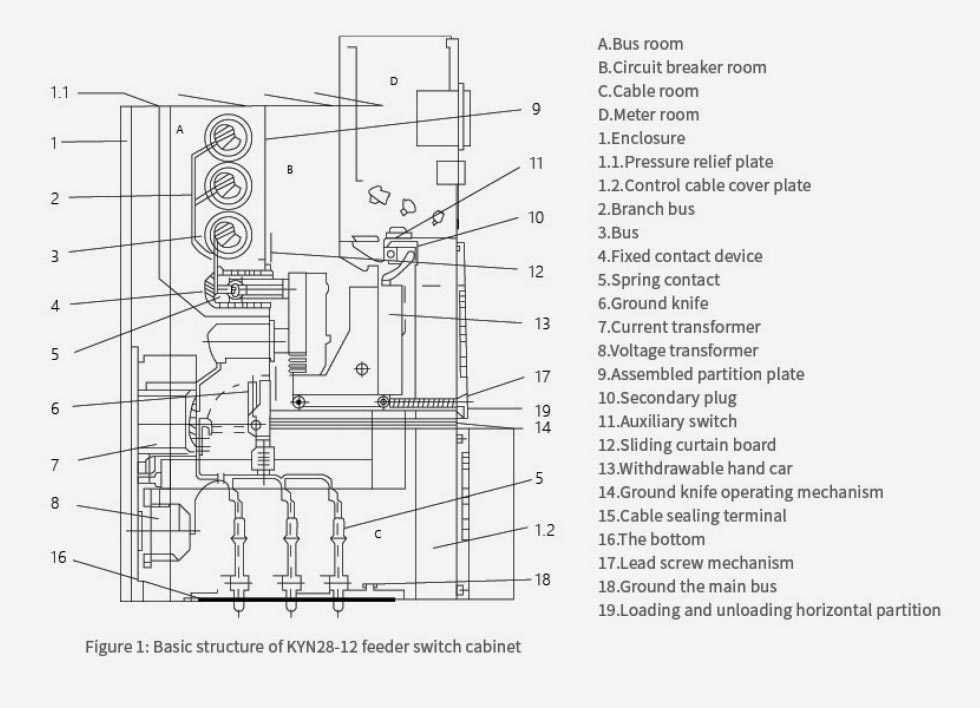

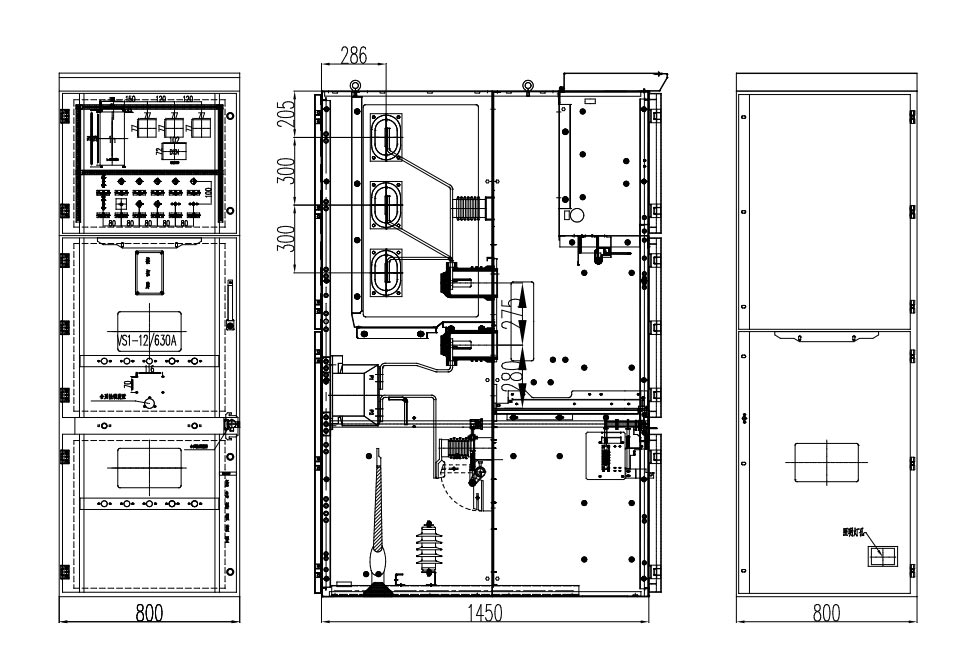

Ürün Dış Boyutu

Proje Referansı

Cas-space Roket Fırlatma Projesi

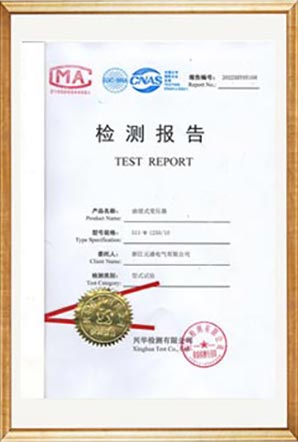

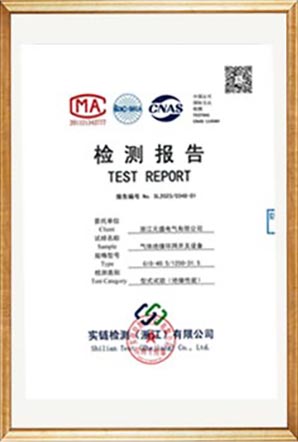

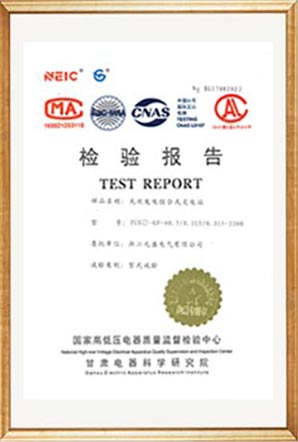

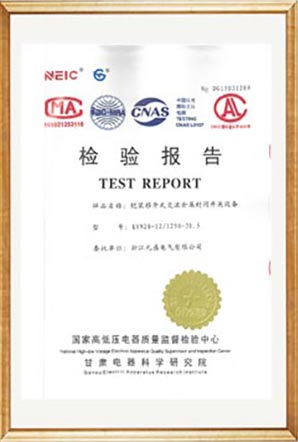

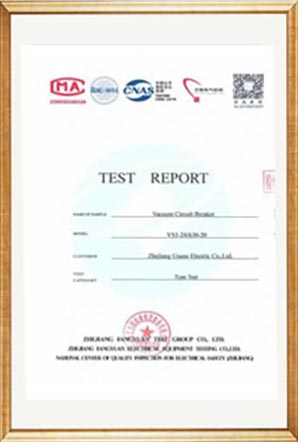

Test Raporu

SSS

S1: Kyn28 Switchgear 12kV sisteminin "beş geçirmez" kilitlemesi mekanik olarak zorlanmış bir kilitleme mekanizması mıdır? ve devre dışı bırakılabilir mi?

Usune KYN28 şalt cihazının "beş geçirmez" kilitleme sistemi tamamen mekanik, zorlamalı kilitleme tasarımı kullanır hiçbir elektrikli yardımcı kilit açma devresi bulunmaması, yapısal olarak hatalı çalışma olasılığını ortadan kaldırır. Yalnızca profesyonel bakım personeli, güvenli güç koşulları altında özel aletler kullanarak geçici olarak kilidini açabilir arıza ve topraklama; normal çalışma sırasında kilidi açılamaz. Bu, IEC ve evsel güç gereksinimlerine tamamen uygundur Operatörlerin ve ekipmanların güvenliğini en üst düzeye çıkaran güvenlik standartları.

S2: Ürün yüksek nem ve yüksek rakımlı ortamlarda normal şekilde çalışabilir mi ve hangi özel işlemler uygulanır? gerekli mi?

Ürünün standart nem toleransı günlük ortalama ≤%95, aylık ortalama ≤%90'dır. Dahili kondenser ısıtıcısı otomatik olarak nemi giderir ve yüksek nemli ortamların üstesinden kolayca gelir. Rakımı >1000m olan senaryolar için şu şekilde olabilir: Güç endüstrisi standartlarına göre değer kaybıyla kullanılır (her 1000 metrelik artış için yaklaşık %10 değer kaybı) rakım). Kaçak mesafeyi artırmak ve gereksinimleri karşılamak için özel tasarlanmış güçlendirilmiş yalıtım versiyonları da mevcuttur. yüksek irtifada güvenli çalışma gereksinimleri.
