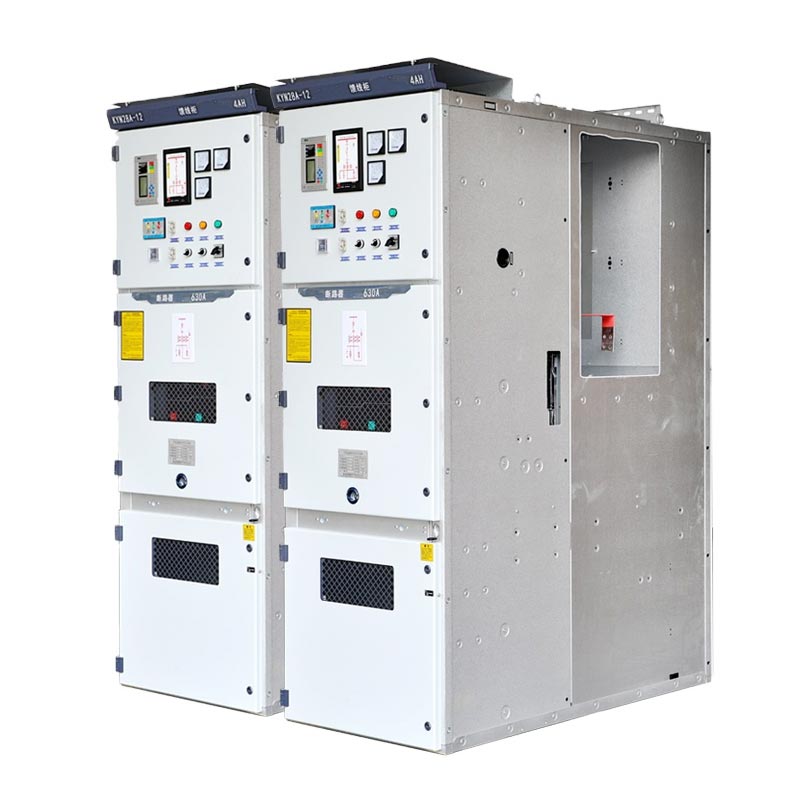

Kyn28 Şalt Cihazı 11kV

Usune Kyn28 Şalt Cihazı 11kV, 3,6kV–12kV, 50Hz üç fazlı AC sistemler için uygundur ve güç alımını sağlar, dağıtım, kontrol, koruma ve izleme. Tek bara, tek bara bölümlendirmesini ve çift barayı destekler bara bağlantı yöntemleri, onu güç sistemlerinde önemli bir güç dağıtım cihazı haline getirir. Bir ürünün temel ürünü olarak Profesyonel Çinli güç ekipmanı tedarikçisi olarak dünya çapında güvenilen bir orta gerilim güç dağıtımı haline geldi fabrika üretim yetenekleri ve istikrarlı kalitesi sayesinde çözüm.

Alçak gerilim şalt sistemi

Orta gerilim şalt sistemi

Temel Standartlara Uygunluk

Usune Kyn28 Şalt Donanımı 11kV, ürünün garanti altına alınması için uluslararası ve yerel standartlara sıkı sıkıya uymaktadır. güvenilirlik, güvenlik ve birlikte çalışabilirlik:

1. IEC 60298 / IEC 62271-200: 1kV'tan 52kV'a kadar Nominal Gerilimli AC Metal Muhafazalı Hücre
2. GB 3906-2006: 3–35kV AC Metal Muhafazalı Şalt ve Kontrol Kabinleri
3. DL/T 404-2007: İç Mekan AC Yüksek Gerilim Şalt Tesisi Teknik Şartnamesi
4. GB/T 11022: Yüksek Gerilim Şalt Tesisi Genel Şartnamesi

Yapısal ve Tasarım Özellikleri

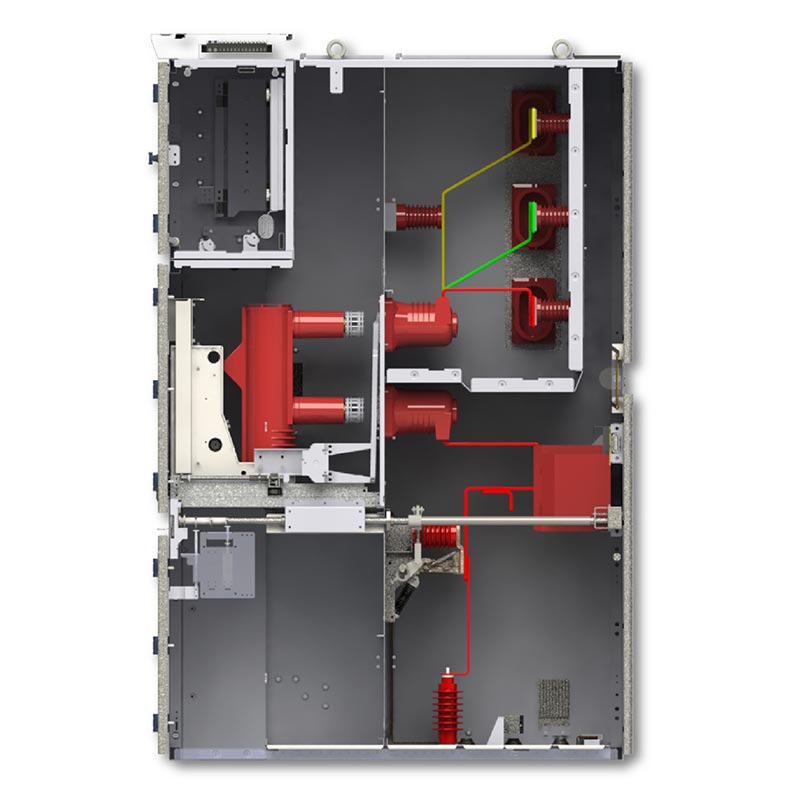

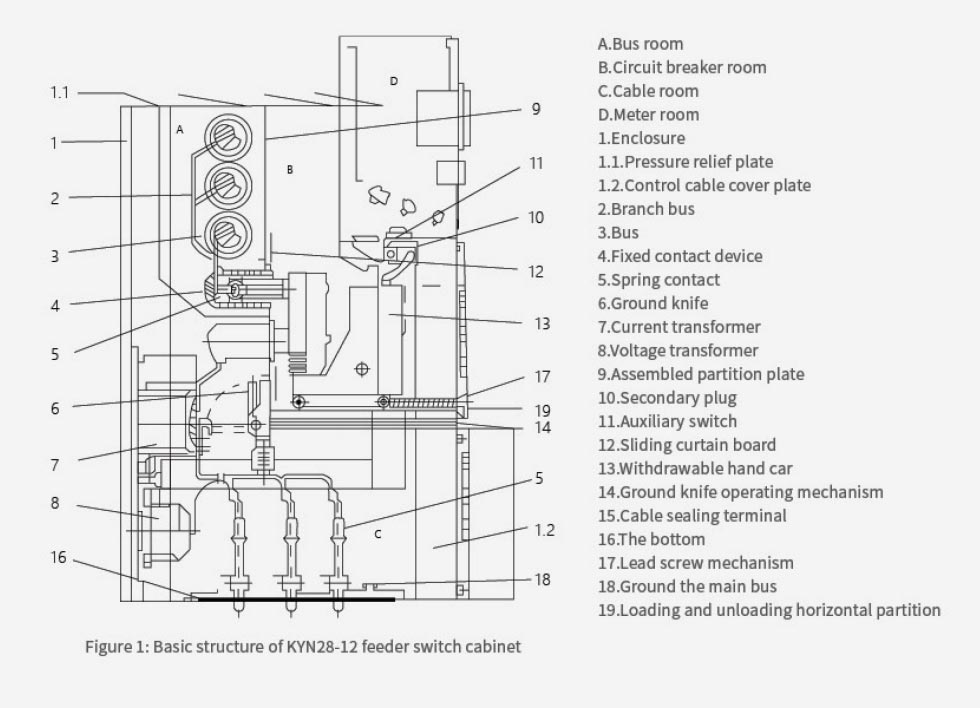

Kyn28 Şalt Sistemi 11kV muhafazası, yüksek kaliteli galvanizli/soğuk haddelenmiş malzemeden yapılmış modüler cıvatalı bir yapıyı benimser Metal bölmelerle beş bağımsız topraklama bölmesine bölünmüş çelik levha, arızayı etkili bir şekilde önler yayılma.

1. Devre Kesici Bölmesi: Mekanik sistemli çıkarılabilir vakumlu devre kesici arabası ile donatılmıştır. birbirine kenetlenen
2. Busbar Bölmesi: Ana baraları ve branşman baralarını bağımsız olarak izole ederek monte eder.
3. Kablo Bölmesi: Kablo bağlantıları için kullanılır; içerisinde transformatör, topraklama anahtarı, parafudr vb. bulunur.
4. Kontrol Cihazı Bölmesi: Röleleri, cihazları, koruma cihazlarını ve ikincil devreleri kurar.
5. Basınç Tahliye Kanalı: Ark basıncının güvenli bir şekilde tahliye edilmesini sağlayan üst kısımda bir basınç tahliye cihazı ile donatılmıştır bir arıza durumunda.

Temel Avantajlar

1. Çıkarılabilir El Arabası Tasarımı: Devre kesici ve PT el arabaları değiştirilebilir, böylece hızlı bakım yapılabilir ve tüm bara bölümünün enerjisi kesilmeden değiştirilebilmektedir.
2. Kapsamlı Beş Korumalı Kilitleme: Devre kesicinin yanlışlıkla açılmasını/kapanmasını önler, Yük altında el arabasının itilmesi/çekilmesi, enerji verildiğinde topraklama anahtarının kapanmasını önler, enerji verilmesini önler topraklama anahtarı kapatıldığında ve enerjili bölmelere kazara girişi önler.
3. Kompakt Yapı: Ön tarafa bakan çalıştırma ve bakım, kurulum alanından tasarruf sağlar.
4. Yüksek çevresel uyumluluk: Nemli ortamlara uygun dahili yoğuşma ısıtıcısı.

Ana uygulama türleri:

1. Gelen hat kabini (güç alan)
2. Giden hat kabini (gücü besleyicilere/motorlara dağıtır)
3. Gerilim trafosu ve gerilim ölçüm kabini
4. Ölçüm kabini (enerji ölçerli)
5. Bara bölme dolabı
6. İzolasyon kabini

Çevre koşulları

- Ortam sıcaklığı: -15°C ~ +40°C
- Günlük ortalama bağıl nem ≤%95, aylık ortalama ≤%90
- Patlayıcı, aşındırıcı gazlar veya iletken toz yok, ciddi titreşim yok
- Yalnızca iç mekan kurulumu

Ana teknik parametreler

Gerçek başvuru durumu

Kentsel ticari kompleks enerji dağıtım projesi. 50 katlı ticari kompleks (ofis + ticari + eğlence) Doğu Çin'de, gelen hatlar, giden hatlar, PT'ler, ölçüm, ölçüm dahil olmak üzere 18 Usune Kyn28 Şalt Tesisi 11kV ünitesi kullanılıyor. bölüm kabinleri ve izolasyon kabinleri, çift baralar aracılığıyla yedekli güç kaynağına sahiptir.

İki yıllık çalışmanın ardından, plansız elektrik kesintileri yaşanmadan %99,98 güç kaynağı güvenilirliğine ulaştı. şalt donanımı hızlı bir şekilde değiştirilebilir, bu da bakım süresini önemli ölçüde azaltır. Kompakt kabin, yerden tasarruf sağlar dağıtım odası ve yoğuşma ısıtıcısı nemli ortamlarda kararlı çalışmayı sağlar.

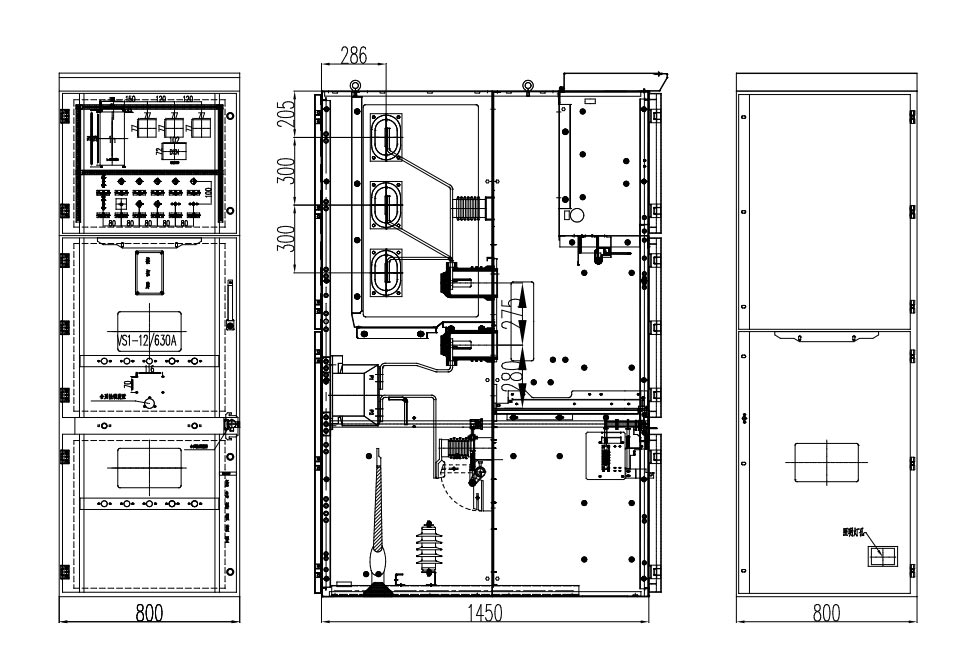

Ürün Dış Boyutu

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: Usune KYN28 11kV ile geleneksel sabit şalt cihazı arasındaki temel farklar nelerdir?

C: Temel fark, çekilebilir şalt yapısıdır. Devre kesiciler bağımsız olarak geri çekilebilir ve bakım sırasında elektriğin tamamen kesilmesi ihtiyacını ortadan kaldırır. Bu daha yüksek güvenlik sağlar ve bakım verimliliği ve bağımsız bölme arıza aralığını etkili bir şekilde sınırlandırır.

S2: Kyn28 Şalt Donanımı 11kV yüksek rakımlı veya özellikle nemli ortamlarda kullanılabilir mi?

C: Evet. Profesyonel bir üretici olarak Usune, yüksek irtifa değer kaybı tasarımı, gelişmiş yalıtım ve Nemli ortamlarda güvenilir çalışmayı sağlamak için korozyon koruması ve dahili ısıtıcı.

S3: Ürün garantisi ve satış sonrası hizmet ne olacak?

C: Makinenin tamamı 12 aylık bir garantiyle, günün 24 saati yanıt veren küresel bir teknik ekiple ve hızlı bir şekilde gelir. Temel alanlarda yerinde servis mevcuttur. Ayrıca uzun vadeli bakım ve teknik eğitim de veriyoruz.
