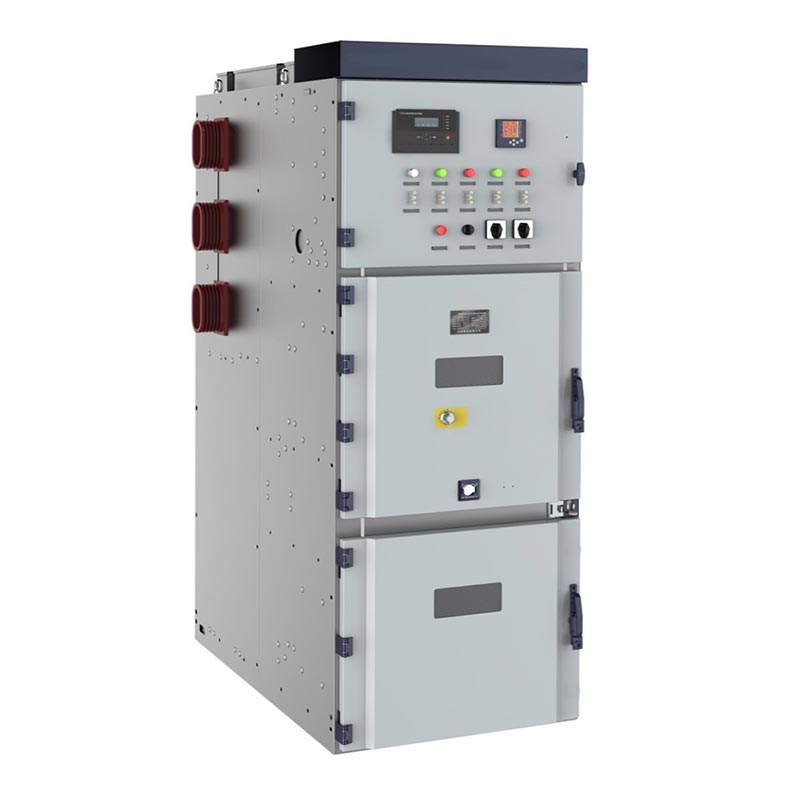

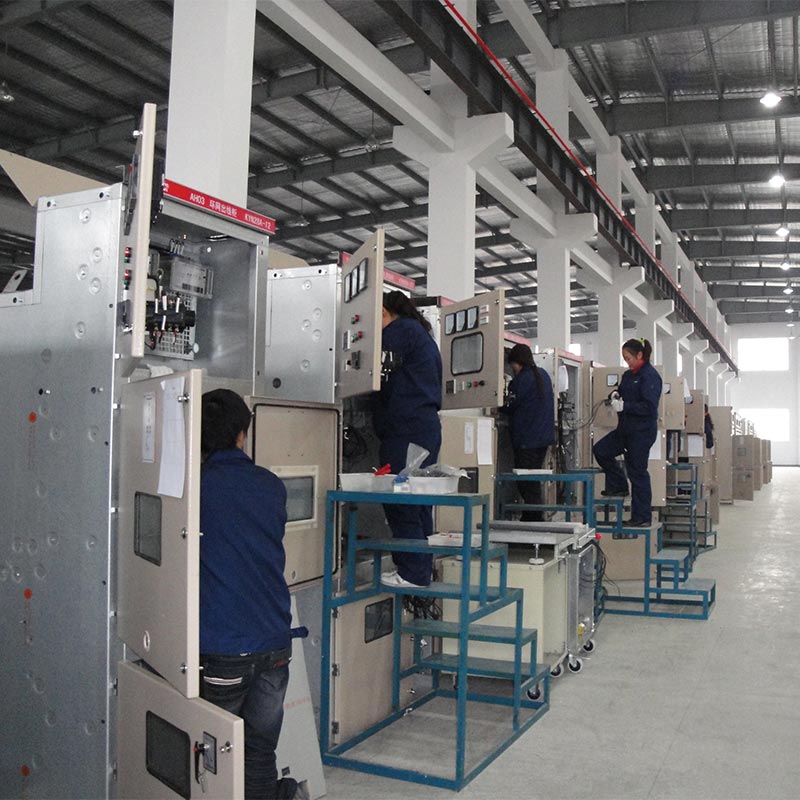

24kv Orta Gerilim Lv ve OG Hücre

Usune 24kV Orta Gerilim Lv ve Mv Şalt Cihazı, KYN28-24 (Z)(GZS1), zırhlı çekmeceli AC'ye aittir. metal mahfazalı şalt kategorisi. Üç fazlı AC 50Hz güç sistemleri için uygundur ve esas olarak güç alım, dağıtım, devre kontrolü, koruma ve izleme.

24kV Orta Gerilim Lv ve Mv Şalt Cihazı enerji santrallerinde, trafo merkezlerinde, endüstriyel ve madencilikte yaygın olarak kullanılmaktadır. Güç alımı, dağıtımı, kontrolü ve korunması için işletmeler ve yüksek binalar. Usune'nin çekirdeği Üretim üssünün Çin'de bulunması, onu yüksek kalite sağlayan güvenilir bir profesyonel üretici haline getiriyor dünya çapındaki kullanıcılara orta gerilim güç dağıtım çözümleri.

Alçak gerilim şalt sistemi

Orta gerilim şalt sistemi

Ana Teknik Parametreler

Ürünlerimiz kesinlikle aşağıdaki standartlara uygundur

1. GB3906-2006 "3.6-40.5kV AC Metal Muhafazalı Şalt ve Kontrol Cihazı"
2. GB/T11022 "Yüksek Gerilim Şalt ve Kontrol Donanımı için Genel Teknik Koşullar"
3. IEC62271-200 "1kV'nin Üstünde ve 52kV'nin Altında Nominal Gerilime Sahip AC Metal Muhafazalı Hücre"
4. DL/T404 "İç Mekan AC Yüksek Gerilim Anahtarlama Donanımı Siparişi için Teknik Koşullar"

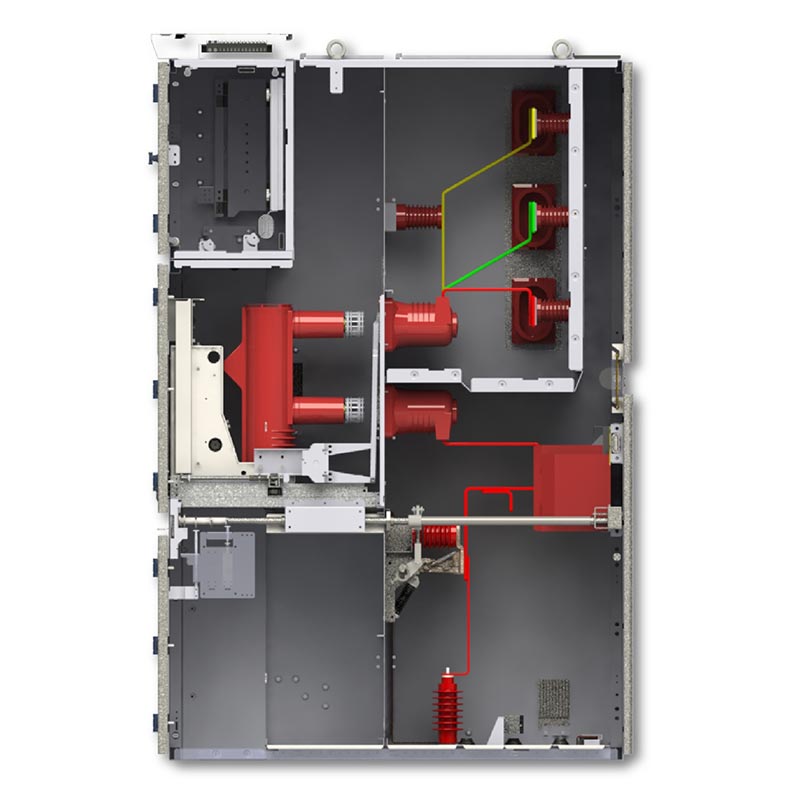

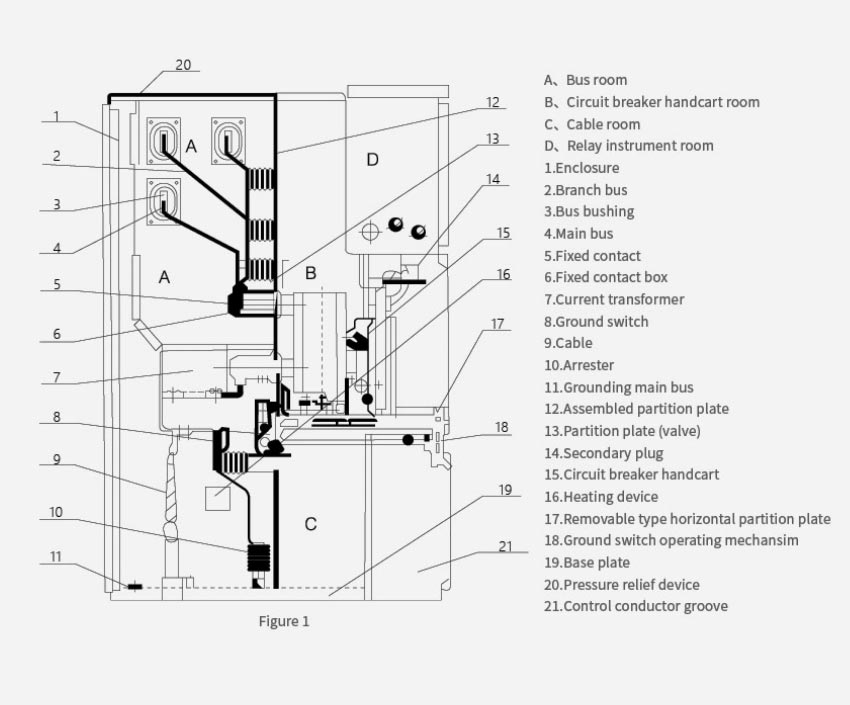

Dolap Yapısı

24kV Orta Gerilim Alçak ve Orta Gerilim Şalt Sistemi, her biri metalden oluşan bölmeli bir yapıyı benimser. fonksiyonel alan bağımsız olarak izole edilmiş olup arıza yaylarının yayılmasını etkili bir şekilde bastırır.

1. Devre Kesici Bölmesi: Çıkarılabilir vakumlu devre kesici arabası ile donatılmıştır.
2. Busbar Bölmesi: Ana baraları, branşman baralarını ve bara izolatörlerini içerir.
3. Kablo Bölmesi: Akım trafolarını, gerilim trafolarını, topraklama anahtarlarını ve kablo terminallerini kurar.
4. Kontrol Cihazı Bölmesi: Röleler, koruma cihazları, cihazlar, ikincil kablolar ve kontrol paneller.
5. Basınç Tahliye Kanalı: Arıza güvenliğini artırmak için kabinin üst kısmında bir ark tahliye cihazı bulunur.

Temel Özellikler

1. Arıza arklarının yayılmasını ve karşılıklı karışmasını önlemek için tamamen metal bağımsız bölmeler.

2. Kapsamlı mekanik beş geçirmez kilitleme:
- Devre kesici arabasının yük altında itilmesini veya çekilmesini önler.
- Topraklama anahtarı kapatıldığında devre kesicinin kapanmasını önler.
- Enerji verildiğinde topraklama anahtarının yanlışlıkla kapanmasını önler.
- Enerjili bölmelere kazara girişi önler.
- İzolasyon anahtarının yanlış çalışmasını önler.

3. Önden çalıştırma ve bakım için, onarımları kolaylaştıran, ortaya monteli çıkarılabilir araba.

4. Yüksek yalıtım seviyesi, kompakt yapı ve güçlü arıza direnci.

5. Ulusal ve uluslararası standartlara uygun, çeşitli güç dağıtım şemalarına uyarlanabilir

Pratik Uygulama Durumları

Durum 1: Doğu Çin'de Bir Belediye Trafo Merkezi

1. Projenin Arka Planı

110kV'luk bir belediye trafo merkezinin, büyüyen kentsel enerji ihtiyacını karşılayacak şekilde ikincil güç dağıtım ağını yükseltmesi gerekiyordu Güç talebini artırın ve güç kaynağı güvenilirliğini artırın.

2. Çözüm

24kV enerji dağıtım sistemi için 36 adet Usune 24kV Orta Gerilim Lv ve Mv Şalt Ünitesi konuşlandırılmıştır.

3. Sonuçlar

- Şalt donanımının kompakt tasarımı, trafo merkezinin zemin alanından %30 tasarruf sağladı.
- Beş emniyetli kilitleme sistemi, üç yıllık çalışma süresi boyunca herhangi bir operasyonel kaza olmaksızın çalıştırılmıştır.
- Güvenilir vakumlu devre kesme teknolojisi, kesinti süresini %80'den fazla azaltarak, 200.000 kişi için güç kaynağı kalitesi.

Durum 2: Orta Asya'da Büyük Bir Petrokimya Tesisi

1. Projenin Arka Planı

Modern bir petrokimya kompleksi, yüksek düzeyde güvenilir bir orta gerilim güç dağıtım sistemine ihtiyaç duyuyordu. Kritik üretim ekipmanlarının sürekli çalışması.

2. Çözüm

Zorlu endüstriyel ortamlar için özel olarak tasarlanmış ve geliştirilmiş 58 Usune 24kV şalt ünitesi sağlanmıştır. toz ve korozyon direnci.

3. Sonuçlar

- Sahadaki zorlu ortamlara (yüksek toz, kimyasal dumanlar) başarıyla dayandı ve kararlılık gösterdi performans.
- Hızlı arıza bağlantı kesme özelliği (≤ 60 ms), pahalı kompresörleri ve reaktörleri kısa devre sırasında hasardan korur devreler.
- Öne monteli bakım tasarımı, bakım kesintilerini %50 oranında azaltarak üretim sürekliliğini sağlar.

Ürün Dış Boyutu

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: Bu 24kV Orta Gerilim Lv ve Mv Hücrenin uygulanabilir voltaj aralığı nedir?

Cevap 1: Ürün, çoğu kullanıcının ihtiyaçlarını karşılayan 3,6~12kV, 24kV üç fazlı AC 50/60Hz güç sistemleri için uygundur. orta gerilim güç dağıtım senaryoları.

S2: Ekipman yerinde bakım ve onarımı destekliyor mu?

A2: Evet. Ürün, önden çalıştırılan, önden bakım gerektiren bir tasarımı benimser; devre kesici arabası hareket ettirilebilir diğer devrelerin çalışmasını etkilemeden hızlı bakım ve değiştirme.

S3: Profesyonel bir tedarikçi olarak fabrikanız özelleştirilmiş çözümler sunuyor mu?

A3: Evet. Usune, anma akımını, kısa devre kesme akımını, kabin boyutunu, koruma konfigürasyonunu özelleştirebilir, vb., proje gereksinimlerine göre farklı çalışma koşullarına ve sistem gereksinimlerine uyum sağlamak.
