The 220kV Bağlantı Kesme Anahtarı220kV AC enerji iletim trafo merkezleri için tasarlanmış yüksek gerilim dış mekan izolasyon cihazıdır. Esas olarak elektrik devrelerini izole etmek, görünür bir güvenlik bağlantı kesme noktası sağlamak ve yüksek voltajlı ekipmanlar için güvenli bakım işlemlerini sağlamak için kullanılır.
Çin'deki profesyonel bir yüksek gerilim trafo merkezi ekipmanı üreticisi olarak, istikrarlı elektrik performansı, güçlü dış mekan uyarlanabilirliği ve uluslararası standartlara uygunluğa sahip güvenilir 220kV Bağlantı Kesme Anahtarı çözümleri sunuyoruz. Ürün, IEC 62271-102 gerekliliklerine göre tasarlanmıştır ve güç iletim ve dağıtım sistemlerinde yaygın olarak kullanılmaktadır.
Normal çalışma sırasında,220kV Bağlantı Kesme Anahtarıanma akımını sürekli olarak taşır. Bakım gerektiğinde, açıldıktan sonra net bir şekilde görülebilen bir izolasyon boşluğu oluşturarak operatörlerin aşağı yöndeki elektrikli ekipmanı güvenli bir şekilde incelemesine ve onarmasına olanak tanır.
Bağlantı kesme anahtarı, yüksüz akım anahtarlama işlemleri için tasarlanmıştır ve trafo merkezinin çalışma güvenliğini artırmak için devre kesiciler ve topraklama anahtarlarıyla birlikte çalışır.

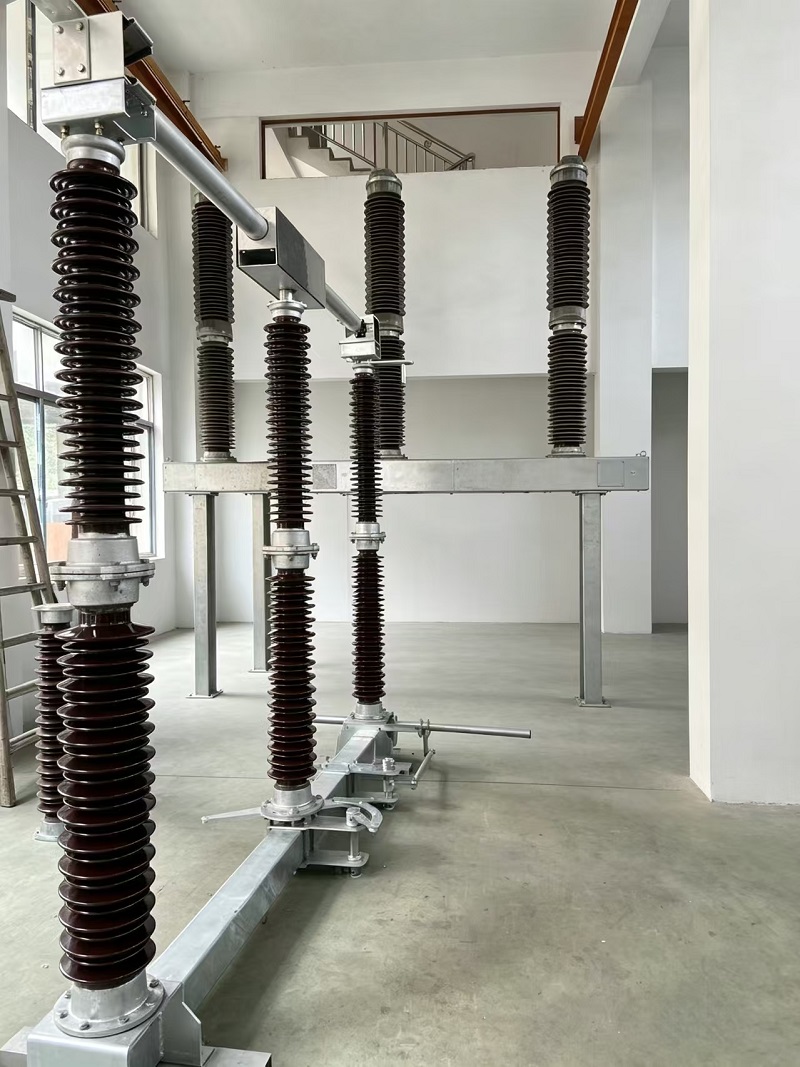

220kV Ayırıcının tamamı üç fazlı bir ana yapı, destekleyici izolatörler, iletken sistem, çelik taban çerçevesi ve motorla çalışan çalıştırma mekanizmasından oluşur. Her bileşen, yüksek voltaj koşulları altında uzun süreli dış mekan çalışması için optimize edilmiştir.
İletken kontaklar yüksek yoğunluklu gümüş kaplı bakır alaşımlı malzemeler kullanılarak üretilmiştir. Bu tasarım, temas direncini etkili bir şekilde azaltır, sürekli çalışma sırasında sıcaklık artışını en aza indirir ve elektrik iletkenliğini ve servis güvenilirliğini artırır.
Destekleyici izolatörler yüksek dereceli alümina porselen veya isteğe bağlı kompozit silikon kauçuk malzemelerden üretilmektedir. Yalıtım yapısı mükemmel elektrik gücü ve çevresel direnç sağlayarak dış mekan trafo merkezlerinde kararlı çalışmayı sağlar.
Taban çerçevesi, güçlü korozyon direncine sahip sıcak daldırma galvanizli çelik yapıyı benimser. Uzun süreli dış mekan kurulumuna uygundur ve farklı hava koşullarında mekanik dayanıklılığın korunmasına yardımcı olur.
220kV Dış Mekan Bağlantı Kesme Anahtarı, motorla çalıştırılan bir çalıştırma mekanizması ile donatılmış olup, manuel acil durum çalıştırması da mevcuttur. Mekanizma kutusu, toz ve su girişine karşı korumayı artırmak için IP54 koruma derecesine sahip olarak tasarlanmıştır.
Çalıştırma mekanizması, uzaktan izleme sistemleri için konum geri bildirim sinyalleri sağlayan yardımcı kontaklar içerir. Bu, operatörlerin modern trafo merkezlerinde anahtar durumunu verimli bir şekilde kontrol etmesine olanak tanır.
Ayırma anahtarı, hatalı işlemleri önlemek için devre kesiciler ve topraklama anahtarları ile entegre edilebilir. Güvenlik kilitleme sistemi şunları sağlar:
| Ürün Tipi | Dış Mekan Yüksek Gerilim Bağlantı Kesme Anahtarı |
| Nominal Gerilim | 252kV |
| Nominal Frekans | 50Hz |
| Nominal Sürekli Akım | 1250A / 2000A / 2500A |
| Kısa Süreli Dayanım Akımı (3s) | 40kA / 50kA |
| Tepe Dayanım Akımı | 100kA / 125kA |
| Çalışma Yöntemi | Manuel acil durum işletimi ile motor tahrikli işletim |
| Mekanizma Kutusu Koruması | IP54 |
| Geçerli Standart | IEC 62271-102 |
220kV Bağlantı Kesme Anahtarı, aşağıdakiler de dahil olmak üzere yüksek gerilim güç iletim sistemlerinde yaygın olarak kullanılır:
Güvenilir izolasyon performansı ve güçlü çevresel uyumluluk ile bu ekipman, modern güç sistemlerinin güvenli ve istikrarlı çalışmasını destekler.
220kV Ayırıcı, dış mekan kurulumu için tasarlanmıştır ve çeşitli çevre koşullarında güvenilir şekilde çalışabilir.
Ürün, yalıtım çözümleri, çalışma mekanizmaları ve çevreye uyum özellikleri dahil olmak üzere farklı proje gereksinimlerine göre özelleştirilebilir.
Yüksek gerilim trafo merkezi ekipmanlarının deneyimli bir Çin üreticisi olarak, güvenilir ve özelleştirilmiş güç iletim çözümleri sunmaya odaklanıyoruz. 220kV Bağlantı Kesme Anahtarımız, modern güç sistemlerinin zorlu gereksinimlerini karşılamak için gelişmiş yapısal tasarımı, dayanıklı malzemeleri ve sıkı kalite kontrolünü birleştirir.
IEC standartlarına uygunluk, esnek konfigürasyon seçenekleri ve profesyonel teknik destek ile 220kV Ayırıcımız, yüksek gerilim trafo merkezlerinin güvenli izolasyonu ve verimli çalışması için güvenilir bir çözüm sunar.
