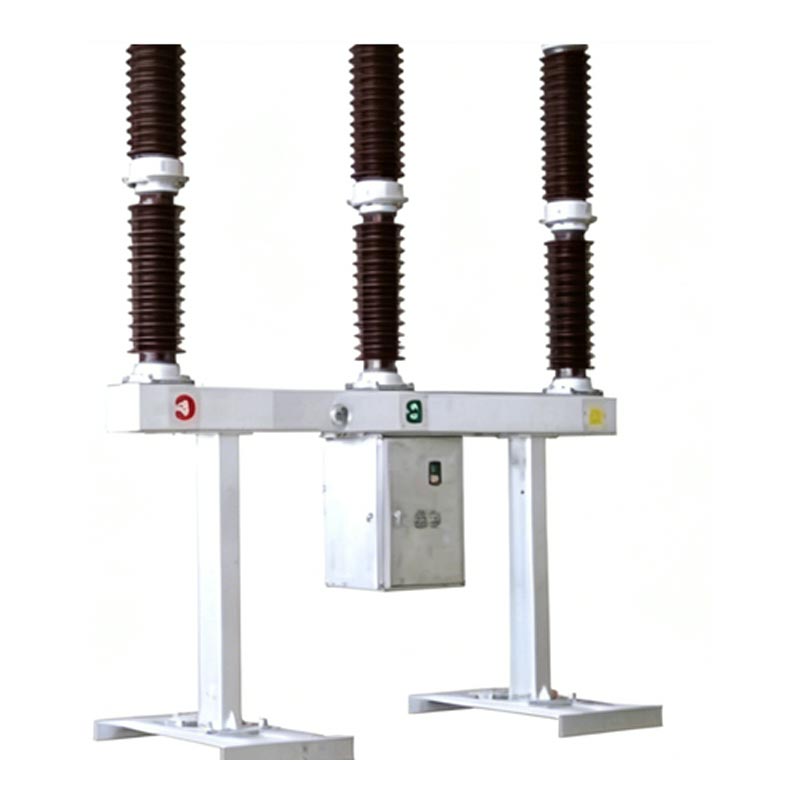

Usune LW36-110 Trafo Merkezi için Yüksek Gerilim Devre Kesici Anahtarı, bağımsız olarak geliştirilen bir çekirdek güç ekipmanıdır ve Çin'in yüksek gerilim şalt cihazlarının lider üreticisi Zhejiang Usune Electric Co., Ltd. tarafından üretilmiştir. endüstri. Bu üç fazlı AC 50Hz dış mekan yüksek gerilim şalt cihazı öncelikle aşağıdakilerin kontrolü ve korunması için kullanılır: 110kV enerji iletim ve trafo sistemlerinde kontaklı devre kesici olarak da kullanılabilmektedir. şalt tertibatları gerektiren uygulamalar. Ürünler Usune'un profesyonel fabrikasında entegre olarak üretilmektedir. Ar-Ge, üretim ve testler, her ürünün fabrikadan çıkmadan önce sıkı kalite standartlarını karşılamasını sağlar.
Ürün güvenilirliğini ve uyumluluğunu garanti etmek için Usune LW36-110 Yüksek Gerilim Devre Kesici Anahtarı Trafo merkezi, GB1984-2003 "AC Yüksek Gerilim Devre Kesiciler" standardına tamamen uygundur ve gereksinimlerini karşılar. Uluslararası Elektroteknik Komisyonu (IEC) standardı IEC62271-100:2001 "Yüksek Gerilim Anahtarlama Donanımı ve Kontrol Donanımı - Bölüm 100: Yüksek Gerilim Devre Kesicileri". Profesyonel bir tedarikçi olarak Usune, sıkı kalite sisteminden geçmiştir Sertifikasyon ve fabrikası, sağlamak için gelişmiş üretim ve test ekipmanlarıyla donatılmıştır. Her ürünün performansı endüstri standartlarını karşılar veya aşar.
Benzersiz bir "termal genleşme + yardımcı" ark söndürme prensibini kullanan bu cihaz, mükemmel kırılma özelliğine sahiptir. performans, kısa ark süresi, uzun elektrik ömrü ve düşük çalışma gürültüsü ile güç güvenliğini etkili bir şekilde sağlar ızgara işlemi.
Yalıtım ve ark söndürme aracı olarak mükemmel yalıtım ve ark söndürme özelliklerine sahip SF6 gazını kullanır orta, yanma veya patlama riski taşımayan, yoğun nüfuslu alanlar ve çeşitli alanlar için uygun hale getiren karmaşık trafo merkezi ortamları.
Basit ve kompakt bir yapıya, kararlı çalışmaya sahip, CTB-1 tipi yaylı çalıştırma mekanizması ile donatılmıştır. yüksek güvenlik ve güvenilirlik ve azaltılmış bakım ve arıza sıklığı.
Çeşitli çevresel göstergelere sıkı sıkıya uyarak zorlu ortamlarda istikrarlı bir şekilde çalışabilir, farklı bölgelerde uzun vadeli istikrarlı çalışma.
1. Nominal Gerilim: 110kV; Nominal Frekans: 50Hz; Anma Akımı: 3150A
2. Nominal Kısa Devre Kesme Akımı: 40kA; Nominal Kısa Devre Yapma Akımı (Tepe): 100kA
3. Nominal SF6 Gaz Basıncı (20°C): 0,5MPa; Yıllık Sızıntı Oranı: ≤%0,5
4. Mekanik Ömür: 6000 devir; Açılış Süresi: ≤60ms; Kapanış Süresi: ≤145ms
5. Ortam Sıcaklığı Aralığı: -30°C~+40°C; Yükseklik: ≤3000m

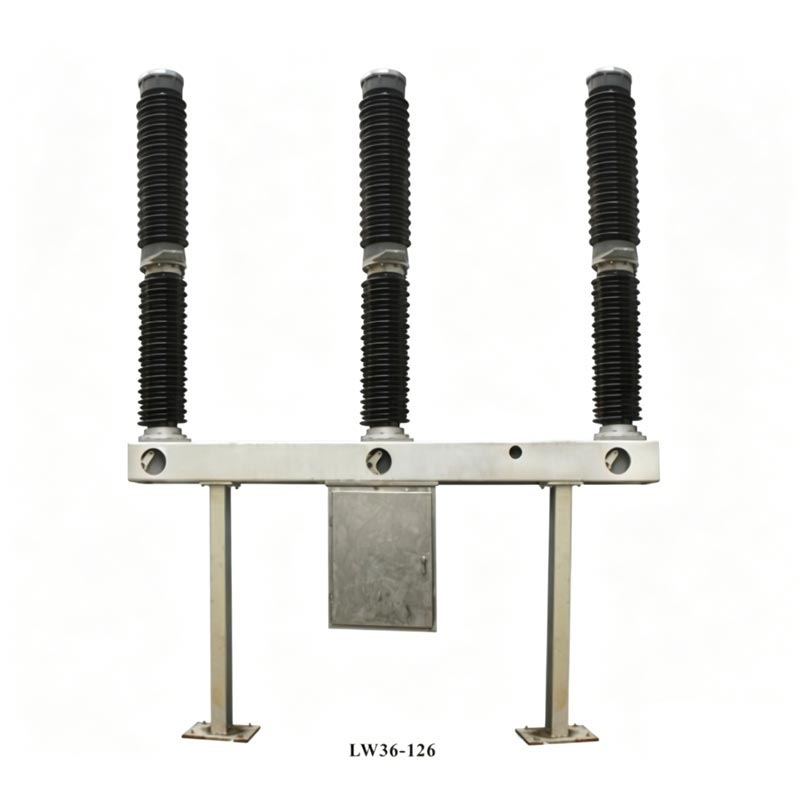

Trafo Merkezi İçin Yüksek Gerilim Devre Kesici Anahtarı, entegre kendi kendine enerji veren bir ark söndürme odasını benimser Her faz tek sütunlu, tek kırılmalı (POLE) bir yapıdır. Her devre kesici üç fazdan oluşur; Aynı çerçeve üzerine monte edilmiş, yay mekanizmasıyla çalıştırılan, üç fazı mekanik olarak birbirine bağlanmış. En üst kısmı üründe ark söndürme haznesi porselen burç bulunmaktadır, orta bölümde destek porseleni bulunmaktadır Burç ve çerçeve olup, mekanizma kutusu ortada yer almakta ve çerçevenin altına asılmaktadır. Şuraya ev sahipliği yapar: iç yaylı çalıştırma mekanizması ve elektrik kontrol bileşenleri. Mekanizma çıkış çekme çubuğu, mekanizmaya bağlanır. biyel kolu ve dönen kol. SF6 gaz yoğunluğu kontrol cihazı çerçevenin ön tarafına monte edilmiştir. her iki ucundan desteklerle desteklenir.
Sistem akımı terminaller, sabit kontak destek çubuğu, sabit ana kontak, hareketli ana kontak üzerinden akar. kontak, silindir, ara kontak ve ara flanş aracılığıyla sistemle bir devre oluşturur. terminaller.
Aktüatörün hareketi altında, çalıştırma kolu yalıtkan çekme çubuğunu, piston çubuğunu, silindiri, hareketli arkı çeker temas ettirin ve nozulu birlikte aşağıya doğru bastırın. Hareketli ve sabit kontaklar ayrıldığında bir ark oluşturulur. Ne zaman hareketli kontak sistemi belli bir pozisyona kadar aşağıya doğru hareket eder, nozül açılır ve SF6 gazı sıkıştırılır. silindir nozül aracılığıyla ark alanına üflenir. Akım sıfırı geçtiğinde ark söner.
Aktüatörün hareketi altında çalıştırma kolu, yalıtımlı çubuğa bağlı hareketli kontağı yukarı doğru çeker. kapanış konumuna getirin. Eş zamanlı olarak SF6 gazı silindire girerek bir sonraki açma işlemine hazırlanır.
Bir SF6 yoğunluk ölçerden (entegre basınç göstergesi ve yoğunluk kontrolörü), gaz besleme valfinden, üç fazdan oluşur vanalar ve SF6 gaz boru hattı. Sıcaklık telafisi, alarm ve kilitleme basınç koruması özelliklerine sahiptir. Kararlı SF6 gaz basıncını sağlayın.
Mekanizma muhafazasının içinde yer alan çalıştırma anahtarları, otomatik anahtarlar gibi temel bileşenleri içerir. açma anahtarları, röleler, terminaller, kapatma bobinleri, motorlar ve ısıtıcılar. Anahtar kontrolünü, pompalamayı önlemeyi sağlar, yay enerjisi depolama, SF6 gaz basıncı koruması, ısıtma ve aydınlatma fonksiyonları.

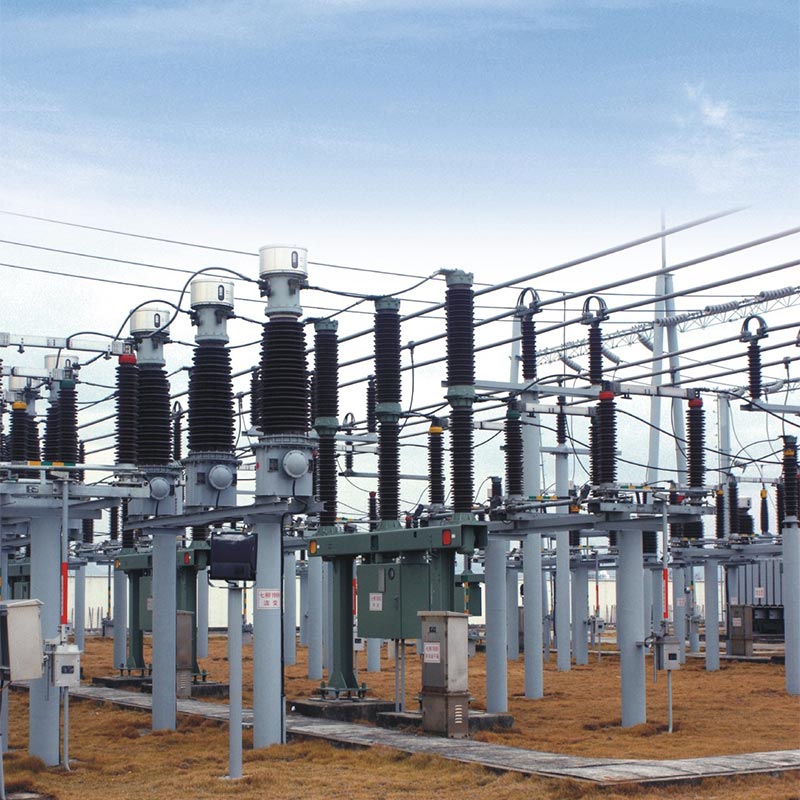

Usune LW36-110 Trafo Merkezi İçin Yüksek Gerilim Devre Kesici Anahtarının güvenilirliğini ve pratikliğini doğrulamak için, Bu ürün, Doğu Çin'deki önemli bir sanayi parkındaki 110kV trafo merkezi projesine başarıyla uygulanmıştır. olarak Güvenilir bir tedarikçi olan Usune, bu proje için istikrarlı bir şekilde çalışan 12 adet LW36-110 devre kesici sağladı üç yıldan fazla bir süredir.
Bu trafo merkezi, sanayi bölgesi içindeki 50'den fazla büyük ve orta ölçekli işletmeye enerji sağlıyor. son derece yüksek stabilite ve güvenlik gerektirir. Projenin ilk aşamalarında müşteri kapsamlı bir şekilde birkaç Çinli üreticiyi karşılaştırdı ve sonuçta üstün özellikleri nedeniyle Usune'nin LW36-110 devre kesicilerini seçti teknik performans, sıkı kalite kontrol ve kapsamlı satış sonrası servis. Operasyon sırasında, ürünler, yüksek sıcaklıklar, şiddetli yağmur ve düşük sıcaklıklar dahil olmak üzere aşırı hava koşullarına başarıyla dayandı kayıtlı herhangi bir arıza olmadan sıcaklıklar. SF6 gazı sızıntı oranı standart gereksinimin çok altındaydı (≤%0,5), mekanik çalışma sorunsuzdu ve açma ve kapama süreleri stabildi, bu da güvenliği etkili bir şekilde sağlıyordu ve parkın elektrik şebekesinin istikrarlı çalışması. Bu müşteriden büyük övgü aldı ve Usune, parkın sonraki genişleme projeleri için belirlenmiş güç ekipmanı tedarikçisi.
A1: Ürünün 6000 devirlik mekanik ömrü vardır ve normal kullanım ve düzenli bakım altında sürekli çalışma ömrü 12 yıla ulaşabilir. Temel bakım noktaları şunları içerir: haftalık rutin denetimler (izolatörün kontrolü) bütünlük, SF6 gaz basıncı ve çalışma durumu); her 3 yılda bir yıllık bakım (izolatörlerin temizlenmesi, kontrol edilmesi) bağlantı elemanları, ana devre direncini ve SF6 gazı nem içeriğini ölçen); kapsamında büyük revizyonlar yapılması gerekiyor. aşağıdaki koşullar: 12 yıl sürekli çalışma, 2000 nominal akım kesintisi, 20 tam kapasite (40kA) kesintiler veya 6000 mekanik işlem. Usune profesyonel bakım rehberliği ve yedek parça sağlar Ürünün uzun süreli istikrarlı çalışmasını sağlamak için tedarik.
A2: Evet, bu ürün güçlü bir çevresel adaptasyona sahiptir ve yüksek irtifada ve aşırı soğukta kullanılabilir. bölgeler. Ortam sıcaklığı aralığı -30°C ile +40°C arasındadır ve maksimum uyarlanabilir yükseklik ≤3000m'dir. Yapabilir 700Pa rüzgar basıncına ve 10 mm buzlanmaya dayanıklıdır ve sismik dayanımı yatay gereksinimleri karşılar ivme ≤0,3g ve dikey ivme ≤0,15g. Ayrıca günlük ortalama bağıl değerleri olan alanlar için de uygundur. nem ≤%95 ve aylık ortalama bağıl nem ≤%90 (25°C) olup yanıcı olmayan ortamlarda kullanılabilir, patlayıcı, kimyasal olarak aşındırıcı ve şiddetli titreşim koşulları, çevre gereksinimlerini tam olarak karşılıyor Çin'deki ve hatta küresel çaptaki çoğu trafo merkezi projesi.
Zhejiang Usune Electric Co., Ltd. yüksek gerilim güç şalt cihazlarının profesyonel üreticisi ve tedarikçisidir. Çin, yüksek gerilim devrelerinin araştırma, geliştirme, üretim, satış ve satış sonrası hizmetlerine odaklanıyor kesiciler, anahtarlar ve diğer elektrikli ekipmanlar. Şirketin fabrikası Çin'in Zhejiang Eyaletinde bulunmaktadır. Gelişmiş üretim hatları, test ekipmanları ve 10.000 metrekareden fazla bir alanı kaplamaktadır. profesyonel Ar-Ge ekibi.
Usune, kesinlikle bir kalite kontrol sistemi uygulayan "Önce Kalite, Müşteri Üstünlüğü" felsefesine bağlı kalmaktadır. Üretim süreci sırasında. Tüm ürünler fabrikadan çıkmadan önce sıkı testlerden geçmektedir. Güvenilir biri olarak tedarikçisi olan Usune, hem yurt içinde hem de yurt içinde yüzlerce trafo merkezi projesi için yüksek kaliteli güç ekipmanı sağlamıştır. Güvenilir ürün kalitesi ve kapsamlılığıyla uluslararası alanda yaygın müşteri tanınırlığı kazandı. satış sonrası servis.
