Kükürt Heksaflorür Devre Kesici Anahtarı 126kv

Usune LW36-110 Sülfür Heksaflorür Devre Kesici Anahtarı 126kV, kontrolü ve korunması için temel bir cihazdır. 110kV iletim ve dönüşüm sistemlerinde devre kesici ve anahtarlama ekipmanı olarak da kullanılabilir grup. Ürün, her fazı tek bir destek olarak içeren entegre, kendinden enerjili ark söndürme yapısını benimser. tek mola ünitesi. Üç fazın tümü aynı çerçeveye monte edilmiştir ve bir yay aracılığıyla mekanik bağlantı sağlanmıştır çalışma mekanizması. Ürünün üst kısmında ark söndürme haznesi porselen burç, orta bölümde ise destek porselen burç ve çerçevesini içerir ve elektrik kontrol bileşenlerini içeren mekanizma kutusu çerçevenin altına asılarak kompakt bir yapı ve rahat çalışma sağlanır.

Temel Avantajlar

1. Yetkili Uyumluluk

Çin standartları GB1984-2003 "AC Yüksek Gerilim Devre Kesicileri" ve IEC62271-100:2001 "Yüksek Gerilim" ile uyumludur Anahtarlama Donanımı ve Kontrol Donanımı - Bölüm 100: Yüksek Gerilim Devre Kesicileri" ve sıkı fabrika testlerinden geçmiştir ve Ürün uyumluluğunu ve güvenilirliğini sağlamak için sertifikasyon.

2. Üstün Performans

Kısa arkla sonuçlanan "termal genleşme + destekli üfleme" ark söndürme prensibini kullanır söndürme süresi, uzun elektrik ömrü ve düşük çalışma gürültüsü; mükemmel yalıtım ve ark ile SF6 gazı kullanır Ortam olarak söndürme özellikleri, yanma ve patlama riskini ortadan kaldırarak, onu uygun hale getirir. yoğun nüfuslu alanlar.

3. Güvenilir Kanıtlar

Yayla çalışan mekanizma, 6000 çevrime kadar mekanik ömre sahiptir ve yıllık SF6 gaz kaçağı oranı ≤%0,5'tir, ve ≤80μΩ ana devre direnci. Eksiksiz teknik parametreler ve test verileri, ürünün stabilitesini doğrular.

4. Güçlü Uyum Yeteneği

-30°C ile +40°C arası ortam sıcaklığı aralığı ve ≤3000 metre. Rüzgara, buza ve depreme karşı güçlü dayanıklılık, çeşitli enerji projesi senaryolarının ihtiyaçlarını karşılar.

Temel Teknik Parametreler

Kükürt Heksaflorür Devre Kesici Anahtarı 126kV, temel parametrelerle mükemmel elektrik performansına sahiptir 126kV güç ekipmanının yüksek standartlarını karşılayarak karmaşık güç sistemlerinde kararlı çalışmayı sağlar. Anahtar çekirdek parametreler aşağıdaki gibidir:

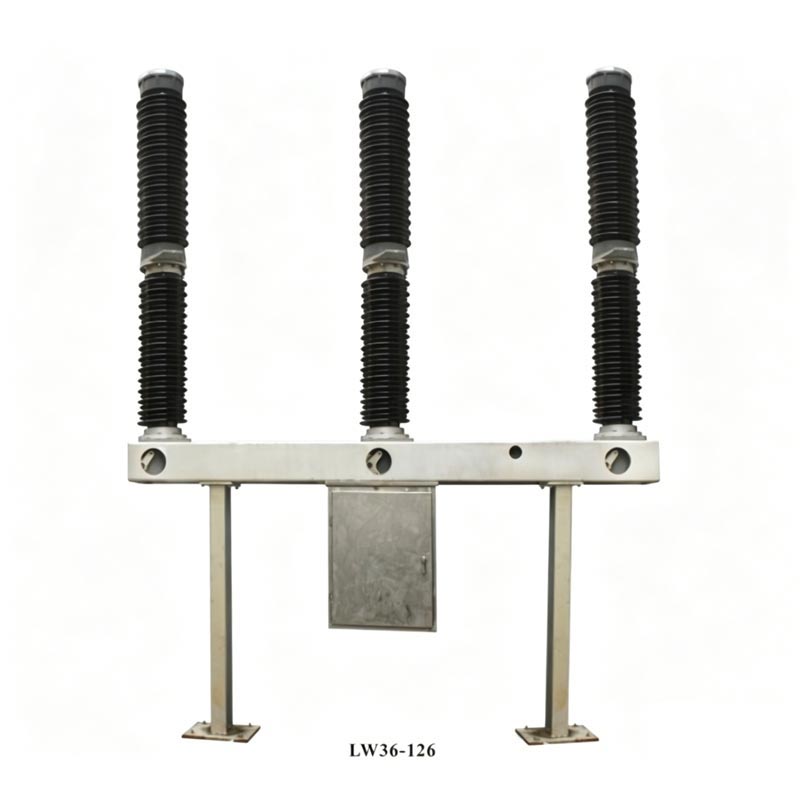

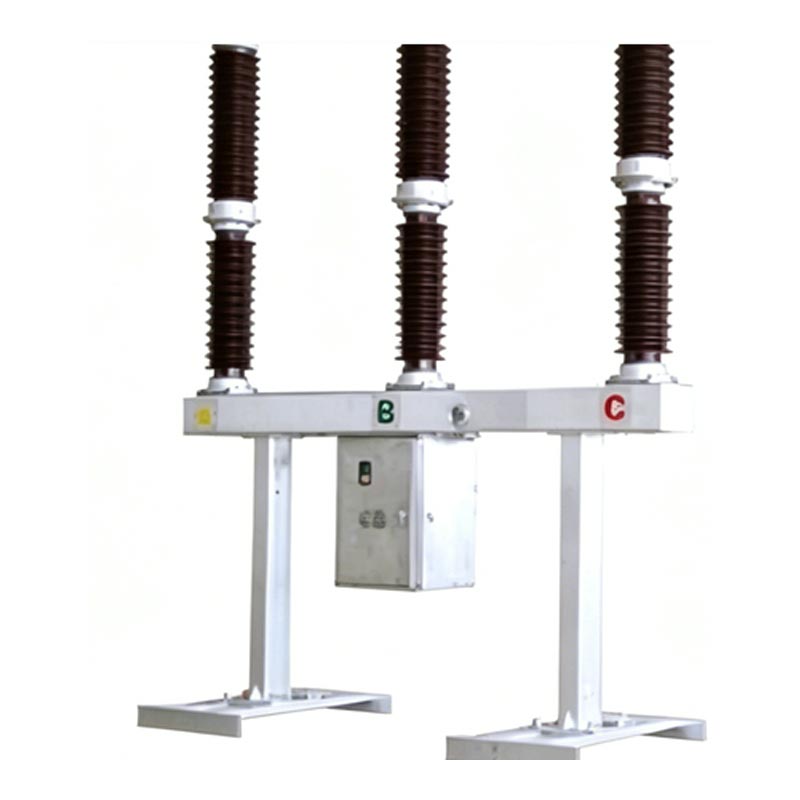

Ürünün Genel Yapısı

Kükürt Heksaflorür Devre Kesici Anahtarı 126kV, her biri kendi kendine enerji sağlayan üç fazdan oluşur. ark söndürme odası, destek yalıtım cihazı, adsorban ve sızdırmaz yapı. Statik sızdırmazlık kullanımları O-halkalar ve sızdırmazlık maddesi, dinamik sızdırmazlıkta yay sıkıştırmalı sızdırmazlık kullanılarak mükemmel hava geçirmezlik sağlanır. İletim parçası, tek kutuplu devre kesiciyi ve çalışma mekanizmasını birbirine bağlayarak verimli bir şekilde iletim sağlar işletme kuvveti; Yaylı çalıştırma mekanizması, manuel, elektrik enerjisi sağlayan yerleşik bir mekanizma kutusuna sahiptir Esnek ve güvenilir çalışma sunan depolama ve tekrar kapama fonksiyonları.

Ürün Çalışma Prensibi

1. Kapanma Durumu: Sistem akımı terminaller, sabit kontaklar, hareketli kontaklar, silindirler, ve ara kontaklar normal güç iletimini sağlar.
2. Açma Operasyonu: Çalıştırma mekanizmasının hareketi altında, hareketli kontak aşağı doğru hareket ederek bir hareketli ve sabit kontaklar ayrıldığında elektrik arkı; silindirdeki sıkıştırılmış SF6 gazı arkı patlatır nozülden geçer ve akım sıfırı geçtiğinde ark söndürülür.
3. SF6 Gaz Sistemi: Entegre bir SF6 yoğunluk ölçer ve sıcaklık dengelemeli kontrol cihazı ile donatılmıştır. Gaz basıncını gerçek zamanlı olarak izleyebilir. Basınç çok düşük olduğunda bir alarm tetiklenir ve mekanizma çalıştırılır. Mekanik hasarı önlemek için kilitleyin.

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

Uygulama Örneği

2024 yılında Usune LW36-110 Sülfür Heksaflorür Devre Kesici Anahtarı 126kV, 110kV'lik bir anahtara başarıyla uygulandı Kuzey Çin'deki iletim ve dönüşüm projesi. Bu proje yetersizlik sorununu çözmeyi amaçladı. Kırsal ve banliyö bölgelerdeki güç kaynağı kapasitesi. Proje sahası büyük bir sıcaklık farkına sahiptir (-25°C ila +38°C) ve sık görülen kum fırtınaları, çevresel uyumluluk ve güvenilirlik konusunda son derece yüksek talepler doğurmaktadır. güç ekipmanı.

Bu projenin belirlenen tedarikçisi olarak Usune, 28 adet LW36-110 devre kesici sağladı. Fabrika sevk edildi kurulum, devreye alma ve deneme işletimi için yerinde rehberlik sağlayacak profesyonel teknisyenler. Sonra Sekiz aylık istikrarlı çalışmanın ardından ürün, SF6 gaz kaçağı oranıyla sıfır arıza elde etti. standart gereksinimleri (gerçek test ≤%0,3) ve açılma ve kapanma tepki hızı, proje tasarımını tam olarak karşıladı standartlar. Proje faaliyete geçtikten sonra yerel elektrik şebekesinin istikrarını etkili bir şekilde iyileştirdi, Ekipman arızalarından kaynaklanan elektrik kesintileri azaldı ve proje sahibi ve yerel halk tarafından büyük beğeni topladı güç departmanı, mükemmel çevresel uyumluluk ve güvenilir çalışma performansını tam olarak doğruluyor Gerçek çalışma koşullarında 126kV SF6 devre kesiciyi kullanın.

SSS

S1: Usune Sülfür Heksaflorür Devre Kesici Anahtarı 126kV'nin hizmet ömrü nedir ve anahtarları nelerdir? bakım noktaları?

A1: Ürünün mekanik ömrü 6000 devirdir ve önerilen sürekli çalışma ömrü 12 yıldır. Anahtar bakım noktaları: Haftalık rutin denetimler (yalıtkan bütünlüğü, SF6 gaz basıncı vb.); yıllık bakım 3 yılda bir (izolatörlerin temizlenmesi, ana devre direncinin ölçülmesi vb.); ürün ulaştığında bakım koşulları (örneğin, 20 tam kapasiteli kısa devre kesme), ark kontakları, adsorban ve sızdırmazlık halkaları değiştirilmesi gerekiyor. Üretici, bakım için yerinde rehberlik sağlamak üzere profesyonel personel gönderecektir.

S2: Usune LW36-110 devre kesici yüksek rakımlı ve soğuk bölgelerde kullanılabilir mi? Maksimum uygun olan nedir? rakım?

A2: Evet. Bu ürün, zorlu dış mekan ortamları için özel olarak tasarlanmıştır ve yüksek koşullara güçlü uyum sağlar. rakımlar ve düşük sıcaklıklar. 3000 metreye kadar olan yükseklikler için uygundur ve düşük sıcaklıklara dayanabilir. -30°C gibi, Batı Çin gibi yüksek rakımlı ve soğuk bölgelerin ihtiyaçlarını tam olarak karşılıyor. Ayrıca, Mekanizma kutusunda yağmur, kar ve şiddetli soğuklarda neme ve donmaya karşı koruma sağlayan dahili ısıtıcı bulunmaktadır. Mevsimler, istikrarlı çalışmayı sağlar.

Tedarikçi ve Satış Sonrası Hizmet

Zhejiang Usune Electric Co., Ltd., Çin'de yüksek voltajlı elektrikli ekipmanların profesyonel üreticisi olarak, Tam bir üretim hattına ve sıkı bir kalite kontrol sistemine sahiptir. Fabrika gelişmiş ekipmanlarla donatılmıştır test ekipmanı ve her ürün, daha önce vakumlama, gaz doldurma ve mekanik performans testlerine tabi tutulur. Ürün kalitesini sağlamak için fabrikadan ayrılıyoruz. Güvenilir bir tedarikçi olarak Usune, tek elden satış sonrası hizmet sunmaktadır. yerinde kurulum rehberliği, devreye alma, bakım eğitimi ve yedek parça temini dahil. Bir profesyonel teknik ekip kullanıcı ihtiyaçlarına anında yanıt vererek ekipmanın uzun süreli stabil çalışmasını sağlar.
