Yüksek Gerilim Sf6 Devre Kesici

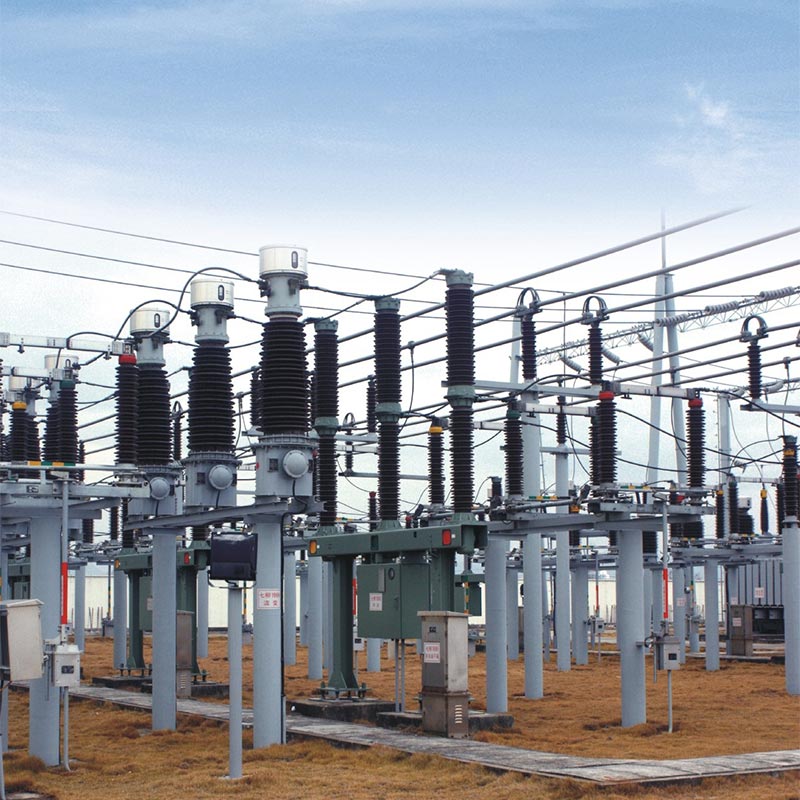

Çin'de profesyonel bir yüksek voltajlı elektrikli ekipman üreticisi olan Zhejiang Usune Electric Co., Ltd. faaliyete geçti LW36-110 Yüksek Gerilim Sf6 Devre Kesici. Bu ürün, üç fazlı AC 50Hz dış mekan yüksek gerilim şalt cihazıdır. 110kV enerji iletim ve trafo sistemlerinin kontrolü ve korunmasına uygundur. Aynı zamanda bir devre kesiciyi ve anahtarlama cihazı grubunu bağlayın.

Yüksek Gerilim Sf6 Devre Kesici benzersiz bir "termal genleşme + destekli üfleme" ark söndürme prensibini benimser, Ulusal ve uluslararası standartlara uygun CTB-1 tipi yay çalıştırma mekanizması ile donatılmış, Mükemmel ark söndürme performansına, yüksek güvenliğe ve kararlı çalışma özelliklerine sahiptir. Güvenilir olarak tedarikçisi olarak Usune, yüksek kaliteli, dayanıklı yüksek gerilim şalt donanımı sağlamaya kendini adamıştır. LW36-110 SF6 devresi kesici, güvenilir güç kaynağı sağlayarak elektrik şebekeleri ve endüstriyel parklar gibi önemli projelerde yaygın olarak kullanılmaktadır. altyapı inşaatı için.

Temel Avantajlar

1. Gelişmiş Ark Söndürme Teknolojisi

Benzersiz bir "termal genleşme + destekli üfleme" ark söndürme prensibini kullanan bu cihaz, kısa ark özelliğine sahiptir söndürme süresi, uzun elektrik ömrü ve düşük çalışma gürültüsü, güç kaynağı kararlılığını etkili bir şekilde artırır.

2. Yüksek Güvenlik Performansı

Yalıtım ve ark söndürme ortamı olarak SF6 gazını kullanan bu ürün, mükemmel yalıtım ve ark söndürme özelliğine sahiptir. performansı, yanma ve patlama riskini ortadan kaldırarak yoğun nüfuslu alanlar için uygun hale getirir.

3. Kararlı Çalışma Mekanizması

CTB-1 tipi yaylı çalıştırma mekanizması ile donatılmış olup, basit ve kompakt bir yapıya sahiptir, güvenli ve güvenilirdir. Operasyon ve güçlü anti-parazit yetenekleri.

4. Uluslararası Standartlara Uygunluk

GB1984-2003 "AC Yüksek Gerilim Devre Kesicileri" ve IEC62271-100, 2001 "Yüksek Gerilim Şalt Donanımı" ile tam uyumlu ve Controlgear—Bölüm 100: Yüksek Gerilim Devre Kesiciler", küresel gücün teknik gereksinimlerini karşılıyor projeler.

Geçerli Çevre Koşulları

Yüksek Gerilim Sf6 Devre Kesici, dış mekan kullanımı için tasarlanmıştır ve güçlü çevresel uyumluluk sunar ve çeşitli zorlu çalışma koşullarına uygunluk:

1. Ortam Sıcaklığı: -30°C ~ +40°C
2. Yükseklik: ≤3000m
3. Bağıl Nem: Günlük ortalama ≤%95, Aylık ortalama ≤%90 (25°C'de)
4. Rüzgar Basıncı ≤700Pa; Buzlanma Kalınlığı ≤10mm
5. Sismik Yoğunluk: Yatay İvme ≤0,3g, Dikey İvme ≤0,15g
6. Yanıcı, patlayıcı, kimyasal olarak aşındırıcı veya aşırı titreşimli ortamlar yok

Ürün Yapısı ve Çalışma Prensibi

1. Genel Yapı

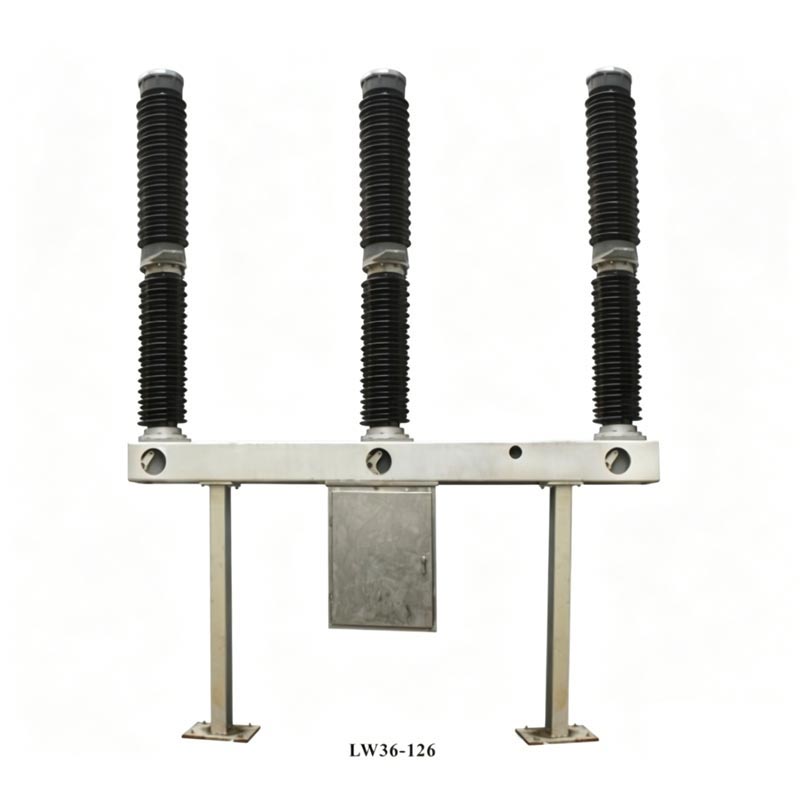

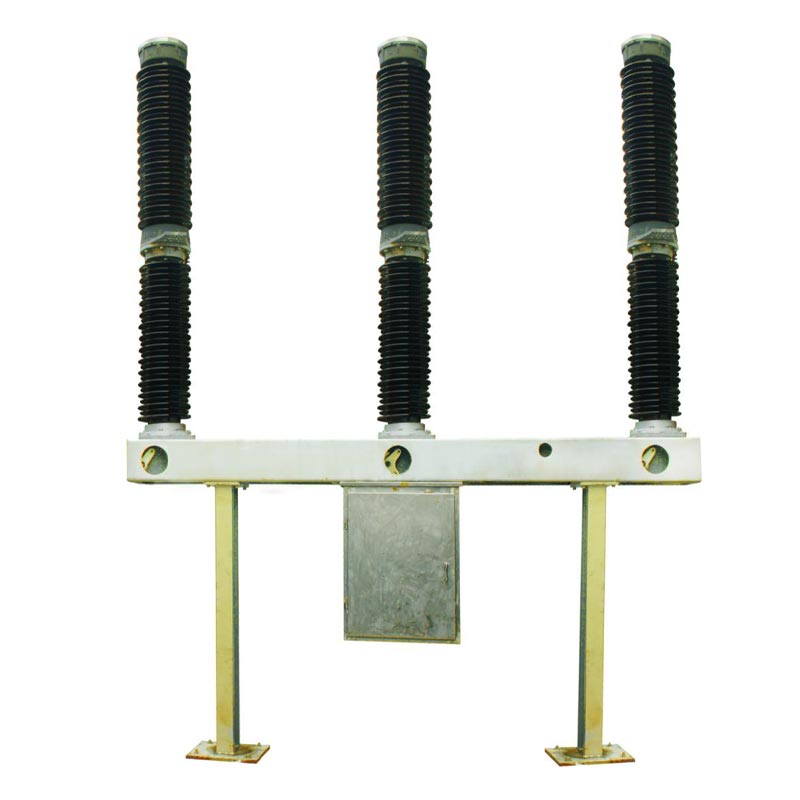

Yüksek Gerilim Sf6 Devre Kesici, entegre kendi kendine sönen ark söndürme yapısını benimser. Her aşama tek sütunlu tek kırılmadır (POLE). Her devre kesici aynı çerçeveye monte edilmiş üç fazdan oluşur. ve üç fazın mekanik olarak birbirine bağlandığı bir yay mekanizmasıyla çalıştırılır. Ürünün üst kısmında bir ark söndürme odası porselen burç, orta bölümde bir destek porselen burç ve çerçeve bulunur ve mekanizma kutusu çerçevenin merkezinin altına asılır ve yay ile çalıştırılan bir mekanizma ve elektrikli bir mekanizmayı barındırır. kontrol bileşenleri. Her iki taraftan da desteklenen çerçevenin ön tarafına bir SF6 gaz yoğunluğu kontrolörü monte edilmiştir. desteklerle biter.

2 Temel Bileşenler ve İşlevler

- Ark Söndürme Ünitesi: Kendi kendine enerji veren ark söndürme yapısına sahiptir. Devre kesici devreye girdiğinde, Silindir içindeki yüksek basınçlı termal genleşme arkı söndürerek hızlı ve etkili olmasını sağlar söndürme.
- Destek Yalıtım Cihazı: Ark söndürme odası izolatörünü destekler ve topraklama için yalıtım sağlar. enerjilendirilmiş bileşenler; Yalıtım çubuğu, çalıştırma kolunu ve durdurma çubuğunu birbirine bağlayarak yalıtım güvenliğini sağlar.
- Adsorban: Ark söndürme odasının üst uç kapağının içine monte edilmiştir, SF6 gazını kuru tutar ve emer Ark ayrışmasıyla üretilen ayrışma gazları. Bakım sırasında değiştirilmesi gerekir.
- Sızıntı Önleyici Yapı: Statik sızdırmazlık (O-ring + sızdırmazlık maddesi) ve dinamik sızdırmazlık kombinasyonunu kullanır (yay sıkıştırma contası), yıllık ≤%0,5 SF6 gaz sızıntısı oranına ulaşır. - Yayla çalıştırılan mekanizma: Etkinleştirir Hızlı hareket hızıyla açma, kapama ve tekrar kapama işlemleri (kapanma süresi ≤145 ms, açılma süresi ≤60 ms), kararlı performans ve manuel ve elektrik enerjisi depolamayı destekler.

3. Çalışma Prensibi

- Kapanma konumu: Sistem akımı terminaller, sabit kontak destek çubuğu, sabit ana kontak üzerinden akar, ana kontağı, silindiri, ara kontağı ve ara flanşı hareket ettirerek bir devre oluşturur. terminaller.
- Açma işlemi: Çalıştırma mekanizmasının hareketi altında, çalıştırma kolu izolasyon çubuğunu, pistonu çeker çubuk, silindir, hareketli ark kontağı ve nozul aşağıya doğru; hareketli ve sabit kontaklar birbirine bağlandığında bir yay oluşur ayrı. Hareketli kontak sistemi belirli bir konuma hareket ettikten sonra nozul açılır ve SF6 gazı sıkıştırılır. arkı üfleyerek akım sıfırı geçtiğinde arkı söndürür.
- Kapanma işlemi: Çalıştırma mekanizması hareketli kontağı yukarıya doğru kapatma konumuna doğru hareket ettirirken, SF6 gaz silindire girerek bir sonraki açılmaya hazırlanır.

Temel Teknik Parametreler

Usune LW36-110 SF6 devre kesici, yüksek gereksinimleri karşılayan önemli parametrelerle mükemmel teknik performansa sahiptir. 110kV güç sistemlerinin standartlarını karşılayarak istikrarlı ve verimli çalışmayı sağlar.

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

Pratik Uygulama Örneği

Örnek Olay: Kuzey Çin'deki 110kV Enerji Şebekesini Yükseltme Projesi

Proje Arka Planı: Kuzey Çin'deki bir 110kV elektrik şebekesinin, gücü artırmak için eskimiş şalt sistemini yenilemesi gerekiyordu Düşük kış sıcaklıkları (-25°C) ve şiddetli rüzgar gibi zorlu ortamlarla karşı karşıya kalan tedarik istikrarı ve güvenliği basınç.

Ürün Uygulaması: Proje için 20 adet Usune LW36-110 SF6 devre kesici seçildi. Düşük sıcaklığa uyum sağlama yetenekleri (-30°C~+40°C) ve mükemmel ark söndürme performansı, dengesiz çalışma sorununu etkili bir şekilde çözdü. Ekipmanın düşük sıcaklıklarda eskimesi.

Uygulama Sonuçları: Ekipman, 2022 yılında devreye alınmasından bu yana dört yıl boyunca sorunsuz bir şekilde çalıştı. ark söndürme arızası, gaz kaçağı veya diğer arızalar. Yıllık güç kaynağı güvenilirlik oranı şu kadar arttı: %0,8, bölgedeki konut sakinleri ve endüstriyel işletmeler için etkin bir şekilde normal güç tedarikinin sağlanması.

SSS

S1: Usune LW36-110 Yüksek Gerilim SF6 Devre Kesicinin servis ömrü nedir ve bakımı nedir? operasyon sırasında gerekli mi?

A1: Ürünün 6000 devirlik mekanik ömrü ve normal şartlarda 12 yıla kadar sürekli çalışma ömrü vardır. bakım. Rutin bakım, haftalık görsel denetimleri (yalıtkan bütünlüğü, SF6 gaz basıncı vb.) içerir. ve 3 yılda bir yıllık bakım (izolatör temizliği, ana devre direnç ölçümü vb.) Binbaşı bakım koşulları karşılandığında revizyon gereklidir (örneğin, 12 yıllık sürekli çalışma, 2000 nominal akım kesintiler vb.). Üretici Usune, profesyonel bakım rehberliği ve yedek parça tedariği sağlar. ekipmanın uzun süreli istikrarlı çalışması.

S2: Devre kesicide SF6 gazı kaçağı olursa ne yapılmalı ve herhangi bir güvenlik riski var mı?

A2: Bu ürün, yıllık sızıntı oranına sahip, çift sızdırmaz bir yapıya (statik conta + dinamik conta) sahiptir. ≤%0,5, ulusal standardın çok altında. Bir sızıntı tespit edilirse, SF6 gaz kaçağı kullanılarak sızıntı noktasının yeri belirlenebilir. dedektör. Elektrik kesildikten sonra sızdırmazlık maddesi veya O-ring değiştirilebilir. SF6 gazı toksik ve yanıcı değildir, ancak aşırı sızıntı ekipmanın yalıtımını ve ark söndürme performansını etkileyebilir. Ürün donatılmıştır SF6 gaz yoğunluğu kontrol cihazı ile; Basınç alarm değerinin (0,45±0,03MPa) altına düştüğünde alarm verir ve kilitlenir basınç kilitleme basıncının (0,40±0,03MPa) altında olduğunda çalışma, böylece güvenlik risklerinden kaçınılır.
