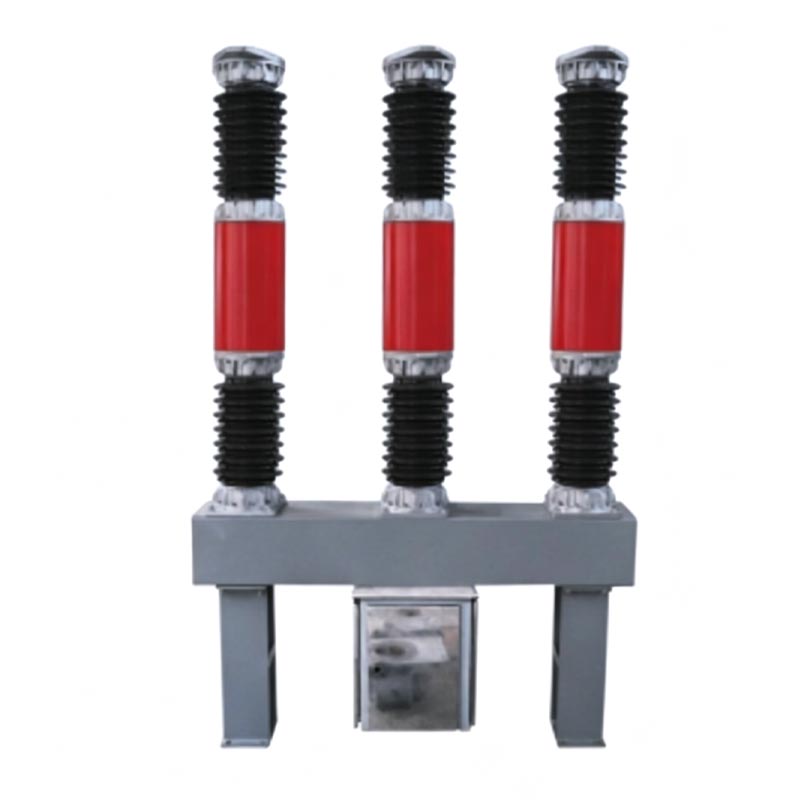

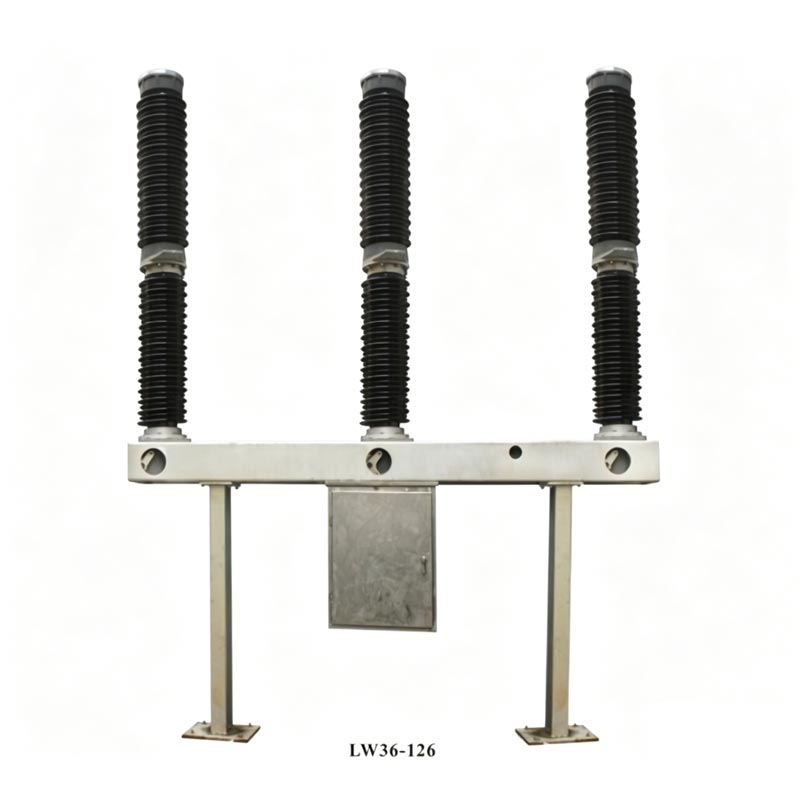

Zhejiang Usune Electric Co., Ltd.'nin LW36-126 serisi 110kV SF6 Anahtarı 2000A 3150A, bağımsız olarak geliştirilmiş bir dış mekandır yüksek gerilim şalteri. 110kV (maksimum 126kV) nominal gerilim ve 50Hz AC güç şebekesi ile uyumludur. öyle esas olarak nominal akımı, arıza akımını ve hat anahtarlamayı kesmek, güvenilir kontrol ve koruma sağlamak için kullanılır güç sisteminin. Aynı zamanda bağlantı devre kesici olarak da kullanılabilir.
| Parametre Adı | Şartname |
| Nominal Gerilim | 110kV (Maks. 126kV) |
| Nominal Akım | 2000A, 3150A |
| Sıklık | 50Hz |
| Ortam Sıcaklığı | -30°C ~ +40°C |
| Rakım | ≤3000m |
| Kirlilik Seviyesi | ≤Seviye IV |
| Ark Söndürme ve Yalıtım Ortamı | SF6 Gazı |
| Çalışma Mekanizması | Yeni Tip Yaylı Çalışma Mekanizması |
1. Gelişmiş Ark Söndürme Teknolojisi: 110kV SF6 Anahtarı 2000A 3150A, uluslararası alanda lider bir teknolojiyi benimser
Mükemmel ark söndürme performansı, kısa ark süresi sunan, kendi kendine güç sağlayan ark söndürme prensibi ve
düşük temas kaybı.
2. Uzun Hizmet Ömrü: Nominal kırılma döngüleri 20 kata ulaşır ve normal şartlarda 10 yıla kadar bakım döngüsü vardır.
çalışma koşulları, işletme ve bakım maliyetlerini önemli ölçüde azaltır.
3. Güvenilir ve Düşük Gürültü: Optimize edilmiş yay mekanizması, düşük çalışma gücü, kararlı çalışma ve düşük gürültü,
konut ve kentsel ortamlar için uygundur.
4. Güçlü Çevresel Uyarlanabilirlik: 110kV SF6 Switch 2000A ve 3150A, istikrarlı bir performans sergiliyor
düşük sıcaklık, yüksek rakım ve aşırı kirli ortamlar, kirliliğe karşı olağanüstü direnç gösteriyor
ve korozyon.
5. Kolay Kurulum ve Bakım: Kompakt yapı ve hafif tasarım, uygun kurulumu kolaylaştırır
ve minimum günlük bakım gerektiren devreye alma.
6. Yüksek Maliyet Etkinliği: İthal markalarla karşılaştırılabilir, etkili bir şekilde makul bir fiyata mükemmel performans
proje yatırımını azaltmak.

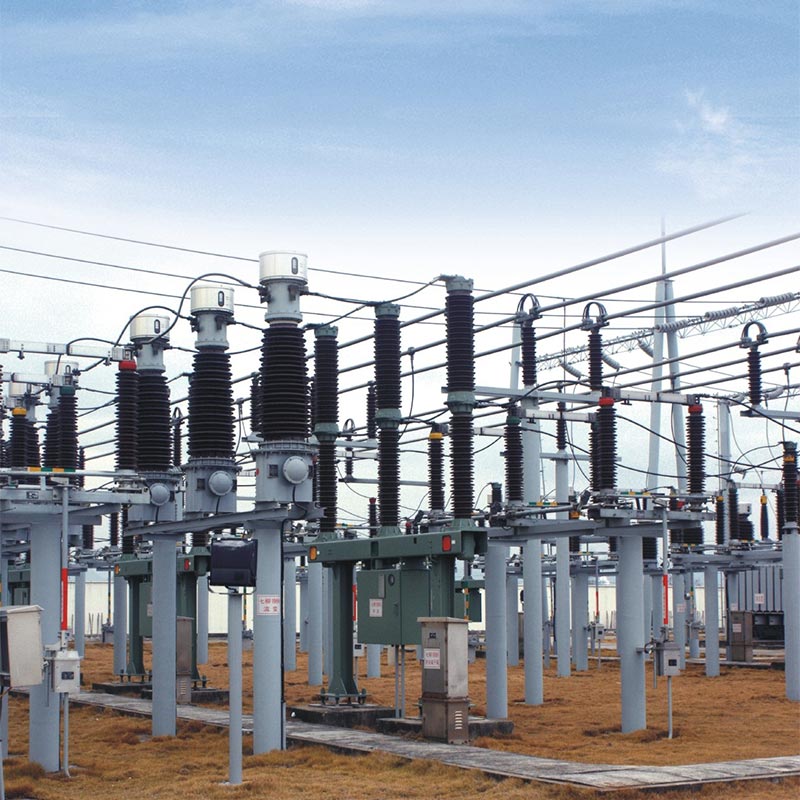

2023 yılında Usune LW36-126 tipi 110kV SF6 anahtarı (3150A), Gansu Eyaletindeki 220kV'lik bir merkez trafo merkezine uygulandı. Çevredeki kentsel alanlara, sanayi parklarına ve yeni enerji santrallerine enerji sağlamak. O günden bu yana geçen 18 ayda çalışması: 7 kısa devre arızasını hassas çalışma ve sıfır arıza ile başarıyla kesmiştir; the SF6 basıncı stabildir ve üç ayda bir yapılan testlerde herhangi bir sızıntı tespit edilmemiştir; tam yükte çalışma sırasında sıcaklık artışı Yüksek akımda çalışma gereksinimlerini karşılayan standartları karşılar.
2024 yılında, Jiangsu Eyaletindeki 200 MW'lık bir açık deniz rüzgar çiftliği, Usune 110kV SF6 şalt sistemini (2000A) seçti. bakan yüksek tuz spreyi, yüksek nem ve sık sık tayfunların olduğu ortamlarda, ekipman istikrarlı bir şekilde çalıştı ve mükemmel korozyon ve kirlilik direnci gösterdi. Sık şebekeyi güvenilir bir şekilde etkinleştirir Rüzgar türbinlerinin bağlantı/bağlantı kesme anahtarlaması. İthal ekipmanlarla karşılaştırıldığında proje maliyetleri şu oranda azaldı: %25, işletme ve bakım maliyetleri ise %40.
| Öğe | Birim | Parametreler | |
| Nominal gerilim | kV | 72.5 | 126 |
| Nominal akım | A | 1250/2500/3150 | 1250/2500/3150 |
| Nominal frekans | Hz. | 50 | 50 |
| Nominal kısa devre bırakma akımı | KA | 31,5/40 | 31,5/40 |
| Nominal kısa devre kesme ve kapatma akımı (tepe) | KA | 80/100 | 80/100 |
| Nominal kısa süreli dayanım akımı | KA | 31,5/40 | 31,5/40 |
| Tepe değerinin anma dayanma gerilimi | KA | 80 | 80/100 |
| Nominal güç frekansı dayanım gerilimi (1 dak) | kV | Yere:160 Kırılma aralığı:202 | Yere:230 Kırılma aralığı:230+73 |
| Nominal yıldırım darbe dayanım gerilimi (1 dak) | kV | Yere:350 Kırılma aralığı:410 | Yere:550 Kırılma aralığı:550+103 |
| Nominal kısa devre bekleme süresi | s | 4 | 4 |
| Nominal çekme kesme akımı | KA | 8 | 10 |
| Yakın mesafe arıza kesme akımı | KA | %90Ik, %75Ik | %90Ik, %75Ik |
| Nominal devre şarj açma-kapama akımı | A | 10 | 31.5 |
| Nominal çalışma sırası | 0-0.3s-C0-180s-CO | 0-0.3s-C0-180s-CO | |
| SF6 gaz basıncı (20°C Tabla basıncı) | MPa | 0.5 | 0.6 |
| Mekanik ömür | Kez | 6000-10000 | 6000-10000 |
Normal çalışma koşullarında bakım periyodu 10 yıldır. Temel denetim öğeleri arasında SF6 basıncı ve saflık, mekanik çalışma özellikleri, yalıtım performansı ve bağlantı elemanları. Usune ömür boyu sağlar teknik destek ve bakım rehberliği.
Standart model ≤3000m rakımlar ve ≥-30°C sıcaklıklar için uygundur. Daha yüksek veya daha alçak rakımlar için Usune, hava basıncını optimize ederek istikrarlı çalışmayı garantileyen özelleştirilmiş çözümler sunar. Düşük sıcaklığa dayanıklı malzemeler ve yalıtımın arttırılması.
Profesyonel bir üretim tesisi olan Usune, hammadde denetimini kapsayan sıkı kalite kontrolü uygular. yarı mamul ürün testi ve sevkiyat öncesi tam yük testi. Kapsamlı bir üretim yönetim sistemi zamanında teslimatı sağlar ve her ürün bir test raporu ve kalite sertifikasına sahiptir.
1. Kentsel ve kırsal enerji şebekeleri: 110kV trafo merkezi hattı ve trafo koruması.
2. Yeni enerji sektörü: Rüzgar enerjisi, fotovoltaik ve hidroelektrik santralleri.
3. Sanayi ve madencilik işletmeleri: Petrol, kimya ve metalurji gibi büyük güç tüketen birimler
endüstriler.
4. Altyapı: Demiryolları, metrolar, havaalanları ve veri merkezleri için güç kaynağı sistemleri.
Usune 110kV SF6 Switch 2000a 3150a, ileri teknolojiyi, güvenilir kaliteyi ve yüksek kaliteyi birleştirir. maliyet etkinliği. Güçlü teknik gücüne ve kapsamlı servis sistemine güvenerek, güvenli ve Dünya çapındaki müşterilere istikrarlı güç ekipmanları.
