Orta gerilim dağıtım sistemi, iletim şebekesi ile son kullanıcı arasında yer alır. 3 kV'tan 40,5 kV'a kadar gerilimlerde çalışır ve fabrikaları, ticari binaları ve yerleşim yerlerini besleyen elektriği taşır. Bu sistemde bir arıza oluştuğunda arıza akımı onbinlerce ampere ulaşabilmektedir. Bu akımı kesen cihaz iseKapalı Yüksek Gerilim Vakumlu Devre Kesici. Yağlı veya SF6 kesiciden farklı olarak vakumlu devre kesici, arkı söndürmek için sızdırmaz bir vakum kesici kullanır. Bu tasarım, bakım gerektirmeyen çalışma, uzun mekanik ömür ve kompakt boyutlar sunarak, onu iç mekan orta gerilim şalt cihazları için baskın seçim haline getiriyor. Tedarik yöneticileri için, vakumlu devre kesicinin dağıtım sistemini nasıl koruduğunu anlamak, doğru ekipmanı belirlemek açısından çok önemlidir.
Bu kılavuz, orta gerilim dağıtım sistemleri için İç Mekan Yüksek Gerilim Vakumlu Devre Kesicilerin tedarikinden sorumlu alıcılar için yazılmıştır. Koruma mekanizmasını, vakum kesicinin rolünü, çalışma mekanizmasını, koruyucu rölelerle koordinasyonu ve tedarikçi seçim kriterlerini açıklayacağız. Ayrıca Zhejiang Usune Electric Co., Ltd.'deki fabrikamızdan ayrıntılı ürün parametreleri de sağlayacağız. İster yeni bir trafo merkezi inşa ediyor olun, ister mevcut bir şalt sistemi serisini yükseltiyor olun, ister yedek kesiciler alıyor olun, bu kılavuz dağıtım sisteminizin güvenliğini ve güvenilirliğini sağlayan bilinçli bir karar vermenize yardımcı olacaktır.

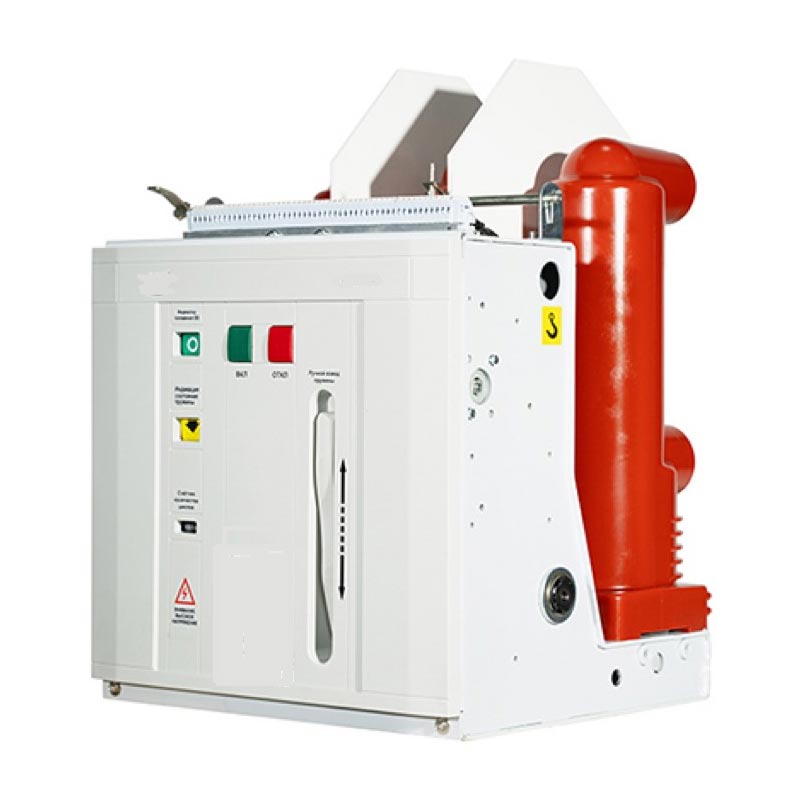

İç Mekan Yüksek Gerilim Vakumlu Devre Kesici, orta gerilim dağıtım sisteminde üç temel işlevi yerine getirir. Birincisi, normal yük akımını önemli bir kayıp veya ısınma olmadan sürekli olarak taşır. İkincisi, bir kısa devre veya toprak arızası meydana geldiğinde arıza akımını keserek arızalı bölümü sistemin geri kalanından izole eder. Üçüncüsü, bakım, yük aktarımı veya sistemin yeniden yapılandırılması için devrenin değiştirilmesi için bir araç sağlar. Bu işlevler basit gibi görünebilir ancak zorlu koşullar altında gerçekleştirilir. Kesici, 40,5 kV'a kadar gerilimlerde 40 kA'ya ulaşabilen arıza akımlarını kesmelidir. Arızanın geniş çapta hasara neden olabilmesi için bunu 50 ila 80 milisaniye içinde yapması gerekir. Ve binlerce işlemden sonra güvenilir bir şekilde çalışması gerekir. Aşağıdaki tablo, kesicinin bir dağıtım sistemindeki işlevlerini özetlemektedir.
| İşlev | Tanım | Dağıtım Sistemine Faydası |
| Sürekli Akım Taşıma | Önemli bir kayıp olmadan normal yük akımını taşır | Verimli güç dağıtımı sağlar |
| Arıza Akımı Kesintisi | Kısa devre ve toprak arızalarını keser | Arızanın yayılmasını ve ekipman hasarını önler |
| Bakım için Geçiş | Devreyi izole etmek için bir yol sağlar | Güvenli bakım sağlar ve arıza süresini azaltır |
| Sistem Yeniden Yapılandırması | Devrenin açılıp kapatılmasına izin verir | Şebeke için operasyonel esneklik sağlar |
| Arıza izolasyonu | Bir arızanın etkilenen bölüm üzerindeki etkisini sınırlar | Sağlıklı bölümlere giden güç kaynağını korur |
Şu tarihte:Zhejiang Usune Electric Co., Ltd.,Fabrikamızda 12 kV'tan 40,5 kV'a kadar gerilimlerdeki orta gerilim dağıtım sistemleri için Bina İçi Yüksek Gerilim Vakumlu Devre Kesiciler üretilmektedir. Kesicilerimizi en zorlu arıza akımı ve anahtarlama gereksinimlerini karşılayacak şekilde tasarlıyoruz. Mühendislik ekibimiz, her dağıtım uygulaması için doğru kesiciyi belirlemek amacıyla kamu hizmetleri ve EPC yüklenicileriyle birlikte çalışır.
Vakum kesici, İç Mekan Yüksek Gerilim Vakumlu Devre Kesicinin kalbidir. Yüksek vakumlu bir ortamda bir çift kontak içeren kapalı bir seramik veya cam zarftır. Kontaklar bir arızayı kesmek için ayrıldığında bir ark oluşur. Vakumda ark, hava veya SF6'daki gibi bir gaz deşarjı değildir. Bunun yerine, temas malzemesinin buharlaşmasıyla sürdürülen bir metal buhar arkıdır. Vakum kesici, metal buharını temas yüzeyleri ve çevredeki kalkanlar üzerinde hızla yoğunlaştırarak arkı söndürür. Vakum ortamı ayrıca arkın söndükten sonra tekrar çarpmasını önleyen son derece yüksek dielektrik mukavemeti sağlar. Aşağıdaki tablo bir vakum kesicideki ark söndürme sürecini özetlemektedir.
| Sahne | Ne oluyor | Sonuç |
| İletişim Ayırma | Kontaklar kısmı, yay formları | Arıza akımı akmaya devam ediyor |
| Metal Buhar Ark | Kontaklardan metal buharında ark yanar | Ark mevcut sıfıra kadar sürdürülür |
| Mevcut Sıfır | AC akımı doğal olarak sıfırı geçiyor | Ark anlık olarak söner |
| Buhar Yoğuşması | Metal buharı kalkanların üzerinde yoğunlaşıyor | Dielektrik mukavemeti hızla iyileşir |
| Dielektrik Geri Kazanım | Vakum boşluğu izolasyonu yeniden kazanır | Ark yeniden ateşlenemiyor, devre kesildi |
Fabrikamızda saygın üreticilerin ilgili IEC standartlarına göre test edilmiş vakum kesicilerini kullanıyoruz. Montajdan önce her kesicinin vakum bütünlüğünü doğrularız. Kesicilerimiz, kesme kapasitelerini ve dielektrik geri kazanım performanslarını doğrulamak için test edilir. Amacımız müşterilerimize hizmet ömürleri boyunca arızaları güvenilir bir şekilde kesen kesiciler sunmaktır.
Çalıştırma mekanizması vakum kesici kontaklarını açıp kapatan bileşendir. Belirtilen açılma süresi içerisinde kontakları ayırmak için gerekli kuvvet ve hızı sağlamalıdır. Mekanizma çok yavaşsa ark gereğinden uzun süre devam edecek ve arıza zamanında giderilmeyecektir. Mekanizma çok zayıfsa kontaklar tam olarak ayrılmayabilir ve ark yeniden ateşlenebilir. Çalıştırma mekanizmasının binlerce işlem boyunca da güvenilir olması gerekir çünkü kesici aylarca boşta kalabilir ve daha sonra çalışmaya çağrılabilir. İç mekan vakumlu devre kesiciler için en yaygın çalıştırma mekanizması türleri yay mekanizmaları ve manyetik aktüatörlerdir. Yay mekanizmaları enerjiyi bir yayda depolar ve kesiciyi açmak veya kapatmak için onu serbest bırakır. Manyetik aktüatörler, kontakları sürmek için bir elektromanyetik bobin kullanır. Aşağıdaki tablo bu mekanizmaları karşılaştırmaktadır.
| Mekanizma Tipi | Çalışma Prensibi | Avantajları | Tipik Uygulama |
| Yay Mekanizması | İlkbaharda depolanan enerji | Güvenilir, kanıtlanmış, az bakım gerektiren | Standart dağıtım şalt sistemi |
| Manyetik Aktüatör | Elektromanyetik bobin sürücüsü | Daha az hareketli parça, hassas kontrol | Kompakt şalt sistemi, sık çalışma |
Zhejiang Usune Electric Co., Ltd.'de fabrikamız, kanıtlanmış güvenilirlikleri ve düşük bakım gereksinimleri nedeniyle standart İç Mekan Yüksek Gerilim Vakumlu Devre Kesici ürünlerimiz için yay mekanizmaları kullanmaktadır. Ayrıca sık çalışma gerektiren veya kompakt boyutlar gerektiren uygulamalar için manyetik aktüatör seçenekleri de sunuyoruz. Açma ve kapama sürelerini ve mekanik dayanıklılığını doğrulamak için her kesicinin çalışma mekanizmasını test ediyoruz.
İç Mekan Yüksek Gerilim Vakumlu Devre Kesici izolasyonda çalışmaz. Koruyucu röleleri, akım transformatörlerini ve gerilim transformatörlerini içeren koruma planının bir parçasıdır. Röleler arızayı tespit eder ve kesiciye bir açma sinyali gönderir. Akım transformatörleri röleye birincil akımın küçültülmüş bir kopyasını sağlar. Kesici daha sonra arızayı gidermek için açılır. Röle ve kesici arasındaki koordinasyon kritik öneme sahiptir. Röle kesicinin açılma süresi içerisinde çalışmalı ve arıza hasara neden olmadan kesici açılmalıdır. Aşağıdaki tablo koordinasyon parametrelerini özetlemektedir.
| Bileşen | İşlev | Koordinasyon Gereksinimi |
| Akım Trafosu | Röle için birincil akımı ölçeklendirir | Koruma sınıfı dahilinde doğru |
| Koruyucu Röle | Arızayı tespit eder, açma sinyali gönderir | Kesici temizleme süresi dahilinde çalışma süresi |
| Kırıcı | Arızayı temizlemek için açılır | Röle koordinasyon süresi içerisinde açılma süresi |
| Yukarı Akış Cihazı | Yedekleme koruması | Aşağı akım kesicili seçicilik marjı |
Fabrikamızda müşterilerimizin koordinasyon çalışmasını yapabilmeleri için Bina İçi Yüksek Gerilim Vakumlu Kesici ürünlerimizin açılış ve kapanış zaman verilerini sağlıyoruz. Ayrıca müşterilerimizin, kesicinin koruyucu röleleriyle doğru şekilde koordine olduğunu doğrulamalarına yardımcı olmak için teknik destek sağlıyoruz. Amacımız koruma planının amaçlandığı gibi işlemesini sağlamaktır.
Orta gerilim dağıtım sistemi için İç Mekan Yüksek Gerilim Vakumlu Devre Kesici satın alırken çeşitli özellikler kritik öneme sahiptir. Bunlar arasında nominal gerilim, nominal akım, kısa devre kesme akımı, kesme süresi, mekanik dayanıklılık ve çalıştırma mekanizması tipi yer alır. Nominal voltaj sistem voltajıyla eşleşmeli veya onu aşmalıdır. Nominal akım maksimum yük akımını aşmalıdır. Kısa devre kesme akımı, kurulum noktasındaki maksimum arıza akımını aşmalıdır. Kesinti süresi sistem kararlılığını koruyacak kadar kısa olmalıdır. Mekanik dayanıklılık beklenen işlem sayısı için yeterli olmalıdır. Çalıştırma mekanizması güvenilir ve bakımı kolay olmalıdır. Aşağıdaki tablo bu spesifikasyonları özetlemektedir.
| Şartname | Tipik Aralık | Önem |
| Nominal Gerilim | 12 kV - 40,5 kV | Sistem voltajıyla eşleşmelidir |
| Nominal Akım | 630 A - 4.000 A | Maksimum yük akımını aşmalıdır |
| Kısa Devre Kesme Akımı | 20kA - 40kA | Maksimum arıza akımını aşmalıdır |
| Zamanın Kesintisi | 50 ms - 80 ms | Sistem kararlılığını korumalıdır |
| Mekanik Dayanıklılık | 10.000 - 30.000 işlem | Beklenen işlem sayısıyla eşleşmelidir |
| Çalışma Mekanizması | Yaylı, Manyetik Aktüatör | Güvenilirlik ve bakım için seçildi |
| Standartlar | IEC 62271-100, GB/T 1984 | Uluslararası standartlara uygunluk |
Usune'de fabrikamız bu spesifikasyonları ve daha fazlasını karşılamak için İç Mekan Yüksek Gerilim Vakumlu Devre Kesiciler üretmektedir. Kesiciyi, özel voltaj değerleri, akım değerleri ve çalışma mekanizmaları dahil olmak üzere belirli proje gereksinimlerine uyacak şekilde özelleştirebiliriz. Mühendislik ekibimiz seçim sürecine yardımcı olabilir ve projeniz için ayrıntılı teknik veriler sağlayabilir.
Orta gerilim dağıtımı için İç Mekan Yüksek Gerilim Vakumlu Devre Kesici tedarikçisini değerlendirmek, üretim kapasitesi, tip testi, kalite yönetimi, proje deneyimi ve satış sonrası desteğe odaklanmayı gerektirir. Tedarikçi, kesicileri gerekli spesifikasyonlara göre üretme ve performanslarını doğrulamak için tip testleri yapma kapasitesine sahip olmalıdır. Tutarlı kaliteyi sağlayan bir kalite yönetim sistemine sahip olmaları gerekir. Dağıtım projeleri konusunda deneyime sahip olmaları ve şebeke gereklilikleri konusunda bilgi sahibi olmaları gerekir. Ayrıca kurulum, devreye alma ve bakım da dahil olmak üzere satış sonrası destek sağlamaları gerekiyor. Aşağıdaki tablo bu değerlendirme kriterlerini özetlemektedir.
| Değerlendirme Kriteri | Nelere Bakılmalı? | Neden Önemlidir? |
| Üretim Yeteneği | Gelişmiş işleme, montaj ve test ekipmanları | Ürün kalitesini ve tutarlılığını sağlar |
| Tip Testi | IEC 62271-100 test raporları | Performansı ve uyumluluğu doğrular |
| Kalite Yönetimi | ISO 9001 sertifikası, denetim kayıtları | Tutarlı ürün kalitesi sağlar |
| Proje Deneyimi | Dağıtım trafo merkezi referansları, hizmet onayları | Yetenek ve güvenilirliği gösterir |
| Satış Sonrası Destek | Kurulum, devreye alma, bakım | Uzun vadeli güvenilirlik sağlar |
Fabrikamızda on yılı aşkın süredir Bina İçi Yüksek Gerilim Vakumlu Devre Kesiciler üretmekteyiz. IEC 62271-100'e uygun tip test raporlarımız mevcuttur. ISO 9001 sertifikasına sahibiz ve tüm denetimlerin ayrıntılı kayıtlarını tutuyoruz. Proje deneyimimiz birden fazla ülkedeki dağıtım trafo merkezlerini içermektedir. Satış sonrası ekibimiz kurulum, devreye alma ve bakım konusunda destek vermeye hazırdır. Sizi bu kriterlere göre bizi değerlendirmeye ve Bina İçi Yüksek Gerilim Vakumlu Devre Kesiciler konusunda ortağınız olarak görmeye davet ediyoruz.
Aşağıdaki tablo, İç Mekan Yüksek Gerilim Vakumlu Devre Kesicilerimiz için temel ürün parametrelerini sağlar. Bu kesiciler, 12 kV'tan 40,5 kV'a kadar gerilimlerdeki orta gerilim dağıtım sistemleri için tasarlanmıştır. Fabrikamız ayrıca özel gereksinimleri karşılamak için özel kırıcılar da üretebilmektedir.
| Parametre | Şartname Aralığı | Notlar |
| Nominal Gerilim | 12 kV, 24 kV, 40,5 kV | Sistem voltajı için seçildi |
| Nominal Akım | 630 A - 4.000 A | Yük akımı için seçildi |
| Kısa Devre Kesme Akımı | 20kA - 40kA | Arıza seviyesi için seçildi |
| Zamanın Kesintisi | 50 ms - 80 ms | Koordinasyon için seçildi |
| Mekanik Dayanıklılık | 10.000 - 30.000 işlem | Modele bağlıdır |
| Çalışma Mekanizması | Yaylı, Manyetik Aktüatör | Başvuru için seçildi |
| Yalıtım Ortamı | Vakum | Bakım gerektirmez |
| Standartlar | IEC 62271-100, GB/T 1984 | Uluslararası standartlara uygunluk |
| Adedi | 1 adet | Büyük siparişler için pazarlık yapılabilir |
| Kurşun zamanı | 4 - 8 hafta | Miktar ve özelleştirmeye bağlıdır |
Fabrikamızda bu özellikleri ve daha fazlasını karşılayacak Dahili Yüksek Gerilim Vakumlu Devre Kesicilerimizi üretmekteyiz. Gerilimi, akımı, kesme kapasitesini ve çalışma mekanizmasını özel gereksinimlerinize uyacak şekilde özelleştirebiliriz. Kalite kontrol sistemimiz, hammaddelerin muayenesini, proses içi muayeneyi ve sevkiyat öncesi son muayeneyi içerir. Amacımız müşterilerimize dağıtım sistemlerini koruyan ve şebeke güvenilirliğini sağlayan yüksek kaliteli kesiciler sunmaktır.
Soru 1: Vakumlu devre kesicinin SF6 devre kesiciden farkı nedir?
Cevap: Bir vakum devre kesici, arkı söndürmek için sızdırmaz bir vakum kesici kullanırken, bir SF6 devre kesici sülfür heksaflorür gazı kullanır. Vakum kesiciler genellikle orta gerilim uygulamalarında (40,5 kV'a kadar) kullanılır ve bakım gerektirmeyen çalışmaları ve kompakt boyutlarıyla bilinir. SF6 kesiciler daha yüksek gerilimler için kullanılır ve SF6'nın küresel ısınma potansiyeli nedeniyle daha yüksek çevresel etkiye sahiptir. Orta gerilim dağıtımı için vakumlu devre kesici baskın seçimdir.
Soru 2: İç mekan vakumlu devre kesicinin tipik kesinti süresi nedir?
Cevap: Bir İç Mekan Yüksek Gerilim Vakumlu Devre Kesicinin tipik kesinti süresi 50 ila 80 milisaniyedir. Buna röle çalışma süresi ve kesici açılma süresi de dahildir. Gerektiren uygulamalar için daha hızlı kesinti süreleri mevcuttur. Zhejiang Usune Electric Co., Ltd.'de kesicilerimiz, kesinti sürelerinin belirtilen performansı karşıladığını doğrulamak için test edilir.
Soru 3: İç mekan vakumlu devre kesicinin bakımı ne sıklıkla yapılmalıdır?
Cevap: İç mekan vakumlu devre kesiciler, düşük bakım gereksinimleriyle bilinir. Vakum kesici yalıtılmıştır ve bakım gerektirmez. Çalıştırma mekanizması her 3 ila 5 yılda bir veya belirli sayıda işlemden sonra incelenmeli ve yağlanmalıdır. Ağır bir arıza sonrasında kontaklarda aşınma olup olmadığı kontrol edilmelidir. Güvenilir çalışmayı sağlamak için düzenli muayene ve bakım şarttır.
Soru 4: Kapasitör bankının anahtarlanması için vakumlu devre kesici kullanılabilir mi?
Cevap: Evet, vakumlu devre kesiciler kapasitör bankının anahtarlanması için kullanılabilir ancak bunların bu uygulama için özel olarak tasarlanmış olması gerekir. Kondansatör kümesi anahtarlaması, yüksek ani akımlara dayanma ve yeniden darbesiz kesintiye dayanma yeteneği dahil olmak üzere özel gereksinimleri zorunlu kılar. Fabrikamız, kapasitör bankası anahtarlaması için özel kontak ve nozul tasarımlarına sahip kesiciler tedarik edebilmektedir.
Soru 5: İç mekan vakumlu devre kesicinin tipik teslim süresi nedir?
Cevap: Bir İç Mekan Yüksek Gerilim Vakumlu Devre Kesicinin tipik teslim süresi, gerilim değerine, kesme kapasitesine ve özelleştirme gereksinimlerine bağlı olarak 4 ila 8 haftadır. Standart modeller için teslim süresi daha kısa olabilir. Zhejiang Usune Electric Co., Ltd.'de proje programlarını karşılamak için müşterilerimizle yakın işbirliği içinde çalışıyoruz.
İç Mekan Yüksek Gerilim Vakumlu Devre Kesiciler, hızlı arıza giderme sağladıkları, bağlı ekipmanları korudukları ve modern şebekelerin gerektirdiği operasyonel esnekliği sağladıkları için orta gerilim dağıtım sistemleri için gereklidir. Vakum kesici, bakım gerektirmeyen çalışma ve uzun mekanik ömür sunarak, onu iç mekan şalt cihazları için baskın seçim haline getiriyor. Tedarik yöneticileri ve kamu hizmeti mühendisleri için doğru kesiciyi seçmek, dağıtım sisteminin güvenilirliğini ve istikrarını etkileyen kritik bir karardır. Zhejiang Usune Electric Co., Ltd.'deki fabrikamız, en zorlu orta gerilim gereksinimlerini karşılayan İç Mekan Yüksek Gerilim Vakumlu Devre Kesiciler üretme uzmanlığına ve kapasitesine sahiptir. Kırıcılarımızın güvenilir performans sunmasını sağlamak için gelişmiş vakum kesici teknolojisi, güvenilir çalışma mekanizmaları ve sıkı testler kullanıyoruz.
İster yeni bir dağıtım trafo merkezi inşa ediyor, ister mevcut şalt sistemi serisini yükseltiyor, ister yedek kesiciler alıyor olun, gereksinimlerinizi görüşmek üzere sizi bizimle iletişime geçmeye davet ediyoruz. Teknik veriler, tip testi raporları ve özelleştirilmiş çözümler sağlayabiliriz. Kaliteye ve müşteri memnuniyetine olan bağlılığımız, bizi dünya çapındaki kamu hizmetleri için güvenilir bir ortak haline getirmiştir.
Bugün Zhejiang Usune Electric Co., Ltd. ile iletişime geçinİç Mekan Yüksek Gerilim Vakumlu Devre Kesici gereksinimlerinizi görüşmek ve kesicilerimizin orta gerilim dağıtım sisteminizi nasıl koruyabileceğini keşfetmek için.
-
