Kyn28 Şalt Cihazı 10kv

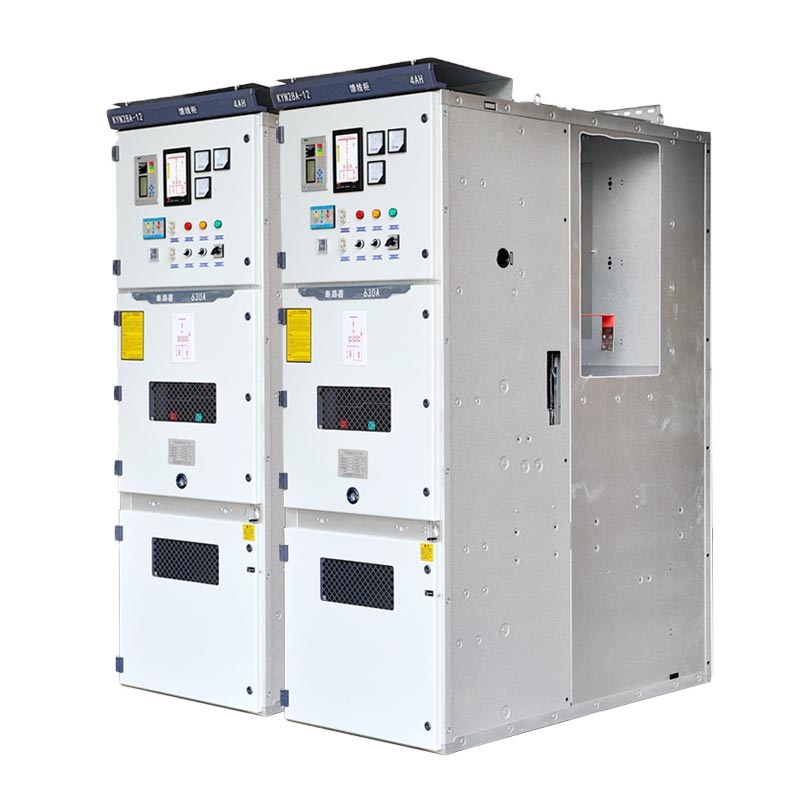

Usune Kyn28 Şalt Sistemi 10kV, üç fazlı AC 50Hz, 3,6~12kV tek bara ve tek bara için uygundur bölümlere ayrılmış güç sistemleri ve kapsamlı "beş geçirmez" işlevlere sahiptir. Dolabın el arabası bölümü donatılabilir ile vakum devre kesicileri ve vakum kontaktörleri gibi temel bileşenler. ABB gibi markaların vakumlu devre kesicileri VD4, Schneider HVX ve Usune VS1 seçilebilir. Bu şu anda ana iç mekan yüksek voltajlı komple settir. güç esas olarak çeşitli trafo merkezlerinde ve dağıtımda güç iletimi ve alımı için kullanılan dağıtım ekipmanları istasyonlar ve devre kontrolü, koruma ve izleme için.

Alçak gerilim şalt sistemi

Orta gerilim şalt sistemi

Çalışma Ortamı Gereksinimleri

• Ortam hava sıcaklığı: Üst sınır +40°C, alt sınır -15°C;
• Bağıl nem: Günlük ortalama %95'i, aylık ortalama %90'ı aşmayan;
• Rakım: 1000 m ve altı;
• Sismik yoğunluk: 8 dereceyi geçmeyecek;
• Yangın veya patlama tehlikesi yok, ciddi kirlilik yok, kimyasal korozyon yok ve şiddetli titreşim yok. Eğer işletme ortam GB3906'da belirtilen normal koşulları aşıyorsa, kullanıcı ve üretici müzakere etmeli ve belirlemek uygun koşullar.

Teknik Parametreler

• Nominal Gerilim: 3,6kV, 6,6kV, 7,2kV, 10kV, 11kV, 12kV, 13,8kV, 15kV, 17,5kV, 20kV, 24kV;
• Nominal Frekans: 50/60Hz;
• Nominal Akım: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Nominal Kısa Süreli Dayanım Akımı (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Nominal Yalıtım Seviyesi: 42kV (1 dakikalık güç frekansı, elektrotlar arasında/toprak), 48kV (açık kontak); 75kV (yıldırım darbesi, elektrotlar arasında/toprağa), 85kV (açık kontak, tepe değeri);
• Koruma Sınıfı: Muhafaza IP4X koruma derecesi, bölmeler için IP2X koruması;
• Kabin tipleri: Giriş hat kabinleri, çıkış hat kabinleri, trafo koruma kabinleri, bara bağı dolaplar, ayırıcı anahtar kabinleri, bara kaldırma kabinleri, PT/VT kabinleri vb.;
• Kabin boyutları: Genişlik 650mm/800mm/1000mm, Yükseklik 2300mm, Derinlik 1450mm.

Temel Avantajlar

1. Kapsamlı Güvenlik Koruması

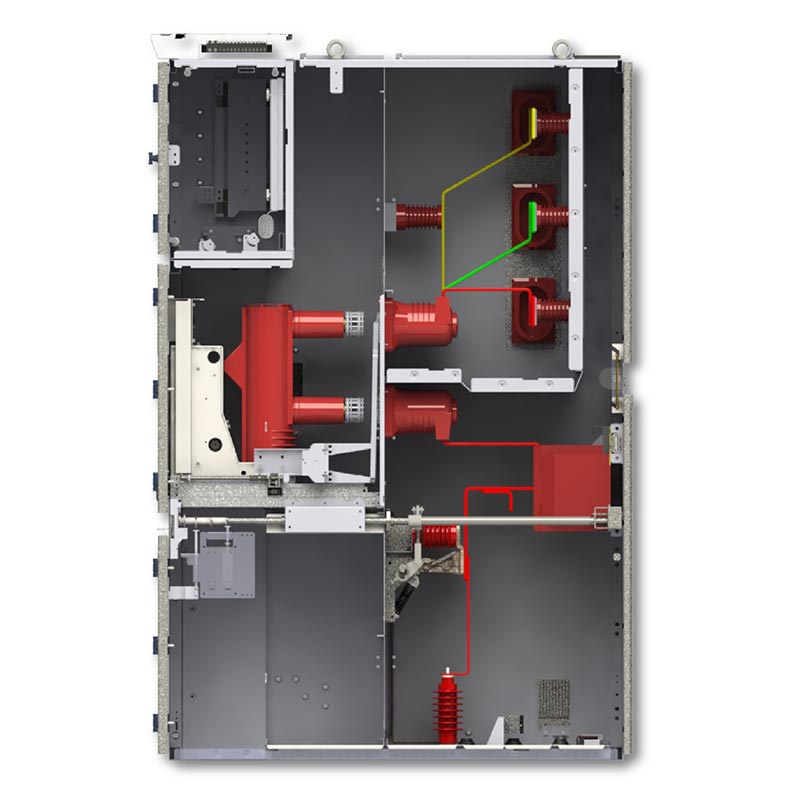

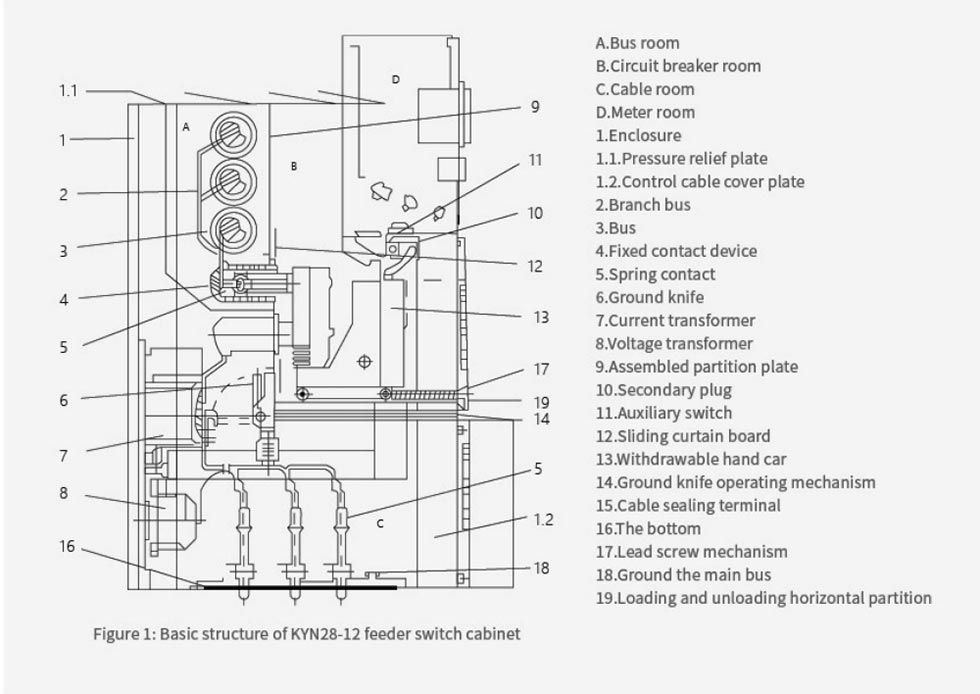

Kyn28 Şalt Donanımı 10kV, her bir fonksiyonel bölmenin bağımsız olduğu, zırhlı metal muhafazalı bir yapıyı benimser ayrılmış. Mekanik ve elektriksel kilitlemelerle birleştirildiğinde, beş geçirmez kilitlemeyi tamamen gerçekleştirir. ortadan kaldırmak yanlış kullanım riski. Muhafaza koruma derecesi IP4X'e ulaşır ve bölme koruması IP2X'tir, daha ileri güvenlik koruma yeteneklerinin arttırılması.

2. Kararlı ve Güvenilir Performans

Kesinlikle IEC uluslararası standartlarına ve ISO kalite yönetim sistemine uygun olarak tasarlanmış ve üretilmiştir, Yüksek kaliteli vakum bileşenleri kullanan bu cihaz, tanınmış markaların çeşitli vakumlu devre kesicileriyle uyumludur, güçlü kısa devreye dayanabilme özelliği, geniş bir voltaj ve akım aralığına uyum sağlama ve uzun süreli kullanıma uygun olma sürekli operasyon.

3. Uygun Kurulum ve Bakım

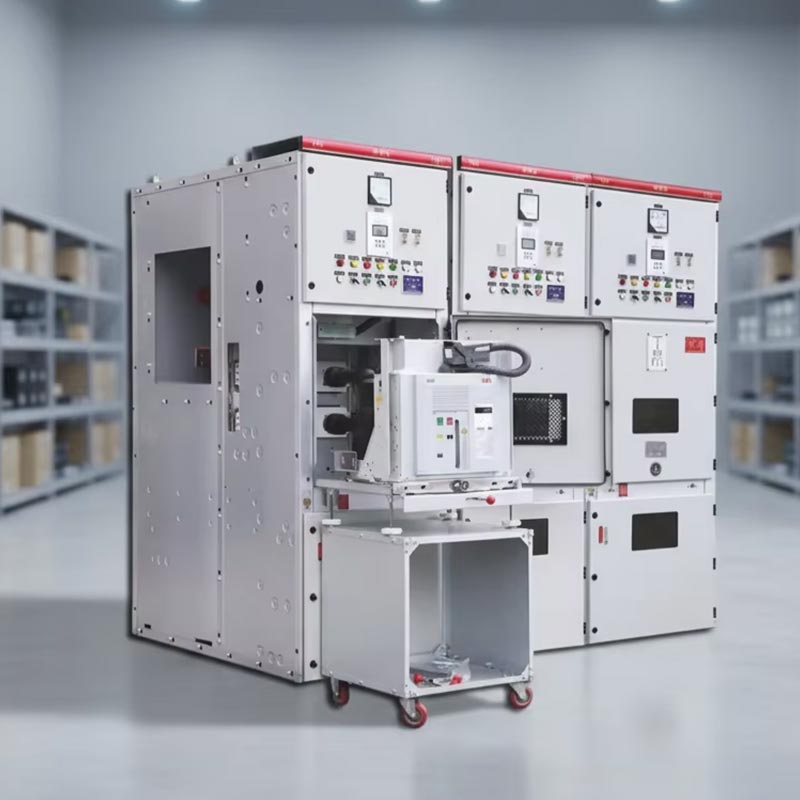

Çıkarılabilir araba tasarımı, hızlı ve kolay inceleme ve değiştirme olanağı sağlar. Kompakt yapısı destekler ön bakım, yerden tasarruf ve arıza süresi. Standartlaştırılmış kabin boyutları çeşitli kurulum senaryolarına uyum sağlar, yüksek kurulum verimliliği sağlar.

4. Geniş Uygulanabilirlik

Kyn28 Şalt Donanımı 10kV, 3,6 ila 24kV arasındaki tüm voltaj seviyelerini kapsar, 50/60Hz çift frekansla uyumludur sistemler, enerji santralleri gibi farklı sektörlerin enerji dağıtım ihtiyaçlarını karşılamak üzere çeşitli kabin tipleri sunmaktadır. trafo merkezleri, sanayi ve madencilik işletmeleri ve yüksek binalar. Ayrıca çeşitli geleneksellere de uyum sağlayabilir çalışma ortamları.

Gerçek Dünya Uygulama Örneği

Belirli bir şehirde 110kV trafo merkezi yenileme projesi için 28 Usune KYN28-12 şalt ünitesi seçildi. Ekipman Yüksek alan kullanımı, hızlı devreye alma ve devreye alma sonrasında %99,98 güvenilirlik oranı yakaladık, önemli ölçüde Güç dağıtım ağının güvenlik düzeyinin iyileştirilmesi. Bu projede şalt sistemi aşağıdakilere uyarlanmıştır: rakım, sıcaklık ve nem dahil olmak üzere tesisin çevresel gereksinimleri ve uygun bir vakum devresi kesici modeli, trafo merkezinin güç dağıtım ihtiyaçlarını mükemmel şekilde karşılayacak şekilde seçilmiştir.

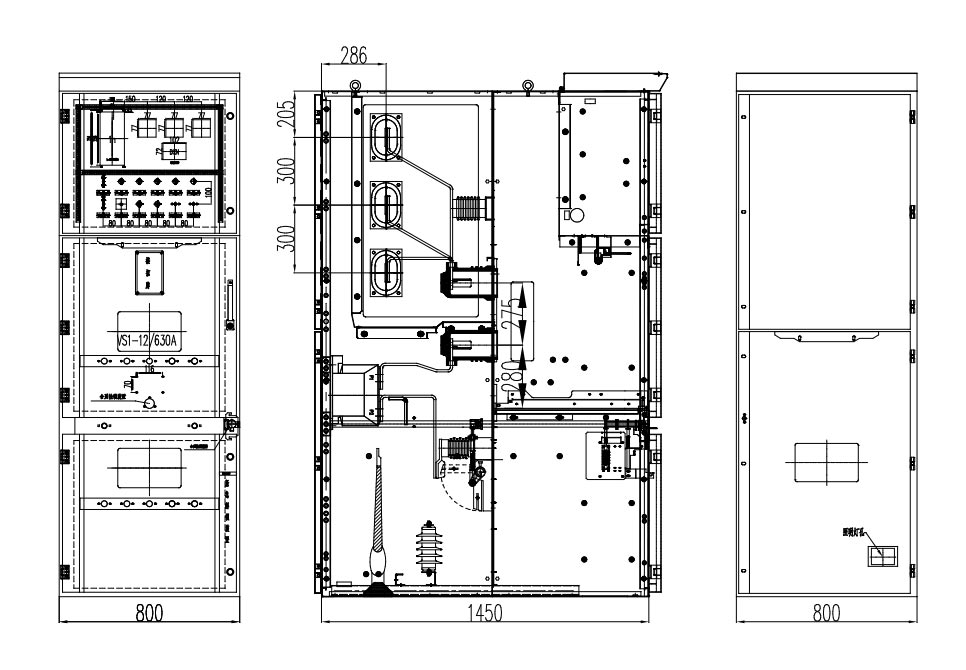

Ürün Dış Boyutu

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: KYN28 şalt cihazının spesifik "beş geçirmez" fonksiyonları nelerdir?

C: Bunlar esas olarak devre kesicilerin yanlışlıkla açılıp kapanmasını önlemeyi, itme veya çekmeyi önlemeyi içerir. el arabasının yük altında olması, topraklama kablolarının canlı devrelere bağlanmasını önler, el arabasının kapanmasını önler topraklama kablosu bağlı devre kesici ve personelin kazara elektriğe girmesini önler bölmeler sayesinde yapısal olarak personel ve ekipmanın güvenliği sağlanır.

S2: Kyn28 Şalt Tesisi 10kV'nin rutin bakım döngüsü nedir?

C: Her 6 ayda bir rutin muayene ve 1-2 yılda bir kapsamlı bakım yapılması tavsiye edilir. mekanizmayı, yalıtımı, kilitlemeyi ve cıvata sıkılığını kontrol etmeye odaklanıyoruz. Usune tam teknik sağlar destek.

S3: Usune özelleştirilmiş şalt donanımı sağlayabilir mi?

C: Evet. Profesyonel bir üretici olarak Usune, dahili konfigürasyonları, koruma seviyelerini ve gerilim, akım, koruma gereksinimleri ve saha ortamına dayalı akıllı izleme çözümleri. Yapabilir ayrıca kabin boyutlarını ayarlayın ve özel ihtiyaçları karşılamak için uygun vakumlu devre kesici modellerini seçin.

Özetle, Usune Kyn28 Şalt Donanımı 10kV güvenliği, güvenilirliği ve kullanım kolaylığını birleştirir. Olgun tarafından desteklenmektedir tasarım, titiz kalite kontrol ve kapsamlı teknik parametreler, çeşitli çalışma için uygundur ortamlar ve senaryolar. Çin'den profesyonel bir üretici ve yüksek kaliteli tedarikçi olarak Usune, hizmet vermeye devam ediyor dünya çapındaki kullanıcılara istikrarlı ve verimli orta gerilim güç dağıtım çözümleri sunuyoruz.
