EPC yüklenicileri, elektrik dağıtımcıları, trafo merkezleri, endüstriyel tesisler ve altyapı projeleri için Kyn28 Orta Gerilim Şalt Donanımı, komple iç mekan orta gerilim dağıtımını oluşturmak için yapılandırılabilir bir platform sağlar sistemler.
Usune, ISO 9001, ISO 14001 ve ISO 45001 yönetim sistemleriyle faaliyet göstermektedir. Ürünler uygun olarak üretilmektedir. İlgili pazarlar için CE sertifikasıyla birlikte geçerli IEC ve GB standartları.
Orta gerilim şalt cihazının seçimi kabinin kendisinden ziyade elektrik sistemiyle başlar. Yerleştirmeden önce Bir sipariş için mühendislerin normalde sistem voltajını, çalışma frekansını, maksimum yük akımını, kısa devre seviyesi, besleyici sayısı, koruma gereksinimleri, kablo düzeni ve kurulum ortamı.
Bu parametreler uygun kabin konfigürasyonunu ve elektrik bileşenlerini belirler. Usune şunları inceleyebilir: Aynı spesifikasyonu uygulamak yerine elektrik bilgilerini projelendirin ve uygun bir konfigürasyon önerin. her proje.
Bu proje bazlı seçim yöntemi özellikle trafo merkezleri, üretim tesisleri, enerji santralleri için önemlidir. altyapı ve çeşitli orta gerilim devrelerinin birlikte çalıştığı diğer tesisler.
Standart Kyn28 Orta Gerilim Şalt Sistemi konfigürasyonu, 3,6kV ile 12kV arasındaki orta gerilim sistemlerini destekler. 630A ila 3150A arasında değişen akım değerleri.
Kısa devre performansı, 25kA, 31,5kA, 40kA ve 50kA konfigürasyonları dahil olmak üzere çeşitli seviyelerde mevcuttur. yerine elektrik şebekesinin hesaplanan arıza akımına göre uygun değer seçilmelidir. normal çalışma yüküne göre.
Proje tedariki için, nominal akım ve kısa devre kapasitesinin yukarı ve aşağı yönde eşleştirilmesi Elektrikli ekipman, koordineli sistem performansını korumak için gereklidir.
Tam bir orta gerilim dağıtım sistemi normalde birden fazla tipte kabin içerir. Gelen güç, Giden fiderler, transformatörler, ölçüm devreleri, gerilim ölçümü ve bara bağlantılarının tümü gerekli olabilir farklı işlevler.
Usune, şalt sistemi dizilimini bu devre gereksinimlerine göre yapılandırabilir. Ortaya çıkan düzenleme gelen, giden, PT, ölçüm, veri yolu bölümleyici ve izolasyon işlevlerini koordineli bir şekilde içerir elektrik dağıtım sistemi.
Bu, ekipmanın, şalt cihazının doğrudan onaylanmış standartlara uygun olması gereken projeler için uygun olmasını sağlar. tek hat diyagramı.
Orta gerilim koruması sistem düzeyinde dikkate alınmalıdır. Şalt, devre kesici, koruma rölesi, trafo, kablo ve yukarı akım koruma ekipmanlarının projenin korumasına göre birlikte çalışması gerekir felsefe.
Kyn28 Orta Gerilim Hücresi, gerekli koruma ve kontrol bileşenleri ile entegre edilebilir. proje spesifikasyonuna göre. Vakumlu devre kesici birincil anahtarlama fonksiyonunu sağlarken, ilgili koruma ve kontrol sistemi elektrik tasarımına göre yapılandırılabilir.
EPC projeleri için Usune, kabin konfigürasyonunu müşterinin koruma gereksinimlerine göre koordine edebilir ve teknik belgeler.

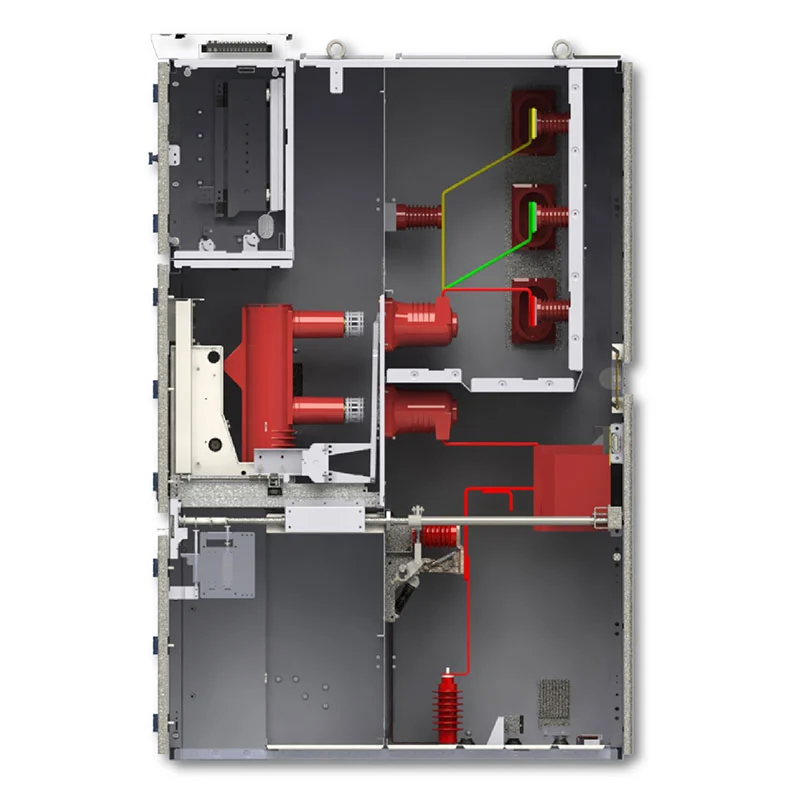

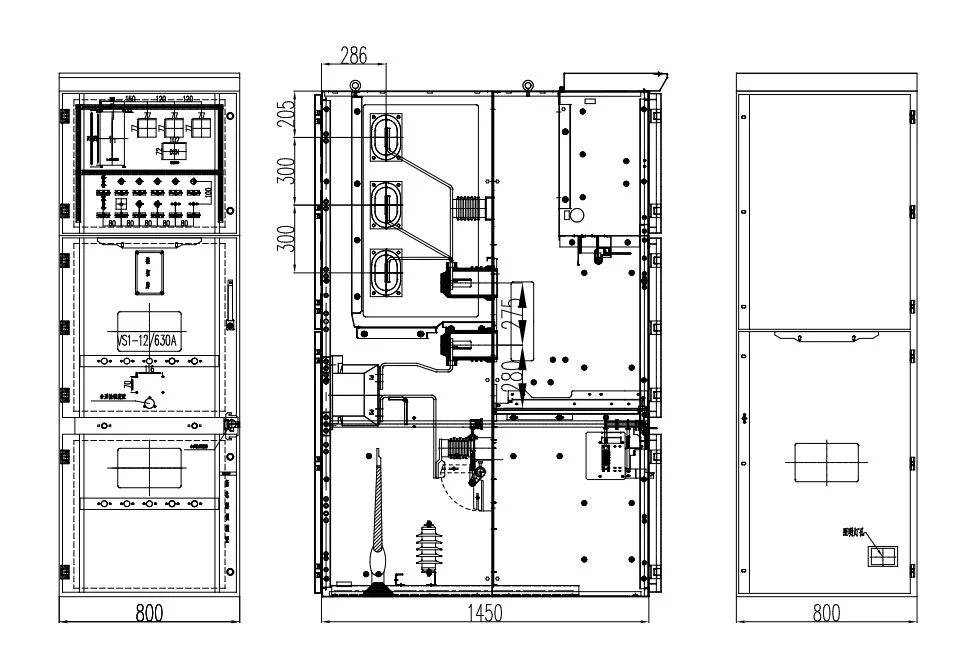

Ekipman, birincil elektrik bileşenleri için özel alanlara sahip, metal muhafazalı bir kabin yapısı kullanır. baralar, kablo bağlantıları ve ikincil kontrol ekipmanları.
Dahili düzenleme, elektrik kurulumu için tanımlanmış bir düzen sağlar ve şalt sisteminin tamamının kurulmasına olanak tanır sıranın kablo yönlendirmesi, kontrol kabloları, işletim erişimi ve elektrik odası boyutları ile koordine edilmesi gerekir.
Çoklu dolaplı projelerde devre sayısına ve ihtiyaç duyulan düzenlemeye göre planlama yapılabilmektedir. Her kabini bağımsız bir ürün olarak ele almak yerine işlev görür.
Ekipman sipariş edilmeden önce elektrik odası koşulları doğrulanmalıdır. Önemli faktörler arasında mevcut kurulum alanı, kablo giriş yönü, çalışma mesafesi, ortam sıcaklığı, nem, rakım, havalandırma ve ulaşım erişimi.
Standart ekipman iç mekan kurulumuna yöneliktir. Ortam sıcaklığı -15°C ila +40°C arasında belirtilir, günlük ortalama bağıl nem %95'i, aylık ortalama ise %90'ı geçmemelidir.
Daha yüksek rakımlardaki veya özel çevre koşulları altındaki kurulumlar için, kurulum sırasında Usune'ye danışılmalıdır. Uygun elektrik ve yalıtım parametrelerinin dikkate alınabilmesi için mühendislik aşaması.
Gelen dolaplar orta gerilim beslemesini şalt barası sistemine bağlar. Nominal akım, koruma düzenleme, ölçüm gereksinimleri ve gelen kablo konfigürasyonu aşağıdakilere göre onaylanmalıdır: yukarı akış elektrik ağı.
Çıkış kabinleri gücü transformatörlere, motorlara, üretim ekipmanına veya diğer aşağı yöndeki yüklere dağıtır. Onların miktar ve akım değeri projenin yük listesine ve besleyici programına göre belirlenebilir.
PT ve ölçüm kabinleri, projenin voltaj ölçümü, enerji ölçümü veya diğer elektriksel izleme fonksiyonları.
Veri yolu bölümleyici konfigürasyonları, dağıtım ağının ayrı veri yolu bölümleri gerektirdiği durumlarda kullanılabilir veya Sistemin farklı bölümleri arasında kontrollü bağlantı.
Trafo merkezlerinde ekipman, gelen kaynaklar, trafo besleyicileri, giden devreler etrafında düzenlenebilir. ölçüm ve bara bölümleme gereksinimleri. Konfigürasyon trafo merkezinin elektrik sistemiyle eşleştirilebilir tek hat diyagramı.
Fabrikalar için şalt, orta gerilim gücünü üretim hatlarına, transformatörlere, motorlara, kompresörler, pompalar ve yardımcı sistemler. Gerçek yüke göre farklı besleyici değerleri belirtilebilir dağıtım.
Madencilik projeleri genellikle dağıtılmış ağır elektrik yüklerini içerir. Şalt donanımı trafo etrafında yapılandırılabilir besleyiciler, motorlar, havalandırma sistemleri, pompalama ekipmanı ve işleme tesisleri.
Büyük ticari ve yüksek katlı binalar, orta gerilim gelen enerjiye ve birden fazla alt akıma ihtiyaç duyabilir. transformatör devreleri. Ekipmanlar binanın elektrik odasına ve dağıtımına göre düzenlenebilmektedir. gereksinimleri.
| Öğe | Şartname |
| Modeli | KYN28A-12 |
| Nominal Gerilim | 3.6kV, 7.2kV, 12kV |
| Nominal Frekans | 50Hz / 60Hz |
| Nominal Akım | 630A–3150A |
| Nominal Kısa Devre Kesme Akımı | 25kA, 31,5kA, 40kA, 50kA |
| Nominal Kısa Süreli Dayanım Akımı | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Koruma Derecesi | IP4X harici muhafaza / IP2X dahili bölmeler |
| Ortam Sıcaklığı | -15°C ila +40°C |
| Rakım | ≤1000m, daha yüksek rakımlar için değer kaybıyla |
| Kurulum | Kapalı |
| Sistem | Üç fazlı AC |
Nihai spesifikasyon proje voltajına, yük akımına, arıza seviyesine, korumaya göre onaylanmalıdır. şema, kablo düzenlemesi ve kurulum ortamı.
Usune, elektrikli ekipman üretiminde 14 yıldan fazla deneyime sahiptir ve proje bazlı orta gerilim ekipman alımı.
Müşteriler tek hat şemasını, voltaj seviyesini, akım değerini, kısa devre gereksinimini, kabini sağlayabilir miktar, işlevsel gereksinimler ve kurulum koşulları. Usune daha sonra teknik onay konusunda yardımcı olabilir ve ekipman konfigürasyonu.
Standart konfigürasyonlar için tipik üretim süresi, teknik onayın ardından yaklaşık 15-20 gündür. ve ödeme. Gerçek teslimat süresi proje konfigürasyonuna ve sipariş miktarına bağlıdır.
KYN28 serisi Cas-space Roket Fırlatma Projesi için referans alınmıştır.
Geleneksel ticari binalardan veya fabrikalardan farklı olarak, havacılık ve uzay altyapısı çeşitli uzmanlıklar içerebilir. Farklı alanlarda çalışan elektrik yükleri ve destek sistemleri. Orta gerilim dağıtım ekipmanları bu nedenle genel tesis güç mimarisiyle koordine edilmesi gerekir.
Bu proje için şalt sistemi konfigürasyonu sahanın daha geniş elektrik dağıtımının bir parçası olarak değerlendirildi güç alımı, devre dağıtımı, koruma ve elektrik kontrol gereksinimleri dahil olmak üzere sistem.
Proje, Usune'un orta gerilimin olduğu özel mühendislik uygulamalarına katılma yeteneğini gösteriyor. ekipmanın genel bir ürün olarak tedarik edilmesi yerine projeye özel elektrik gereksinimleriyle koordine edilmesi gerekir standart dolap.
Usune, üretim, denetim, çevre yönetimi ve iş güvenliği.
Şirket ISO 9001, ISO 14001 ve ISO 45001 sertifikalarına sahiptir. Ekipman buna göre tasarlanmıştır Geçerli IEC ve GB standartları ve geçerli yapılandırmalar için CE sertifikası mevcuttur.
Sevkiyattan önce ekipman, ilgili bileşenleri, montajı, elektrik bağlantıları ve bitmiş ekipmanlar. Teknik dokümantasyon ve test raporları uygun şekilde temin edilebilir. proje gereksinimlerine göre.
Ana bilgiler sistem voltajını, frekansını, anma akımını, kısa devre seviyesini, gelen ve gidenlerin sayısını içerir. giden devreler, koruma gereksinimleri, kablo düzeni ve kurulum koşulları.
Sağlanan konfigürasyon 3,6kV, 7,2kV ve 12kV sistemleri destekler. Nihai voltaj değeri onaylanmalıdır müşterinin elektrik şebekesine göre.
Evet. Usune, müşterinin elektrik şemasını inceleyebilir ve kabin fonksiyonlarını ve derecelendirmelerini buna göre yapılandırabilir. proje gereksinimleri.
Evet. Gelen güç, trafo besleyicileri, giden devreler, ölçüm, voltaj ölçümü, ve kapalı trafo merkezi uygulamalarında bara bölümleme.
Usune ürünleri geçerli IEC ve GB standartlarına göre tasarlanmıştır. Şirket ISO 9001, ISO kapsamında faaliyet göstermektedir. Geçerli pazarlar için CE sertifikasına sahip 14001 ve ISO 45001 yönetim sistemleri mevcuttur.
Evet. Usune teknik özellikleri, test raporlarını, ürün belgelerini ve projeyle ilgili diğer belgeleri sağlayabilir Müşteri gereksinimlerine göre belgeler.
Standart konfigürasyonlar için üretim normalde teknik onay ve ödemenin ardından yaklaşık 15-20 gün sürer. gerçek program konfigürasyona ve miktara bağlıdır.
Kyn28 Orta Gerilim Şalt Cihazı satın alıyorsanız, tek hat şemasını, sistem voltajını, nominal akım, kısa devre seviyesi, kabin miktarı, besleyici gereksinimleri, koruma gereksinimleri ve kurulum koşullar.
Usune, elektrik gereksinimlerini değerlendirebilir ve uygun bir orta gerilim şalt sistemi konfigürasyonu sağlayabilir. senin projen.
