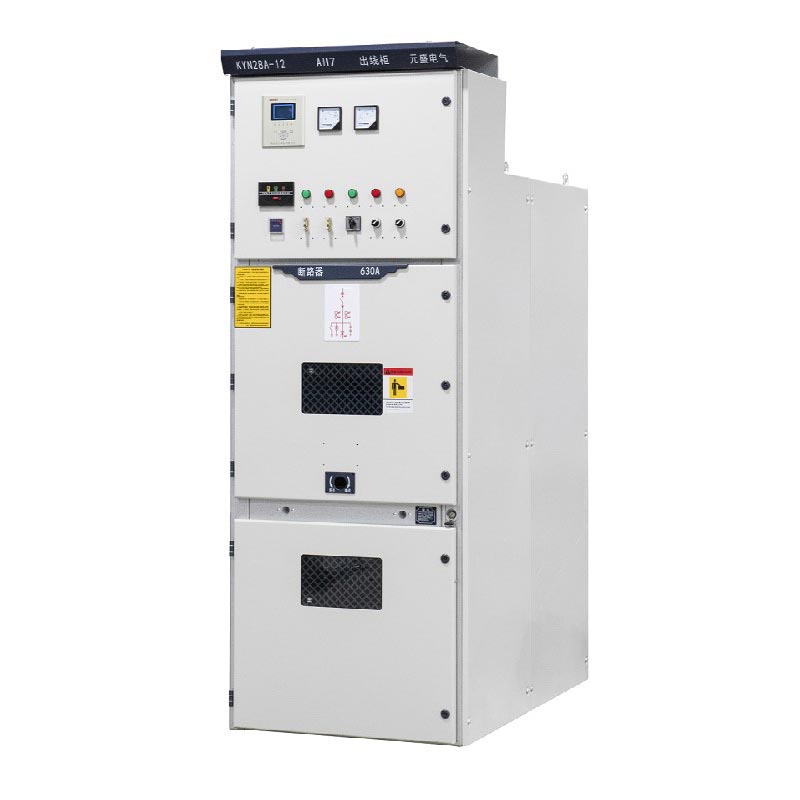

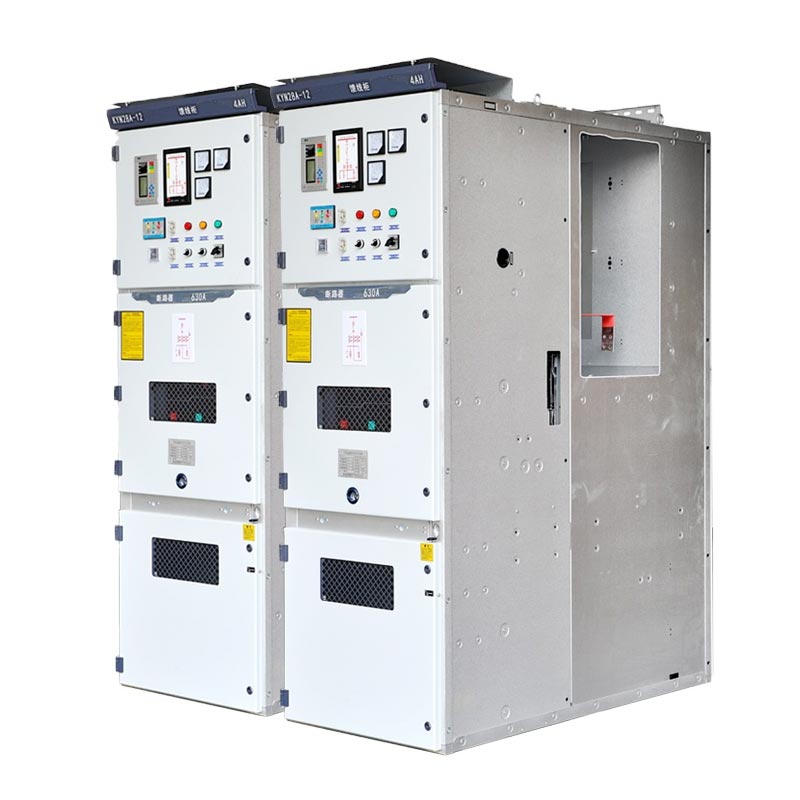

11kv Mv Vcb Paneller

11kV MV Vcb Paneller endüstriyel sınıf, yüksek güvenilirliğe sahip orta gerilim güç dağıtımı olarak konumlandırılmıştır ekipman, 11kV ve altı gerilim sistemlerine uygun olup, tek baralı, tek baralı bölümlü veya çift baralı olarak kullanılabilir. bara mimariler. IEC 60298, IEC 694, GB3906-2006 ve Alman DIN VDE 0670 gibi standartlara sıkı sıkıya bağlıdırlar. ve Tüm süreç boyunca standartlaştırılmış kontrol ile ISO yönetim sistemi sertifikasına sahiptirler.

Alçak gerilim şalt sistemi

Orta gerilim şalt sistemi

Temel Parametreler ve Yapısal Öne Çıkanlar

1. Temel Parametreler

Nominal gerilim 11kV (3,6~12kV ile uyumlu), üç fazlı AC 50/60Hz, nominal akım 630A~2500A (özelleştirilebilir), kısa devre kesme akımı 25kA~40kA, koruma seviyesi IP4X (muhafaza), çoklu sistemle uyumlu mimariler.

2. Yapısal Öne Çıkanlar

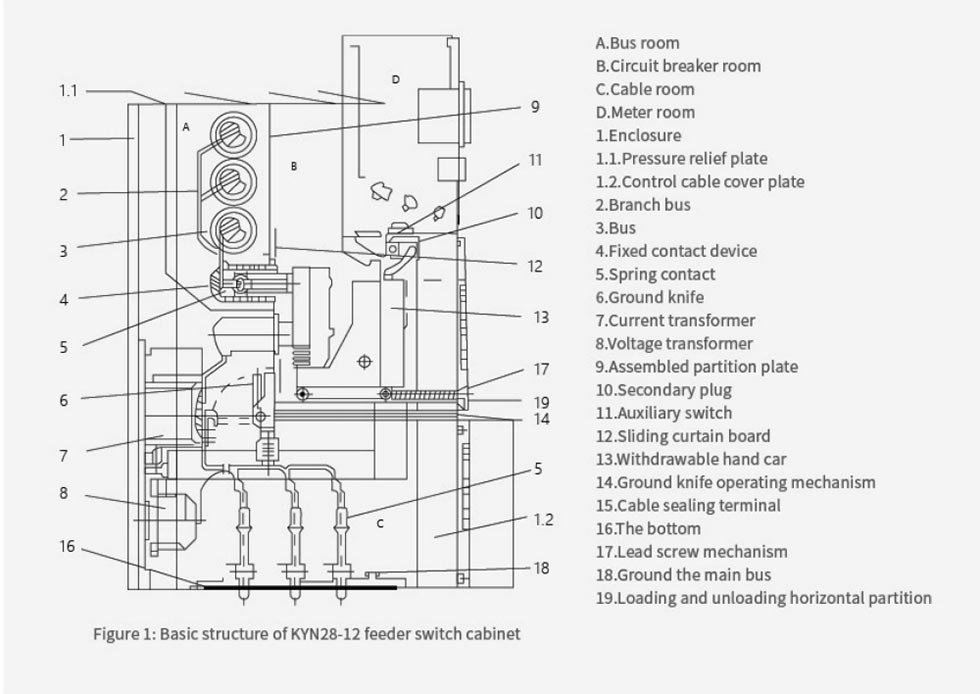

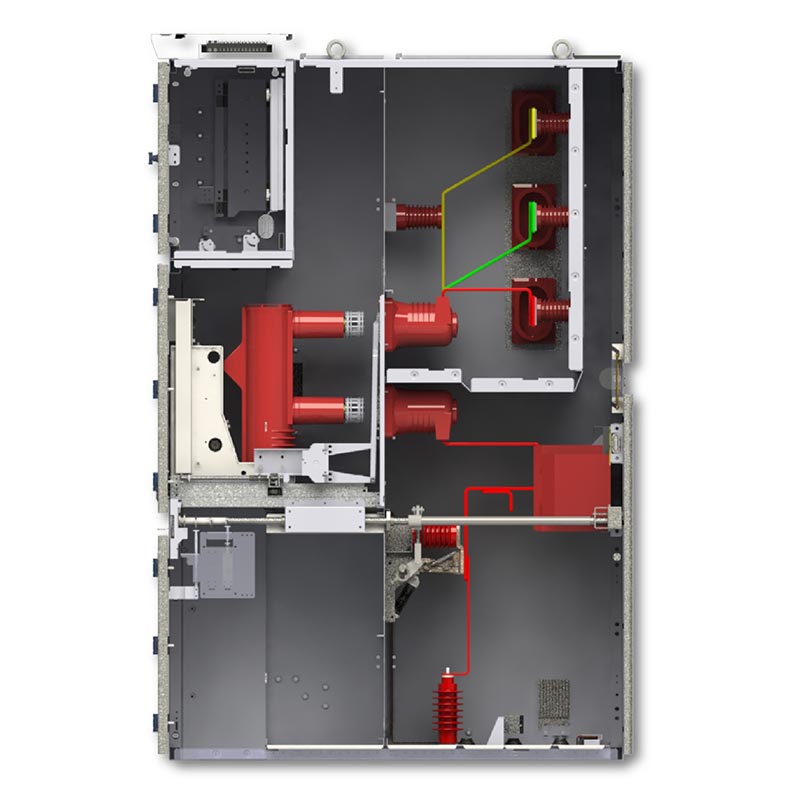

Metal kaplı çekmeceli yapı, dört bağımsız bölme, kolay bakım için merkezi olarak yerleştirilmiş el arabası; Kapsamlı beş geçirmez güvenlik kilitleme sistemi, mekanik + elektriksel ikili koruma ile donatılmıştır, yanlış kullanımın ortadan kaldırılması; Çeşitli iç mekan çalışma koşullarına uygun, güçlü çevresel uyumluluk.

Temel Avantajlar

1. Güvenilir Performans: Hızlı tepki veren, uzun mekanik ömürlü, sık kullanıma uygun vakumlu devre kesici birden fazla senaryoda operasyon;

2. Güvenli ve Kullanışlı: Tamamen kapalı koruma, verimli bakım için el arabası tasarımı, akıllı desteği destekler uzaktan çalıştırma ve bakım;

3. Küresel Kalite: Çin merkezli üretici, standart fabrika, üretim kapasitesi ve kalitesini garanti eder; olarak yüksek kaliteli tedarikçi, birden fazla bölgeye ihracat yapıyor ve tam döngü hizmet sağlıyor.

Gerçek Dünya Uygulama Örneği

Durum 1: Güneydoğu Asya'daki 110kV Trafo Merkezinde 11kV Dağıtım Projesi

1. Projenin Arka Planı: Bu trafo merkezi, bölgede sabit bir 11kV güç gerektiren bir çekirdek güç kaynağı merkezidir. Çevredeki sanayi parklarına ve yerleşim alanlarına tedarik. Ekipman yüksek güvenilirliğe sahip olmalı ve uyumluluk ve yerel 50Hz güç sistemiyle uyumlu olmalıdır.

2. Uygulama Çözümü: Usune, bölümlere ayrılmış tek bir barayı benimseyen özelleştirilmiş 28 KYN28A-12 11kV MV VCB Paneli mimariye sahiptir ve çift devreli güç kaynağı gereksinimlerini karşılamak için VS1 vakumlu devre kesicilerle donatılmıştır.

3. Uygulama Sonuçları: Ekipman, işletmeye alınmasından bu yana geçen üç yıl içerisinde herhangi bir arıza olmadan çalıştırılmıştır. fırtınalar ve yüksek sıcaklıklar gibi aşırı koşullar altında birden fazla testi başarıyla geçerek başarısızlıklar. Güç dağıtımını ve arıza korumasını doğru şekilde tamamlayarak trafo merkezinin "sıfır elektrik kesintisi" elde etmesine yardımcı olur işletme ve bakım" ve yerel elektrik departmanından yüksek beğeni topladı.

Durum 2: Bir Avrupa Otomobil Üretim Tesisinde Yüksek Gerilim Enerji Dağıtımının Yükseltilmesi

1. Projenin Arka Planı: Fabrikanın damgalama ve boyama atölyeleri son derece yüksek güç gereksinimlerine sahiptir 11kV güç dağıtım sistemine yükseltmeyi gerektiren tedarik kararlılığı. Ekipman AB standartlarına uygun olmalıdır IEC standartlarına uygun olarak bakım kolaylığı ve alan kullanımı da göz önünde bulundurulur.

2. Uygulama Çözümü: Merkezi olarak konumlandırılmış bir el arabası kullanılarak 16 adet Usune 11kV OG VCB Paneli seçildi Tek bara sistemine uyumlu, yoğuşma önleyici ısıtıcılar ve akıllı sistemlerle donatılmış yapı sıcaklık ve nem izleme modülleri.

3. Uygulama Sonuçları: Ekipman, Avrupa 50Hz/60Hz çift frekans sistemine mükemmel şekilde uyum sağlar. Kurulum normal atölye üretimini etkilemez ve el arabası bakım için hızla çıkarılabilir. Yükseltme sonrasında fabrikanın güç kaynağı arıza oranı %90 oranında azalarak sürekli üretim ihtiyaçları karşılanmıştır. otomobil üretiminde.

Çalışma Ortamı

1. Ortam hava sıcaklığı: maksimum +40°C, minimum -10°C;
2.Bağıl nem: günlük ortalama ≤ %95, aylık ortalama ≤ %90;
3. Yükseklik: ≤ 1000 m;
4. Sismik yoğunluk: 8. Sınıfı geçmeyen;
5. Ekipman, yangın veya patlama tehlikelerinden, ciddi kirlilikten, kimyasallardan uzak yerlere kurulacaktır. korozyon ve güçlü titreşim.
6. Ekipman, Büyük Britanya'da belirtilen normal gereklilikleri aşan çevresel koşullar altında kullanılacaksa 3906 uyarınca ilgili düzenlemeler kullanıcı ve imalatçı tarafından kararlaştırılacaktır.

Teknik Özellikler

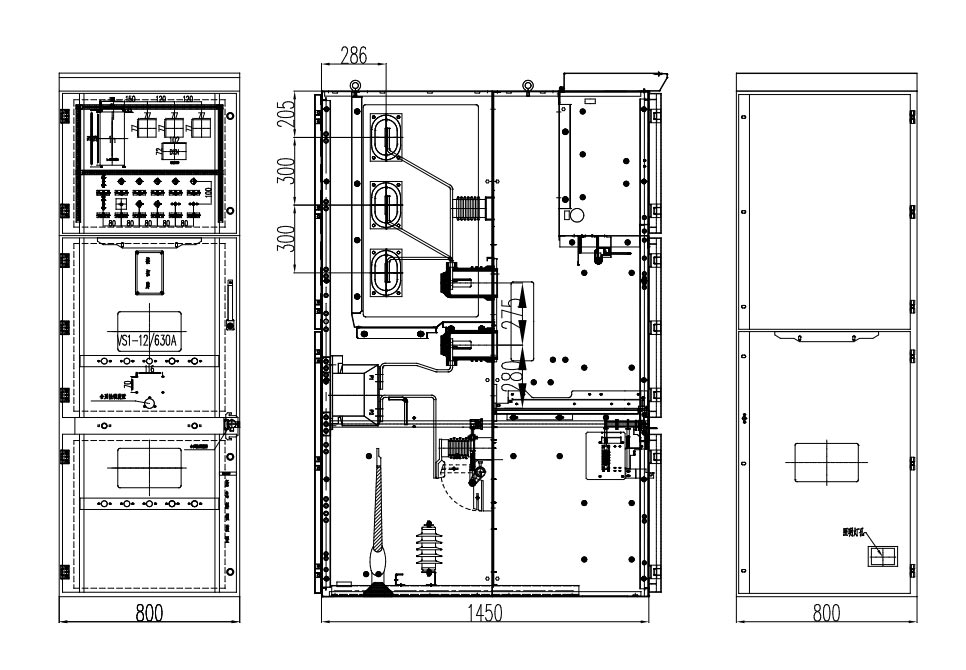

Ürün Dış Boyutu

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: Beş katlı kilitleme işlevi?

A: Yanlış çalışmayı önleyici devre kesici gibi mekanik ve elektriksel çiftli beş ana işlevi içerir Yanlış çalışmayı önlemek için kilitleme.

S2: 11kV OG Vcb Paneller 10kV sistemlerle uyumlu mudur?

C: Tamamen uyumlu, hiçbir değişiklik gerekli değil, doğrudan mevcut ekipmanın yerini alabilir ve parametre özelleştirmesi yapılabilir desteklenmektedir.

S3: İhracat uyumluluğu ve satış sonrası hizmet?

C: Uluslararası standartlarla uyumlu, bölgesel sertifikalar özelleştirilebilir; Çin'den hızlı yanıt fabrika ve küresel satış noktalarından yerelleştirilmiş satış sonrası servis.

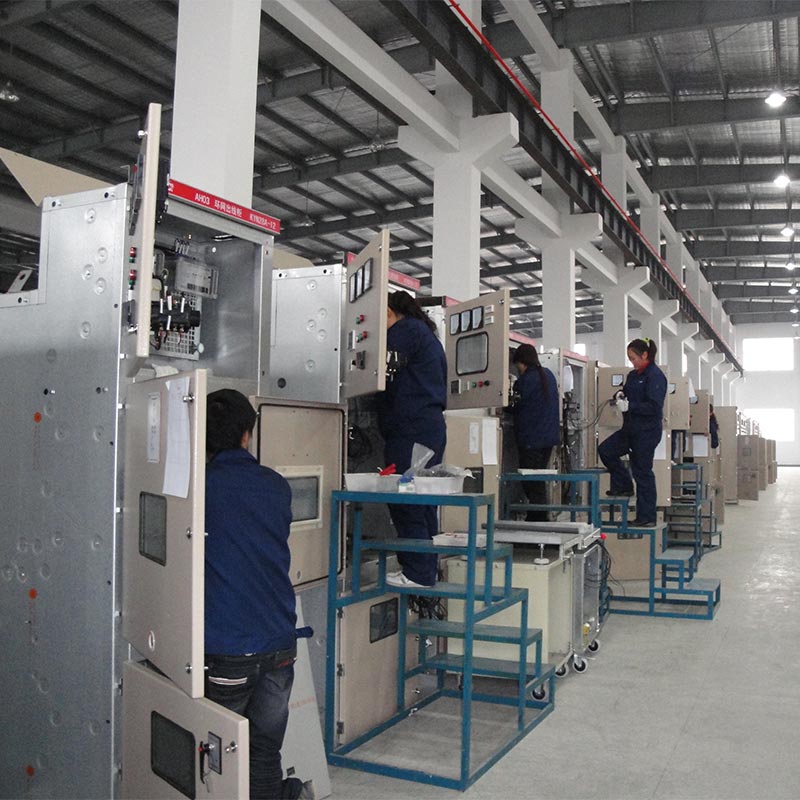

Marka ve Fabrika Gücü

Usune, yıllık 5.000'den fazla panel üretim kapasitesiyle Çin'deki ana fabrikasına güveniyor. Övünür Ar-Ge, üretim ve satışların entegre edildiği uçtan uca yönetimin dijitalleştirilmesi. Ürünleri 30'dan fazla ürünü kapsıyor ülkeler, onu küresel müşteriler için güvenilir bir orta gerilim güç dağıtım tedarikçisi ve üreticisi haline getiriyor.
