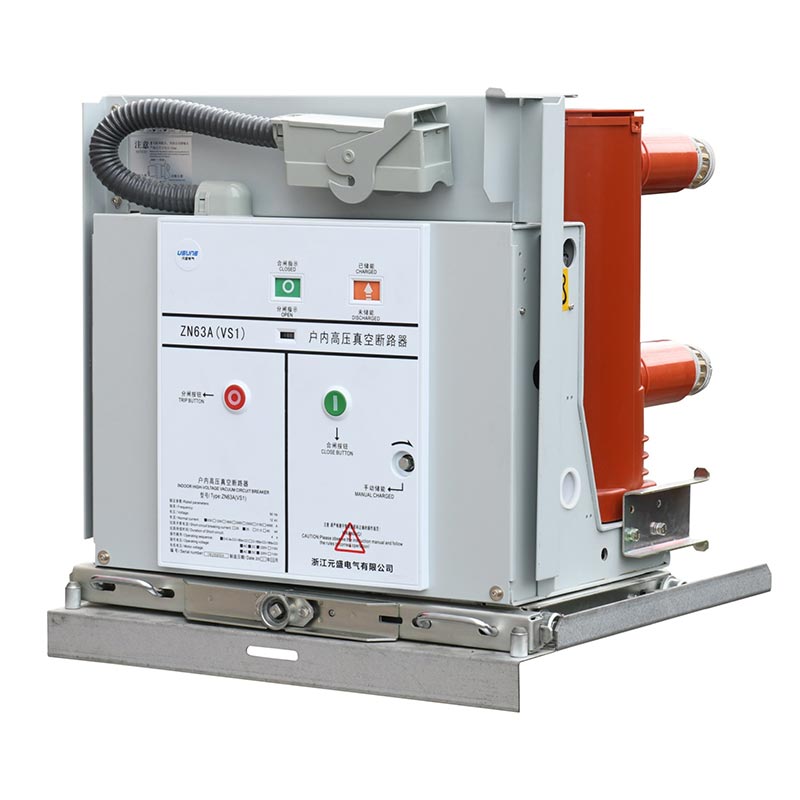

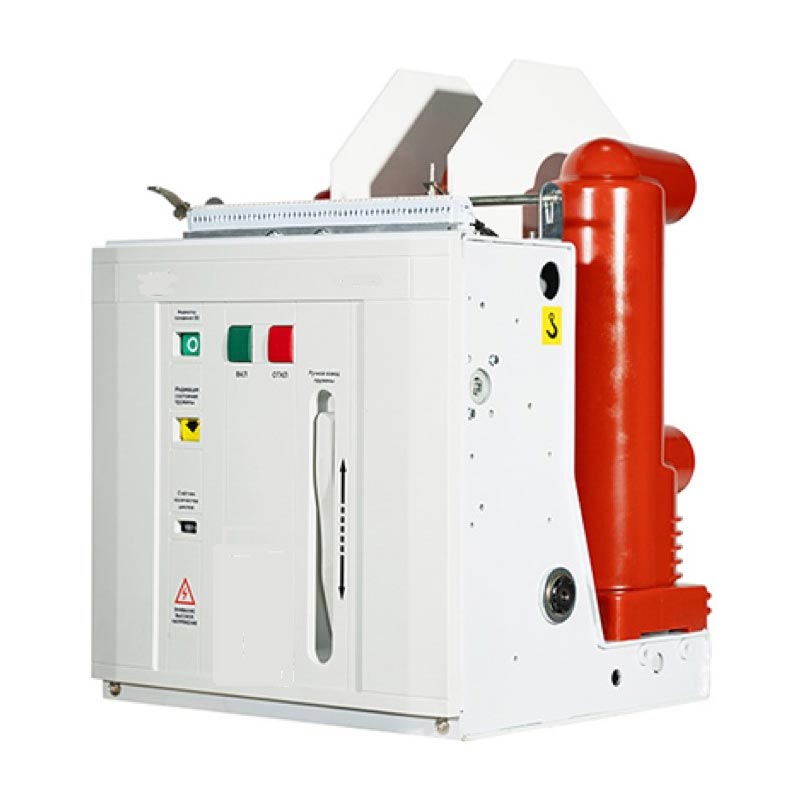

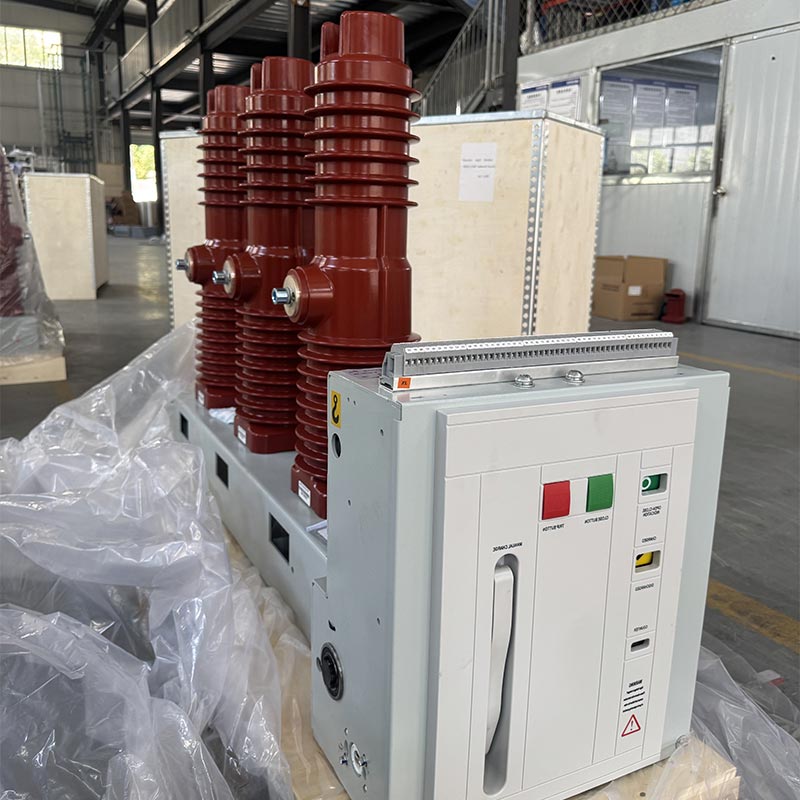

Kapalı Yüksek Gerilim Vakumlu Devre Kesici

Usune VS1(ZN63)-12 serisi İç Mekan Yüksek Gerilim Vakumlu Devre Kesici, temel bir elektrik koruması ve kontrolüdür 12kV güç sistemleri için cihaz. Yayla çalışan mekanizma ve devre kesici gövdesinin entegre tasarımı ara iletim bağlantılarını azaltır, enerji tüketimini ve gürültüyü azaltır ve ürünün çalışmasını iyileştirir güvenilirlik. Ana devre, devre kesicinin minyatürleştirilmesini sağlayan entegre olarak katılaştırılmış kutuplar kullanır, çevresel uyum ve hizmet ömrünün arttırılması ve çoğu senaryoda bakım gerektirmeyen işletimin sağlanması.

Ürün Avantajları

1.Yüksek Güvenilirlik

Vakum kesici, epoksi reçine APG'den yapılmış boru şeklinde bir yalıtım silindiri içine uzunlamasına monte edilir. mükemmel kaçak direnci sağlar ve toz birikimini ve dış parazitleri etkili bir şekilde önler. o Nemli ve aşırı kirli ortamlarda bile stabil şekilde çalışabilir.

2.Esnek Yapılandırma

Sabit bir kurulum ünitesi olarak tasarlanabilir veya bir çekmece ünitesi oluşturmak için özel bir aktüatörle donatılabilir. o KYN28A-12 (GZS) tipi ortaya monteli çekmece tipi şalt cihazıyla mükemmel uyum sağlar. Sabit tip ayrıca kullanılabilir XGN serisi sabit şalt cihazı.

3.Sık Çalışmaya Uyarlanabilir

Vakum kesintisinin benzersiz avantajlarından yararlanarak, özellikle gerektiren senaryolar için uygundur. Nominal çalışma akımında sık çalışma ve kısa devre akımının tekrar tekrar kesilmesi, güçlü bir performans sunar pratiklik.

4.Standartlara Uygunluk

GB/T1984-2014 "Yüksek Gerilim Devre Kesicileri", JB3855-1996 "3,6~40,5kV İç Mekan Yüksek Gerilimi'ne sıkı sıkıya bağlıdır Vakumlu Devre Kesiciler", DL/T403-2000 "Teknik Koşulları Sipariş Eden 12~40,5kV Vakumlu Devre Kesiciler" ve IEC62271-100:2008 standartları, yetkili kalite güvencesi sağlar.

Teknik Parametreler

Yapı ve İşlev

1.Genel Yapı

Usune VS1(ZN63)-12 İç Mekan Yüksek Gerilim Vakumlu Devre Kesici, işletim sistemiyle entegre bir yapıyı benimser. mekanizma ve ark söndürme odası ön ve arka olarak düzenlenmiştir. Ana iletken devre üç fazlıdır zemine monte yapı. Bu benzersiz tasarım, ark söndürme odasındaki toz birikimini önemli ölçüde azaltır yüzey, vakum ark söndürme odasının dış etkenlerden etkilenmesini önler. Hatta nemli ve çok kirli ortamlarda, mükemmel dayanım gerilimini ve yüksek direnci korur ve benzerlerinden daha iyi performans gösterir ürünler.

2.Çalışma Mekanizması Yapısı

Çalıştırma mekanizması hem manuel hem de elektrik enerjisi depolamalı düzlemsel yay ile çalışan bir mekanizmadır. işlevler. Çalıştırma motoru, ark söndürme odasının önündeki kabinde bulunur. Kabine Her biri enerji depolamayı, iletimini barındıran dört ara bölmeyle beş montaj alanına bölünmüştür. Çalıştırma mekanizmasının açma ve tampon bileşenleri. Ark söndürme odasının entegre tasarımı ve çalıştırma mekanizması, çalıştırma mekanizmasının performansı ile çalışma mekanizması arasında yüksek derecede bir eşleşme sağlar. ark söndürme odasının açılma ve kapanma gereksinimleri, gereksiz bileşenlerin azaltılması, enerjinin düşürülmesi tüketimi ve gürültüyü azaltıyor ve devre kesicinin operasyonel güvenilirliğini artırıyor.

Çalışma Ortamı

1. Ortam Sıcaklığı: Maksimum +40°C, Minimum -15°C
2. Ortam Nemi: Günlük ortalama bağıl nem ≤%95; Aylık ortalama bağıl nem ≤%90; Günlük ortalama su buharı basıncı ≤22×10⁻³MPa; Aylık ortalama su buharı basıncı ≤1,8×10⁻³MPa
3. Yükseklik: 1000 m'yi geçmeyecek
4. Sismik Şiddet: 8 dereceyi geçmeyecek
5. Atmosfer Ortamı: Belirgin toz, duman, aşındırıcı veya yanıcı gazlar, buharlar veya tuz spreyi yok çevredeki havanın kirlenmesi.

Not: Yukarıdaki normal çalışma ortamı koşulları aşılırsa lütfen üreticimize danışın. Ürünü gerçek çalışma koşullarına göre özelleştirmek için ilerleyin.

Kurulum ve Devreye Alma

1. Taşıma ve depolama sırasında devre kesicide hasar olup olmadığını kontrol edin. Herhangi bir hasar bulunursa kullanmayı bırakın hemen ve satış sonrası destek için tedarikçimizle iletişime geçin.
2. Kiri (özellikle izolasyon yüzeyinden) temizleyin. Taşıma veya depolama sırasında oluşan kir, ürünün yalıtım performansını etkileyebilir ve hatta güvenlik tehlikelerine neden olabilir.
3. Enerjiyi depolamak, kapatmak ve açmak için devre kesiciyi yönetmeliklere uygun şekilde manuel olarak çalıştırın. enerji depolama durumu ve açık/kapalı konum göstergeleri normaldir.
4. Enerjiyi depolamak, kapatmak ve açmak için çalışan güç kaynağını kullanarak devre kesiciyi çalıştırın; enerji depolama durumu ve açık/kapalı konum göstergeleri normaldir.
5. El arabası tipi devre kesicinin çalışması: İtme kolunu itme deliğine yerleştirin, saat yönünde çevirerek toplam 300 ± 3 mm ilerleme vuruşuyla ilerlemek ve saat yönünün tersine geri çekmek için; açık konumda, sorunsuz "klik" sesi duyulana kadar kolu orta hızda 30 kez çevirerek çalışma veya test konumuna getirin, doğru konumda olduğunu belirtmek (itme mekanizmasına zarar vermemek için aşırı güç kullanmayın) ve aynı anda karşılık gelen konum gösterge devresi bağlanacaktır.

Not: Bir kapatma kilitleme cihazı seçilirse, kilitleme devresi güç kaynağının Devreyi kapatmadan önce kilidini açın.

Gerçek Dünya Uygulama Örneği

Örnek Olay: Kentsel Ticari Kompleks Enerji Dağıtım Projesi

Ana iş bölgesinde 150.000 metrekarelik bir ticari kompleks (alışveriş merkezi, ofis binası ve oteli birleştiren) Hangzhou, Çin'de istikrarlı performansa sahip, sık sık karşılaşılan durumlara uyarlanabilen yüksek gerilim devre kesicileri gerekiyordu Genel güç kaynağının sürekliliğini sağlamak için çalışma ve yüksek güvenlik. Çeşitli seçenekleri karşılaştırdıktan sonra, müşteri, 20 üniteyi dağıtan Usune VS1-12/630-25 el arabası tipi İç Mekan Yüksek Gerilim Vakumlu Devre Kesiciyi seçti kompleksin yüksek ve alçak gerilim güç dağıtım sisteminin kısa devre korumasını ve yük kontrolünü idare etmek. Devreye alındığından bu yana, arıza izolasyon süresi 0,3 saniyeye düşürülerek, hatasız ve stabil bir şekilde çalıştı, Elektrikli ekipmanın normal çalışmasını etkili bir şekilde sağlamak ve müşteriden yüksek övgü kazanmak.

SSS

S1: İç Mekan Yüksek Gerilim Vakumlu Devre Kesici normal aralığın dışındaki bir ortamda kullanılırsa ne olur?

A1: Gerçek çalışma ortamı normal koşulları aşarsa (örneğin 1000 m'nin üzerindeki rakım, ortam sıcaklığı -15°C'nin altında veya +40°C'nin üzerinde vb.), üreticimize önceden danışmak gerekir. Fabrikamız olacak Yalıtım performansının arttırılması ve optimize edilmesi gibi gerçek çevresel parametrelere göre ürünleri özelleştirmek Hedef ortamda istikrarlı çalışmayı sağlamak için sızdırmazlık yapıları.

S2: Hizmet ömrünü uzatmak için Usune VS1-12 serisi devre kesicilerin bakımı nasıl yapılır?

A2: Ürün, bakım gerektirmeyen çalışmayı sağlayan entegre bir katılaştırılmış direk ve entegre yapıyı benimser normal kullanımda. Sadece devre kesici yüzeyinin temizliğinin (özellikle izolasyonun) periyodik olarak kontrol edilmesi yüzey), toz ve kirin temizlenmesi ve açık/kapalı konum göstergelerinin ve enerji depolama durumunun gözlemlenmesi gereklidir. Herhangi bir anormallik bulunursa, ürünü kullanmayı derhal bırakın ve tedarikçimizle iletişime geçin. Daha fazla hasarı önlemek için profesyonel satış sonrası bakım.

S3: Usune VS1-12 serisi devre kesiciler diğer şalt cihazı markalarıyla uyumlu mudur?

A3: Evet. Ürün ulusal ve uluslararası standartlara uygun olarak tasarlanmış olup, KYN28A-12 (GZS) tipi merkeze monte çekmece tipi hücre ve XGN serisi sabit hücre grubu. Ayrıca, bizim Üretici, ürün boyutlarını ve arayüzlerini, cihazın spesifik şalt modeline göre ayarlayabilir. Uyumluluğu sağlamak için müşteri. Satın almadan önce lütfen şalt parametrelerini tedarikçimize bildirin. profesyonel eşleştirme tavsiyesi.
