Endüstriyel güç sistemlerinin sürekli gelişmesiyle birlikte, enerji santralleri ve elektrik tesisleri, ekipman bakımı sırasında güç izolasyonu için daha güvenli ve daha güvenilir çözümlere ihtiyaç duymaktadır.Yüksek gerilim bağlantı kesme anahtarlarıGüvenilir izolasyon sağlayarak ve bakım verimliliğini artırarak elektrik güvenliğinin sağlanmasında önemli bir rol oynar.
GN22-6 Serisi İç Mekan Yüksek Gerilim Bağlantı Kesme Anahtarı, orta gerilim güç sistemleri için geliştirilmiş yeni nesil yüksek gerilim elektrikli bir cihazdır. Gelişmiş mekanik iletim teknolojisini, optimize edilmiş kontak yapılarını ve yüksek mukavemetli iletken bileşenleri entegre ederek GN22-6 serisi, büyük enerji santralleri ve endüstriyel elektrik uygulamaları için güvenilir izolasyon performansı sağlar.
GN22-6 iç mekan yüksek voltajlı bağlantı kesme anahtarı esas olarak büyük enerji santrallerinde ve elektrik sistemlerinde ekipman incelemesi ve bakımı sırasında güç kaynaklarını izole etmek için kullanılır. Ürün, farklı güç sistemi gereksinimleri için esnek kurulum seçenekleri sağlayan üç bağımsız tek kutuplu ünite veya entegre üç kutuplu düzenek olarak yapılandırılabilir.
Bağlantıyı kesme anahtarı ve onunla eşleşen çalışma mekanizması GB 1985 (Alternatif Akım) ile uyumludurYüksek Gerilim Ayırma Anahtarlarıve Topraklama Anahtarları), güvenilir performans ve yüksek voltajlı elektrikli ekipman standartlarıyla uyumluluk sağlar.
| Öğe | Teknik Gereksinim |
|---|---|
| Rakım | ≤1000 m |
| Ortam Sıcaklığı | -25°C ~ +40°C |
| Bağıl Nem | ≤%90 (+25°C'de) |
| Kurulum Ortamı | Ciddi aşındırıcı gaz, tuz sisi, toz, patlayıcı veya aşındırıcı madde yok |
| Titreşim Durumu | Sık sık şiddetli titreşim yok |

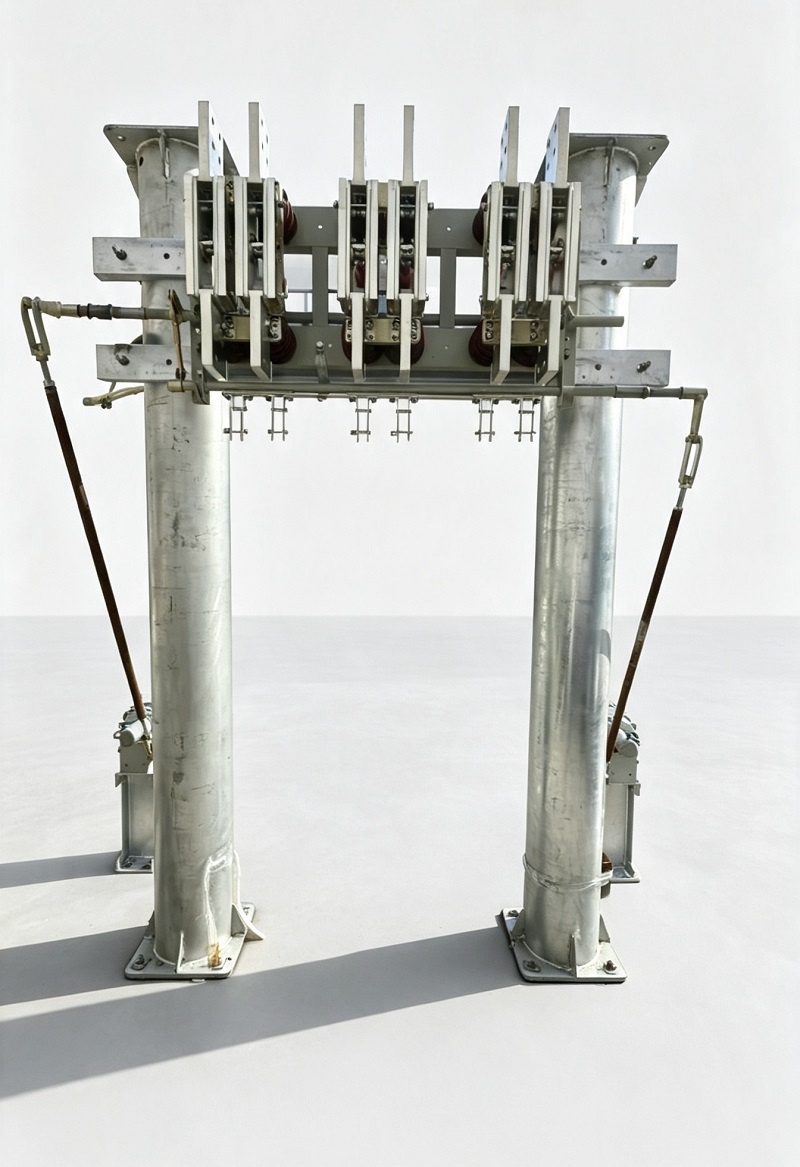

GN22-6 serisi üç kutuplu bıçak-bıçak yapısını benimser. Her bir direğin iletken bileşenleri, direk izolatörleri veya burç izolatörleri aracılığıyla taban çerçevesine sabitlenir, böylece istikrarlı mekanik destek ve elektrik yalıtım performansı sağlanır.
Anahtar bıçakları, hassas işleme teknolojisiyle kalınlaştırılmış bakır plakalardan üretilerek iletken bileşenlerin yüzey kalitesi ve elektrik iletkenliği artırılmaktadır. Optimize edilmiş temas yapısı, güvenilir bağlantı performansı sağlar ve çalışma sırasında kendi kendini temizleme özelliği sunarak temas direncinin azaltılmasına ve servis stabilitesinin iyileştirilmesine yardımcı olur.
Geleneksel bağlantı kesme anahtarı mekanizmalarından farklı olarak GN22-6 serisi, yüksek temas basıncı ve çalışma torku arasındaki ortak sorunu çözmek için özel olarak tasarlanmış iki adımlı kapatma ve kilitleme mekanizmasını benimser.

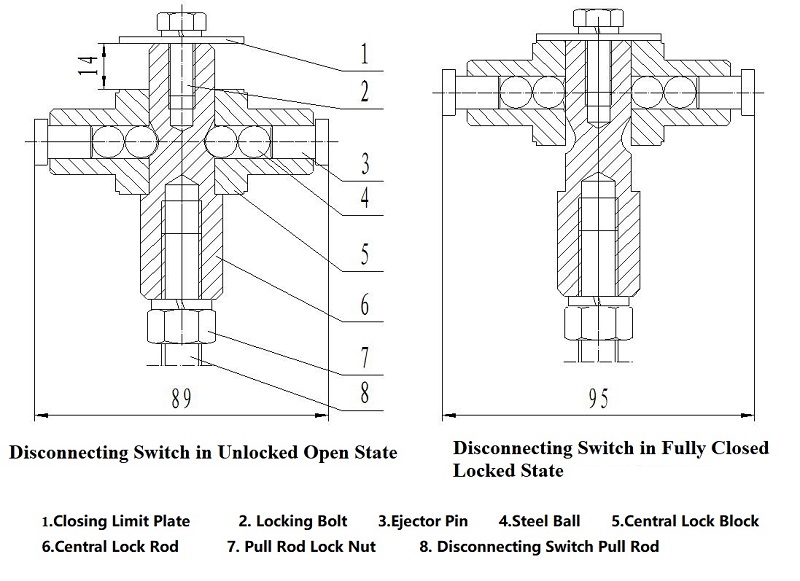

Ana milin ilk 80° dönüşü sırasında, anahtar kanadı tamamen açık konumdan ön kapalı konuma hareket eder.
Sonraki 10° dönüş sırasında kilitleme bloğu mekanizması merkezi kilitleme çubuğunu, çelik bilyaları ve ejektör pimlerini tahrik eder. Manyetik kilit plakaları, kuvveti bir kaldıraç yapısı aracılığıyla yükselterek, itme kuvvetini yaklaşık 5,5 kat artırır ve anahtar bıçağı üzerinde güçlü bir temas basıncı oluşturur.
Bu yenilikçi yapı şunları sağlar:
GN22-6 serisi çeşitli nominal akım gereksinimlerini destekleyerek yüksek akım güç dağıtımı ve bakım izolasyon uygulamaları için uygun hale getirir.
| Modeli | Nominal Gerilim (kV) | Maksimum Çalışma Gerilimi (kV) | 1 Dakikalık Güç Frekansı Dayanım Gerilimi (kV) | Nominal Akım (A) | Dinamik Kararlılık Akımı (kA) | 3s Termal Kararlılık Akımı (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Notlar: GN22-10 düz monteli tipi temsil eder; C, duvardan geçen tipi temsil eder; D topraklama tipini temsil eder.
GN22-6 bağlantı kesme anahtarı yatay, dikey ve eğimli kurulum yöntemlerini destekleyerek farklı elektrik sistemlerine esnek entegrasyona olanak tanır.
Uyumlu çalıştırma mekanizmaları şunları içerir:
| Nominal Akım | Maksimum Çalışma Torku |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
İstikrarlı performansı korumak için, devreye alma sonrasında düzenli denetim ve bakım yapılmalıdır. Önerilen bakım prosedürleri şunları içerir:
| Bileşen | Önerilen Malzeme |
|---|---|
| Hareketli Bileşenler | ZG-1 Yağlama Gresi |
| Temas Yüzey Koruması | SYB1607 Endüstriyel Petrol |
Elektrik sistemleri daha yüksek kapasiteye ve daha fazla güvenilirliğe doğru gelişmeye devam ettikçe, gelişmiş bağlantı kesme anahtarı teknolojisi, güç güvenliği ve ekipman bakımı açısından giderek daha önemli hale geldi.
Yüksek akım kapasitesi, optimize edilmiş kontak yapıları ve güvenilir mekanik tasarımıyla GN22-6 İç Mekan Yüksek Gerilim Bağlantı Kesme Anahtarı enerji santralleri, trafo merkezleri ve endüstriyel elektrik sistemleri için güvenilir bir izolasyon çözümü sağlar.
GN22-6 serisi, operasyonel güvenliği ve ekipman güvenilirliğini artırarak orta gerilim güç altyapısının modernizasyonunu ve istikrarlı gelişimini destekler.
