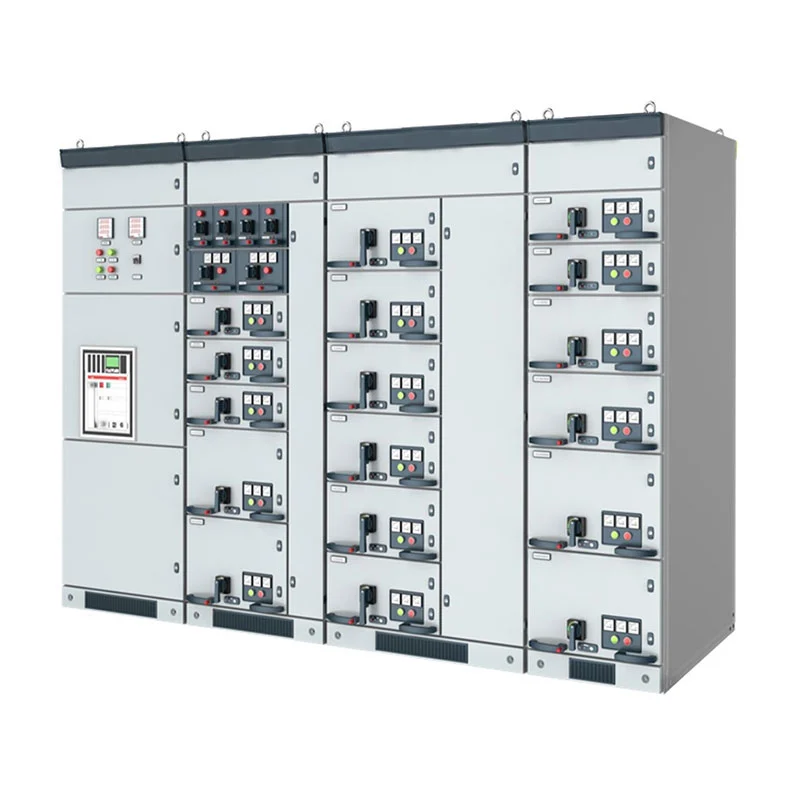

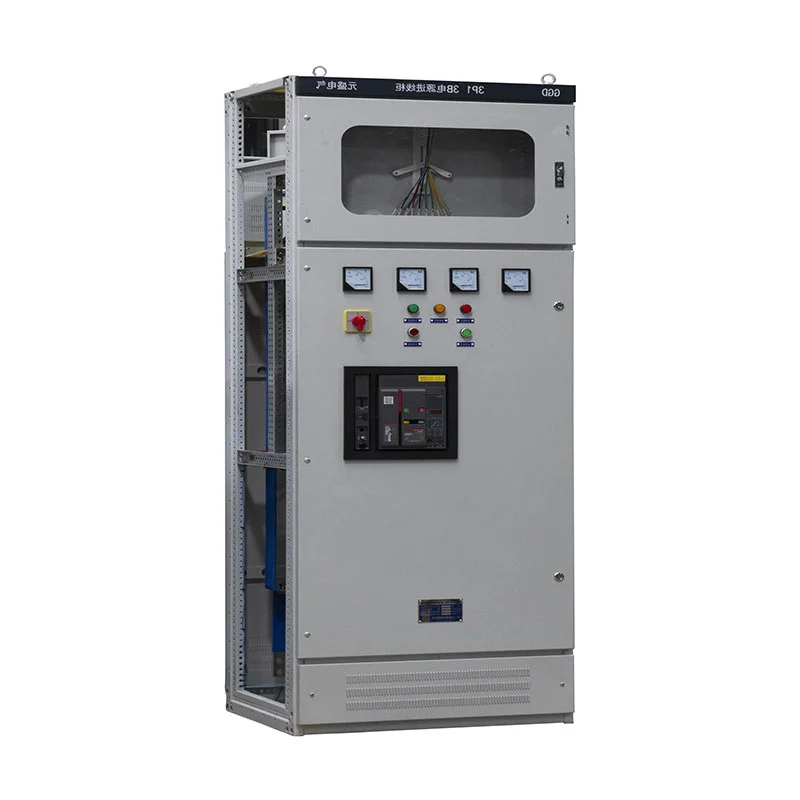

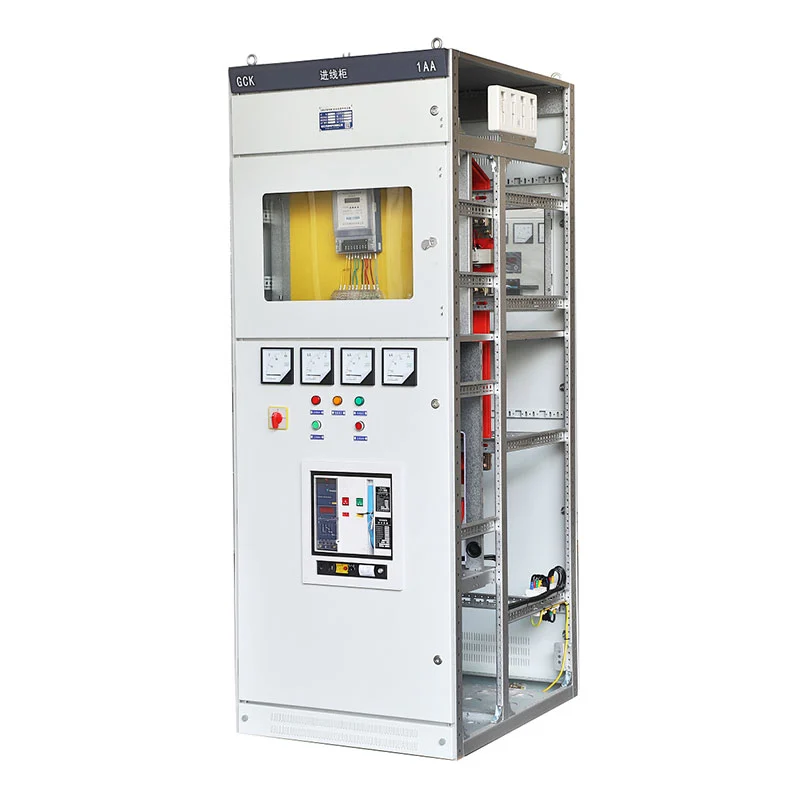

Genel Bakış
Zhejiang Usune Electric Co., Ltd. tarafından geliştirilen Alçak Gerilim Çekmeceli Dağıtım Panomuz, 400V'a kadar nominal çalışma voltajına ve 3150A'ya kadar nominal akıma sahip AC 50Hz sistemlere hizmet eder. Bakır bara dağıtımı, yapılandırılabilir devre kesiciler, organize ikincil kablolama ve özel kablo alanları, farklı proje düzenlerini destekleyen bir tasarımda bir araya geliyor. Usune olarak, Çin ve yurtdışı pazarlardaki enerji santralleri, trafo merkezleri, fabrikalar, madencilik tesisleri, ticari binalar ve diğer enerji dağıtım projeleri için Alçak Gerilim Şalt Donanımı çözümleri üretiyor ve tedarik ediyoruz.
Esnek Besleyici Düzenlemesi
Farklı elektrik yükleri farklı besleyici düzenlemeleri gerektirdiğinden kabin, güç dağıtım şemasına göre yapılandırılabilir; böylece gelen devreler, giden devreler, motor besleyicileri ve reaktif güç kompanzasyon devreleri aynı düşük voltaj dağıtım sistemi içinde düzenlenebilir.
Bileşen Seçimi
Daha büyük dağıtım gereksinimlerinin geçerli olduğu durumlarda proje tasarımına göre Emax, MT, 3WN, AH ve ME serisi gibi üniversal devre kesiciler seçilebilir. Kalıplanmış devre kesiciler, yük anahtarları ve diğer elektrikli bileşenler de gerekli akım değeri ve koruma şemasına göre dahil edilebilir.
Uyarlanabilir Yapılandırma
Bu konfigürasyon yaklaşımı sayesinde, Alçak Gerilim Şalt Cihazlarımız tek bir sabit elektrik düzenlemesine bağlı olmak yerine farklı güç dağıtım mimarilerine uyum sağlayabilmektedir.
Bara Sistemi
Elektrolitik bakır, hem ana hem de branşman baralarını oluşturarak, gelen ve giden devreler arasında istikrarlı bir akım taşıma yolu oluşturur. İlgili bara bölümlerine alev geciktirici izolasyon ve ısıyla büzüşen manşonlar uygulanarak, faz tanımlaması net tutulurken izolasyon koruması artırılır.
Bara düzenlemesi elektrik çizimine ve nominal akım gereksinimlerine uygundur. Proje tasarımının gerektirmesi halinde, bara köprüsü ile ana devre kesici arasındaki gelen bağlantıda esnek bara bağlantıları sağlanabilmektedir.
Tedarik ekipleri için bu konfigürasyon, Alçak Gerilim Şalt Cihazlarımızın üst akım trafoları, veri yolu köprüleri ve aşağı akım besleyici sistemleri ile eşleştirilmesini kolaylaştırır.
Kabin çerçevesi ve iç bölmeler için standart plaka kalınlığı 2 mm'den az olmayan, normal çalışma, inceleme ve bakım için yeterli mekanik mukavemet sağlayan soğuk haddelenmiş çelik plakalar kullanılır.
Kabin yapısı içindeki özel alanlar, elektrikli bileşenleri, kablo bağlantılarını ve ikincil kontrol kablolarını barındırır. Kapılar, çalıştırma kolları, tanımlama plakaları ve iç etiketler elektrik tasarımına göre düzenlenerek devreye alma ve bakım sırasında devre tanımlamasını kolaylaştırır.
Bir PE bakır topraklama veriyolu kabin düzenleme yönü boyunca uzanır. Topraklama gerektiren bileşenler bu iletkene bağlanabilir ve harici topraklama ağına bağlantı için özel topraklama terminalleri sağlanır.
Sekonder devre proje çizimlerine ve kontrol gereksinimlerine göre düzenlenmiştir. Kontrol kablolarında demetler halinde düzenlenmiş esnek yalıtımlı bakır iletkenler kullanılır ve bu da iç kablolara temiz ve bakımı kolay bir düzenleme sağlar.
Kontrol devreleri genellikle 1,5 mm² iletkenler kullanırken, AC akım devreleri nihai mühendislik tasarımına bağlı olarak 2,5 mm² iletkenler kullanır. Alev geciktirici terminal blokları kullanılır ve kablo numaraları veya devre tanımlama işaretleri elektrik çizimlerine karşılık gelir.
Gelen dolaplar için, devre kesici koruma düzenlemesine düşük gerilim açma koruması dahil edilebilir. Gösterge ışıkları, kontrol anahtarları ve ölçüm cihazları da her devrenin işlevine göre yapılandırılabilir.
Alçak Gerilim Anahtarlama Donanımımız, çeşitli yaygın alçak gerilim güç dağıtım fonksiyonları için yapılandırılabilir. Gelen kabin, yukarı akım trafosundan veya güç kaynağından güç alırken, giden kabinler elektriği aşağı yöndeki yüklere dağıtır.
Motor kontrol devreleri, motor özelliklerine göre seçilen devre kesiciler veya sigortalı döner yük anahtarları ile büyük ve küçük çekmece konfigürasyonları kullanılarak düzenlenebilir. Kapasitör kompanzasyon kabinleri manuel, otomatik veya uzaktan reaktif güç kompanzasyon ekipmanı içerebilir.
Bu modüler düzenleme, aynı kabin platformunun tek bir projede farklı elektrik dağıtım görevlerini desteklemesine olanak tanır.
| Öğe | Şartname |
| Ürün Tipi | Alçak Gerilim Çekmeceli Dağıtım Panosu |
| Nominal Çalışma Gerilimi | 0.4kV |
| Nominal Frekans | 50Hz |
| Nominal Akım | 3150A'ya kadar |
| Koruma Derecesi | IP23 |
| Kurulum | Kapalı |
| Rakım | ≤2000m |
| Kirlilik Seviyesi | Seviye 3 |
| Ortam Sıcaklığı | -10°C ila +40°C |
| Günlük Ortalama Bağıl Nem | ≤%95 |
| Aylık Ortalama Bağıl Nem | ≤%90 |
| Sismik Yoğunluk | ≤Büyüklük 8 |
| Ana Bara Malzemesi | Elektrolitik Bakır |
| Dolap Malzemesi | Soğuk Haddelenmiş Çelik Levha |
| Standart Dolap Rengi | Elektrik Grisi, RAL7032 |
| Modeli | Nominal gerilim (V) | Nominal akım (A) | Nominal kısa devre kesme akımı (KA) | Nominal kısa süreli dayanım akımı(1s) (kA) | Nominal tepe dayanım akımı (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Ürün kodu | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Usune'da, Alçak Gerilim Anahtarlama Donanımımızı yoğun mekanik şokların, aşındırıcı atmosferlerin veya aşırı titreşimin bulunmadığı iç mekanlarda kullanılmak üzere tasarlıyoruz. Çalışma termal aralığı -10°C'den +40°C'ye kadar uzanır ve 24 saatlik ortalamanın +35°C'de veya altında kalmasını sağlar. Ekipmanlarımız genellikle 2000 metreyi aşmayan yükseklikler için uygundur. Atmosfer nemi ile ilgili olarak, çevre sıcaklığı +40°C'ye ulaştığında bağıl nem %50'nin altında kalmalıdır; ancak ilgili çevresel şartlara uygun olmaları koşuluyla, daha düşük sıcaklıklarda artan nem seviyeleri kabul edilebilir. Montaj açısı dikey eksenin 5 derecesinde kalmalıdır. Bir projenin alışılmadık koşullarda dağıtım gerektirmesi durumunda, Usune mühendislik ekibimiz uygun bir teknik konfigürasyona son şeklini vermek için müşteriyle işbirliği yapacaktır.
Elektrik güvenliği, hem muhafazanın fiziksel yapısına hem de devre savunma mekanizmalarına dokunmuştur. Seçilen düzenlemeye bağlı olarak, çalışma sırasında insan hatası riskini en aza indirmek için mekanik ve elektriksel kilitleri entegre ediyoruz. Her ünite, devreler ve bileşenler için net etiketleme özelliğine sahiptir. Arıza koruması için topraklama düzenine bağımsız bir PE bakır bara dahil edilmiştir. Ayrıca kablo odaları, kabloların sonlandırılması ve gerektiğinde sıfır bileşen akım transformatörlerinin kurulumu için geniş alan sunar. Ön ve arka paneller de dahil olmak üzere erişim noktaları, kapı veya kollarla herhangi bir çarpışmayı önlemek için stratejik olarak yerleştirilmiş kontrol elemanlarıyla sorunsuz ve güvenli hareket sağlayacak şekilde tasarlanmıştır.
Alçak gerilim tertibatlarına yönelik Usune üretim süreçlerimiz, GB/T 14048.2, GB 7251.12 gibi kıyaslamalara ve ilgili uluslararası gerekliliklere atıfta bulunarak ilgili IEC ve GB direktiflerine sıkı bir şekilde uymaktadır. Üretim ve yönetim sistemlerimizi ISO 9001, ISO 14001 ve ISO 45001 akreditasyonlarıyla destekliyoruz. Talep üzerine, belirli proje taleplerini karşılamak için ilgili test kayıtlarının yanı sıra CE sertifikasını da sağlayabiliriz. Bu kimlik bilgileri, satın alma uzmanlarına satıcı değerlendirmesi, proje imzalama ve sınır ötesi kaynak bulma faaliyetleri için doğrulanabilir kanıtlar sağlar.
Usune'da kalite yönetim sistemimiz, mahfaza malzemeleri ve bakır baralardan elektrik bileşenlerine, ikincil kablolara ve son montajlı panoya kadar üretimin her aşamasını yönetir. Tüm parçalar, onaylanmış mühendislik çizimlerine ve teknik spesifikasyonlara sıkı sıkıya bağlı kalarak tedarik edilir ve monte edilir. Herhangi bir ekipman tesisimizden ayrılmadan önce kapsamlı rutin denetimlere ve işlevsel testlere tabi tutulur. Kablolama doğruluğunu, bileşen tanımlamasını, topraklama sürekliliğini, yapısal bütünlüğü ve elektrik işlemlerini projenin belgelerine göre titizlikle doğrularız. Bu proaktif yaklaşım, müşterinin sahasındaki kurulum ve devreye alma zorluklarının önlenmesine yardımcı olur. Ayrıca Usune ekibimiz, kalite doğrulamayı desteklemek ve projenin tam izlenebilirliğini sağlamak için ayrıntılı üretim ve denetim kayıtlarını tutar.
Usune Alçak Gerilim Çekmeceli Dağıtım Panomuz, hem tesisin altyapısı hem de destekleyici elektrik sistemleri için son derece güvenilir alçak gerilim güç dağıtımının kritik olduğu Cas-space Roket Fırlatma Projesinde konuşlandırıldı. Çoklu elektrik yükleri ve çeşitli dağıtım devreleri içeren büyük ölçekli mühendislik projeleri için modüler kabin tasarımımız, gelen güç, besleme hatları ve yardımcı fonksiyonların özel olarak düzenlenmesine olanak tanır. Bu, tüm kurulumun projenin özel güç dağıtım tasarımıyla mükemmel şekilde hizalanmasını sağlar.

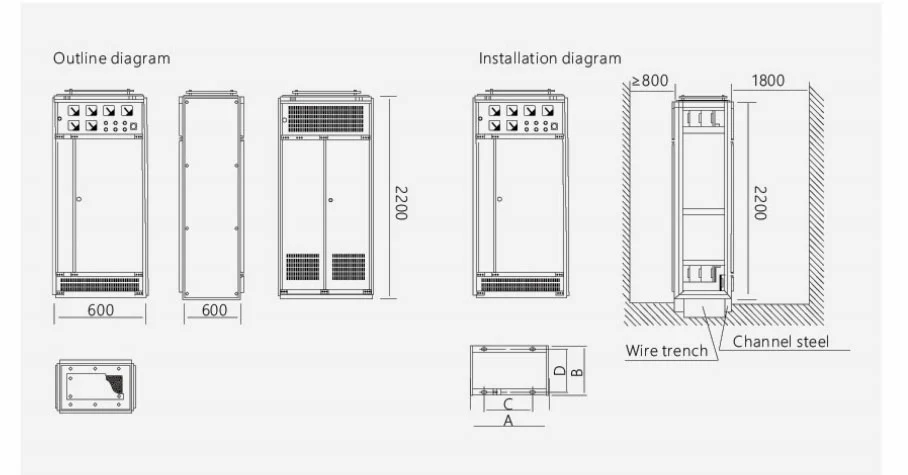

Kabinet boyutları onaylı elektrik çizimlerine, bileşen seçimine, kabloya göre belirlenebilir. giriş gereksinimleri ve saha kurulum koşulları. Usune aşağıdakiler için karşılık gelen boyutlu çizimler sağlayabilir: Üretimden önce mühendislik incelemesi.
Usune, sevkıyattan önce inceleme ve rutin testler gerçekleştirir. Test süreci kabin montajını kapsar, elektrik bağlantıları, bileşen kurulumu, topraklama, ikincil kablolama ve diğer ilgili işlevler.
Proje gereksinimlerine göre test raporları ve teknik belgeler sunularak müşterilere yardımcı olunabilir. Gelen muayene, kurulum ve devreye alma prosedürlerini tamamlayın.
Standart konfigürasyon, 3150A'ya kadar nominal akımla 0,4kV olarak derecelendirilmiştir. Son elektriksel konfigürasyon proje yüküne ve tasarım çizimlerine göre belirlenir.
Evet. Usune, kabin konfigürasyonunu elektrik şemalarına, devre miktarına, bileşene göre özelleştirebilir seçimi, kablo giriş yönü, kabin boyutları ve diğer proje gereksinimleri.
Sistem farklı devre kesici konfigürasyonlarını barındırabilir. Emax, MT gibi üniversal devre kesiciler, Onaylanan tasarıma göre 3WN, AH ve ME serileri seçilebilir.
Evet. Motor kontrol konfigürasyonları, farklı çekmece boyutları ve uygun devre kesiciler veya sigortalar kullanılarak düzenlenebilir motor kapasitesine ve koruma gereksinimlerine göre yük anahtarları.
Ana ve branşman baraları elektrolitik bakır kullanır. İlgili bara bölümleri alev geciktiricili olarak temin edilebilir yalıtım ve ısıyla büzüşen koruyucu kılıflar.
Usune teknik özellikleri, elektrik çizimlerini, boyutlu çizimleri, test raporlarını ve ilgili bilgileri sağlayabilir. Proje gereksinimlerine göre kalite dokümantasyonu.
Standart teslimat süresi, konfigürasyona, miktara ve proje gereksinimlerine bağlı olarak genellikle 15-20 gündür.
