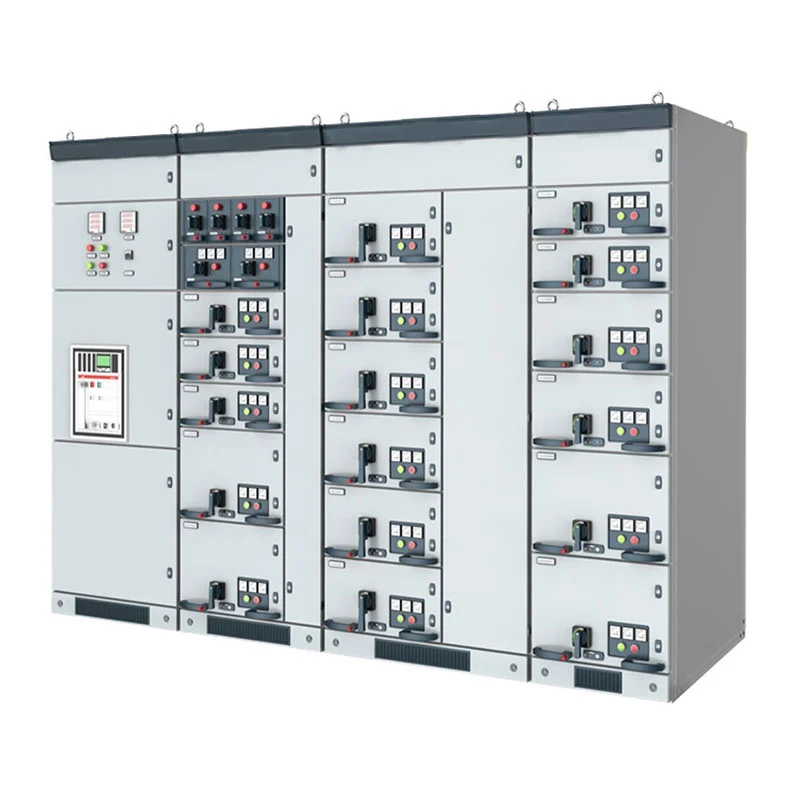

Alçak Gerilim Çekmeceli Şalt Paneli, çeşitli elektrik türlerinin olduğu projeler için özellikle uygundur. yüklerin tek bir merkezi alçak gerilim dağıtım sisteminden yönetilmesi gerekir. Tek bir sabit kullanmak yerine düzenleme, kabin güç dağıtım üniteleri, motor kontrol üniteleri ve güç faktörü ile yapılandırılabilir Müşterinin elektrik şemasına göre kompanzasyon fonksiyonları.
Büyük bir alçak gerilim elektrik sistemi normalde farklı türde yükler içerir. Üretim ekipmanları, motorlar, aydınlatma, yardımcı ekipman ve reaktif yükler farklı koruma ve kontrol düzenlemeleri gerektirebilir.
Usune'un modüler şalt sistemi bu nedenle her devrenin işlevine göre yapılandırılabilir. Tipik bir sistem Gelen ve giden güç için bir Güç Dağıtım Merkezi (PC), motor için bir Motor Kontrol Merkezi (MCC) içerebilir besleyiciler ve reaktif güç yönetimi için bir dengeleme kabini.
Bu konfigürasyon, elektrik mühendislerinin santrali gerçek yük yapısına göre geliştirmelerine olanak tanır. proje.

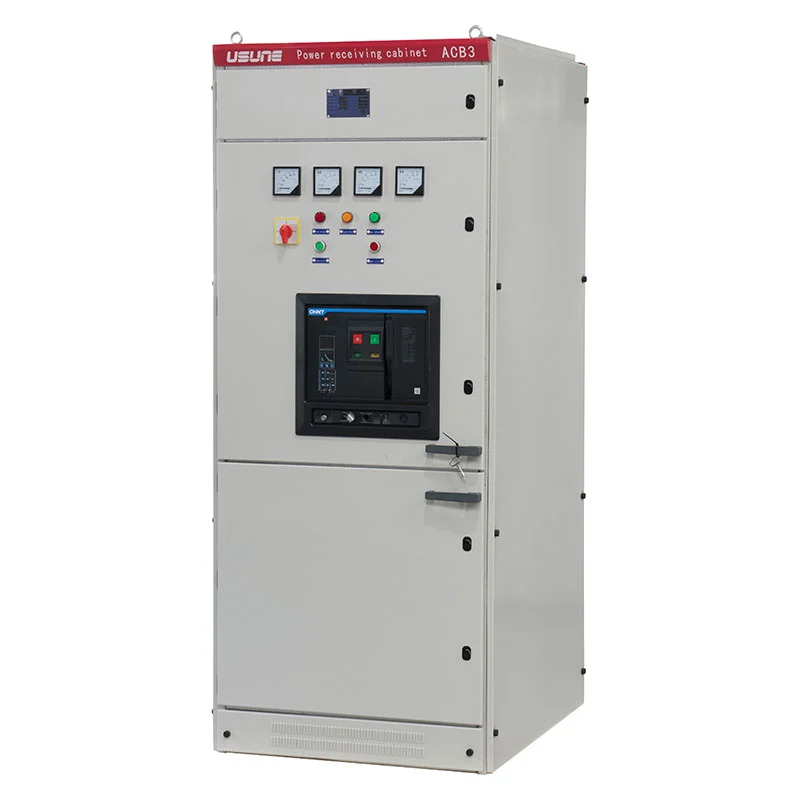

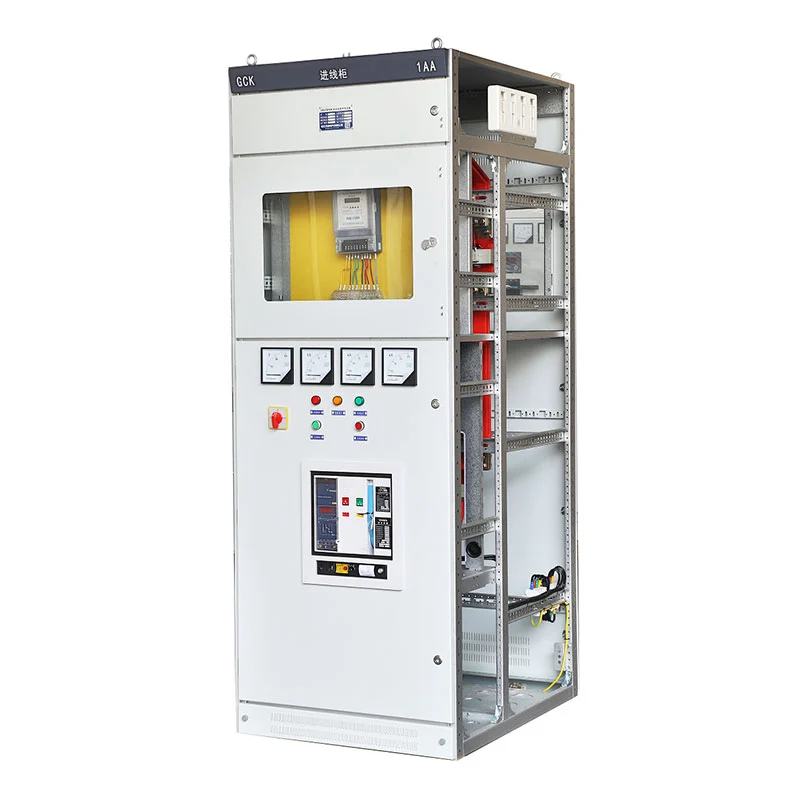

PC kabini, alçak gerilim sisteminin alım ve dağıtım tarafı için tasarlanmıştır.
Gerekli elektriksel parametrelere bağlı olarak kabinde Emax, MT, 3WN, AH, ME serisi devreler barındırılabilir. kesiciler ve diğer uyumlu bileşenler onaylı tasarıma göre.
Dağıtım bölümü, üretim hatlarına, transformatörlere, yardımcı ekipmanlara, bina sistemleri ve diğer elektrik yükleri.
Çoklu fiderli projeler için her devre kendi anma akımına ve korumasına göre düzenlenebilir gereksinimleri karşılayarak genel dağıtım ağının organize edilmesini kolaylaştırır.
Motor yükleri genellikle endüstriyel elektrik sistemlerinin en büyük bileşenlerinden biridir. Pompalar, fanlar, kompresörler, konveyörler, takım tezgahları ve üretim ekipmanlarının tümü özel motor devreleri gerektirebilir.

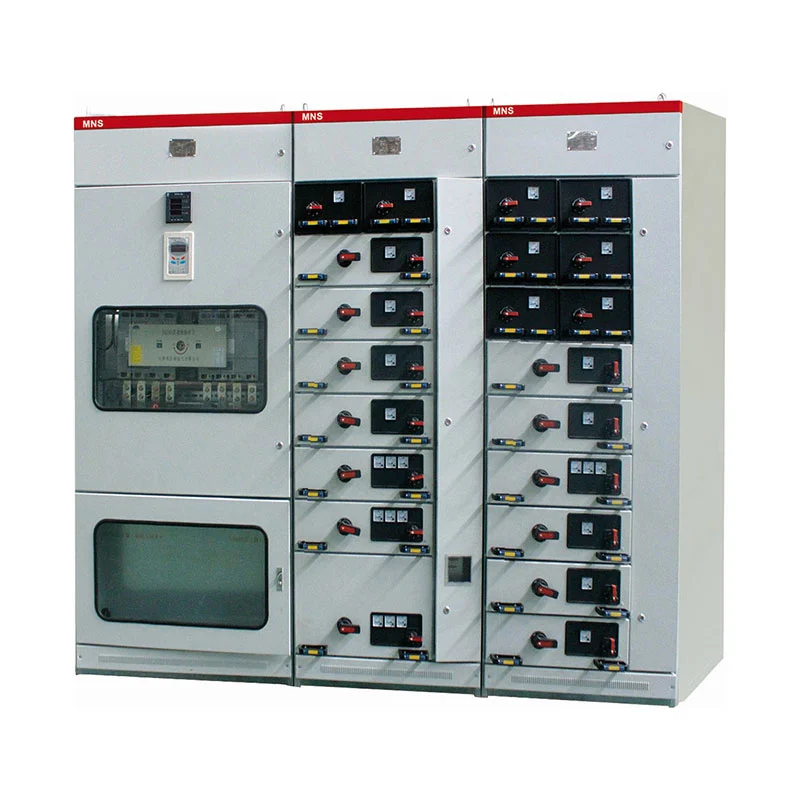

MCC konfigürasyonu, farklı motor besleyici gereksinimlerini karşılamak için büyük ve küçük çekmeceler kullanır. ana Her devre için anahtarlama cihazı, yüksek kesme kapasiteli kalıplanmış devre kesici veya döner yük kullanabilir sigorta ile değiştirin.
Bu düzenleme, motor devrelerinin genel güç dağıtım devrelerinden ayrı olarak gruplandırılmasına olanak sağlarken, Elektrik sisteminin merkezi kontrolünün sürdürülmesi.
Çok sayıda motora ve endüktif yüke sahip endüstriyel tesisler reaktif güç kompanzasyonu gerektirebilir.
Usune, kompanzasyon bölümünü manuel, otomatik veya uzaktan güç faktörü kompanzasyon fonksiyonlarıyla yapılandırabilir. Müşterinin elektrik yönetim sistemine göre uygun kontrol yöntemi seçilebilir.
Kompanzasyon ekipmanını genel dağıtım ve motor devrelerinden ayırarak kabin düzenlemesi daha iyi yapılabilir. müşterinin genel güç yönetimi stratejisine karşılık gelir.
Çekmeceli bir alçak gerilim sisteminin ana değeri, yalnızca kabin yapısının kendisi değil, aynı zamanda Farklı elektriksel fonksiyonları tek bir koordineli sistem içerisinde organize edin.
PC bölümü gelen gücü yönetir ve elektriği aşağı yöndeki besleyicilere dağıtır. Kesici konfigürasyonu sistemin akım ve koruma gereksinimlerine göre seçilir.
MCC bölümü motorla ilgili devrelere ayrılmıştır. Motora göre farklı çekmece ölçüleri düzenlenebilmektedir. derecelendirmeler ve besleyici miktarları.
Kompanzasyon bölümü reaktif gücü yönetir ve manuel, otomatik veya uzaktan çalıştırma için yapılandırılabilir.
Bu üç fonksiyonel alan ayrı ayrı tasarlanabileceği gibi aynı alçak gerilim dağıtım panosuna da entegre edilebilir. proje gereksinimlerine göre.
Alçak gerilim şalt sistemi seçimi kabinden ziyade elektrik yükleriyle başlamalıdır. görünüm.
Bir güç dağıtım projesi için mühendislerin normalde gelen voltajı, nominal akımı, şebeke sayısını doğrulamaları gerekir. giden besleyiciler, kısa devre seviyesi, motor kapasitesi ve gelecekteki genişletme gereksinimleri.
Motor yoğun tesisler için motorların sayısı ve derecesi, MCC'nin belirlenmesinde önemli faktörler haline gelir. yapılandırma.
Reaktif yüklerin önemli olduğu durumlarda gerekli dengeleme kapasitesi ve kontrol yöntemi de belirlenmelidir. düşünüldü.
Bu yüke dayalı yaklaşım, son şalt donanımı konfigürasyonunun gerçek işletim durumuna karşılık gelmesinin sağlanmasına yardımcı olur. tesisin özellikleri.
Alçak Gerilim Çekmeceli Şalt Paneli farklı endüstriler ve elektrik ortamları için yapılandırılabilir Gerekli dağıtım fonksiyonlarına göre.
Fabrikalar, gücü üretim ekipmanlarına, motorlara, yardımcı sistemlere dağıtmak için PC ve MCC konfigürasyonlarını kullanabilir. ve proses makineleri.
Petrokimya tesislerinde tipik olarak pompalar, fanlar ve kompresörler gibi çok sayıda motorla çalıştırılan sistem bulunur. Ayrı MCC bölümünde motor kontrol devreleri düzenlenebilmektedir.
Çelik ve metalurji tesisleri genellikle yüksek güçlü motorlar ve çoklu üretim hatları içerir. Modüler dağıtım, farklı yüklerin özel besleyici devreleri aracılığıyla yönetilmesine olanak tanır.
Ulaşım altyapısı, ekipman güç kaynakları, yardımcılar için merkezi düşük voltaj dağıtımını kullanabilir sistemler, havalandırma ekipmanı ve diğer elektrik yükleri.
Yüksek binalar ve konut geliştirmeleri, merkezi besleyici için alçak gerilim dağıtım dolaplarını kullanabilir yönetimi ve elektrikli ekipman tedariği.
Güçle ilgili tesisler, gelen dağıtımı, giden besleyicileri, motor devrelerini ve reaktif gücü birleştirebilir Entegre bir alçak gerilim sistemi içerisinde kompanzasyon.
Standart ekipman, -5°C ila +40°C arasındaki ortam sıcaklığı için tasarlanmıştır; ortalama sıcaklık ise 24 saatte +35°C'yi aşıyor.
Standart kurulum yüksekliği ≤2000m'dir. Çevredeki hava nispeten temiz ve uygun olmalıdır. Nem ve sıcaklık dalgalanmalarının yoğuşmaya neden olabileceği durumlarda önlemler dikkate alınmalıdır.
Taşıma ve depolama için geçerli sıcaklık aralığı -25°C ila +55°C'dir ve kısa süreli maruz kalma +70°C'de en fazla 24 saat.
Ekipmanın açık denizdeki petrol platformları, nükleer enerji santralleri veya diğer özel ortamlar için gerekli olması halinde, çalışma koşulları Usune ile müşteri arasında ayrıca teyit edilmelidir.
| Öğe | Şartname |
| Ekipman Tipi | Alçak Gerilim Çekmeceli Şalt Cihazı |
| Nominal Çalışma Gerilimi | ≤660V |
| Nominal Frekans | 50Hz / 60Hz |
| Ana Fonksiyonlar | Güç Dağıtımı / Motor Kontrolü / Güç Faktörü Kompanzasyonu |
| Dolap Çeşitleri | PC / MCC / Kompanzasyon Kabini |
| PC Devre Kesiciler | Emax / MT / 3WN / AH / ME Serisi |
| MM Yapısı | Büyük ve Küçük Çekmeceler |
| MCC Ana Anahtarlama | Yüksek Kırılan MCCB / Sigortalı Döner Yük Şalteri |
| Tazminat Modları | Manuel / Otomatik / Uzaktan |
| Kurulum Yüksekliği | ≤2000m |
| Ortam Sıcaklığı | -5°C ila +40°C |
| 24 Saatlik Ortalama Sıcaklık | ≤+35°C |
| Depolama Sıcaklığı | -25°C ila +55°C |
| Kısa Süreli Sıcaklık | ≤24 saat boyunca +70°C'ye kadar |
| Uygulanabilir Sistem | Alternatif Akım 50–60Hz |
Nihai elektrik parametreleri müşterinin tek hat şemasına, yük listesine göre onaylanmalıdır. koruma gereksinimleri ve kurulum koşulları.
Tedarik ekipleri için alçak gerilim şalt panosunun yalnızca nominal gerilim ve akıma göre seçilmesi, yeterli olsun.
Giden devrelerin sayısı, motor besleyici miktarı, bireysel motor değerleri, kısa devre gereksinimleri, gelen güç kapasitesi ve telafi gereksinimlerinin tümü son kabin konfigürasyonunu etkileyebilir.
Usune, müşterinin elektrik gereksinimlerini inceleyebilir ve uygun PC, MCC ve kompanzasyon fonksiyonları.
Bu yaklaşım özellikle santralin birden fazla cihaza uyum sağlaması gereken endüstriyel projeler için kullanışlıdır. Sadece geleneksel bir dağıtım kabini görevi görmek yerine, elektrik yüklerinin her türlüsünde kullanılır.
Cas-space Roket Fırlatma Projesi, Usune'un elektrikli ekipmanıyla ilgili proje referanslarından biridir.
Roket fırlatma tesisleri karmaşık destekleyici elektrik sistemleri içerir ve düzenli güç dağıtımı gerektirir. ekipman, yardımcı tesisler, kontrolle ilgili sistemler ve altyapı yükleri.
Böyle bir ortamda elektrik dağıtım sisteminin farklı yük özelliklerine uyum sağlaması gerekir. Açık devre organizasyonunu sürdürmek. Projenin bir parçası olarak Usune'nin alçak gerilim şalt sistemi uygulandı. elektrikli ekipman düzenlemesi.
Proje, Usune elektrikli ekipmanının, gücün bulunduğu özel altyapıda uygulanmasını göstermektedir. dağıtım gereksinimleri geleneksel ticari veya endüstriyel binaların ötesine uzanır.
Alçak Gerilim Çekmeceli Şalt Panosunu sipariş etmeden önce müşteriler normalde aşağıdaki projeyi sağlamalıdır bilgi:
| Gerekli Bilgiler | Amaç |
| Sistem Gerilimi | Temel elektrik konfigürasyonunu belirler |
| Gelen Akım | Gelen şalt kapasitesinin belirlenmesine yardımcı olur |
| Besleyici Sayısı | Kabin işlevsel birim düzenlemesini belirler |
| Motor Adeti | MM gereksinimlerini belirler |
| Motor Değerleri | Motor besleyici bileşenlerinin seçilmesine yardımcı olur |
| Kısa Devre Seviyesi | Koruma gereksinimlerini belirler |
| Tazminat Gereği | Güç faktörü telafisi yapılandırmasını belirler |
| Kurulum Ortamı | Geçerli çalışma koşullarını doğrular |
| Elektrik Şeması | Usune'un uygun dolap düzenlemesini hazırlamasına yardımcı olur |
Bu ayrıntıların teklif aşamasında sağlanması, Usune'un daha doğru bir şalt sistemi konfigürasyonu geliştirmesine ve Üretim sırasında gereksiz değişiklikleri azaltın.
| HAYIR. | Öğeler | Birim | Yük kesici anahtar ünitesi | kombinasyon ünitesi | Devre kesici ünitesi | |
| 1 | Nominal gerilim | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Nominal frekans | Hz. | 50 | 50 | 50 | |
| 3 | Nominal akım | A | 630 | 125 (sigorta akımına bağlıdır) | 630 | |
| 4 | Nominal yalıtım seviyesi | 1 dak Frekans basınca dayandı | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Aydınlatma darbesi dayanım gerilimi | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Nominal kısa devre dayanım akımı | kA/s | 25/4 | —— | 25/4 | |
| 6 | Nominal tepe dayanım akımı | KA | 63 | —— | 63 | |
| 7 | Nominal kısa devre yapma akımı | KA | 63 | HV sigortasıyla sınırlıdır | 63 | |
| 8 | Nominal kısa devre kesme akımı | KA | —— | HV sigortasıyla sınırlıdır | 25/25 | |
| 9 | Nominal iletim akımı | A | —— | 1700/1400 | —— | |
| 10 | Nominal aktif yük kesme akımı | A | 630 | —— | —— | |
| 11 | Nominal kapalı çevrim kesme akımı | A | 630 | —— | 630 | |
| 12 | Mekanik ömür | yük kesme anahtarı/CB | Kez | 10000 | 10000 | 20000 |
| İzolasyon/toprak anahtarı | 5000 | 5000 | 5000 | |||
| 13 | Devre direnci | μΩ | ≤150 | —— | ≤150 | |
| 14 | Nominal şarj basıncı (20°C gösterge basıncı) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Gazın yıllık bağıl kaçak oranı | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP koruma derecesi | Dolap | IP4X | IP4X | IP4X | |
| Gaz deposu | IP67 | IP67 | IP67 | |||

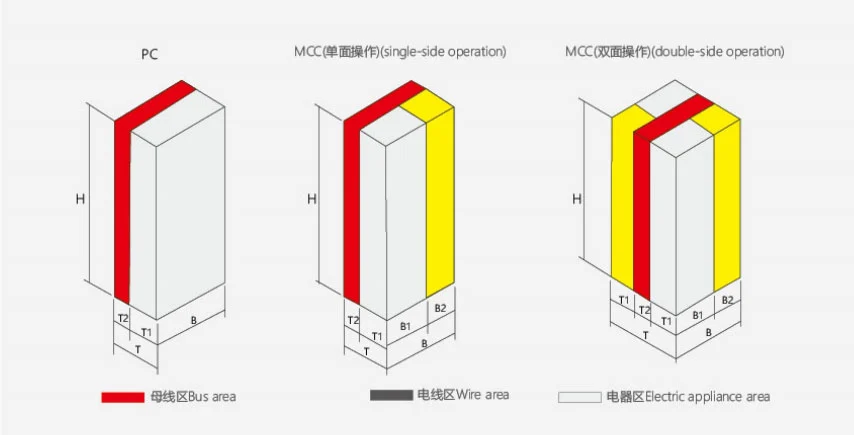

| Yükseklik | Genişlik | Derinlik | Not | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Tek taraflı çalışma |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Çift taraflı çalışma |
Usune, üretim ve kalite yönetimi süreçlerini ISO 9001, ISO 14001 ve ISO 45001'e göre yürütmektedir.
Ürünler geçerli IEC ve GB standartlarına göre geliştirilmiş ve üretilmiştir. CE sertifikası uygulanabilir ürün konfigürasyonları ve hedef pazarlar için mevcuttur.
Fabrika denetimi; bileşen kurulumunu, kabin montajını, elektrik bağlantılarını, fonksiyonel mekanizmaları, ve sevkıyattan önce rutin testler.
Proje gereksinimlerine göre ilgili teknik dokümanlar ve test raporları sunulabilmektedir.
Ekipman, nominal çalışma voltajı 660V ve altında olan AC sistemler için tasarlanmıştır.
Sistem güç dağıtımı, motor kontrolü ve otomatik güç faktörü kompanzasyon fonksiyonlarını entegre edebilir.
Bir PC kabini öncelikle güç alımı ve dağıtımı için kullanılır. Uygun devre ile yapılandırılabilir sistem gereksinimlerine göre kesiciler.
Bir MCC kabini, birden fazla motor devresinin merkezi kontrolü ve korunması için tasarlanmıştır. Büyük kullanabilir ve küçük çekmece konfigürasyonları.
Evet. Usune, müşterinin tek hat şemasına, yük listesine, motor değerlerine göre kabini yapılandırabilir, besleyici miktarı ve telafi gereksinimleri.
Usune, ISO 9001, ISO 14001 ve ISO 45001 yönetim sistemleri kapsamında faaliyet göstermektedir. Ürünler buna göre tasarlanmıştır Geçerli IEC ve GB standartları ve geçerli yapılandırmalar için CE sertifikası mevcuttur.
Açık deniz platformları ve nükleer enerji tesisleri gibi özel ortamlar ayrı bir teknik değerlendirme gerektirir Ve üretim öncesi anlaşma.
Müşterilerin sistem voltajını, gelen akımı, besleyici miktarını, motor bilgilerini, kısa devre seviyesi, kompanzasyon gereksinimleri, tek hat şeması ve kurulum ortamı.
Evet. Fabrika denetimi ve rutin testler sevkıyattan önce gerçekleştirilir ve ilgili test raporları alınabilir. Proje gereksinimlerine göre sağlanır.

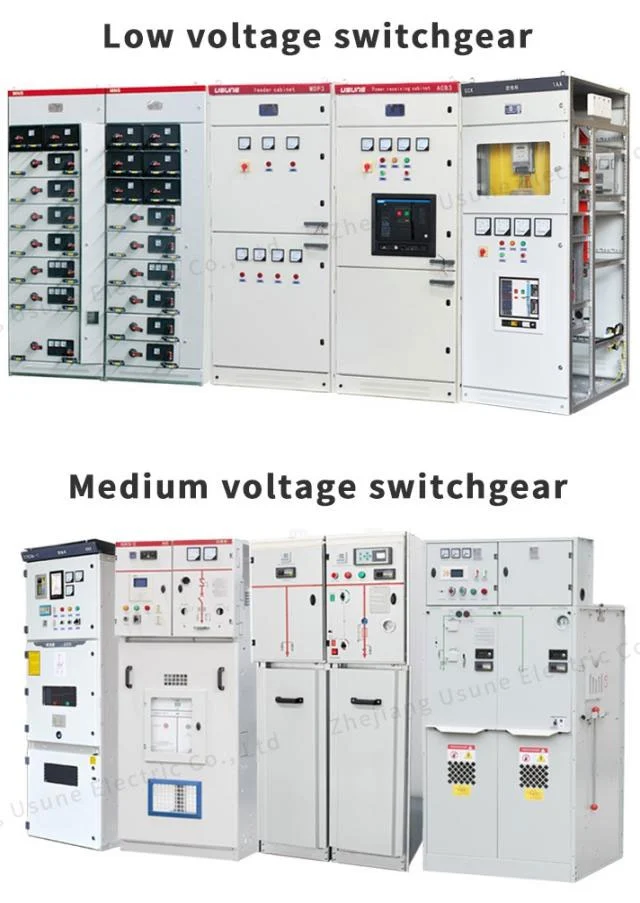

Usune, alçak gerilim elektrikli ekipmanlara odaklanır ve proje odaklı şalt konfigürasyonları sağlar. endüstriyel, ticari, enerji, ulaşım ve özel altyapı uygulamaları.
Alçak Gerilim Çekmeceli Şalt Panelini satın alan müşteriler için Usune, süreci elektrikten destekleyebilir imalat denetimi ve sevkıyat belgelerine kadar parametre onayı ve kabin konfigürasyonu, Her proje için aynı konfigürasyonu kullanmak yerine gerçek elektrik sistemini temel alan pratik çözüm.
