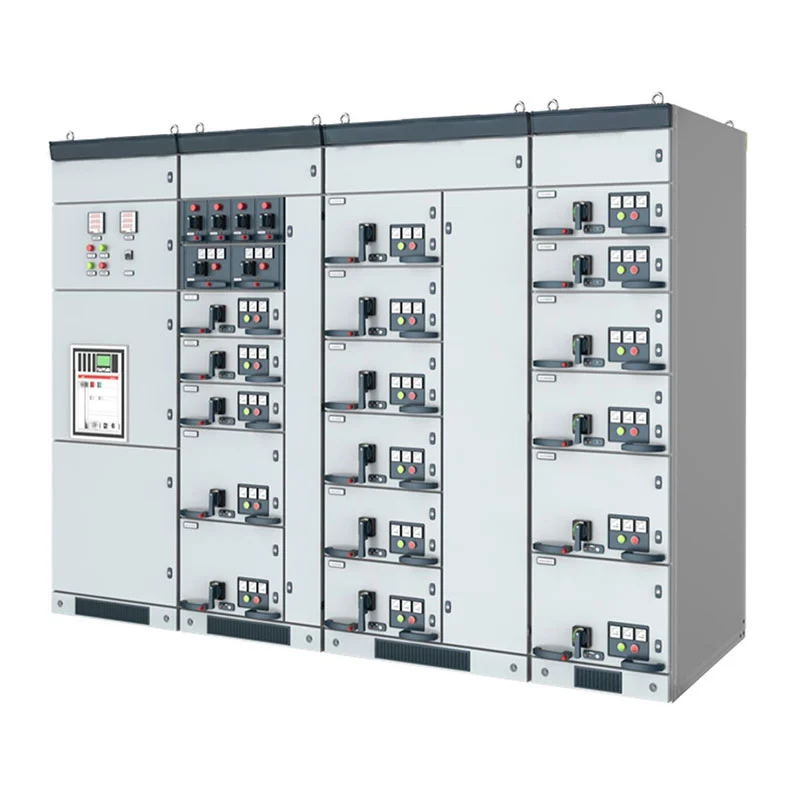

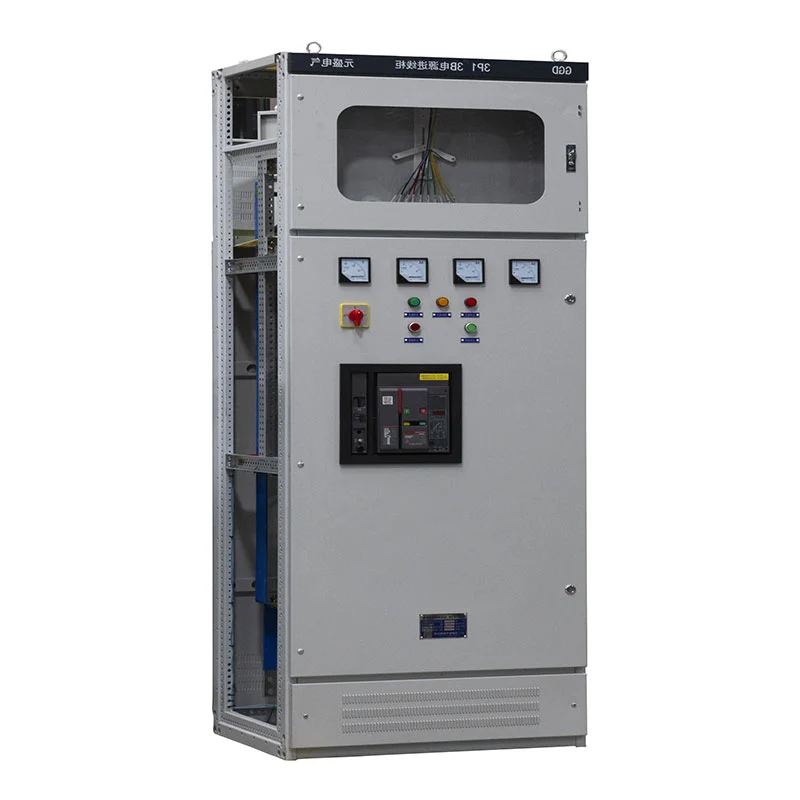

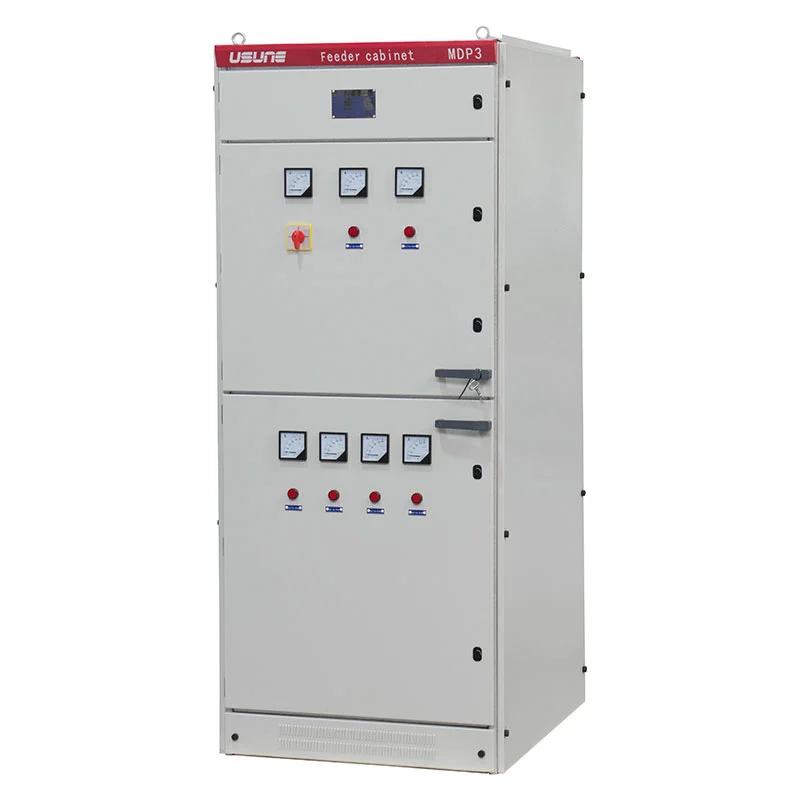

GGD Alçak Gerilim Güç Dağıtım Paneli, nominal frekanslı bina içi güç dağıtım uygulamaları için tasarlanmıştır. 50Hz ve 380/400V'a kadar nominal çalışma voltajı. Kabin yapısı, bakır baraları, kontrol devreleri ve koruması bileşenler proje gereksinimlerine göre yapılandırılabilir. Çözüm enerji santralleri, trafo merkezleri, fabrikalar, madencilik işletmeleri, ticari binalar ve diğer elektrik dağıtım tesisleri.
GGD Alçak Gerilim Enerji Dağıtım Panosu, merkezi bir alçak gerilim dağıtım ünitesi olarak tasarlanmıştır. Yapabilir Elektrik gücünü üst sistemden alır ve bunu ekipman için birden fazla çıkış devresine dağıtır, aydınlatma, motorlar ve diğer yükler.
Kabinet; giriş kabini, çıkış dağıtım kabini, kondansatör kompanzasyon kabini veya elektriksel tek hat şemasına göre diğer konfigürasyonlar. Bu, sistemin entegre edilmesini kolaylaştırır farklı endüstriyel ve ticari dağıtım ağları.
Dahili düzenleme, proje tasarımına göre ana elektrik bileşenlerini ve kontrol kablolarını ayırır. Üniversal devre kesiciler, kompakt devre kesiciler, minyatür devre kesiciler, kontaktörler, röleler, sayaçlar ve diğer bileşenler gerekli devre fonksiyonlarına göre seçilebilir.
Özelleştirilmiş bileşen markaları veya spesifikasyonları gerektiren projeler için Usune, bileşen seçimini koordine edebilir Üretim öncesi alıcıyla görüşülecektir.
Dolap çerçevesi ve bölmeleri soğuk haddelenmiş çelik levhadan üretilmiştir. Referans plaka kalınlığı ≥2mm, çalışma ve bakım sırasında keskin kenarları azaltmak için işlenmiş kenarlara sahip.
Kabin yapısı, normal çalışma için yeterli mekanik gücü sağlayacak ve aynı zamanda izin verecek şekilde tasarlanmıştır. inceleme, kablolama ve bileşen değişimi için erişim. Ön ve arka kapılar pratik olacak şekilde düzenlenmiştir. işletme ve bakım.
Ana ve branşman baralarında elektrolitik bakır kullanılmaktadır. Yalıtım ve ısıyla büzüşen koruyucu malzemeler Gerekli dielektrik performansı korumak için bara sistemine uygulanmalıdır.
Busbar düzenlemesi için faz tanımlaması sağlanırken, busbar bağlantıları da faz tanımlamalarına göre işlenir. gerekli elektrik bağlantı yöntemi. arasında ihtiyaç duyulan yerlerde esnek bara bağlantısı da sağlanabilmektedir. gelen otobüs köprüsü ve ana devre kesici.
Kabin montaj yönü boyunca özel bir PE bakır veri yolu düzenlenmiştir. Topraklama gerektiren bileşenler harici topraklama ağına bağlantı için sağlanan topraklama terminalleri ile PE sistemi aracılığıyla bağlanır.
Kablo bölmesi ayrıca kablo başlıkları ve ilgili akım trafosu tesisatı için yeterli alan ayırabilmektedir. proje çizimine göre.
Gelen dolaplar evrensel devre kesiciler ve ilgili koruma fonksiyonlarıyla donatılabilir. Verilen konfigürasyon, düşük gerilim tetikleme korumalı elektrikle çalışan devre kesicileri içerebilir ve Elektrik tasarımına göre zaman geciktirme fonksiyonları.
Koruma ve kontrol konfigürasyonu bir tane ile sınırlı kalmak yerine proje gereksinimlerine göre belirlenir. sabit bileşen kombinasyonu.
Çıkış devreleri farklı yükler ve dağıtım gereksinimleri için düzenlenebilir. Devre kesiciler, kontaktörler, termik röleler ve terminal blokları her birinin nominal akımına ve kontrol gereksinimlerine göre seçilebilir besleyici.
Kabin düzeni, cihaz numaralarının ve kablolama etiketlerinin daha kolay konumlandırılması ile açık devre tanımlamasını destekler. muayene ve bakım.
Motor uygulamaları için kabin, motor kontrol devrelerini uygun anahtarlama ve korumayla entegre edebilir bileşenler. Yardımcı olmak için başlatma/durdurma gösterge ışıkları ve devre tanımlaması kabin paneli üzerinde düzenlenebilir. operatörler bireysel motor devrelerini hızlı bir şekilde tanımlar.
İkincil kontrol devreleri onaylı elektrik çizimlerine göre kablolanmıştır. Esnek iletkenler kabloların hareketli veya Mekanik olarak maruz kalan alanlar.
Referans kesitler kontrol ve AC gerilim devreleri için 1,5 mm² ve AC akım devreleri için 2,5 mm²'yi içerir. nihai elektrik tasarımına tabidir.
Terminal blokları alev geciktirici bileşenler kullanırken iletkenler devre numaralandırmasına veya çizimlerde gösterilen iletken yönü. Elle yazılan dahili etiketlerden kaçınılır; devre numaraları ve ekipmanları Daha uzun süreli bakım için kimlikler yazdırılır veya sıcak damgalanır.
GGD Alçak Gerilim Güç Dağıtım Panosu aşağıdaki referans parametreler çerçevesinde tasarlanmıştır:
| Öğe | Şartname |
| Ürün Tipi | GGD Alçak Gerilim Enerji Dağıtım Panosu |
| Nominal Gerilim | 0.4kV |
| Nominal Frekans | 50Hz |
| Nominal Akım | 3150A'ya kadar |
| Koruma Derecesi | IP23 |
| Kurulum | Kapalı |
| Kirlilik Seviyesi | Seviye 3 |
| Rakım | ≤1000m |
| Ortam Sıcaklığı | -10°C ila +40°C |
| Günlük Ortalama Bağıl Nem | ≤%95 |
| Aylık Ortalama Bağıl Nem | ≤%90 |
| Sismik Yoğunluk | 8 büyüklüğüne kadar |
Nihai elektriksel parametreler, kabin boyutları ve bileşen seçimi onaylı standartlara göre belirlenir. teknik çizim ve proje gereksinimleri.
| Modeli | Nominal gerilim (V) | Nominal akım (A) | Nominal kısa devre kesme akımı (KA) | Nominal kısa süreli dayanım akımı(1s) (kA) | Nominal tepe dayanım akımı (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Ürün kodu | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Fabrika, atölye ve maden tesislerinde GGD Alçak Gerilim Enerji Dağıtım Panosu merkezi olarak hizmet verebilmektedir. üretim ekipmanları, motorlar, aydınlatma ve yardımcı sistemler için dağıtım noktası.
Kabin, birden fazla çıkışın olduğu ticari ve yüksek bina dağıtım ağları için yapılandırılabilir. devreler merkezi koruma, ölçüm ve kontrol gerektirir.
Enerji santralleri ve trafo merkezleri, ekipmanı alçak gerilim yardımcı güç dağıtımı ve aşağı akış için kullanabilir İç konfigürasyonu projenin tek hat şemasına uyarlanmış elektrik sistemleri.
Ekipman iç mekan kurulumu için tasarlanmıştır. Referans çalışma sıcaklığı -10°C ile +40°C arasıdır ve 1000 m'ye kadar yükseklik.
Çevredeki ortam şiddetli titreşim, darbe ve aşındırıcı koşullardan arındırılmış olmalıdır. Özel olduğunda çevresel gereklilikler mevcutsa, teknik koşullar önceden Usune ile alıcı arasında tartışılabilir. üretim.
Kurulum sırasında ekipmanın dikey düzleme eğimi 5°'yi geçmemelidir. Doğru kurulum kabin hizalamasının, kapının çalışmasının ve elektrik bağlantısı güvenilirliğinin korunmasına yardımcı olur.
GGD Alçak Gerilim Güç Dağıtım Panelinin tasarımı ve üretimi, geçerli alçak gerilim şalt sistemine uygundur İlgili GB ve IEC standartları dahil gereklilikler. Tedarik edilen ekipman aşağıdakilere göre üretilebilir: geçerli en son proje spesifikasyonları ve onaylanmış teknik belgeler.
Temel referans standartları arasında GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 ve diğer geçerli elektrik standartları yer alır Proje tarafından belirlenen standartlar.
Usune'un üretim ve kalite yönetimi faaliyetleri ISO 9001, ISO 14001 ve ISO 45001 sistemleriyle desteklenmektedir. Elektrikli ürünler aynı zamanda ilgili test belgeleriyle birlikte CE sertifikasıyla da tedarik edilebilir. ürün yapılandırmasına gidin.
| Karşılaştırma Öğesi | GGD Alçak Gerilim Enerji Dağıtım Panosu | Çekmeceli Hücre | Sabit Tip Dağıtım Dolabı |
| Ana Amaç | Alçak gerilim güç dağıtımı, kontrolü ve koruması | Sık devre değiştirme ve bakım | Temel güç dağıtımı |
| Tipik Gerilim | 0.4kV | Konfigürasyona bağlı olarak düşük/orta voltaj | Düşük voltaj |
| Dolap Yapısı | Sabit modüler dolap | Çekmeceli çekmece/araba yapısı | Sabit kurulum |
| Devre Erişimi | Tasarıma bağlı olarak ön ve arka bakım | Fonksiyonel birimlerin hızla geri çekilmesi | Geleneksel bakım erişimi |
| Yapılandırma Esnekliği | Yüksek | Çok yüksek | Ilıman |
| Bara Sistemi | Bakır ana ve branşman baraları | Bölmeli bara düzenlemesi | Bakır veya alüminyum baralar |
| Uygun Yükler | Besleyiciler, motorlar, aydınlatma, yardımcı sistemler | Çoklu besleyiciler ve motor kontrol devreleri | Genel dağıtım yükleri |
| Bakım Yaklaşımı | Bileşen düzeyinde inceleme ve değiştirme | Bakım için fonksiyonel ünitenin çıkarılması | Bileşen düzeyinde bakım |
| Proje Özelleştirme | Tek hat şeması ve bileşen bazlı özelleştirme | Çekmece konfigürasyonunun özelleştirilmesi | Temel konfigürasyon özelleştirmesi |
| Tipik Uygulamalar | Fabrikalar, trafo merkezleri, enerji santralleri, binalar | Endüstriyel dağıtım ve motor kontrolü | Ticari ve genel amaçlı dağıtım |
GGD Alçak Gerilim Güç Dağıtım Paneli, projenin sağlam bir merkezi sistem gerektirdiği durumlarda özellikle uygundur. Şeffaf iç yapıya, bakır bara sistemine ve esnek giriş seçimine sahip dağıtım kabini, Çıkış ve kontrol devreleri.
Bireysel fonksiyonel birimlerin hızlı bir şekilde değiştirilmesinin birincil gereklilik olduğu projeler için, geri çekilebilir konfigürasyon daha uygun olabilir. Daha az devre değişikliğine sahip daha basit dağıtım ağları için sabit tip Kabine daha basit bir çözüm sağlayabilir.
Usune kabin yapısını, devre kesicileri, bara düzenlemesini, kontrol bileşenlerini ve dahili kablolamayı seçebilir projenin tek hat şemasına ve teknik gereksinimlerine göre.
Cas-space Roket Fırlatma Projesi için GGD Alçak Gerilim Enerji Dağıtım Paneli referans alınmıştır. Yapılandırılmış alçak gerilim dağıtımının ve elektrik dağıtımlarının olduğu bir proje ortamındaki uygulamasını gösteren Ekipman güvenilirliği önemlidir.
Zhejiang Usune Electric Co., Ltd., elektrikli ekipman alanında 14 yıldan fazla deneyime sahiptir. projeye özel gereksinimlere göre konfigürasyonlar geliştirebilen deneyimli bir Ar-Ge ekibi tarafından gerçekleştirilmektedir.
Usune, elektrikli bileşenler ve kabin imalatından iç kablolama ve son incelemeye kadar kontrollü uygulama yapar. üretim ve kalite kontrol prosedürleri. Standart üretim teslim süresi, bağlı olarak yaklaşık 15-20 gündür. konfigürasyon ve sipariş miktarına göre.
Özel devre kesiciler, kontrol bileşenleri, kabin boyutları, bara düzenlemeleri veya Kablolama konfigürasyonları, Usune, ekipmanı alıcının tek hat şemasına ve teknik özelliklerine göre geliştirebilir özellikler.
Standart referans nominal voltajı 0,4kV'dir ve nominal frekansı 50Hz'dir. Nihai parametreler projeye bağlıdır tasarım.
Sağlanan konfigürasyon, seçilen devre kesiciye, baraya ve genel elektrik bağlantısına bağlı olarak 3150A'ya ulaşabilir. tasarım.
Evet. Kabin boyutları, elektrik bileşenleri, giriş ve çıkış devreleri, kontrol fonksiyonları, bara düzenlemeler ve diğer detaylar onaylı çizimlere göre özelleştirilebilir.
Konfigürasyon, evrensel devre kesicileri, kalıplanmış devre kesicileri, minyatür devre kesicileri, proje gereksinimlerine göre kontaktörler, termik röleler, sayaçlar ve diğer bileşenler.
Normal üretim süresi miktara ve teknik konfigürasyona bağlı olarak yaklaşık 15-20 gündür.
Evet. Usune, belirtilen bileşen konfigürasyonları ve müşteri dahil olmak üzere OEM ve proje bazlı özelleştirme sağlayabilir. gereksinimleri.
Bileşenler ve monte edilmiş dolaplar üretim sırasında incelenir, ardından rutin muayene ve testler yapılır. Sevkiyat. Proje gereksinimlerine göre ilgili test belgeleri temin edilebilir.
