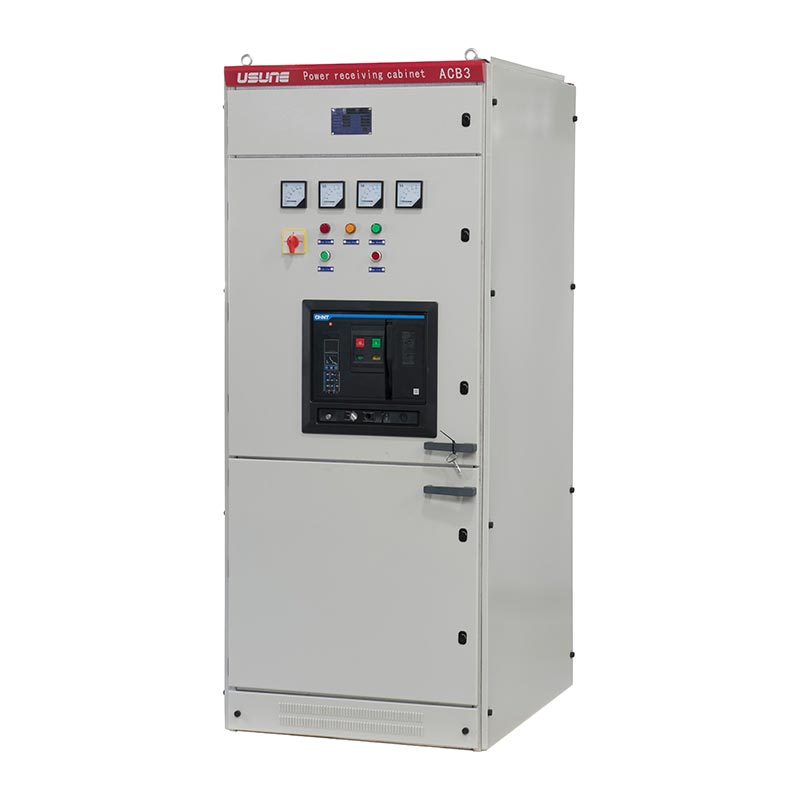

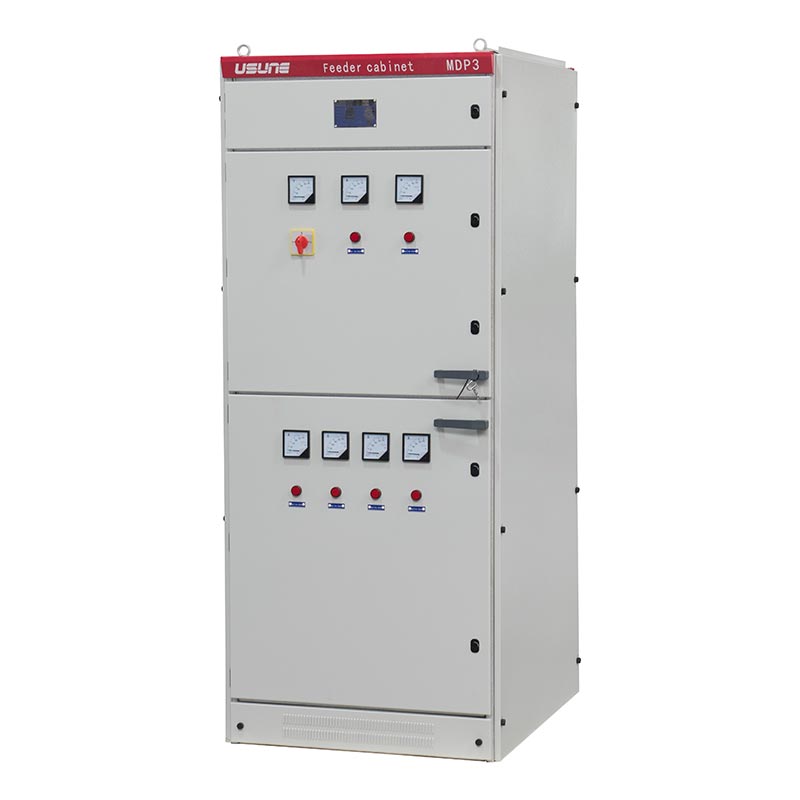

Usune GGD Alçak Gerilim Şalt Cihazı, öncelikle güç alımı, dağıtımı ve kontrolü için kullanılan sabit bir şalt cihazıdır Alçak gerilim sistemlerinde. İç mekan uygulamaları için optimize edilmiş olup enerji santralleri, trafo merkezleri, endüstriyel ve madencilik işletmeleri ve yüksek binalar ve 3150A'ya kadar yükleri kaldırabilir.
- Nominal Gerilim: 0.4kV (380V)
- Nominal Frekans: 50Hz
- Koruma Derecesi: IP23
- Standartlar: IEC 439, GB 7251, GB/T 14048.2
- Sertifikalar: ISO 9001 Yönetim Sistemi Belgelendirmesi
Alçak gerilim şalt sistemi
Orta gerilim şalt sistemi
1. Dolap Çerçevesi: RAL7032 elektrik grisi renkte, ≥2mm kalınlığında soğuk haddelenmiş çelik levhadan yapılmıştır,
yüksek mekanik dayanıma sahiptir.
2. Koruma Performansı: IP23 koruma derecesi, katı yabancı nesnelerin girişini etkili bir şekilde önler ve
su sıçraması.
3. Kilitleme Cihazı: GGD Alçak Gerilim Şalt Sistemi, mekanik ve elektriksel kilitlemeyi bünyesinde barındırır.
Yanlış çalışmayı etkili bir şekilde önleyen ve operasyonel güvenliği sağlayan mekanizma.
4. Temel Bileşenler: Yüksek kaliteli devre kesiciler, parazit önleyici LED göstergeler ve hassasiyetle donatılmıştır
işaretçi tipi araçlar.
1. Yüksek Kesme Kapasitesi: 50kA'ya kadar kesme kapasitesi, arıza durumunda ekipmanın kararlı çalışmasını sağlar
koşullar.
2. Mükemmel Kararlılık: Ağır sanayi için uygun, mükemmel dinamik ve termal kararlılık sergiler
uygulamalar.
3. Esnek Yapılandırma: Modüler tasarım, güç, aydınlatma ve motora dayalı olarak özelleştirilmiş yapılandırmaya olanak tanır
kontrol gereksinimleri.
4. Uygun Bakım: Bileşenler mantıksal olarak yerleştirilmiştir, açıkça etiketlenmiştir ve dolap kapıları dayanıklıdır,
Günlük denetim ve bakımı kolaylaştırır.
5. Güçlü Çevresel Uyarlanabilirlik: Çalışma sıcaklığı aralığı -10°C ila +40°C olup, aşağıdaki ortamlara uygundur:
rakımlar ≤1000m.
| Parametre Adı | Spesifik Parametreler |
| Modeli | GGD Serisi |
| Nominal Gerilim | 0,4kV (380V) |
| Nominal Akım | Maksimum 3150A |
| Sıklık | 50Hz |
| Koruma Seviyesi | IP23 |
| Malzeme | Soğuk Haddelenmiş Çelik (≥2mm) |
| Renk | RAL7032 (Elektrik Grisi) |
| Geçerli Standartlar | IEC 439, GB 7251, GB/T 14048.2 |
| Rakım | ≤1000m |
| Sıcaklık Aralığı | -10°C ~ +40°C |
| Nem | Günlük Ortalama ≤95% |
| Kirlilik Seviyesi | Seviye 3 |
| Sismik Yoğunluk | ≤Büyüklük 8 |
| Öğe | Birim | Parametre | |
| Nominal gerilim | kV | 24 | |
| Nominal frekans | Hz. | 50 | |
| Devre kesicinin anma akımı | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Anahtar kabininin anma akımı | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Nominal dinamik akım (4s) | KA | 16, 20, 25, 31,5, 40, 50 | |
| Nominal sabit akım (tepe) | KA | 40, 50, 63, 80, 100, 125 | |
| Nominal kısa devre kesme akımı | KA | 16, 20, 25, 31,5, 40, 50 | |
| Nominal kısa devre yapma akımı | KA | 40, 50, 63, 80, 100, 125 | |
| 1 dk güç frekansı dayanım gerilimi | Kutup-kutup, kutup-toprak | kV | 65 |
| Yalıtım mesafesi boyunca | kV | 79 | |
| Yıldırım darbesine dayanma gerilimi (tepe) | Kutup-kutup, kutup-toprak | kV | 125 |
| Yalıtım mesafesi boyunca | kV | 145 | |
| Koruma seviyesi | Muhafaza için IP4X, izolasyon odası ve devre kesici odası açık için IP2X | ||
| Not: CT'nin kısa devre kapasitesi ayrıca dikkate alınmalıdır. | |||
1. Proje Adı: Kömür Madeni Enerji Dağıtım Sisteminin Yenilenmesi
2. Müşteri: Shanxi, Çin'de büyük bir kömür madenciliği grubu
3. Proje Zorlukları: Yüksek toz ve titreşim seviyelerine sahip, sabit ve sağlam bir zemin gerektiren zorlu yeraltı ortamı konveyörler, pompalar ve havalandırma ekipmanları için güvenilir güç kaynağı.
4. Çözüm: Ana güç dağıtımı ve bölgesel güç için 18 Usune GGD Alçak Gerilim Şalt Ünitesinin konuşlandırılması dağıtım.
5. Proje Sonuçları:
- Güvenilirlik: Herhangi bir planlanmamış kesinti olmadan art arda 24 ay boyunca istikrarlı çalışma.
- Güvenlik: IP23 koruma derecesi ve sağlam kilitleme cihazları, elektrik güvenliği kazalarını tamamen ortadan kaldırır.
- Verimlilik Artışı: Kararlı güç kaynağı, ekipman arıza oranını %65 oranında azaltır.
- Bakım Optimizasyonu: Kolay erişilebilen bileşen tasarımı, bakım süresini %50 azaltır.

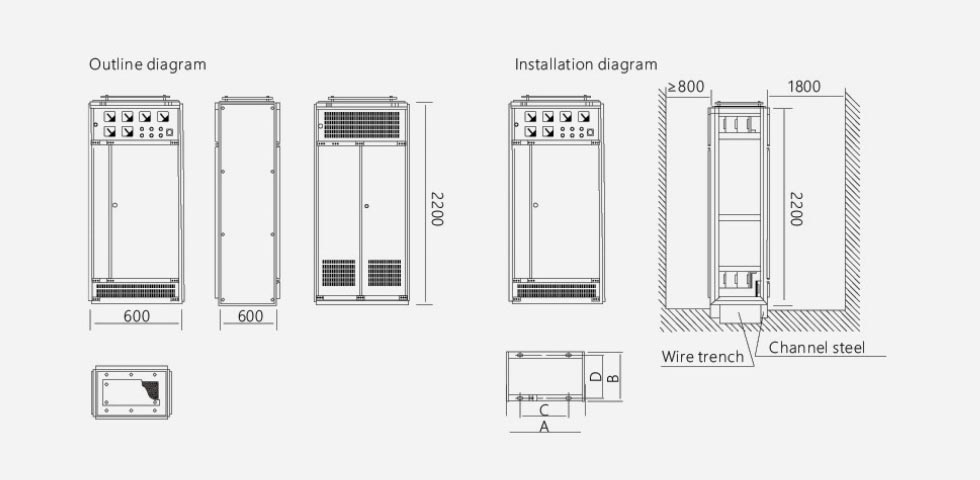

| Ürün kodu | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
C: Standart tasarım ≤1000m rakımlar için uygundur. 2000 m'ye kadar rakımlara uygun versiyonlar mevcuttur Üretici onayı üzerine özelleştirilmiş.
C: Bu ürün iç mekan kullanımı için tasarlanmıştır (Seviye 3 kirlilik ortamlarına uygundur). Dış mekan veya yüksek düzeyde aşındırıcı uygulamalar, özelleştirilmiş kaplamalar veya yükseltilmiş koruma dereceleri için Usune ile iletişime geçin.
C: Ürün IEC 439, GB 7251, GB/T 14048.2 ve ISO yönetim sistemi standartlarına uygundur. durumunda Standartların birbiriyle çelişmesi durumunda, daha yüksek standartlara öncelik verilecektir.
Sonuç olarak Usune GGD Alçak Gerilim Şalt Cihazı, yüksek performanslı, son derece güvenilir bir güç dağıtımıdır. çözüm. Çin'in önde gelen üreticisi ve tedarikçisi olan Usune, gelişmiş tasarım konseptlerini titiz bir şekilde entegre etmektedir. kalite kontrol ve geniş endüstri deneyiminden yararlanarak modern üretim tesislerini güvenli, Güç de dahil olmak üzere dünya çapında çeşitli senaryolara yönelik verimli ve dayanıklı güç dağıtım ürünleri ve hizmetleri fabrikalar, endüstriyel tesisler ve ticari binalar.
