Nominal çalışma gerilimi 660V'a kadar olan AC 50–60Hz sistemler için tasarlanan Alçak Gerilim Çekmeceli Tip Şalt Kabini güç dağıtımı, motor kontrolü ve güç faktörü telafisi için yapılandırılabilir. Şunlar için uygundur: endüstriyel tesisler, enerji tesisleri, petrokimya projeleri, ulaşım altyapısı, ticari binalar, ve diğer alçak gerilim elektrik sistemleri.
Geleneksel bir sabit dağıtım kabininde, elektrik devreleri nispeten genel kabine bağlıdır düzenleme. Bir tesiste çok sayıda bağımsız yük bulunduğunda, bu durum devre yönetimini ve gelecekte modifikasyon daha karmaşıktır.
Çekmece tipi konfigürasyon, elektrik fonksiyonlarını ayrı ünitelere böler. Her çekmece bir şeye karşılık gelebilir genel kabinin fiili duruma göre düzenlenmesine olanak tanıyan spesifik besleyici, motor veya elektrik yükü dağıtım yapısı.
Fabrikalar ve büyük tesisler için bu, şalt sisteminin elektrik yüküne göre planlanabileceği anlamına gelir. sadece fiziksel kabin boyutları civarında.
Çekmece yapısı, farklı devrelerin ayrı fonksiyonel ünitelere atanmasına olanak tanır.
Örneğin bir üretim tesisinde konveyör motorları, pompalar, fanlar, yardımcı sistemler için bağımsız devreler bulunabilir. makine, aydınlatma ve genel güç dağıtımı. Bu devreler bireysel olarak düzenlenebilmektedir. elektrik gereksinimleri.
Bu yapı, operatörlerin her devre ile ona bağlı ekipman arasındaki ilişkiyi tanımlamasına yardımcı olur. çok sayıda çıkış besleyicisi içeren büyük elektrik odalarında özellikle değerlidir.
Her elektrik yükü aynı güç gereksinimine sahip değildir. Küçük bir yardımcı motor ve yüksek güçlü bir üretim motoru farklı anahtarlama ve koruma düzenlemeleri gerektirebilir.
Alçak Gerilim Çekmeceli Tip Şalt Kabini bu nedenle farklı devreler için büyük ve küçük çekmeceler kullanabilir gereksinimleri. Çekmece konfigürasyonu motor değerlerine, besleyici kapasitesine ve çekmece sayısına göre belirlenebilir. Proje dahilindeki devrelerin
Bu, elektrik mühendislerine kabin düzenini hazırlarken daha fazla özgürlük sağlar.
Endüstriyel tesislerde motor kontrolü, düşük voltajlı elektrik tüketiminin önemli bir kısmını oluşturabilir. sistem.
MCC konfigürasyonu, her devrenin ana anahtarlama cihazının bir anahtarlama cihazı kullandığı büyük ve küçük çekmecelerden oluşur. yüksek kesme kapasiteli kalıplanmış devre kesici veya sigortalı döner yük anahtarı.
Bu düzenleme pompalara, kompresörlere, fanlara, konveyörlere, üretim makinelerine ve diğer sistemlere hizmet veren devrelere uygulanabilir. diğer motorla çalışan ekipmanlar.
Bu motor devrelerini özel işlevsel birimlere ayırmak aynı zamanda elektriksel ilişkinin basitleştirilmesine de yardımcı olur bireysel motorlar ve bunlara karşılık gelen besleyiciler arasında.
Güç Dağıtım Merkezi kabini, gelen elektrik gücünün birden fazla dağıtım merkezi arasında bölünmesinin gerektiği yerlerde kullanılır. aşağı akış devreleri.
PC konfigürasyonu, onaylanan standartlara bağlı olarak Emax, MT, 3WN, AH ve ME serisi devre kesicileri barındırabilir. elektrik tasarımı.
Seçimde anma akımı, kısa devre kapasitesi, besleyici özellikleri, koruma koordinasyonu, ve bağlı ekipmanın gereksinimleri.
Motorlu ağır endüstriyel sistemler önemli miktarda reaktif güç talebi oluşturabilir. Bu tür kurulumlar için güç faktörü telafi, alçak gerilim elektrik tasarımının bir parçasını oluşturabilir.
Kompanzasyon kabini manuel, otomatik veya uzaktan güç faktörü kompanzasyonu için yapılandırılabilir.
Konfigürasyonu müşterinin yük özelliklerine ve elektrik yönetimine göre belirlenebilir Her proje için aynı tazminat düzenlemesini kullanmak yerine gereksinimleri karşılayın.
Ekipman farklı yük yapılarına sahip elektrik sistemlerine uyarlanabilir.
Birden fazla üretim hattına sahip fabrikalar, motorlar, yardımcı ekipmanlar ve genel cihazlar için ayrı çekmece üniteleri kullanabilir. güç devreleri.
Pompalar, kompresörler, fanlar ve diğer proses ekipmanları özel motor kontrol devreleri aracılığıyla düzenlenebilir.
Büyük üretim tesisleri, birden fazla yüksek güçlü ekipman ve motor için merkezi düşük voltaj dağıtımını kullanabilir besleyiciler.
Demiryolu tesisleri, terminaller ve destekleyici altyapı, kabini ekipman güç dağıtımı ve yardımcı elektrik sistemleri.
Ticari ve konut binaları, merkezi bir dağıtım içerisinde birden fazla alçak gerilim besleyicisini düzenleyebilir sistem.
Enerji santralleri ve enerji projeleri, dağıtım, motor kontrolü ve kompanzasyon fonksiyonlarını aşağıdakilere göre yapılandırabilir: yardımcı elektrik yükleri.
| Öğe | Şartname |
| Ürün Tipi | Alçak Gerilim Çekmeceli Tip Hücre |
| Nominal Çalışma Gerilimi | ≤660V |
| Nominal Frekans | 50Hz / 60Hz |
| Ana Fonksiyonlar | Güç Dağıtımı / Motor Kontrolü / Güç Faktörü Kompanzasyonu |
| PC Yapılandırması | Emax / MT / 3WN / AH / ME Serisi Devre Kesiciler |
| MM Yapılandırması | Büyük ve Küçük Çekmeceler |
| MCC Ana Anahtarlama | Yüksek Kırılan MCCB / Sigortalı Döner Yük Şalteri |
| Tazminat | Manuel / Otomatik / Uzaktan |
| Standart İrtifa | ≤2000m |
| Ortam Sıcaklığı | -5°C ila +40°C |
| 24 Saatlik Ortalama Sıcaklık | ≤+35°C |
| Taşıma ve Depolama | -25°C ila +55°C |
| Kısa Süreli Sıcaklık | ≤24 saat boyunca +70°C'ye kadar |
| Uygulanabilir Frekans | Alternatif Akım 50–60Hz |
Standart çalışma ortamı, ortalama olarak -5°C ile +40°C arasında bir ortam sıcaklığına sahip olmalıdır. 24 saat boyunca sıcaklık +35°C'yi aşmamalıdır.
Maksimum +40°C ortam sıcaklığında bağıl nem %50'yi geçmemelidir. Daha yüksek nem kabul edilebilir daha düşük sıcaklıklarda, örneğin +20°C'de %90'a kadar. Yoğuşma nedeniyle sıcaklık değişimleri dikkate alınmalıdır. meydana gelebilir.
Standart yükseklik ≤2000m'dir.
Taşıma ve depolama sırasında ekipman -25°C ile +55°C arasındaki sıcaklıklara kısa süreli olarak dayanabilir. 24 saati aşmayan bir süre boyunca +70°C'ye kadar maruz kalma.
Açık denizdeki petrol sondaj platformları ve nükleer enerji santralleri dahil olmak üzere özel uygulamalar, ayrı bir teknik gerektirir. Üretici ile son kullanıcı arasındaki değerlendirme ve anlaşma.
Cas-space Roket Fırlatma Projesi, Usune elektrikli ekipmanı için bir mühendislik referansıdır.
Roket fırlatma altyapısı, ekipman sistemleri, yardımcı sistemler de dahil olmak üzere çeşitli destekleyici elektrik yüklerini içerir. tesisler ve altyapı hizmetleri. Bu tür tesisler açık devre organizasyonu ve güvenilir gerektirir Farklı operasyonel alanları desteklemek için elektrik dağıtımı.
Projenin elektrik sistemi kapsamında Usune ekipmanları uygulanarak tedarik konusunda pratik deneyim sağlandı. özel altyapı için şalt sistemi.
Proje aynı zamanda kabin konfigürasyonunun gerçek elektrik mimarisine uyarlanmasının önemini de ortaya koyuyor tekdüze bir düzenlemeye güvenmek yerine bir tesisin.
Usune'un üretim ve yönetim sistemi ISO 9001, ISO 14001 ve ISO 45001 tarafından desteklenmektedir.
Ekipman, GB 7251.1, JB/T 9961 dahil olmak üzere geçerli IEC ve GB gerekliliklerine uygun olarak üretilmiştir ve alçak gerilim şalt ve kontrol donanımı düzenekleri için ilgili uluslararası gereklilikler.
Sevkiyattan önce, bitmiş kabin fabrika incelemesine ve rutin testlere tabi tutulur. İlgili test raporları ve teknik dokümantasyon proje gereksinimlerine göre temin edilebilir.
Tedarik ekipleri için en önemli adım, üretim öncesinde elektrik konfigürasyonunun doğrulanmasıdır.
Alçak Gerilim Çekmeceli Tip Şalt Kabini sadece yük listesine göre değil, gerçek yük listesine göre seçilmelidir. kabinin nominal voltajı.
Usune şunları onaylamanızı önerir:
| Müşteri Bilgileri | Neden Önemlidir? |
| Sistem Gerilimi | Temel elektrik tasarımını belirler |
| Gelen Akım | Gelen kapasiteyi belirler |
| Besleyici Sayısı | Çekmece miktarını belirler |
| Motor Adeti | MM gereksinimlerini belirler |
| Motor Değerleri | Çekmece ve anahtarlama seçimini belirler |
| Kısa Devre Seviyesi | Koruma gereksinimlerini belirler |
| Tazminat Gereği | Kompanzasyon kapasitesini belirler |
| Kurulum Ortamı | Çalışma koşullarını doğrular |
| Tek Hat Şeması | Son kabin konfigürasyonunu destekler |
Teklif aşamasında bu ayrıntıların sağlanması, Usune'un teklife daha iyi uyan bir konfigürasyon hazırlamasına olanak tanır. müşterinin gerçek elektrik sistemi.
| HAYIR. | Öğeler | Birim | Yük kesici anahtar ünitesi | kombinasyon ünitesi | Devre kesici ünitesi | |
| 1 | Nominal gerilim | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Nominal frekans | Hz. | 50 | 50 | 50 | |
| 3 | Nominal akım | A | 630 | 125 (sigorta akımına bağlıdır) | 630 | |
| 4 | Nominal yalıtım seviyesi | 1 dak Frekans basınca dayandı | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Aydınlatma darbesi dayanım gerilimi | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Nominal kısa devre dayanım akımı | kA/s | 25/4 | —— | 25/4 | |
| 6 | Nominal tepe dayanım akımı | KA | 63 | —— | 63 | |
| 7 | Nominal kısa devre yapma akımı | KA | 63 | HV sigortasıyla sınırlıdır | 63 | |
| 8 | Nominal kısa devre kesme akımı | KA | —— | HV sigortasıyla sınırlıdır | 25/25 | |
| 9 | Nominal iletim akımı | A | —— | 1700/1400 | —— | |
| 10 | Nominal aktif yük kesme akımı | A | 630 | —— | —— | |
| 11 | Nominal kapalı çevrim kesme akımı | A | 630 | —— | 630 | |
| 12 | Mekanik ömür | yük kesme anahtarı/CB | Kez | 10000 | 10000 | 20000 |
| İzolasyon/toprak anahtarı | 5000 | 5000 | 5000 | |||
| 13 | Devre direnci | μΩ | ≤150 | —— | ≤150 | |
| 14 | Nominal şarj basıncı (20°C gösterge basıncı) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Gazın yıllık bağıl kaçak oranı | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP koruma derecesi | Dolap | IP4X | IP4X | IP4X | |
| Gaz deposu | IP67 | IP67 | IP67 | |||

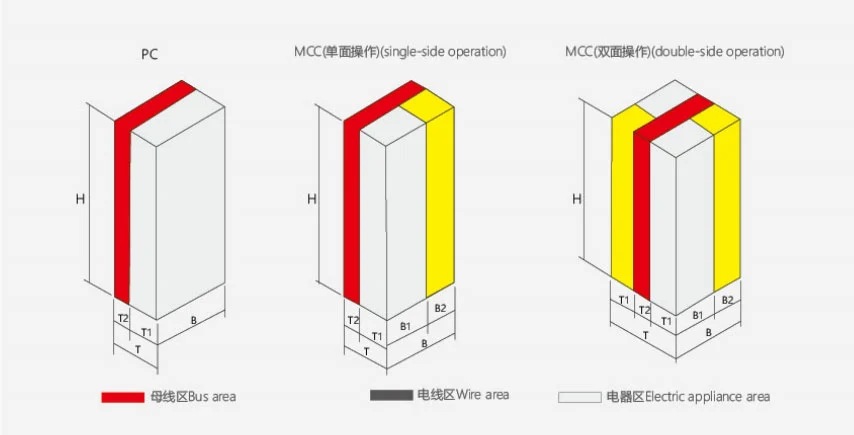

| Yükseklik | Genişlik | Derinlik | Not | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Tek taraflı çalışma |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Çift taraflı çalışma |
Kabin, standartlaştırılmış kabin yapıları ve fonksiyonel bileşenler kullanılarak fabrikada monte edilir.
Üretim süreci bileşen incelemesini, yapısal montajı, çekmece kurulumunu, elektrik kablolarını, fonksiyonel birim denetimi ve rutin testler.
Bu fabrika bazlı montaj süreci, son kabin konfigürasyonunun onaylanmış standartlarla karşılaştırılarak kontrol edilmesine olanak sağlar. Sevkiyat öncesi teknik gereksinimler.
Ekipman, nominal çalışma voltajı 660V ve altında olan AC sistemler için tasarlanmıştır.
Çekmece düzenlemesi, bireysel elektrik devrelerinin ayrı işlevsel birimler halinde düzenlenmesine olanak tanır. büyük dağıtım sistemlerinin yönetilmesini ve yapılandırılmasını kolaylaştırır.
Evet. MCC konfigürasyonu, motor kapasitesi ve devre gereksinimlerine göre hem büyük hem de küçük çekmeceleri kullanabilir.
Onaylanan projeye göre PC konfigürasyonunda Emax, MT, 3WN, AH ve ME serisi devre kesiciler kullanılabilir. tasarım.
Evet. MCC bölümü birden fazla motor devresi için özel olarak tasarlanmıştır ve farklı çekmecelerle yapılandırılabilir boyutlar.
Evet. Manuel, otomatik ve uzaktan kompanzasyon fonksiyonları proje gereksinimlerine göre yapılandırılabilir.
Usune, ISO 9001, ISO 14001 ve ISO 45001 yönetim sistemleri kapsamında faaliyet göstermektedir. Ürünler uygun olarak üretilmektedir. Geçerli IEC ve GB standartları ve geçerli yapılandırmalar için CE sertifikası mevcuttur.
Evet. Çekmece miktarı, devre düzeni, kesici seçimi, MCC konfigürasyonu ve kompanzasyon fonksiyonları müşterinin elektrik gereksinimlerine göre belirlenir.
En yararlı bilgiler arasında sistem voltajı, gelen akım, besleyici sayısı, motor miktarı ve değerleri yer alır. kısa devre seviyesi, kompanzasyon gereksinimleri, kurulum ortamı ve elektriksel tek hat şeması.
Usune, birden fazla güç devresinin düzenlenmesi gereken elektrik sistemleri için alçak gerilim anahtarlama donanımı sağlar merkezi bir kabine içinde.
Alçak Gerilim Çekmece Tipi Şalt Kabini tedarik eden müşteriler için Usune, elektrik yükünü değerlendirebilir yapısı, uygun çekmece konfigürasyonlarının seçilmesi, bileşen seçiminin koordine edilmesi, fabrika montajının tamamlanması ve test etmek ve proje teslimatı için teknik dokümantasyon sağlamak.
