Alçak Gerilim Sabit Tip Şalt Kabini

Usune GGD Alçak Gerilim Sabit Tip Şalt Kabini, AC 50Hz güç dağıtım sistemleri için özel olarak tasarlanmıştır. 380V nominal çalışma voltajına ve 3150A'ya kadar nominal çalışma akımına sahip. Çekirdek kontrol merkezi olarak hizmet eder Güç, aydınlatma ve dağıtım ekipmanları için, güç dağıtım işlevlerini istikrarlı ve verimli bir şekilde gerçekleştiriyor.

Enerji sektörlerinin, uzman kullanıcıların ve tasarım birimlerinin ihtiyaçlarına yanıt vermek üzere geliştirilen bu ürün, gelişmiş özelliklere sahiptir. teknolojisidir ve geleneksel alçak gerilim şalt sistemine göre ideal bir yükseltmedir. Önde gelen bir Çinli firmanın temel ürünü olarak Üretici, güvenilir performansı, güvenli çalışmayı ve uygun bakımı bir araya getirerek onu tercih edilir hale getiriyor Güvenilir bir alçak gerilim güç dağıtım tedarikçisi arayan küresel kullanıcıların tercihi. Üretimden yararlanmak Gelişmiş Çin fabrikalarının yetenekleri, kalitesi garantilidir.

Alçak gerilim şalt sistemi

Orta gerilim şalt sistemi

Temel Teknik Parametreler

1. Nominal Frekans: 50Hz
2. Nominal Çalışma Gerilimi: 380V AC
3. Nominal Çalışma Akımı: 3150A'ya kadar
4. Geçerli Standartlar: IEC439, GB 7251, IEC60056, vb.
5. Koruma Derecesi: IP30–IP54 (Özelleştirilebilir)
6. Kırma Kapasitesi: Yüksek, mükemmel dinamik ve termal stabilite

Uyumluluk ve Kalite Güvencesi

1. Uluslararası Standartlar

Alçak Gerilim Sabit Tip Şalt Kabini, temel uluslararası elektrik standartlarına tamamen uygundur ve Küresel uygulanabilirlik ve güvenilirlik. Bu standartlar şunları içerir: IEC60056 (Yüksek Gerilim AC Devre Kesiciler), IEC60099 (AC Boşluksuz Metal Oksit Parafudrlar), IEC60129 (AC Bağlantı Kesme Anahtarları ve Topraklama Anahtarları), IEC60185 (Akım Transformatörleri), IEC60186 (Gerilim Transformatörleri) ve IEC60298 (1kV–50kV AC Metal Muhafazalı Şalt Cihazı).

2. Ulusal ve Endüstri Standartları

Şalt donanımı, aşağıdakiler de dahil olmak üzere Çin'in sıkı ulusal ve endüstri standartlarını karşılamaktadır: GB/T7251.12-2013 (Alçak gerilim şalt ve kontrol düzenekleri), GB1207 (Gerilim transformatörleri), GB1208 (Akım transformatörleri), GB50150-2006 "Elektrik Tesisatlarında Elektrikli Ekipmanların Kabul Testi Standardı" ve DL/T 5004-2004 "Teknik Güç Mühendisliğinde DC Sistemlerin Tasarımına İlişkin Şartname".

3. Titiz Test ve Denetim

- Görsel İnceleme: Kabinin tarzına ilişkin kapsamlı bir görsel ve boyutsal inceleme yapılır, boyutlar, yapısal tasarım, seçim, düzen, kablolama, kurulum süreci ve yüzey kaplaması İç bileşenlerin teknik gerekliliklere uygunluğunun sağlanması amacıyla kullanılır ve kayıtları tutulur.

- Fabrika Testi: Her şalt cihazı, mevcut ulusal ve Fabrikadan çıkmadan önce endüstri standartları ve ürünün doğru olduğundan emin olmak için orijinal test kayıtları sağlanır. Teslimattan önce standartları karşılar.

Çalışma Ortamı Gereksinimleri

1. Ortam Sıcaklığı: -5°C ila +40°C, 24 saatlik ortalama sıcaklık ≤ +35°C
2. Yükseklik: ≤ 2000m (iç mekan kurulumu)
3. Bağıl Nem: +40°C'de ≤ %50, düşük sıcaklıklarda gevşetilebilir (örn. +20°C'de ≤ %90), dikkate alındığında Sıcaklık değişimlerinden dolayı yoğuşma.
4. Kurulum Açısı: Dikey düzlemde açı ≤ 5°
5. Çevresel Gereksinimler: Şiddetli titreşim, darbe ve aşındırıcı maddelerden arındırılmış; özel gereksinimler Üretici ile müzakere edilebilir.

Temel Performans Avantajları

1. Yüksek Kırma Kapasitesi ve Güçlü Kararlılık

Büyük kısa devre akımlarına dayanabilen sağlam yapı ve aşırı koşullar altında kararlı çalışma elektriksel koşullar.

2. Esnek Yapılandırma

Modüler elektrik çözümleri çeşitli kombinasyonları destekler, birden fazla seri mevcuttur, farklı koşullara uyarlanabilir uygulama senaryoları.

3. Pratik ve Dayanıklı

Yeni yapı, yüksek koruma seviyesi, toza, neme ve darbeye dayanıklı, servis ömrünü uzatır.

4. Güvenli ve Bakımı Kolay

Net düzen, kolayca erişilebilen bileşenler, rahat çalışma, arıza sürelerinin azaltılması ve bakımın basitleştirilmesi. 5. Geniş Uygulanabilirlik: Enerji santralleri, trafo merkezleri, fabrikalar, ticari binalar ve altyapı projeleri.

Gerçek Dünya Uygulama Durumları

Durum 1: Büyük Bir Kömür Madeni İçin Elektrik Dağıtım Projesi

1. Projenin Arka Planı: Büyük bir kömür madenciliği grubunun, güvenilir bir düşük voltajlı enerji dağıtım sistemine ihtiyacı vardı. toz, nem gibi zorlu ortamlarla karşı karşıya kalan yeraltı madencilik ekipmanları ve yüzey tesisleri titreşim.
2. Çözüm: Usune, IP54 ile özelleştirilmiş 36 adet GGD serisi Alçak Gerilim Sabit Tip Şalt Kabini sağladı koruma ve titreşime dayanıklı kurulum.
3. Uygulama Sonuçları: Büyük elektrik arızaları olmadan 5 yıldan fazla istikrarlı çalışma; bakım sıklığı eski ekipmanlara kıyasla %30 oranında azaltılmıştır; Elektrik güvenliği kazası yok, madencilik verimliliği artıyor.

Durum 2: Kentsel Trafo Merkezi İyileştirme Projesi

1. Proje Arka Planı: Bir belediye trafo merkezinin eskimiş güç dağıtım sistemini yenilemesi gerekiyordu. Konut sakinlerinin ve işletmelerin elektrik ihtiyaçlarını karşılamak için artan güç kaynağı kapasitesi ve güvenilirliği.
2. Çözüm: Akıllı izlemeyi entegre eden, 3150A nominal akıma sahip Usune GGD şalt sistemi kullanıldı ve koruma fonksiyonları.
3. Uygulama Etkileri: Güç dağıtım kapasitesi %40 artırılarak en yüksek güç talebi karşılandı; arıza tepki süresi %60 oranında azaltılarak elektrik kesintisi süresi kısaltılır; Devlet Şebeke standartlarıyla uyumlu, mükemmel sonuçlar elde ediyor kabul.

Teknik Özellikler

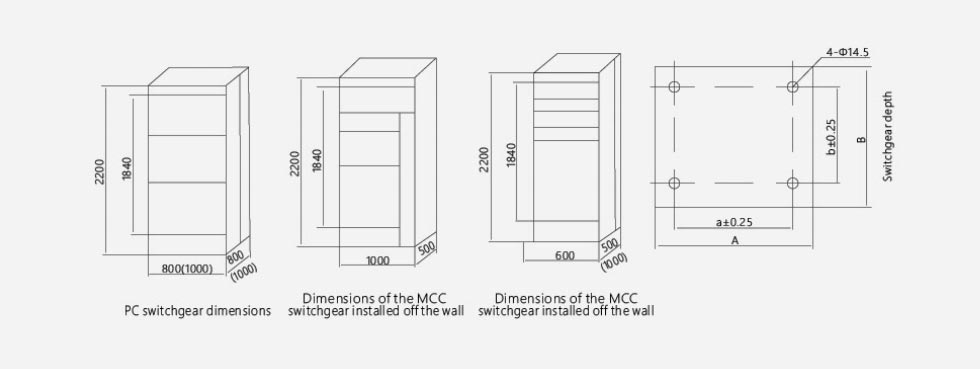

Ürün Dış Boyutu

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: Usune GGD Alçak Gerilim Sabit Tip Şalt Kabininin koruma sınıfı nedir ve nasıl uyarlanır? farklı ortamlara mı?

C: Standart koruma derecesi IP30'dur ve IP54'e kadar özelleştirilebilir. Daha yüksek koruma dereceleri (örn. IP54) tozdur ve neme dayanıklı, madenlere, fabrikalara ve nemli ortamlara uygun; aşındırıcı ortamlar için, özelleştirilmiş ihtiyaçları karşılamak için korozyon önleyici kaplamalar ve özel malzemeler mevcuttur.

S2: Ürünün ömrü nedir ve hangi rutin bakım gereklidir?

C: Normal servis ömrü 15-20 yıldır. Rutin bakım şunları içerir: üç ayda bir toz temizliği, bağlantı elemanlarının kontrolü ve bileşenin çalışma durumu; yıllık kapsamlı izolasyon direnci testi ve koruma fonksiyonu kalibrasyon. Doğru bakım servis ömrünü uzatabilir ve istikrarlı çalışmayı sağlayabilir.

S3: Usune, özel voltaj/akım veya yapılar için özelleştirilmiş çözümler sağlayabilir mi?

C: Evet. Profesyonel bir üretici olarak tam kişiselleştirme hizmetleri sunuyoruz: nominal voltajın ayarlanması (220V/400V) ve güncel (3150A'ya kadar), boyutların, bileşen düzeninin ve fonksiyonların değiştirilmesi; mühendislik ekibimiz çalışacak IEC/GB standartlarına uygun özelleştirilmiş çözümler tasarlamak için yakın bir şekilde bir araya geliyoruz.
