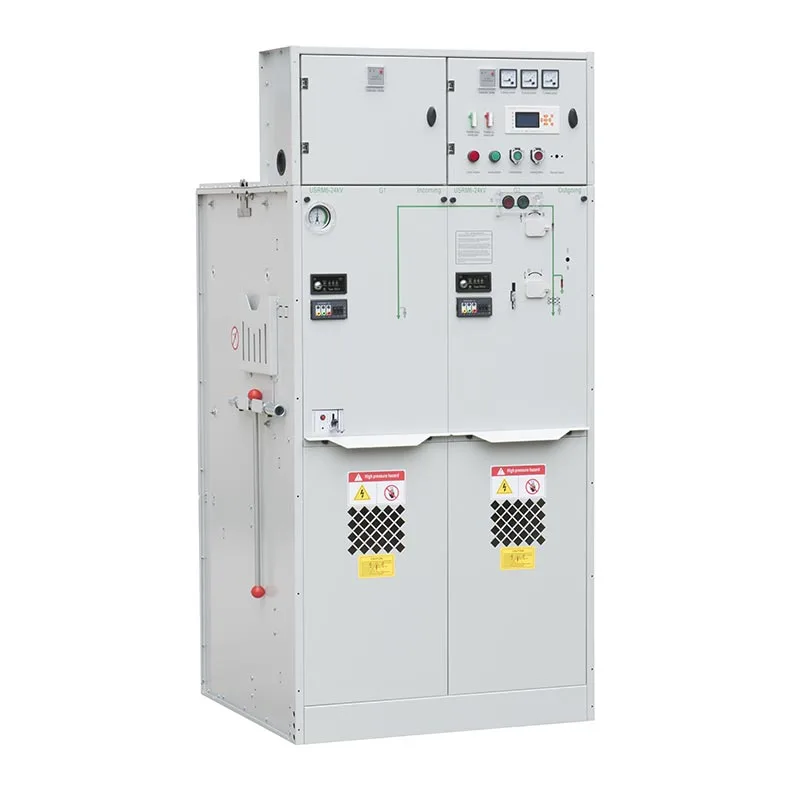

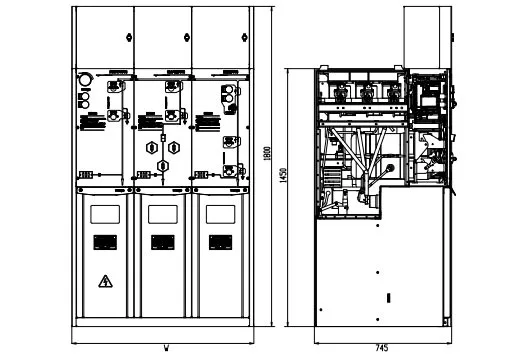

Tamamen izole edilmiş ve kapalı ana devre, IP67 paslanmaz çelik gaz tankı, genişletilebilir bara sistemi ve güvenilir çalışma mekanizması, Usune 630A Gaz Yalıtımlı Şalt Cihazı endüstriyel tesisler, trafolar için uygundur Kompakt kurulum, güvenlik gerektiren trafo merkezleri, halka ana ağlar, ticari tesisler ve altyapı projeleri ve uzun vadeli güvenilirlik önemlidir.
Farklı güç dağıtım projeleri, farklı anahtarlama, koruma ve ölçüm fonksiyonları gerektirir. USRM6 serisi, C, F, V, M ve PT modüllerinin gerçek ağ tasarımına göre birleştirilmesine olanak tanır. Altı standarda kadar fonksiyonel üniteler tek bir SF6 yalıtım gaz tankına entegre edilebilirken, genişletilebilir üniteler bir SF6 izolasyon gazı tankına bağlanabilir. tamamen yalıtılmış ve kapalı bara konnektörleri.
630A konfigürasyonu, daha yüksek akım taşıma gerektiren orta gerilim dağıtım sistemleri için tasarlanmıştır. yeteneği. Gelen ve giden fiderler, trafo bağlantıları, ring ağları ve diğerleri için yapılandırılabilir. Müşterinin elektrik sistemine göre dağıtım düzenlemeleri.
Ana bara ve birincil anahtarlama bileşenleri, IP67'ye sahip paslanmaz çelik kaynaklı bir gaz tankının içine yerleştirilmiştir. koruma. Bu yapı, dahili elektrikli bileşenlerin tozdan, su girişinden, yoğuşmadan ve nemden yalıtılmasına yardımcı olur. diğer dış çevresel etkiler, şalt sistemini zorlu kurulum ortamlarına uygun hale getirir.
Birincil devre, gaz tankının içinde yer alır ve yalıtımlı burçlar aracılığıyla harici devrelere bağlanır. ve tamamen yalıtılmış ayrılabilir konektörler, enerjili bileşenlere doğrudan maruz kalmayı azaltır. Sistem aynı zamanda azaltılmasına yardımcı olmak için bir basınç tahliye cihazı, basınç tahliye kanalı ve mekanik kilitleme sistemi içerir operasyonel riskleri ortadan kaldırır ve hatalı anahtarlama işlemlerini önler.
Usune, USRM6 serisi için yaylı çalıştırma mekanizmasını bağımsız olarak geliştirir ve tasarlar. Mekanizma Mekanik tutarlılığı geliştirmek için tasarım, üretim ve devreye alma süreçleri aracılığıyla kontrol edilir, çalışma istikrarı ve uzun vadeli güvenilirlik.
C ünitesi yük anahtarlama ve dağıtım kontrolü için tasarlanmıştır. Gelen ve giden besleyici için uygundur Güvenilir yük anahtarlamanın gerekli olduğu uygulamalar ve halka ağ sistemleri.
F ünitesi, anahtarlama ve koruma fonksiyonları sağlamak için yük kesme anahtarını sigortalarla birleştirir. Özellikle Kompakt koruma ekipmanı gerektiren transformatör besleyici uygulamaları için uygundur.
V ünitesi, kapsamlı anahtarlama ve koruma fonksiyonları gerektiren uygulamalar için bir devre kesici kullanır. öyle Devre kesintisi ve koruma koordinasyonunun önemli olduğu fiderler ve dağıtım noktaları için uygundur.
M ünitesi, elektriksel ölçüm ve ölçüm gereksinimleri için özel bir konfigürasyon sağlar. Olabilir Tam bir orta gerilim dağıtım sistemi oluşturmak için diğer fonksiyonel modüllerle entegre edilmiştir.
PT ünitesi, bara gerilimi ölçümü ve ilgili izleme gereksinimleri için tasarlanmıştır. İle birleştirilebilir diğer modüller elektrik sistemi tasarımına göre.
| HAYIR. | Öğeler | Birim | Yük kesici anahtar ünitesi | kombinasyon ünitesi | Devre kesici ünitesi |
| 1 | Nominal gerilim | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominal frekans | Hz. | 50 | 50 | 50 |
| 3 | Nominal akım | A | 630 | 125 (sigorta akımına bağlıdır) | 630 |
| 4 | Nominal yalıtım seviyesi‑1dak Frekans dayanım gerilimi‑Faz arası, toprak | kV | 42/65 | 42/65 | 42/65 |
| Nominal yalıtım seviyesi‑1dak Frekans dayanım voltajı‑izolasyon mesafesi | kV | 48/79 | 48/79 | 48/79 | |
| Nominal yalıtım seviyesi‑1dak Frekans dayanım gerilimi‑Kontrol ve yardımcı devre | kV | 2/2 | 2/2 | 2/2 | |
| Nominal yalıtım seviyesi‑Aydınlatma darbe dayanım gerilimi‑Faz arası, toprak | kV | 75/125 | 75/125 | 75/125 | |
| Nominal yalıtım seviyesi‑Aydınlatma darbesi dayanım gerilimi‑izolasyon mesafesi | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominal kısa devre dayanım akımı | kA/s | 25/4 | —— | 25/4 |
| 6 | Nominal tepe dayanım akımı | KA | 63 | —— | 63 |
| 7 | Nominal kısa devre yapma akımı | KA | 63 | HV sigortasıyla sınırlıdır | 63 |
| 8 | Nominal kısa devre kesme akımı | KA | —— | HV sigortasıyla sınırlıdır | 25/25 |
| 9 | Nominal iletim akımı | A | —— | 1700/1400 | —— |
| 10 | Nominal aktif yük kesme akımı | A | 630 | —— | —— |
| 11 | Nominal kapalı çevrim kesme akımı | A | 630 | —— | 630 |
| 12 | Mekanik ömür yükü kesme anahtarı/CB | Kez | 10000 | 10000 | 20000 |
| Mekanik ömür-İzolasyon/toprak anahtarı | Kez | 5000 | 5000 | 5000 | |
| 13 | Devre direnci | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominal şarj basıncı（20°C gösterge basıncı） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gazın yıllık bağıl kaçak oranı | % | 0.05 | 0.05 | 0.05 |
| 16 | IP koruma derecesi - Kabin | IP4X | IP4X | IP4X | |
| IP koruma derecesi‑Gaz tankı | IP67 | IP67 | IP67 |
USRM6 serisinin en büyük avantajı farklı dağıtım ağı yapılarına uyum sağlayabilmesidir. Müşteriler Yük anahtarlama için C üniteleri, trafo koruması için F üniteleri, devre kesici korumasının olduğu V üniteleri kullanılabilir. ölçüm ve voltaj ölçümü gerektiğinde M veya PT birimleri.
Halka ana ağ uygulamaları için, farklı modüller bir halka ana kabini oluşturacak şekilde birleştirilebilir. Gelecekteki genişleme Gerektiğinde, tamamen yalıtılmış ve kapalı bara konnektörleri, kabloyu değiştirmeden ek ünitelerin bağlanmasına olanak sağlar. temel şalt platformu.
Paslanmaz çelik gaz tankı IP67 koruması sağlayarak toz ve suyun ana üniteye girmesini önlemeye yardımcı olur. ekipman bölmesi. Kapalı yapı aynı zamanda su baskını ve yoğuşmaya karşı kısa süreli koruma sağlar.
Bu tasarım endüstriyel tesisler, yer altı trafo merkezleri ve nem, toz veya çevresel kirlilik geleneksel elektrikli ekipmanı etkileyebilir.
| Önemli Husus | Usune 630A Gaz Yalıtımlı Hücre | Geleneksel Hava Yalıtımlı Hücre |
| Birincil Devre | Tamamen gaz tankına kapalı | Çevredeki ortama daha fazla maruz kalma |
| Koruma | IP67 gaz tankı | Kurulum koşullarına daha fazla bağımlı |
| Yapılandırma | C/F/V/M/PT modüler kombinasyonu | Genellikle sabit kabin konfigürasyonu |
| Genleşme | Genişletilebilir yalıtımlı bara bağlantısı | Ek kurulum alanı gerektirebilir |
| Kurulum | Kompakt yapı | Genellikle daha fazla açıklık gerektirir |
| Çevresel Uyumluluk | Toz ve nemin etkisi azaltıldı | Çevre koşullarına daha fazla bağımlı |
| Emniyet | Kapalı birincil devre ve mekanik kilitleme | Koruma ekipman yapısına bağlıdır |
Çoklu fider ve trafo bağlantısı olan fabrikalar için müşteriler C, F ve V ünitelerini ihtiyaca göre birleştirebilir. farklı devre fonksiyonları. Modüler yapı sistem konfigürasyonunu basitleştirirken kapalı birincil devre endüstriyel ortamlarda güvenilir çalışmayı destekler.
Montaj alanının sınırlı olduğu durumlarda kompakt gaz yalıtımlı yapı anahtarlama, koruma ve ölçüme olanak sağlar fonksiyonların daha küçük bir alana entegre edilmesi. Proje özel ihtiyaç duyduğunda M ve PT üniteleri eklenebilir. ölçüm fonksiyonları.
Halka ağ uygulamaları için, birden fazla işlevsel modül bir halka ana kabini oluşturacak şekilde birleştirilebilir. genişletilebilir bara sistemi, dağıtım ağının gelecekte genişletilmesi gerektiğinde ek esneklik sağlar.
Bir üretim müşterisi orta gerilim dağıtım yükseltmesi için Usune 630A Gaz Yalıtımlı Şalt Cihazını seçti. müşteri kompakt kurulum, güvenilir çalışma ve gelecekteki genişlemeye odaklanmıştır. Başvuru sonrasında müşteri Sistem entegrasyonunu basitleştiren ve alanı iyileştiren modüler C/F/V/M/PT konfigürasyonunu takdir ettim kullanım.
Bir halka ana dağıtım projesi için müşteri esnek anahtarlama ve koruma fonksiyonlarına ihtiyaç duyuyordu. USRM6 serisi, genişletilebilir modül kombinasyonları ve yalıtımlı bara bağlantıları sayesinde ihtiyacı karşıladı. Müşteri istikrarlı çalışmasını, kompakt tasarımını ve kullanışlı sistem genişletme yeteneğini tanıdı.
Yüksek nemli bir ortamda çalışan bir müşteri, IP67 özelliği nedeniyle Usune Gaz Yalıtımlı Şalt Cihazını seçti Kapalı gaz tankı tasarımı. Müşteri neme, yoğuşmaya ve dış etkenlere karşı geliştirilmiş korumayı takdir etti kirlenmeyi önleyerek bakım gereksinimlerinin azaltılmasına yardımcı olur.
Zhejiang Usune Electric Co, Ltd. ISO 9001 Kalite Yönetim Sistemi, ISO'ya göre yönetim sistemleri kurmuştur. 14001 Çevre Yönetim Sistemi ve ISO 45001 İş Sağlığı ve Güvenliği Yönetim Sistemi.
Farklı uluslararası pazar gereksinimlerini karşılamak için Usune orta gerilim şalt ürünleri, ilgili testlerden geçmiştir. CE sertifikası alan geçerli ürünlerle IEC ve GB standart tip testleri. Bu sertifikalar ve kalite yönetim sistemleri tutarlı üretim kalitesini destekler ve teknik süreç boyunca müşterilere dokümantasyon sağlar. değerlendirme ve proje alımı.
Zhejiang Usune Electric Co, Ltd. modüler şalt sistemi tasarımını, tamamen kapalı IP67 gaz yalıtımını, esnekliği birleştirir Güvenilir orta gerilim dağıtım çözümleri sağlamak için fonksiyonel konfigürasyonlar ve kalite yönetimi.
630A Elektrik Paneli Gaz Yalıtımlı Şalt Cihazı satın alan müşteriler için Usune uygun konfigürasyonlar sağlayabilir anahtarlama fonksiyonlarına, koruma gereksinimlerine, ölçüm gereksinimlerine, bara düzenlemelerine ve kurulumuna göre koşullar. Bu, müşterilerin gerçek güçlerine göre kompakt ve esnek bir şalt sistemi kurmalarına olanak tanır dağıtım gereksinimleri.
630A, şalt sisteminin nominal akım konfigürasyonunu ifade eder. Gerçek çalışma akımı, voltaj seviyesi ve Elektrik konfigürasyonu müşterinin dağıtım sistemine ve projesine göre seçilmelidir. gereksinimleri.

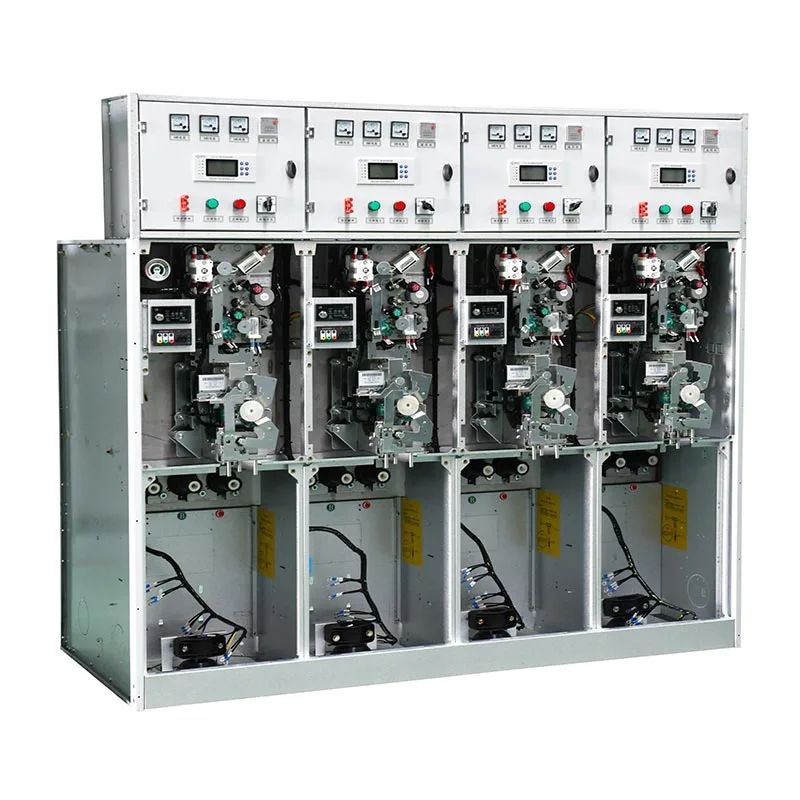

Sistem, C Yük Ayırıcı Ünitesi, F Yük Ayırıcı + Sigorta Kombinasyonu Ünitesi, V Devre Kesici Ünitesi, M'yi desteklemektedir. Ölçüm Ünitesi ve PT Busbar PT Ünitesi. Bu modüller gerekli güç dağıtımına göre birleştirilebilir işlevler.
Bir SF6 izolasyon gazı tankı içerisinde altı adede kadar standart modül ünitesi oluşturulabilir. Genişletilebilir konfigürasyonlar da tamamen yalıtılmış ve kapalı bara konnektörleri aracılığıyla sağlanır.
Gaz deposu, ana devrenin tozdan, su girişinden korunmasına yardımcı olan IP67 koruma derecesine sahiptir. yoğunlaşma ve kısa süreli su baskını koşulları.
