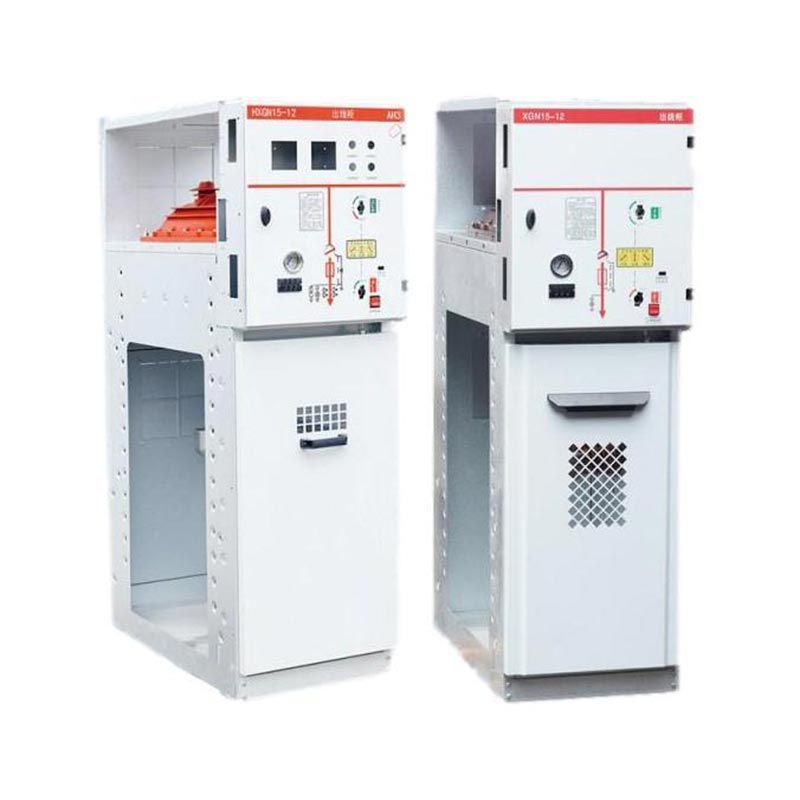

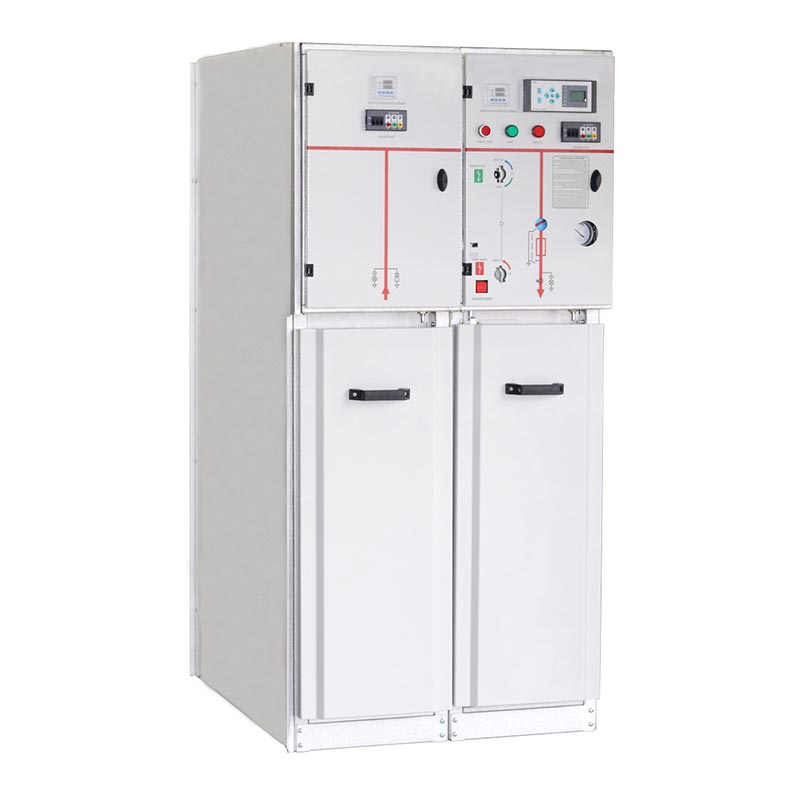

630a Sf6 Halka Ana Ünitesi

USUNE 630a Sf6 Halka Ana Ünitesi, bağımsız olarak yüksek performanslı bir orta gerilim güç dağıtım ekipmanıdır Zhejiang Yousi Electric Co., Ltd. (Ar-Ge'yi entegre eden profesyonel bir üretici, elektrikli ekipmanların üretimi ve satışı). Bu ürün, kutu tipi sabit metal kapalı bir yapıya sahiptir. Yalıtım ve ark söndürme ortamı olarak SF6 gazı. SF6 gaz yalıtımlı anahtar sigortalarıyla donatılmış olduğundan öncelikli olarak kullanılır. Maksimum anma gerilimi 36kV ve anma akımı 630A olan ikincil dağıtım ağlarında mükemmel şekilde uyarlanabilir AC 50/60Hz güç sistemlerinin güç kaynağı gereksinimlerine uygundur.

Çin'in elektrikli ekipman sektörünün lider tedarikçisi olan USUNE, yüksek kaliteli üretim felsefesine bağlı kalmaktadır. Bu 630A SF6 halka ana ünitesi, şirketin sıkı kalite kontrolünün yapıldığı standart fabrikasında üretilmektedir. bileşenlerden bitmiş ürüne kadar tüm süreç boyunca uygulanarak ürün güvenilirliği sağlanır ve tutarlılık.

Temel Ürün Özellikleri

1. Kompakt ve Hafif Tasarım

630a SF6 Halka Ana Ünitesi kompakt bir yapıya ve hafif bir tasarıma sahiptir ve kurulum alanından etkili bir şekilde tasarruf sağlar ve nakliye ve kurulum maliyetlerinin azaltılması. Epoksi reçine kabuğu sıkı bir sızdırmazlık sağlayarak onu uygun hale getirir küçük makine odaları ve prefabrik trafo merkezleri gibi alan kısıtlaması olan senaryolar için saha iyileştirmesi uygulama esnekliği.

2. Mükemmel Yalıtım ve Ark Bastırma Performansı

Kapalı muhafaza, mükemmel yalıtım ve ark bastırma performansı sağlayan SF6 gazıyla doldurulmuştur. öyle Neme ve kirliliğe karşı oldukça dayanıklı olup, zorlu ortamlarda stabil çalışmaya olanak tanır ve neredeyse hiç bakım gerektirmeyen çalışma, sonraki bakım maliyetlerini önemli ölçüde azaltır.

3. Basit Kullanım ve Kolay Kurulum

630a SF6 Halka Ana Ünitesi, tüm kontrol fonksiyonlarının merkezileştirildiği bir ön uç kablo bağlantı tasarımına sahiptir. ön panel, işlem sürecini basitleştirir ve işlemi ve hata ayıklamayı kolaylaştırır. Hafifliği ve Kompakt tasarım, kurulumu daha verimli hale getirerek kurulumdan sonra hızlı dağıtıma olanak tanır.

4. Bol Aksesuarlar

Farklı ihtiyaçları karşılayacak şekilde röleler, transformatörler ve parafudrlar gibi çeşitli aksesuarlar donatılabilir. Çeşitli güç dağıtım senaryolarının işlevsel gereksinimleri, ürünün uyarlanabilirliğini ve pratikliğini artırır.

Uygulanabilir Senaryolar

USUNE 630a SF6 Halka Ana Ünitesi, endüstriyel ve sivil kablo halka ağlarında ve güç kaynağı terminallerinde yaygın olarak kullanılmaktadır. Özellikle küçük ikincil trafo merkezleri, anahtarlama istasyonları, kentsel konut güç dağıtımı, sanayi ve madencilik işletmeleri, alışveriş merkezleri, havaalanları, metrolar, rüzgar enerjisi üretimi, hastaneler, stadyumlar, demiryolları ve diğer yerler, çeşitli senaryolar için güvenilir güç kaynağı sağlar.

Çalışma Koşulları

Kararlı ve güvenli çalışmayı sağlamak için bu halka ana ünitesinin aşağıdaki gibi katı çevresel gereksinimleri vardır:

- Yükseklik: ≤1000mm
- Ortam Sıcaklığı: -35°C~45°C
- Bağıl Nem: Günlük ortalama %95'i aşmayan; aylık ortalama %90'ı geçmeyen
- Sismik Dayanım: Sismik yoğunluk 8 dereceyi aşmayan
- Çevresel Gereksinimler: Şiddetli titreşim, darbe, yangın, kimyasal korozyon ve patlama tehlikesi olmayan yerler.

Teknik Parametreler

Şalt yapısı ve konfigürasyonu

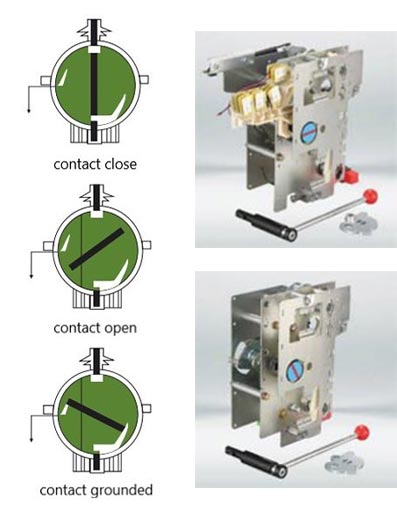

Çalışma mekanizması

(1) Çift fonksiyonlu tek yaylı çalıştırma mekanizması: K tipi

Anahtarlama fonksiyonu bir kol veya motorla bağımsız olarak çalıştırılır.
Zemin anahtarı işlevi, bir çalıştırma kolu kullanılarak bağımsız olarak açılır ve kapanır ve çalışma enerjisi, kontağı kapatmak veya bağlantısını kesmek için serbest bırakılan bir sıkıştırma yayı tarafından sağlanır.

(2) Çift fonksiyonlu çift yaylı çalıştırma mekanizması: Tip A

Anahtarlama fonksiyonu bir kol veya motor tarafından bağımsız olarak çalıştırılır ve çalışma enerjisi bir motor tarafından sağlanır. kontağı kapatmak için serbest bırakılan sıkıştırma yayı. Buton ile bağımsız açma kapama işlemi (0) veya açma ünitesi veya şönt açma cihazı.
Zemin şalteri fonksiyonu bir çalıştırma kolu ile bağımsız olarak çalışır ve çalışma enerjisi bir kontağı kapatmak veya bağlantısını kesmek için serbest bırakılan sıkıştırma yayı.

(3) İsteğe bağlı bileşenler

Tek elektrikle çalışma: AC 220V 110V; DC 220v 110v
Yardımcı anahtar
Bir şönt açma bobini (Tip A mekanizma): AC 220V 110V; DC 220v 110v
Bir sigorta sigortaları yardımcı gösterge anahtarı
Toprak arıza göstergesi

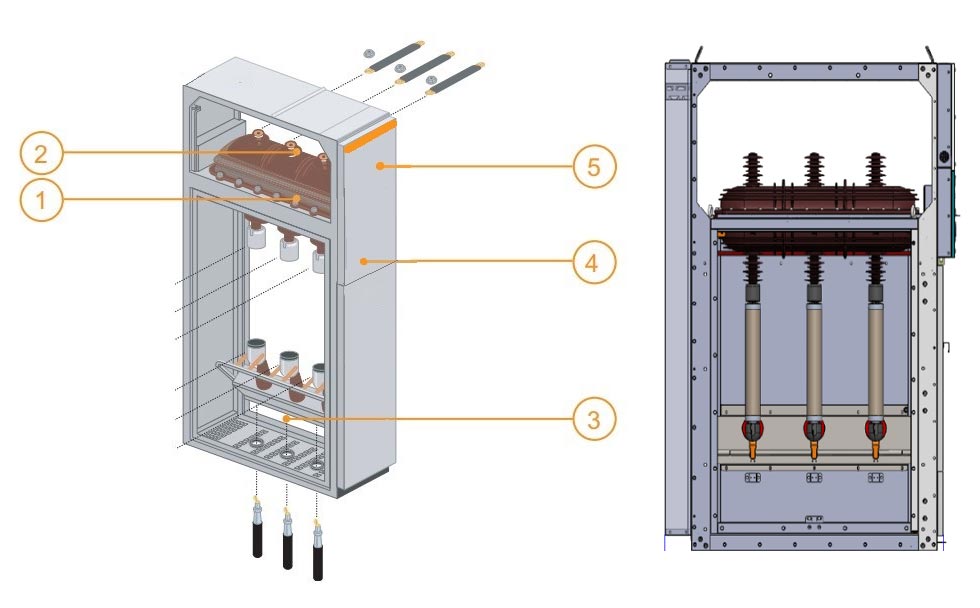

Anahtar ve sigorta koruma hücreleri

1 Şalt Cihazı SF6 ile doldurulmuş bir mahfazada anahtar ve topraklama anahtarı.
2 Bara'nın tümü aynı yatay düzlemde yer alır, böylece daha sonra pano genişletmelerine ve mevcut ekipmanlara bağlantıya olanak sağlanır.
3 Bağlantıya ön taraftan erişilebilir, alt anahtar ve topraklama anahtarı terminallerine veya alt sigorta tutucuya bağlantı. Bu bölme aynı zamanda koruma üniteleri için OG sigortalarının aşağısında bir topraklama anahtarı ile donatılmıştır.
4 Çalıştırma mekanizması, ayırıcıyı ve topraklama ayırıcısını çalıştırmak ve ilgili göstergeleri (pozitif kesme) harekete geçirmek için kullanılan elemanları içerir.
5 Bir terminal bloğunun (eğer motor seçeneği takılıysa), AG sigortalarının ve kompakt röle cihazlarının alçak gerilim kurulumu. Daha fazla alana ihtiyaç duyulursa panel yüksekliği artırılabilir.

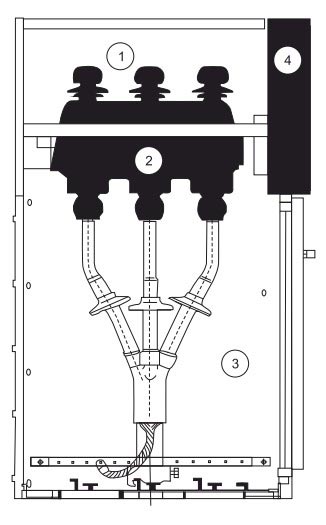

① Bara odası
② Ana şalter
③ Kablo odası
④ Çalıştırma mekanizması, kilitleme mekanizması ve alçak basınç kontrol odası

Tüm şalt dolabı üst ve alt iki üniteye ayrılabilir; kabinin üst ünitesi şunları içerir: bus odası, yük şalteri, işletme mekanizması odası ve alçak gerilim odası olup alt ünite kablodan ayrılmıştır. oda. Üst ünitenin tamamı değiştirilebilir.

◇ Bara odası

Busbar odası kabinetin üst kısmında düzenlenmiştir. Busbar odasında ana baralar bağlanır birlikte ve tüm şalt sırası boyunca ilerleyin.

◇ Yük kesme anahtarı

Anahtar odası, SFG tipi kükürt heksaflorür yük anahtarıyla donatılmıştır. Yük anahtarının kabuğu yapılır Epoksi reçine dökülüp, izolasyon ortamı olarak kükürt hekzaflorür (SF6) gazı ile doldurularak kabuk sağlanır. bir gözlem deliği ile. Anahtar odası donatılabilir

müşteri isteğine göre SF6 gaz yoğunluk ölçer veya alarm kontaklı gaz yoğunluğu.

◇ Kablo odası

Yük şalter kabini, esas olarak kablo bağlantısı için kullanılan geniş bir kablo odasına sahiptir; böylece tek damarlı veya üç damarlı kablolar en basit ekransız kablo başlığı kullanılarak bağlanabilir ve ayrıca yeterli alan da kullanılabilir. paratoner, akım trafosu, alt toprak anahtarı ve diğer bileşenleri barındırır. göre Standart tasarımda, dolap kapısında bir gözlem penceresi ve bir güvenlik kilitleme cihazı bulunur. Kablo odası alt plakası conta kapağı ve destek braketli uygun boyutta kablo kelepçesi ile. Kablo odası alt plakası ve kapı çerçevesi Kablo kurulumunu kolaylaştırmak için çıkarıldı.

◇ Çalıştırma mekanizması, kilitleme mekanizması ve alçak basınç kontrol odası

Kilitli mekanizma odası aynı zamanda kontrol paneli görevi de görüyor. Alçak gerilim odası yaylarla çalıştırılan bir sistemle donatılmıştır. konum göstergeli ve mekanik kilitleme cihazlı mekanizma ve ayrıca yardımcı donanımla da donatılabilir kontaklar, açma bobinleri, acil durum açma mekanizmaları, kapasitif canlı ekranlar, tuş kilitleri ve elektrikli çalıştırma cihazları. Aynı zamanda alçak basınç odası alanı kontrol devreleri, sayaçlar ve koruyucularla da donatılabilir. Röleler ve 750 mm genişliğindeki kabinde daha fazla aksesuar için iki özdeş düşük basınç odası bulunur.

Muhafaza yapılandırma parametresi

Gelen LBS

Trafo koruması

Ölçüm

Cbog ve .meter

Cb giden

Operasyon açıklaması

1. Kolun çalışması: Şalt donanımının önünde durun, kolun üst kısmını tutun ve ileri doğru itin, diğer elinizle kolun ucunu tutarak döndürün.
2.Güç kaynağından veya topraklamadan ayrılmadan önce kabin kapısının düzgün şekilde kapatıldığından emin olun.
3. Anahtar basınç göstergesi, güç açılıp kapatılmadan önce kontrol edilmelidir.

Güç açık

1. Kabin kapısının kapalı olduğunu doğrulayın. Kolu üst çalışma deliğine sokun ve ayırma freninin sesini duyana kadar saat yönünün tersine 180° döndürün. Panelin merkezi göstergesi yerinde; alt kapı kapalı ve topraklama anahtarı kapalı.
2. Çalıştırma kolunu alt çalıştırma deliğine yerleştirin ve kapanma sesini duyana kadar saat yönünde 180° döndürün; panelin merkezi göstergesi D konumundadır; anahtar açık olacak ve ardından güç kaynağı işlemi tamamlanacaktır.

Kapat

1.Kapatın: Çalıştırma kolunu alt çalıştırma deliğine yerleştirin ve sesini duyana kadar saat yönünün tersine 180° döndürün. fren sesini ayırma (Bir düğme varsa doğrudan kullanım düğmesi); panelin ortası konumunda, ardından anahtar kapalı olacak.
2.Kablo odasının elektriksel olarak nötr olmasını sağlamak için canlı ekranın açık olup olmadığını kontrol edin; çalıştırma kolunu takın Üst çalışma deliğine yerleştirin ve kapanma sesini duyana kadar saat yönünde 180° döndürün; merkezi gösterge panel konumunda ve alt kapının kilidi açık; topraklama anahtarı kapalı ve ardından elektrik kesintisi işlemi tamamlandı.

Taşıma ve depolama

Şalter kabini alt plakaya sabitlendiğinde forkliftle küreklenebilir. Alt tarafa sabitlenmediğinde şalter kabini bir bütün olarak kaldırılmalı veya taşınmalıdır, ancak herhangi bir zamanda dikey olarak taşınmalıdır. ve kabin içindeki bileşenlerin hasar görmesini önlemek için devrilmemelidir. Şalt donanımı (dış ambalajla bile) uzun süre dışarıda saklanmamalıdır.

Bakım

◇ Ring kabini normal şartlarda üç yıl boyunca bakım gerektirmez.

◇ Yük şalterinin tek yaylı ve çift yaylı çalışma mekanizmaları bakım gerektirmez ve herhangi bir yağlama gerektirir.

◇ Röle koruma cihazı, devreye alınmadan önce üreticinin gereksinimlerine göre kontrol edilecektir. operasyon.

◇ Halka ağ kabininin bakım döngüsü genellikle yılda bir kez yapılır ve özel bakım önlemleri aşağıdaki şekilde gerçekleştirilecektir:
(1) Tüm elektrik bağlantılarını (ana veriyolu, anahtarlar, kablolar, ölçüm cihazları) talimatlara göre sıkın. Kurulum talimatlarının gereksinimleri.
(2) Tüm bileşenleri (ana anahtar, yardımcı anahtar, tetikleme mekanizması, motor vb.) ve iletken görünümünü vakumlayın muayene.
(3) Toprak anahtarı dahil tüm anahtarlarda tek bir kapatma/açma işlemi gerçekleştirin.
(4) Sıralı elektrik bağlantısı için yardımcı kontrol güç kaynağını açın (uzaktan kumanda sinyali vermeyin). operasyon.

Mal siparişi ver

Şalter kabini fabrikadan çıktığında aşağıdaki belgeler ve ekler kabinle birlikte teslim edilecektir:

◇ Ürün yeterlilik sertifikası
◇ Ürün kullanım talimatları
◇ Ürün mühendisliği tasarım verileri
◇ Şalter dolabı aksesuarları:
◇ Her montaj kombinasyonu bir yük anahtarı çalıştırma koluyla donatılmıştır.

Kullanıcılar ürün sipariş ederken aşağıdaki bilgileri sağlamalıdır:

◇ Ana devre kablolama şeması ve özel teknik gereksinimler
◇ Şalt kurulum planı.
◇ Anahtar kabini bileşenlerinin model özellikleri ve yardımcı döngü, kontrol döngüsü şematik diyagramı (eğer gerekli)
◇ Yazılı bilgi için diğer özel istekler.

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

1. Fabrika mısınız yoksa ticaret şirketi misiniz?

Fabrika, fiyatımızın makul ve rekabetçi olduğunu garanti edebiliriz.

2. Fiyatı ne zaman alabilirim?

Genellikle sorunuzu aldıktan sonra 24 saat içinde teklif veririz.

3. Logomuzu ve şirket ismimizi ürünlere yazdırabilir miyiz?

Evet, elbette OEM'i kabul ediyoruz.

4. Teslim süresi nedir?

Teslim süresi sipariş edilen miktarlara bağlıdır, normalde ödeme alındıktan sonra 15-20 gün içinde.

5. Kalite kontrol süreciniz nasıl?

Tüm ürünler, aksesuarlardan başlayarak kontrol edilecek ve yola çıkmadan önce rutin testlere tabi tutulacak. fabrikamız.

6. Satış sonrası kalite sorunları nasıl çözülür?

Kalite sorunlarının fotoğraflarını veya videosunu çekin ve kontrol ve onaylamamız için bize gönderin; 1-3 gün içinde sizin için memnun çözüm.

7. Garanti süresi nedir?

Sevkiyat tarihinden itibaren 12 ay.

8. Neden bizi seçmelisiniz?

● Alanında 14 yılı aşkın bir süredir uzmanlaştık ve tasarımı üstlenen deneyimli bir Ar-Ge ekibimiz var. ve müşterinin özel taleplerine göre her proje için geliştirme çalışmaları.
● Bileşenlerden bitmiş ürünlere kadar son derece sıkı QC prosedürümüz vardır.
● 15-20 gün içinde istikrarlı üretim süresi.
● Ürünler için tam test raporlarımız mevcuttur.
● Tek adımlı çözüm sağlandı.
