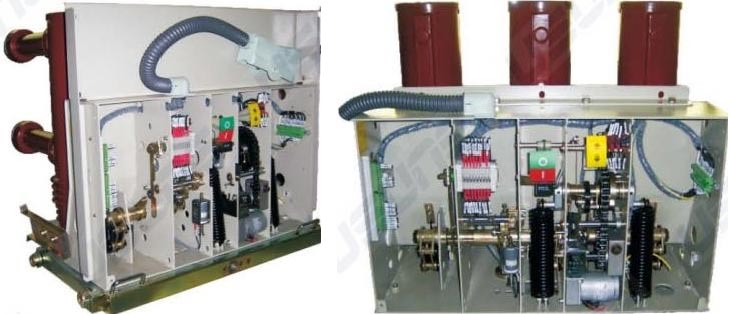

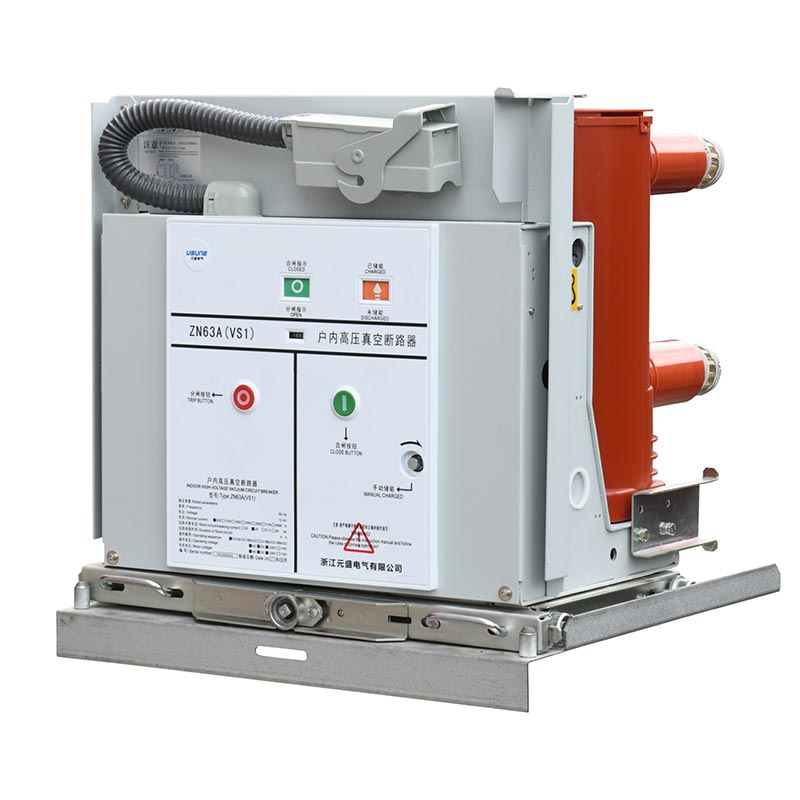

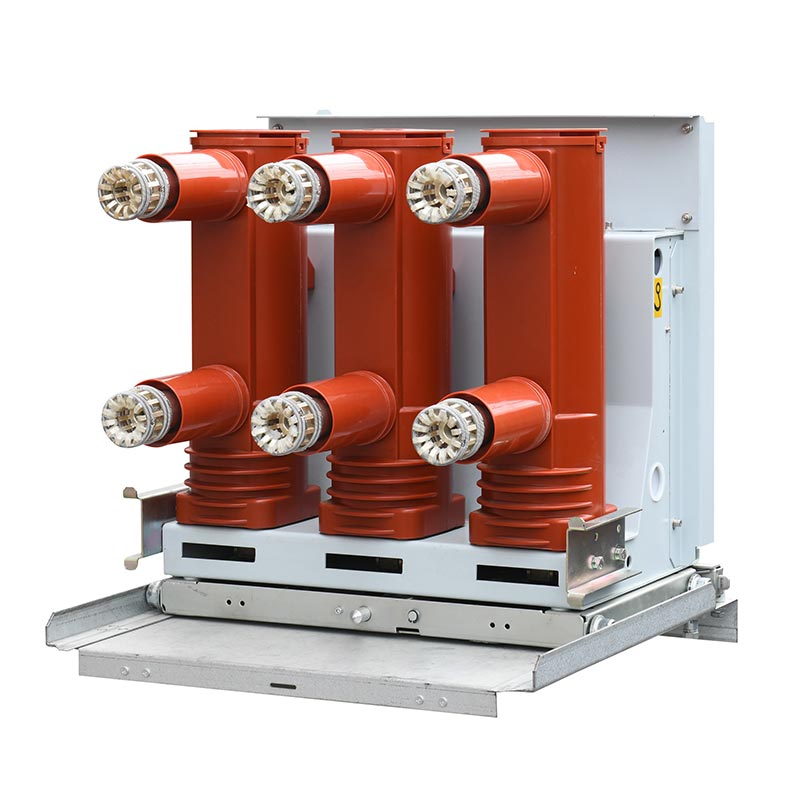

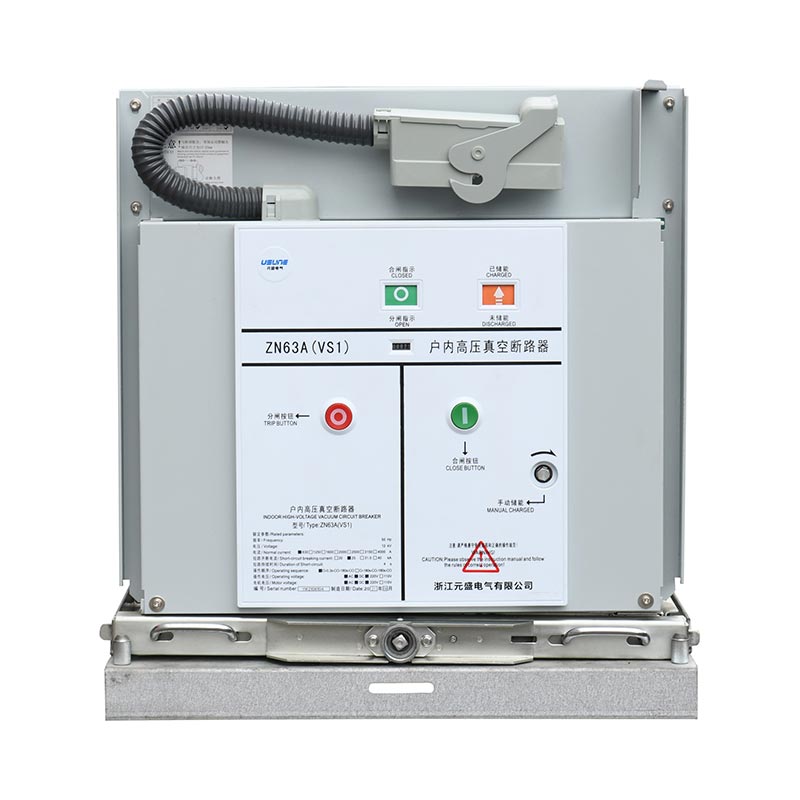

24kv Vakumlu Devre Kesici

24kV Vakumlu Devre Kesici entegre bir düzene sahiptir, hem manuel hem de elektrik enerjisi depolamayı destekler ve kullanımı kolay. Ana devre ek bakım gerektirmez. Vakum kesici APG kullanılarak kapsüllenmiştir Kirliliğe ve sızıntıya karşı koruma sağlayan, hizmet ömrünü uzatan ve bakımı azaltan teknoloji maliyetler. Ekipman ve personelin güvenliğini sağlamak için kapsamlı bir yanlış çalışmayı önleyici kilitleme mekanizması içerir. güvenlik. Ark söndürme odası, ≤50 ms açılma ve ≤100 ms kapanma ile sabit vakumu korur ve hızlı bir şekilde vakum sağlar. yanıt. Farklı güç kaynağı gereksinimlerini karşılamak için çeşitli ikincil kontrol voltajlarıyla uyumludur.

24kV Vakumlu Devre Kesici, çeşitli şalt cihazlarıyla uyumlu, sabit ve elle çalıştırılan modellerde mevcuttur. Nominal akım 630A ila 4000A arasında değişir ve kısa devre kesme akımı 20kA ila 50kA arasındadır. Esnek seçime dayalı Kullanıcı ihtiyaçlarına göre sık çalışma senaryolarına uyum sağlanmasına olanak tanır. Profesyonel bir üretici olarak Usune, Yüksek performans sağlamak için olgun üretim süreçleri, sıkı kalite kontrol ve kapsamlı teknik destek küresel kullanıcılara vakumlu devre kesiciler. Ayrıca, deneyimli tedarikçi kaynaklarını kullanarak Usune, Zamanında ürün teslimatı ve istikrarlı kalite sağlayan verimli tedarik zinciri işbirliği.

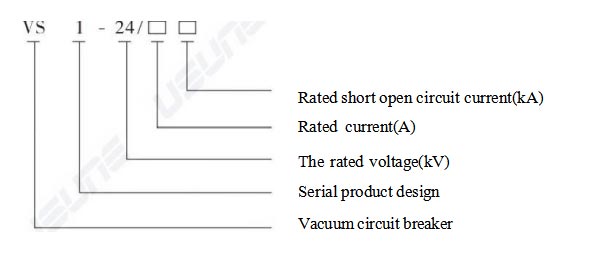

Anlam modelleri

Temel Teknik Parametreler

1.Temel Elektriksel Parametreler

2. Temel Yapısal Parametreler

- Temas mesafesi: 13±1 mm;
- Aşırı hareket: 3,5±0,5 mm;
- Ortalama açılma hızı: 0,9-1,2 m/s;
- Ortalama kapanma hızı: 0,5-0,8 m/s;
- Hareketli ve sabit kontakların izin verilen aşınma kalınlığı: ≤3mm;
- Ana iletken devre direnci: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), kararlı iletkenlik sağlar.

3. Çevresel Uyum Parametreleri

Çalışma sıcaklığı: -15°C~+40°C; Günlük bağıl nem ≤%95, Aylık bağıl nem ≤%90; Yükseklik ≤1000m (özel rakımlara göre özelleştirilebilir); Sismik yoğunluk ≤8 derece; Su damlamayan mekanlara uygundur, yanıcı ve patlayıcı maddeler, aşındırıcı gazlar ve şiddetli titreşimler; çoğu bölgenin iklimine uyum sağlayabilmektedir Çin.

Uygulanabilir Senaryolar

Usune 24kV Vakumlu Devre Kesici üstün performansıyla aşağıdaki senaryolarda yaygın olarak kullanılmaktadır, Güç, endüstri ve altyapı gibi birden fazla alanı kapsayan:

1. Enerji Santralleri ve Trafo Merkezleri: Güç dağıtım devreleri için temel kontrol ve koruma ekipmanı olarak Devre akımlarını kesmek ve kapatmak için kullanılır, trafo ve baralar gibi kritik ekipmanları aşırı yükten korur ve kısa devre hasarı;
2. Sanayi Kuruluşları: Metalurji gibi endüstrilerde yüksek gerilim enerji dağıtım sistemlerine uygundur. kimya mühendisliği, makine imalatı ve tekstil sektörlerinin sık açılıp kapanma ihtiyaçlarını karşılayan üretim ekipmanı ve büyük yük dalgalanmaları;
3. Altyapı: Kentsel demiryolu taşımacılığında, yüksek binalarda ve ticari alanlarda yüksek voltajlı enerji dağıtımı için kullanılır istikrarlı güç kaynağı sağlayan ve güç güvenilirliğini artıran kompleksler;
4. Yeni Enerji Alanı: Fotovoltaik santrallerin ve rüzgar enerjisinin güç dağıtım sistemlerini desteklemek için uygundur iyi anti-parazit yeteneklerine sahip olan ve yeni enerji gücünün yük özelliklerine uyum sağlayan tesisler nesil.

Gerçek Dünya Uygulama Örnek Olay İncelemesi

Örnek Olay İncelemesi: Büyük Bir Kimya Endüstrisi Parkında Yüksek Gerilim Güç Dağıtım Sistemi Yükseltme Projesi

1. Projenin Arka Planı

Parktaki mevcut devre kesiciler, yetersiz güvenilirlik ve yüksek bakım maliyetlerinden dolayı sıkıntı çekiyordu. yüksek güvenilirliğe, az bakıma ve uyumluluğa sahip 24kV Vakumlu Devre Kesicilere yükseltme yapılmasını gerektirir aşındırıcı kimyasal ortam ile.

2. Çözüm

32 adet Usune elle çalıştırılan devre kesici (1600A/31,5kA) seçildi. Yalıtım yapısı optimize edildi geliştirilmiş korozyon direnci. Zamanında sağlamak için kurulum rehberliği ve teknik eğitim sağlandı Teslimat.

3. Başvuru Sonuçları

Ekipman istikrarlı ve hatasız çalışarak bakım maliyetlerini %60 oranında azalttı. Şununla uyumluydu: mevcut şalt sistemi inşaat döngüsünü kısaltır. Park, Usune'u uzun vadeli bir ortak olarak belirledi.

Üretim ve Tedarik Zinciri Güvencesi

1. Üretim Güvencesi

Usune, uluslararası ve yerel standartlara bağlı modern bir fabrikaya sahiptir. Her ürün titiz bir testten geçiyor Fabrika testleri ve tam süreç kalitesi izlenebilirlik sistemi kurulmuştur.

2. Tedarik Zinciri Güvencesi

Yüksek kaliteli tedarikçilerle uzun vadeli işbirliği, temel bileşenler için tanınmış markaların kullanılması ve optimize edilmiş tedarik Zincir yönetimi, zamanında ürün teslimatını sağlar.

3. Satış Sonrası Hizmet

Kurulum rehberliği, teknik eğitim ve sorun giderme hizmetleri sağlıyoruz. Ücretsiz onarım ve değiştirme Garanti süresi içerisinde parça hizmeti verilmekte olup, garanti süresi sonrasında ömür boyu teknik destek verilmektedir.

Ürün Yapılandırması ve Sipariş Talimatları

1. İsteğe Bağlı Yapılandırmalar

- Çalışma Yöntemi: Manuel + Elektrik Enerjisi Depolama (Standart);
- Koruma Cihazları: İsteğe bağlı aşırı akım, düşük gerilim/gerilim kaybı açma cihazları;
- Topraklama Cihazları: Opsiyonel 650W, 800W, 1000W geniş topraklama çözümleri;
- Yardımcı Bileşenler: İsteğe bağlı pompalamayı önleyici röleler, kilitleme elektromıknatısları vb.

2. Sipariş Bilgileri Siparişlerde belirtilmesi gerekenler

Ürün modeli, kurulum yöntemi ve miktarı; nominal parametreler; isteğe bağlı konfigürasyonlar; ikincil kontrol voltaj; yedek parçalar ve özel gereksinimler
