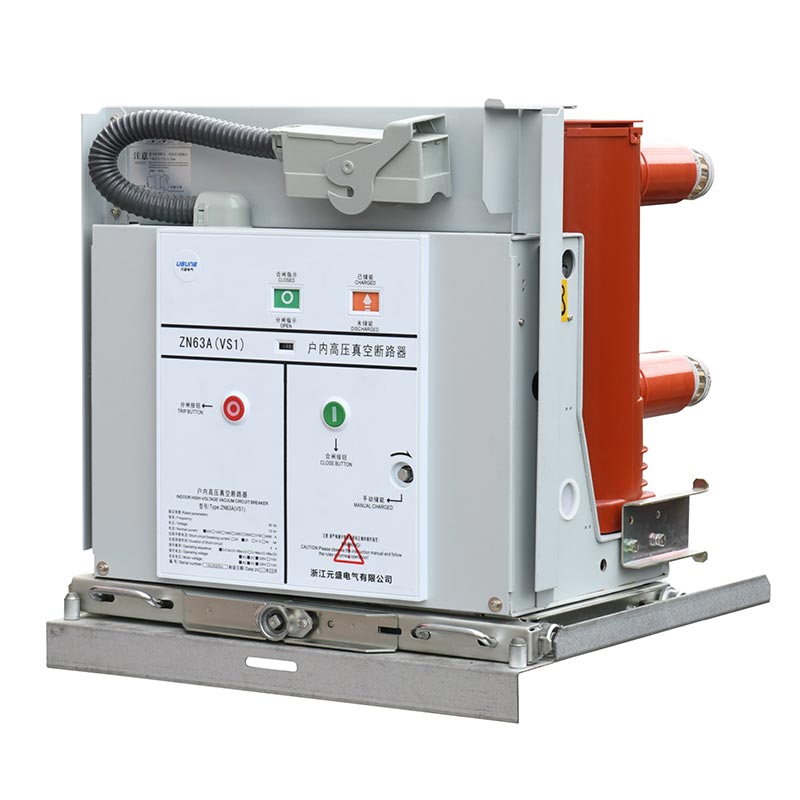

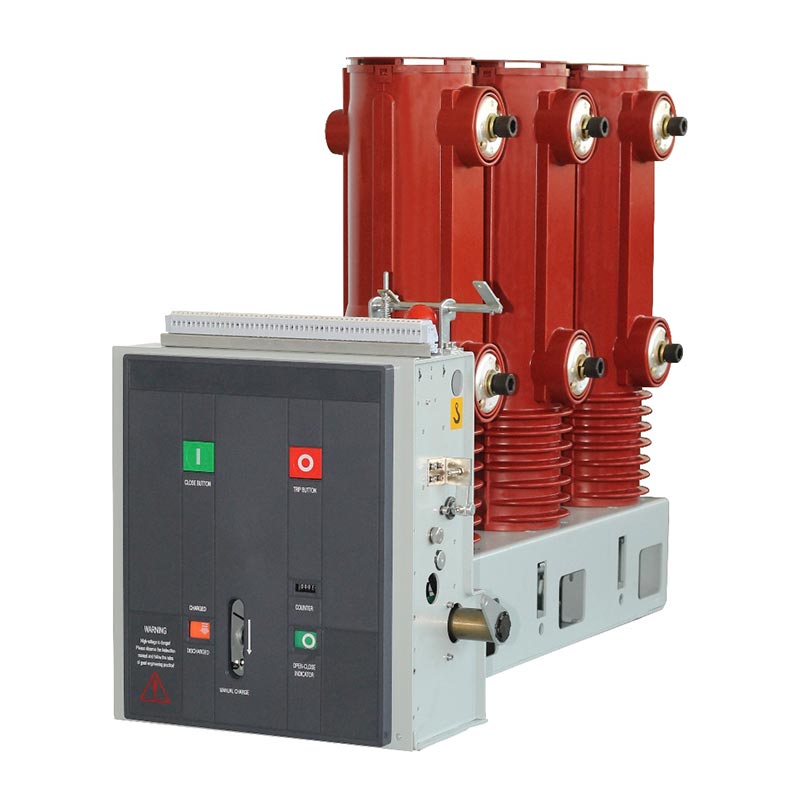

Usune 33kv İç Mekan Vcb Vakumlu Devre Kesici, gelişmiş şalt donanımına dayalı olarak tasarlanmış yeni nesil bir üründür. Ar-Ge kavramları ve küresel enerji dağıtım pazarının gerçek ihtiyaçları. Üç fazlı AC için uygundur 40,5kV (33kV çalışma seviyesi) nominal gerilime sahip 50Hz iç mekan güç dağıtım sistemleri, çekirdeği üstlenir normal yük değiştirme, arıza akımı kesme, sistem aşırı yük koruması ve ekipman gibi işlevler güvenlik izolasyonu.
Ürün, optimize edilmiş entegre bir çerçeve ve modüler düzeni benimseyerek karmaşık ve yedekli yapıları terk eder. yüksek gerilim şalt sistemi içinde sabit yandan montajlı kurulum için. Dolap alanında önemli avantajlar sunar adaptasyon, genel yapısal stabilite ve daha sonraki işletme ve bakım. Geleneksel iç mekanla karşılaştırıldığında vakumlu devre kesiciler, sık çalışma koşullarına daha kolay uyum sağlar, daha uzun mekanik ömre sahiptir ve Kritik sistemlerin sürekli ve güvenilir çalışma gereksinimlerini tam olarak karşılayan daha istikrarlı çalışma tutarlılığı güç kaynağı bağlantıları.
33kV/40,5kV iç mekan şalt cihazlarındaki pratik uygulamaların sıkıntılı noktalarına çözüm bulmak için özel olarak geliştirildi. profesyonel anahtar tasarım mantığını benimser. Mekanik çıkış özellikleri mükemmel bir şekilde eşleştirilmiştir. Vakum kesicinin operasyonel gereksinimleri. Tüm yapısal ve performans konfigürasyonları aşağıdakiler için tasarlanmıştır: kapalı sabit kurulumlar, sık operasyonlar, trafo merkezleri ve endüstriyel güç dağıtım senaryoları. teknoloji olgunlaşmıştır ve mühendislik uygulamaları için son derece pratiktir.
33kV İç Mekan Vcb Vakumlu Devre Kesici, olgun bir modüler yaylı çalıştırma mekanizması kullanır. Onun iletimi yapısı basit ve güvenilir olup, karmaşık veya kolayca zarar görebilecek iletim bağlantıları yoktur. Çok sayıda doğrulandı Endüstriyel güç dağıtımı, trafo merkezi yükseltmeleri ve madencilik güç kaynağı projeleri, mükemmel bir performans sergiliyor Kapanma ve açılma doğruluğu, mekanik kullanım ömrü ve parazit önleme özelliklerinde performans.
Çalıştırma bobini, enerji depolama motoru ve çalışma mantığının tamamı nominal parametrelere göre tasarlanmıştır. voltaj adaptasyon aralığı açıktır ve yardımcı anahtar bağlantı mantığı güvenilirdir. Ürünün kapanışı, açma ve enerji depolama işlemleri, eksiksiz boyutlar, arayüzler ve kablolamayla standartlaştırılmıştır konfigürasyonlar. Doğrudan standart 33kV iç mekan şalt sistemiyle eşleştirilebilir, güçlü uyumluluk sunar ve yüksek değiştirilebilirlik.
Çift elektrik/manuel enerji depolama modlarıyla donatılmış olan durum göstergesi ve yardımcı anahtar senkronizedir. Açmanın sonraki aşamalarında bir hidrolik tampon emme tasarımı kullanılarak darbe aşınması etkili bir şekilde azaltılır ve operasyonel güvenliğin iyileştirilmesi. Enerji depolama ve açma/kapama durumu hakkında net geri bildirim sağlayarak, Yanlış kullanım riski ve yerinde çalıştırma ve bakım güvenliğinin kapsamlı bir şekilde sağlanması.

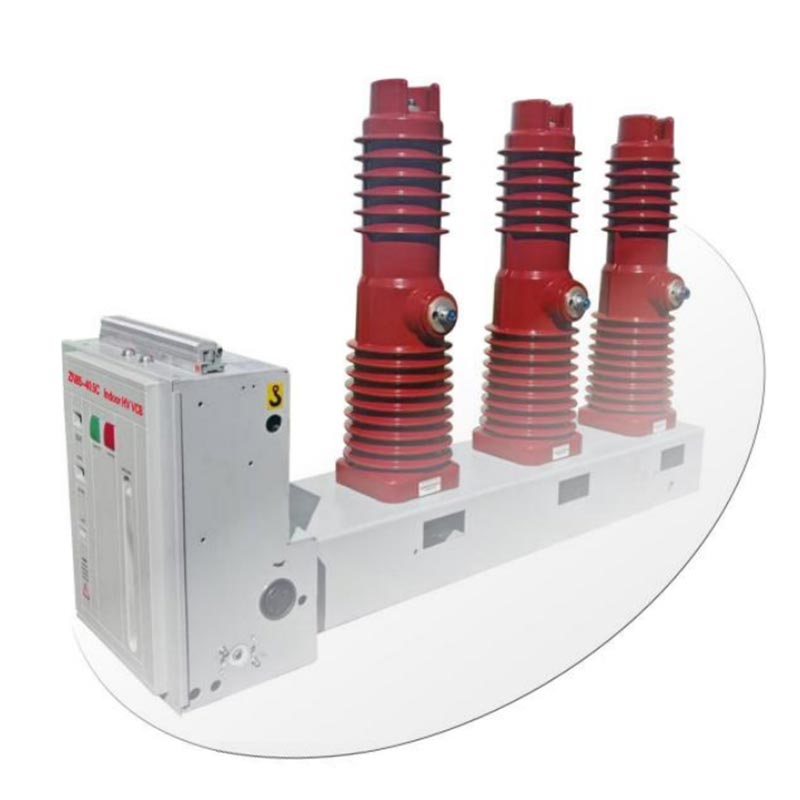

Usune ZN85C-40.5 33kV İç Mekan Vcb Vakumlu Devre Kesicinin çekirdeği, özel bir modüler yay işletimi kullanır Tamamen ekipman çerçevesinin içine monte edilen ve ekipmanın vazgeçilmez bir temel bileşeni olan mekanizma. devre kesicinin genel yapısı. Bu mekanizma, 40,5kV iç mekan sabit tarafa monteli cihazlar için özel olarak tasarlanmıştır. Oldukça basitleştirilmiş aktarım yapısına ve daha rasyonel kuvvet dağılımına sahip modeller.
En önemli yapısal özelliği, devre kesicinin dikey düzenine mükemmel uyum sağlamasıdır. ana devre ve kutup sistemi ile son derece entegre montaja olanak tanır. Mekanizmanın çıkış kuvveti eğrisi vakum kesicinin operasyonel gereksinimlerine mükemmel şekilde uyum sağlayarak uyumsuz çalışma gibi sorunları ortadan kaldırır hızlar, dengesiz temas basıncı ve geleneksel mekanizmaların neden olduğu kısa mekanik ömür. öyle 40,5kV iç mekan vakum devresinin mekanik özelliklerine ve çalışma koşullarına özellikle uygundur kırıcılar.
Devre kesicinin kapatma gücü tamamen kapatma yayının enerji depolaması tarafından sağlanır ve her ikisini de destekler. elektrik motoru tahriki ve manuel kol çalışma modları. Elektrik kesintileri veya bakım sırasında bile normal çalışmayı sağlar enerji depolama ve yedekleme kapatma.
Elektrik enerjisi depolama modunda mekanizmanın yan plakasına sabitlenen enerji depolama motoru dişliyi tahrik eder. iletim sistemi. Manuel enerji depolama modunda, operatör özel bir enerji depolama kolunu çekerek döner. dişli mili ve dişli grubu. Tek yönlü kavrama sayesinde enerji depolama mili senkronize olarak döner, Enerji depolamayı tamamlamak için kapatma yayının gerilmesi.
Enerji depolamanın tamamına ulaşıldığında, enerji depolama mandalı kam silindirini ve tek yönlü kavramayı güvenli bir şekilde kilitler otomatik olarak devreden çıkar. Eş zamanlı olarak, bağlantı plakası enerji depolama göstergesini çevirmeye yönlendirir, "depolanan enerji" göstergesini görüntüler ve yardımcı anahtar motor gücünü kesmek için anahtarlanır. bunda noktasında, devre kesici açık ve güvenilir bir durumla kapanmaya hazır duruma girer.
Kapatma, kapatma düğmesine manuel olarak basılarak veya kapatma elektromıknatısının uzaktan kontrol edilmesiyle sağlanabilir. Tetiklendiğinde, enerji depolama mekanizması mandal kilidini serbest bırakır ve önceden depolanmış kapatma yayı hızlı bir şekilde açılır. kasılarak kamın, enerji depolama milinin ve tek yönlü kavramanın eşzamanlı olarak hareket etmesine neden olur.
Kam, yalıtımlı çekme çubuğunu iterek ve kontağı kapanışa doğru hareket ettirerek bağlantı mekanizmasını daha da çalıştırır. konumu, kontak diski yayını sıkıştırarak ve nominal basınç için gereken sabit kontak basıncını oluşturarak akım iletimi. Kapandıktan sonra, kapatma mandalı mekanizma silindirini kilitleyerek kapalı konumu korur; the enerji depolama göstergesi ve yardımcı anahtar, motor devresini bağlayarak otomatik olarak sıfırlanır. Harici bir cihazla güç kaynağı, hemen yeniden enerji depolama durumuna girer, kapatma/açma göstergesi konumuna geçer. "kapalı" durum ve ana ve yardımcı anahtarlar senkron anahtarlamayı tamamlar.
Açma üç şekilde tetiklenebilir: açma düğmesi aracılığıyla manuel olarak, harici bir elektrikli açma ünitesi aracılığıyla veya bir aşırı akım açma ünitesi. Tetiklendikten sonra kapatma mandallarının kilidi açılır ve kilitleme durumu serbest bırakılır. mekanizma ve silindirler.
Temas yayı ve tetikleme yayının birleşik etkisi altında, içindeki hareketli ve sabit kontaklar sabit kutbun vakum kesici odası hızlı ve güvenilir bir şekilde ayrılarak arıza akımına veya yüke ulaşılır akım kesintisi. Açma eyleminin sonraki aşamalarında, yerleşik hidrolik tampon artıkları emer Darbe enerjisi, son tetikleme konumunu sınırlandırır, mekanik darbe gürültüsünü ve aşınmayı azaltır ve çalışma süresini uzatır. ekipmanın genel mekanik ömrü.
Kurulum Yöntemi ve Boyutları
Usune ZN85C-40.5, standart iç mekan uygulamaları için özel olarak tasarlanmış, sabit yana monteli kurulum yapısını benimser yüksek gerilim şalteri. Yüksek kabin uyumluluğu, kolay montaj, devreye alma ve takip etme özelliklerine sahiptir. bakım ve üç ana kablolama kurulum yöntemini destekler:
- Sağ taraftan giden kablo tipi
- Üstten gelen kablo tipi
- Gömme kurulum tipi
Genel boyutlar, genel ünite eşleştirme spesifikasyonlarına sıkı sıkıya bağlıdır (ayrıntılı bilgi için bkz. Şekil 1). montaj deliği aralığı, toplam uzunluk, genişlik, yükseklik ve bara bağlantı boyutları), standartlaştırılmış değiştirme ve birleşik kabin eşleştirme, müşteri tasarımını, modifikasyonunu ve kurulum maliyetlerini azaltır.
C: Evet. Ürünün nominal tasarım voltajı 40,5kV olup, geleneksel iç mekan çalışma gereksinimlerini tam olarak karşılar. 33kV güç sistemleri. Yeterli yalıtım ve kesme kapasitesi marjlarına sahiptir ve güvenli ve sağlam bir şekilde yapılabilir. Endüstriyel ve madencilik işletmelerinde, enerji santrallerinde ve küçük ve orta ölçekli trafo merkezleri.
C: Bu 33kV İç Mekan Vcb Vakumlu Devre Kesici, özel bir manuel enerji depolama koluyla donatılmıştır. ne zaman harici güç kaynağı kesilirse veya motor arızalanırsa operatör kapatma işlemini manuel olarak tamamlayabilir ve enerji verebilir Enerji depolama kolu aracılığıyla depolama işlemi, normal kapanma işlemi elde edilir ve önemli ölçüde iyileştirilir Elektrik kesintisi ve bakım koşullarında ekipmanın acil durum çalışma kapasitesi.
C: Bu yandan monteli sabit model, daha güçlü yapısal sağlamlığa ve daha az radyal kurulum alanına sahiptir; kompakt şalt sistemiyle eşleştirmek daha kolaydır. Ayrıca sık çalışma ve titreşim altında daha yüksek stabilite sunar koşullar. Kurulum, sabitleme ve sonraki bakım işlemlerinin daha basit olması onu endüstriyel uygulamalara daha uygun hale getirir sabit ve yüksek gereksinimleri olan kullanıcılar, yenileme projeleri ve tamamen çekmece tipi olmayan değiştirme senaryoları güvenilir çalışma.
