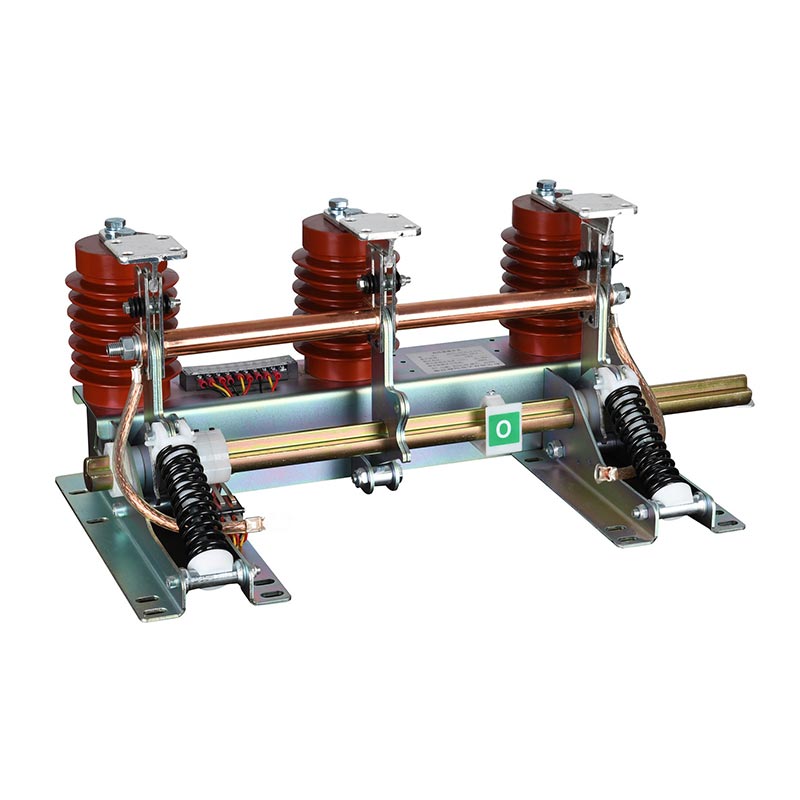

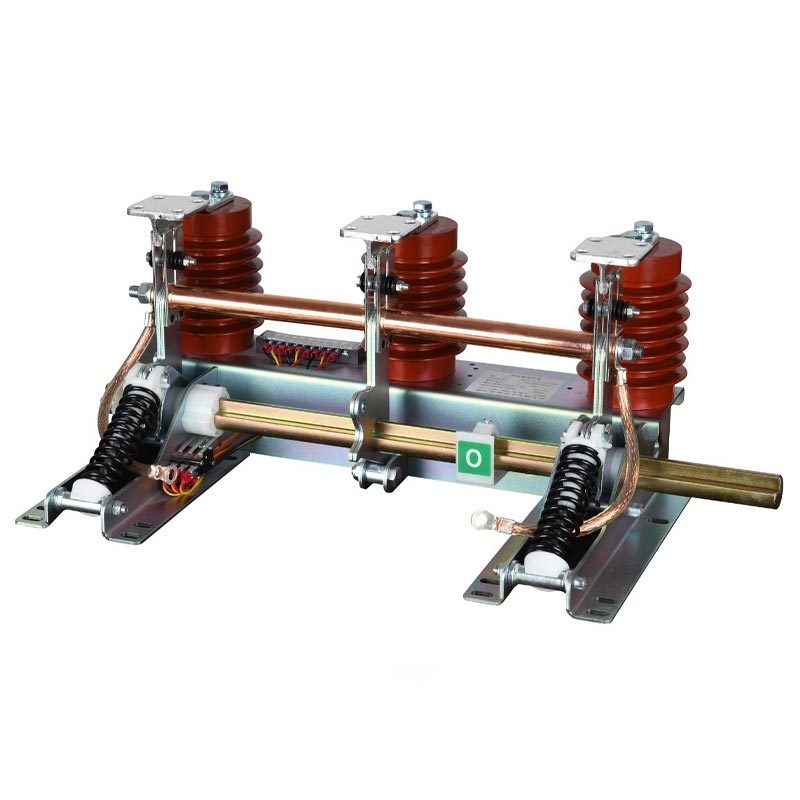

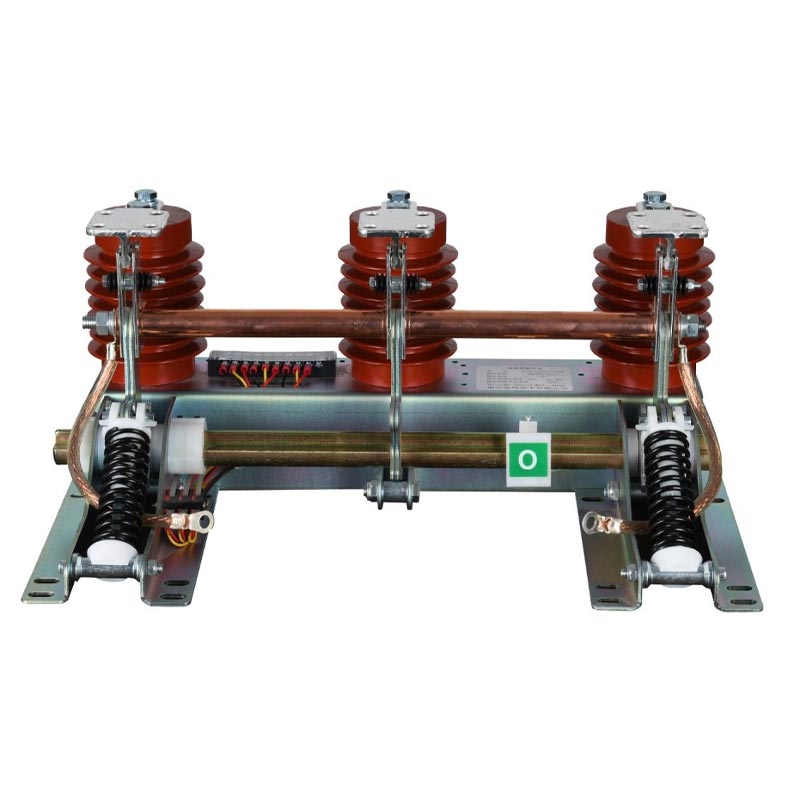

Topraklama Anahtarı Jn15

Usune Topraklama Anahtarı Jn15, 12kV ve 50Hz'in altındaki AC güç sistemleri için uygundur. Devre için özel olarak tasarlanmıştır Güvenlik topraklaması, kritik topraklama koruması sağlamak için çeşitli yüksek gerilim şalt cihazlarıyla birlikte kullanılabilir. ekipman bakımı veya elektrik kesintileri. Artık voltajı güvenilir bir şekilde serbest bırakarak ve kısa devre akımlarına dayanarak, bakım personelinin ve elektrikli ekipmanların güvenliğini sağlar.

Profesyonel bir üretici olarak Usune'un ürün serisi, istikrarlı çalışmayı sağlayan kompakt ve sağlam bir yapıya sahiptir. yüksek nem, yüksek toz seviyeleri ve orta düzeyde kirliliğin olduğu zorlu iç ortamlarda. Tamamen uyumludur GB1985-89 ve uluslararası IEC129 standartları, ürün tutarlılığı ve küresel uygulanabilirlik sağlar.

Temel Teknik Parametreler

Temel Ürün Avantajları

1. Güvenli ve Güvenilir

Topraklama Anahtarı Jn15, yanlış çalışmayı önlemek için hassas bir mekanik kilitleme mekanizmasıyla donatılmıştır (enerjili koşullar altında kapanma gibi); mükemmel kısa devre dayanımına sahiptir, 31,5kA/4s'lik kısa süreli akıma ve 80kA'lık tepe akımına dayanarak yapısal bütünlüğü korur. bir arıza olayı; yüksek kaliteli yalıtım bileşenleri yüksek yalıtım gücü sunar, neme dayanıklıdır ve Kirliliğe dayanıklıdır ve uzun süreli istikrarlı çalışmayı sağlar.

2. Kompakt ve Kullanımı Kolay

Optimize edilmiş kompakt yapı, çeşitli yüksek gerilim şalt cihazlarında (KYN28 gibi) esnek kuruluma olanak tanır ve HXGN türleri); net durum göstergeleri ve aletsiz erişim bağlantı noktaları, rahat çalıştırma ve bakımı kolaylaştırır; Hareketli parçalar korozyona dayanıklı malzemelerden yapılmıştır ve hassas bir şekilde yağlanmıştır, bu sayede uzun süre sorunsuz çalışma sağlanır. 2000 döngü.

3. Geniş Uygulanabilirlik ve Standartlara Uygunluk

Topraklama Anahtarı Jn15, 6,6–12kV sistemlerle uyumludur ve tüm ana akım yüksek voltajlı sistemlerle eşleştirilebilir şalt cihazı. GB1985-89 ve IEC129 standartlarına tamamen uygundur, bu da onu çeşitli projelere uygun hale getirir. yurtiçinde ve yurtdışında. Sıcaklıkların -10°C'ye kadar olduğu iç ortamlarda güvenilir bir şekilde çalışabilir. +40°C'ye kadar, rakımlar ≤1000 m, nem %95 ve kirlilik seviyeleri Sınıf II.

4. Fabrika Kalite Güvencesi

Topraklama Anahtarı Jn15, Usune'un gelişmiş fabrikasında, otomatik üretim hatları ve titiz çalışmalar kullanılarak üretilmiştir. kalite testi. Her ürün fabrikadan çıkmadan önce dinamik, statik ve izolasyon testlerinden geçmektedir. bir profesyonel Ar-Ge ekibi belirli voltaj, akım veya kuruluma dayalı olarak özelleştirilmiş konfigürasyonlar sağlayabilir gereksinimleri.

Gerçek Dünya Uygulama Örneği: Kentsel Ticari Kompleks Enerji Dağıtım Projesi

1. Projenin Arka Planı

Doğu Çin'deki 320.000㎡ ticari kompleks, aşağıdakiler de dahil olmak üzere güvenli ve güvenilir bir 10kV güç dağıtım sistemine ihtiyaç duyuyor sekiz adet KYN28A-12 tipi yüksek gerilim şalt odası. Bakım güvenliğini sağlamak için kararlı topraklama anahtarlarına ihtiyaç vardır ve sistem koruması.

2. Çözüm ve Uygulama

Yüklenici, tüm gelen ve giden hatlarla eşleşen Usune Topraklama Anahtarı Jn15'i (toplam 64 ünite) seçti ve PT dolapları. Kurulum standart prosedürlere göre gerçekleştirildi ve mekanik ve elektrik şalt cihazı ile kilitlenir. Devreye alma, çalıştırma, kilitleme ve kısa devre dayanım testi sırasında tamamı tasarım ve ulusal standartları karşıladı.

3. Proje Başarıları

- Operasyonel Güvenlik: 3 yılı aşkın süre boyunca arızasız çalıştırıldı ve 18 bakım döngüsü herhangi bir arıza olmadan tamamlandı. elektriksel güvenlik tehlikeleri.
- Sistem Kararlılığı: Ekipman hasarı olmadan 3 kısa devre hatasına başarıyla dayandı, elektrik kesintisi kısaltıldı iyileşme süresi.
- Verimli Bakım: Açık durum göstergeleri ve rahat çalışma, bakım topraklama süresini azaltarak yaklaşık %40.
- Müşteri Geri Bildirimi: "Usune JN15-12 anahtarı güvenilir ve kullanımı kolaydır; genel güç güvenliği için çok önemlidir. Kompleks. Gelecekteki projelerin öncelikli tercihi olacak."

Ana Teknik Parametreler

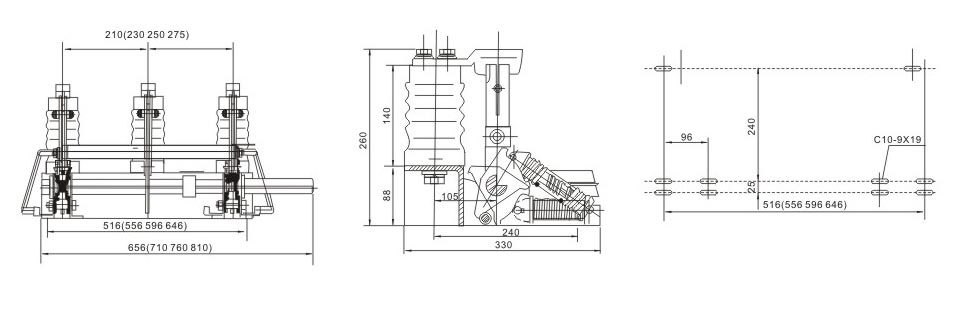

Dış Boyutlar

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: Usune Topraklama Anahtarı Jn15 hangi tip şalt cihazlarıyla uyumlu olabilir?

C: KYN28A-12, HXGN-12, XGN2-12 vb. gibi tüm ana akım iç mekan yüksek gerilim şalt cihazlarıyla uyumludur. 6.6kV/10kV/11kV/12kV sistemler ve standart 150mm/165mm/210mm/250mm faz aralığı için uygundur; özel dolaplar olabilir Usune ile iletişime geçerek özelleştirebilirsiniz.

S2: Topraklama Anahtarı JN15 için hangi bakım gereklidir?

C: Önerilen bakım planı:
- Her 6 ayda bir: Görsel inceleme, aşınma, korozyon, gevşek bağlantılar ve kilitleme koşulları açısından kontrol.
- Yıllık: Çalıştırma testi, açma ve kapamanın düzgünlüğünün ve kilitlemenin doğruluğunun kontrol edilmesi.
- Her 5 yılda bir: Performans testi, izolasyonun doğrulanması ve kısa devreye dayanıklılık kapasitesi standartlar.
- Her 2 yılda bir: Yağlama bakımı, servis ömrünü uzatmak için hareketli parçalara yağlayıcı uygulanması.

S3: JN15-12, 1000 m'nin üzerindeki rakımlarda veya aşındırıcı ortamlarda kullanılabilir mi?

C: Standart modeller ≤1000m rakımlar, Sınıf II kirlilik ve aşındırıcı olmayan ortamlar için uygundur. için 1000 m'den yüksek rakımlarda veya aşındırıcı (kimyasal, deniz tuzu) ortamlarda Usune, aşağıdakiler dahil gelişmiş ürünler sunar: güçlendirilmiş yalıtım, korozyon önleyici kaplamalar ve yüksekliğe bağlı güç kaybı tasarımı. Teknik ekibimizle iletişime geçin özelleştirilmiş çözümler için.

Çözüm

Usune JN15-12 serisi iç mekan yüksek gerilim topraklama anahtarları güvenliği, güvenilirliği ve çok yönlülüğü birleştirir. 6,6–12kV güç sistemlerine uyum sağlar. Küresel standartları karşılıyorlar ve gerçek projelerde kanıtlanmış durumdalar. topraklama koruması için ideal bir seçim. Profesyonel bir Çinli tedarikçi olarak Usune, yüksek kaliteli ürünler sunmaktadır. ve enerji dağıtımı, sanayi ve ticaret alanındaki çeşitli projeler için kapsamlı teknik destek.
