Dış Akım Trafosu

The LB6-110kV capacitive outdoor current transformer is a core high-voltage supporting equipment from Zhejiang Yousen Elektrik. Specifically designed for complex outdoor operating conditions, it features a fully sealed oil-paper insulation oil-immersed structure, a rated operating voltage of 110kV, a maximum operating voltage of 126kV, and is compatible with 50Hz/60Hz AC power grids, meeting the operational requirements of neutral-point non-effectively grounded sistemler.

Bu ürün, 0,2 sınıf ve 0,5 sınıf ölçüm sargılarıyla donatılmış ölçüm ve koruma fonksiyonlarını entegre eder ve 5P/10P koruma sargıları. Seri ve paralel bağlantı anahtarlama için ikili dönüşüm oranlarını destekler, 2×50A–2×1000A birincil akım kapsamı ve 1A/5A ikincil çıkış ile. Hassas üretimden faydalanmak Saygın bir fabrikada prosesler gerçekleştirildikten sonra, ürün çevreye mükemmel uyum sağlama özelliğine sahiptir: standart model 1000m'nin altındaki irtifalar için uygun olup GYW yüksek irtifa modeli ise 4000m irtifada stabil olarak çalışabilmektedir. Yaygın olarak kentsel ve kırsal trafo merkezlerinde, endüstriyel ve madencilik güç tedariğinde ve yeni enerji güç üretimi senaryolarında kullanılır.

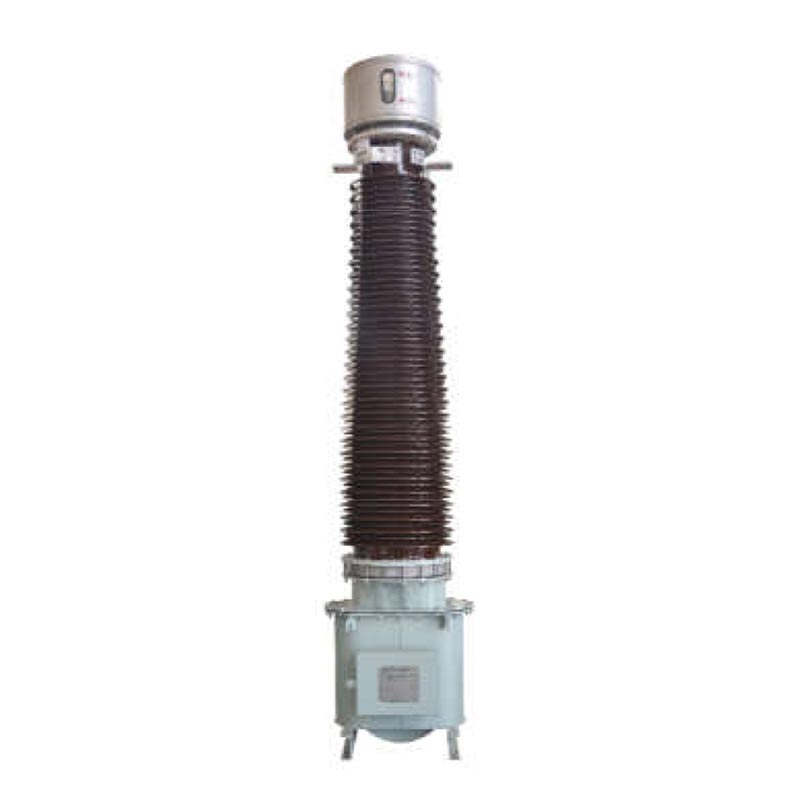

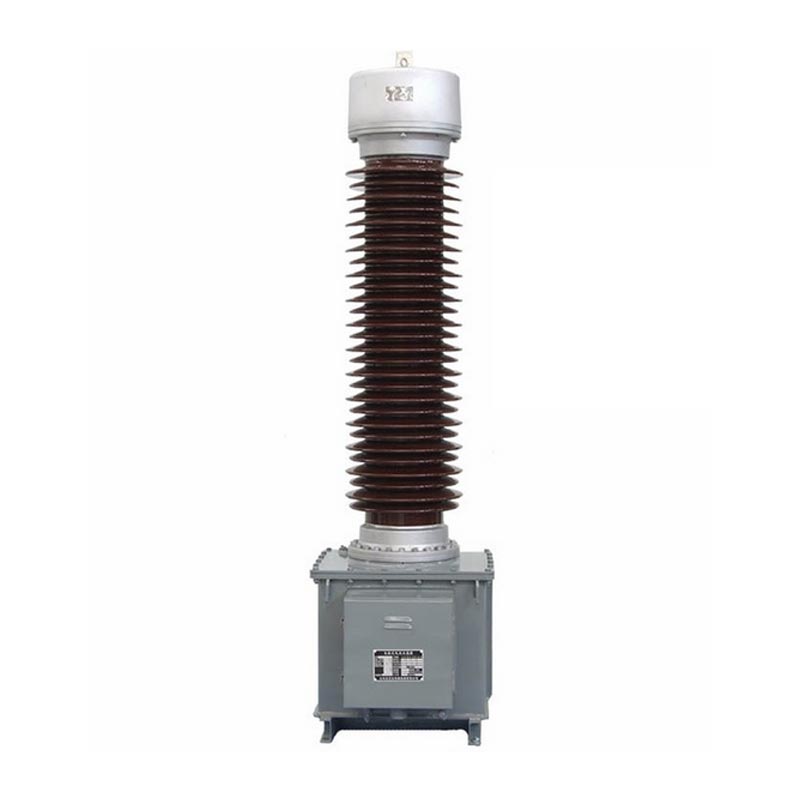

LB6-110kV Kapasitif akım trafosu

Model Açıklaması ve Kullanım Koşulları

1. Model Parametre Açıklaması

Dış Mekan Akım Trafosunun tam model numarası LB6-110kV P/P/P/0.5ab/c'dir ve üç çekirdeğe bölünmüştür tanımlar:
- Temel Model: L akım trafosunu, B koruma seviyesini, 6 tasarım seri numarasını, 110, nominal voltaj seviyesini gösterir ve W2, ikincil kirlilik önleme yapılandırmasını temsil eder.
- Hassas Kombinasyon: Bir adet 0,5 sınıfı ölçüm sargısı ve dahil olmak üzere yerleşik dört set ikincil sargı ve Farklı ölçüm ve ölçümlere uyum sağlamak için çeşitli hassas kombinasyonları destekleyen üç P sınıfı koruma sargısı koruma hassasiyeti gereksinimleri.
- Akım Oranı: 2*a/c olarak işaretlenmiştir, çift oranlı geçişi destekler. Üst yağ koruyucu olduğunda oran a/c'dir harici konektör seri olarak bağlanır ve paralel olarak bağlandığında 2*a/c. Yerinde kablolama kolaylık sağlar geçiş.

2. Standart Çalışma Koşulları

- Ortam Sıcaklığı: Maksimum +40°C, Minimum -25°C, Günlük Ortalama Maksimum +30°C; Ultra düşük sıcaklık koşulları özelleştirilebilir ve müzakere edilebilir.
- Kurulum Yüksekliği: Standart tip ≤1000m; LB6-110 GYW Yüksek İrtifa tipi ≤4000m.

Ürün Yapısal Özellikleri

1. Sargı ve Yalıtım Yapısı

Birincil sargı U şeklinde bir yapıya sahiptir. 2×400A ve altındaki özelliklerde kağıt yalıtımlı düz bakır kullanılır tel, 2 × 500A–2 × 1000A spesifikasyonlarında ise çift loblu yarı dairesel alüminyum tüpler kullanılır. Çekirdek bir kullanır Ana izolasyonu saran yüksek gerilim kablo kağıdı ile kapasitif yağlı kağıt izolasyon işlemi. Çoklu katmanlar Kapasitör koruması, iç katmanın yüksek voltaja ve dış katmanın bağlı olduğu düzgün bir elektrik alanı oluşturur. topraklanmış katman, yalıtım güvenliğini önemli ölçüde artırır. Birincil sargı iki bölüme ayrılmıştır: Kolay oran değişimi için üst yağ deposuna bağlanan dört terminal.

2. Mühürlü Koruma Tasarımı

Yalıtım yağı hacminde meydana gelen değişiklikleri otomatik olarak telafi etmek için üstüne metal bir genişletici yerleştirilmiştir. sıcaklık değişimleri, havanın izole edilmesi ve yağın nem nedeniyle yaşlanmasının önlenmesi, böylece ekipmanın ömrünün uzatılması. Genişletici, yağ seviyesinin gerçek zamanlı izlenmesi için yerleşik bir yağ seviyesi gözlem penceresine sahiptir. Tüm ikincil Terminaller ve ana ekranlama terminalleri, yağ deposu bağlantı kutusuna merkezi olarak bağlanarak, standartlaştırılmış kablolama ve güçlü parazit önleme özellikleri.

3.Güvenli Kurulum Yapısı

Yağ deposu, stabil olması için altta önceden delinmiş kaldırma delikleri bulunan yüksek kaliteli çelik plakalardan kaynaklanmıştır. genel kaldırma. Bağlantı kutusu ve yağ deposu, güvenilirliği sağlamak için özel topraklama cıvatalarıyla donatılmıştır. ikincil sargının ve tüm ünitenin topraklanması. Ürün azaltılmış polarite tasarımına sahiptir; birincil olduğunda akım P1 girer ve P2 çıkar, ikincil akım çıkışı S1/S2/S3 üzerinden yapılır, endüstri standardı kablolamaya uygundur mantık sağlar ve yerinde devreye almayı kolaylaştırır.

Temel Teknik Parametreler

1. Temel Elektriksel Parametreler

- Nominal Çalışma Gerilimi: 110kV; Maksimum Çalışma Gerilimi: 126kV
- Nominal Frekans: 50/60Hz; Polarite: Çıkarıcı Polarite
- Nominal Birincil Akım: 2×50A～2×1000A (Birden fazla özellik mevcuttur)
- Nominal İkincil Akım: 1A, 5A
- İkincil Çıkış Kapasitesi: 15VA~50VA (trafo oranına uyarlanabilir)

2. Doğruluk Hata Standartları

- Ölçüm Sınıfı (0,2/0,5): Akım hatası ±%0,2~±%1,5, faz farkı 10′~90′, yüksek hassasiyetli enerjiyi karşılıyor ölçüm gereksinimleri.
- Koruma Sınıfı (5P/10P): 5P sınıfı akım hatası ≤±%1, bileşik hata ≤%5; 10P sınıfı bileşik hata ≤%10, Sistem arızası durumunda güvenilir koruma çalışması.

3. Dayanım Gerilimi ve Yalıtım Parametreleri

- Güç Frekansı Dayanım Gerilimi: Birincil ve ikincil devreler ve toprak için 185kV/1 dak; 3kV/1 dak için ikincil devreler ve toprağa; Birincil kalkanın toprağa bağlanması için 5kV/1 dak. Dış yalıtım kuru testi: 230kV; ıslak test: 185kV.
- Yıldırım Darbesine Dayanım Gerilimi: Dahili yalıtım 450kV; GYW2 yüksek irtifa kirlilik önleyici tip 560kV.
- Kaçak Mesafesi: Standart tip ≥16mm/kV; ≥31mm/kV'a kadar kirlilik önleyici tip, zorlu ortamlara uygun kıyı bölgeleri, endüstriyel kirlilik ve yüksek rakımlar gibi.

4. Kısa Devre Kararlılığı Parametreleri

Ekipman mükemmel termal ve dinamik stabilite performansı sergiler. 300-600A spesifikasyonları için kısa süreli termal kararlılık akımı 31.5-45kA'ya ulaşabilir ve dinamik kararlılık akımı 80-115kA'ya ulaşabilir, anlık kısa devre akımı dalgalanmalarına dayanabilir ve ekipmanın hasar görmesini önleyebilir.

Gerçek Dünya Uygulama Örneği

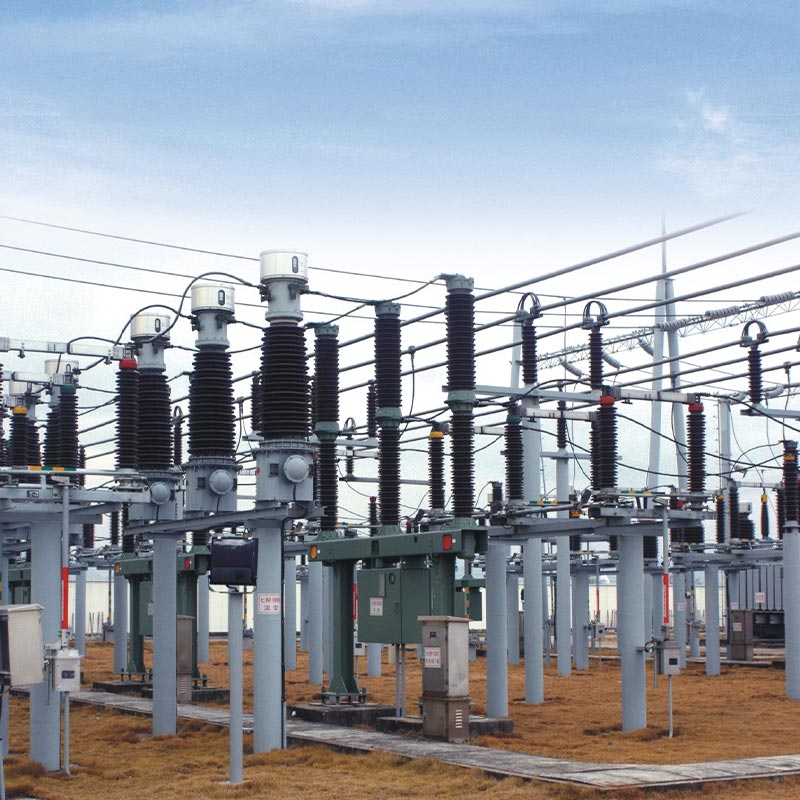

Usune LB6-110kV Dış Mekan Akım Trafosu, 110kV güç şebekesi trafo merkezi yükseltmesine başarıyla uygulandı Doğu Çin'deki eski ekipmanın değiştirilmesi ve düşük doğruluk, kötü hava koşulları gibi sorunların çözülmesi projesi direnç ve sık bakım.

Proje, yıl boyunca nem ve hafif nem ile karakterize edilen bir banliyö sanayi parkında yer almaktadır. birden fazla imalat şirketine enerji sağlayan endüstriyel kirlilik. Proje LB6-110kV GYW'yi seçti kirlilik önleyici yüksek irtifa modeli (2×300/5A, 5P30/5P30/0,5S/0,2S doğruluk kombinasyonu). İki yıldan fazla bir süre sonra Kararlı çalışma için 0,2S/0,5S yüksek hassasiyetli sargılar endüstriyel kullanıcılar için doğru ölçüm sağlarken, çoklu koruma sargıları, şebeke dalgalanmalarına ve küçük kısa devre arızalarına hızlı tepki verilmesini sağlayarak, sıfır hatalı açma ve sıfır açma hatası. Tamamen yalıtılmış yapı, neme ve kirletici maddelere etkili bir şekilde direnir yağ sızıntısı veya yalıtım eskimesi sorunu yaşanmadan korozyona uğraması, sonraki bakım iş yükünü çok daha fazla azaltır %60, ürünün zorlu çalışma koşulları altında stabilitesini ve güvenilirliğini tam olarak doğrular.

LB 6 - 110 kV görünüm ve kurulum boyutları

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: Sahada ikili akım oranları arasında nasıl geçiş yapılır?

Ekipmanın sökülmesine gerek yoktur. Yalnızca üst yağdaki harici konnektörlerin kablolama konfigürasyonu konservatörün ayarlanması gerekiyor. Birincil sargıların seri bağlantısı a/c taban oranıdır; paralel bağlantı birincil akım oranının (2*a/c) iki katıyla sonuçlanır. Ekipman varsayılan olarak paralel olarak gönderilir; sadece takip et Ekipmanın yalıtımını veya ömrünü etkilemeden hızlı geçiş için kablo bağlantı şeması.

S2: Farklı yalıtım ve kirlilik önleme modelleri için hangi senaryolar uygundur?

Standart tip (≥16mm/kV), 1000 m'nin altında iyi ortamlara sahip düz alanlar için uygundur; W kirlilik önleyici tip (≥20mm/kV) kentsel ve genel endüstriyel kirlilik senaryolarına uygundur; GYW yüksek irtifa kirlilik önleyici tip (≥25mm/kV) 4000 m'nin altındaki yüksek rakımlı alanlar için uygundur; GYW2 geliştirilmiş tip (≥31mm/kV) ekstrem koşullar için tasarlanmıştır Kıyılarda tuz serpintisi, ağır endüstriyel kirlilik ve ultra yüksek rakımlar gibi koşullar, Yalıtım yaşlanma karşıtı performans.

S3: Dış Mekan Akım Trafosunun temel bakım hususları nelerdir?

İlk olarak, yüksek voltaj indüksiyon risklerinden kaçınmak için ikincil açık devre çalışması kesinlikle yasaktır. İkincisi, mühürlü yapı keyfi olarak sökülmemelidir; normal şartlarda bakım gerektirmeyen çalışma mümkündür koşullar. Üçüncüsü, dielektrik kaybı ve izolasyon direnci yıllık olarak test edilmeli ve veriler temelde fabrika değerleriyle tutarlıdır. Dördüncüsü, yağ seviyeleri mevsimsel olarak kontrol edilmeli ve uygun niteliklere sahip olmalıdır. Yağ seviyesi düşük olduğunda transformatör yağı hemen eklenmelidir.

Ürün Avantajları ve Özeti

Usune LB6 serisi 110kV/126kV Dış Mekan Akım Trafosu, standartlaştırılmış tasarımı, istikrarlı performansı ve Güçlü çevresel uyumluluk, geleneksel ekipmanların çevresel etkilere duyarlılık gibi sıkıntılı noktalarını çözer. nem, yağın kolay eskimesi ve kirlenmeyi önleme özelliklerinin zayıf olması. Esnek oran ve doğruluk kombinasyonları, Güç şebekesi ölçümü, röle koruması ve endüstriyel güç izlemenin farklı ihtiyaçları. Yüksek kaliteli olarak Saygın bir Çin fabrikasında üretilen yüksek voltaj ekipmanı, son derece güvenilir, uygun maliyetli ve Küresel enerji projelerine yönelik az bakım gerektiren çözümler, onu enerji şebekesi şirketleri için güvenilir bir tedarikçi haline getiriyor ve mühendislik müteahhitleri.
