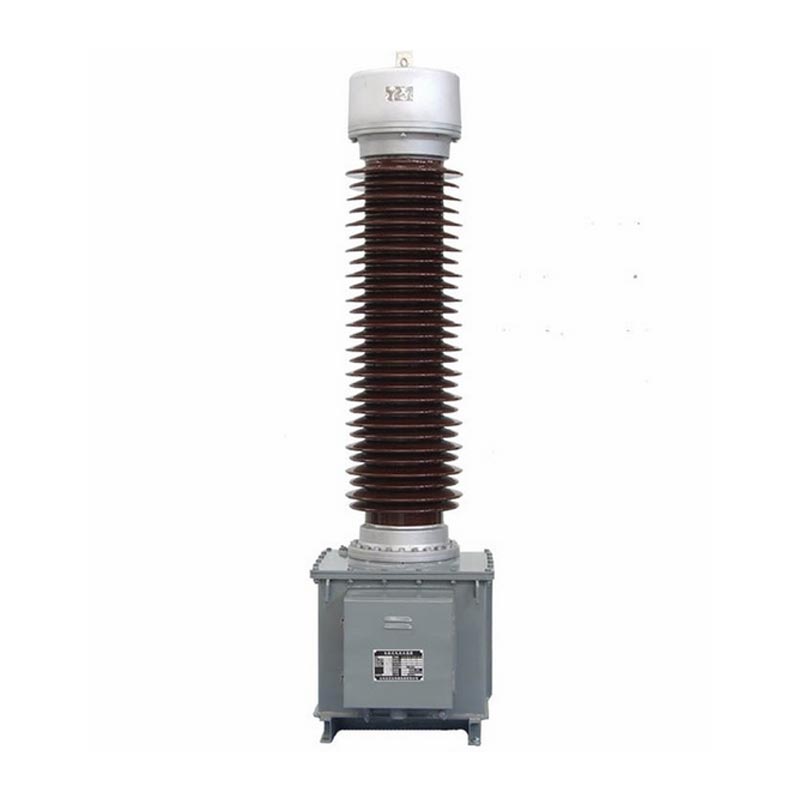

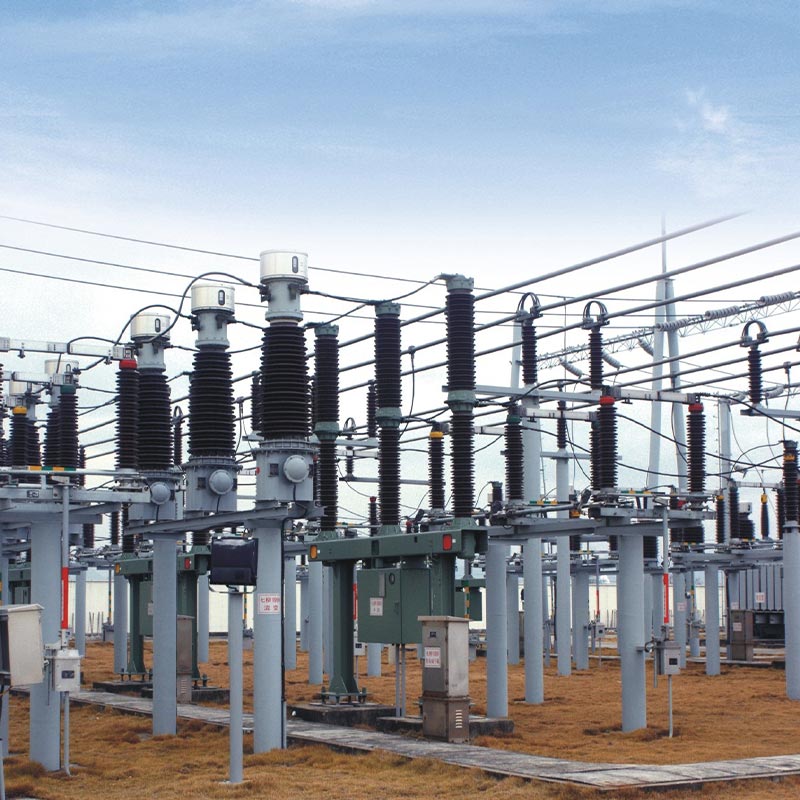

110 kV Akım Trafosu

Usune LB6-110 kV Akım Trafosu, orta ve yüksek voltaj gücüne uyarlanmış, dış mekanda yüksek hassasiyetli bir akım algılama cihazıdır ızgaralar. Modüler bir yapıyı ve çok gruplu ikincil sargı tasarımını benimser. Kablolama yöntemi şu şekilde ayarlanabilir: Üst yağ koruyucudaki harici bağlantı plakaları, çift akım oranları arasında esnek geçiş yapılmasına olanak tanır Farklı çalışma koşullarının akım tespiti ve arıza koruma ihtiyaçları.

Bu ürün GB/T20840.2-2014 ulusal standardı ve IEC uluslararası elektroteknik standartlarına uygundur. o mükemmel ölçüm ve koruma sunan standart, yüksek irtifa ve kirliliğe dayanıklı modelleri içerir doğruluk. Hem geleneksel hem de zorlu dış mekan koşulları için uygun olan bu ürün, genel amaçlı destekleyici ekipmandır. yurtiçi 110kV enerji iletim ve dağıtım sistemleri.

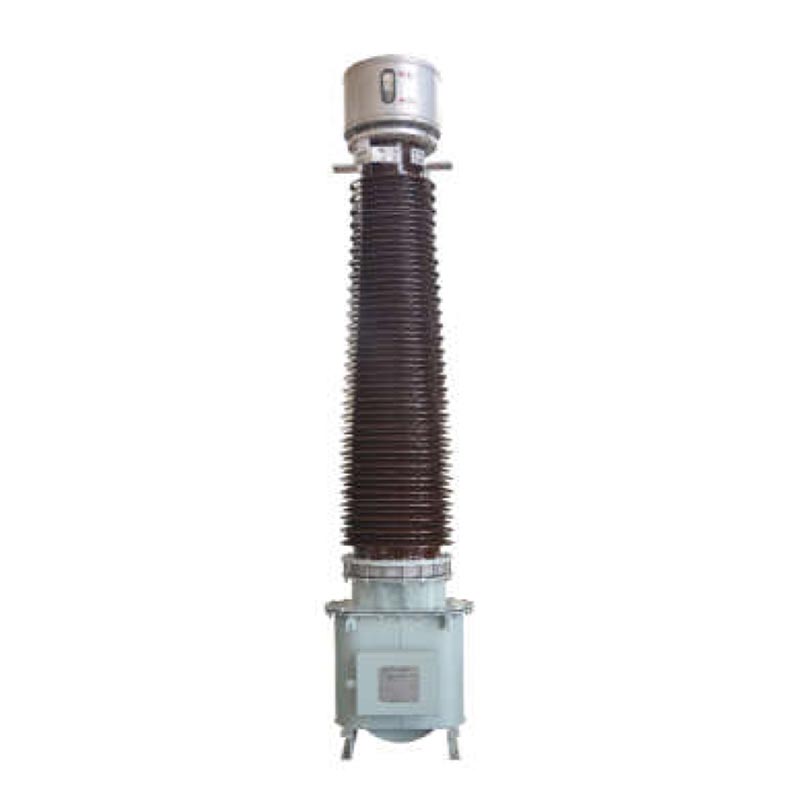

LB6-110kV Kapasitif akım trafosu

Model Açıklaması ve Geçerli Çalışma Koşulları

1. Model Kodu Anlamı

Ürün modelinin tamamı LB6-110kV'dir (doğruluk kombinasyonu + akım oranı), net ve standartlaştırılmış bölümlere ayrılmıştır açıklamalar:
- Temel Model: Akım trafosu için L, koruma seviyesi için B, tasarım seri numarası için 6, nominal gerilim için 110 İkincil kirlilik önleyici tasarım için 110kV, W2
- Doğruluk Sınıfı Kombinasyonu: 0,2/0,5 dahil P/P/P/0,5 ve P/P/0,2 gibi çoklu sarma kombinasyonlarını destekler seviye ölçüm sargıları ve 5P/10P seviye koruma sargıları, yüksek hassasiyetli ölçüm ve güvenilir arızayı dengeler koruma.
- Akım Oranı Spesifikasyonu: 2*a/c olarak işaretlenmiştir, çift akım oranı anahtarlamayı destekler, seri bağlantı a/c'dir, paralel bağlantı 2*a/c'dir, birincil akım 2×50A~2×1000A'yı kapsar, ikincil akım 1A/5A'dır tam spesifikasyon

2. Geçerli Çalışma Koşulları

- Ortam Sıcaklığı: Günlük maksimum +30°C sıcaklıkta -25°C ile +40°C arasındaki çalışma koşullarına uygundur. Ultra düşük sıcaklık gereksinimleri özelleştirilebilir ve müzakere edilebilir.
- Rakım: ≤1000 m rakımlara uygun standart model; GYW yüksek irtifa modeli, ≤4000m rakımlar için uygundur.
- Çevresel Uyumluluk: Çeşitli senaryolara uygun, 16 mm/KV ila 31 mm/KV arasında seçilebilen kaçak mesafesi geleneksel, kıyı korozyon koruması ve yüksek irtifa kirlenme önleyici uygulamalar dahil.

Temel Yapısal Özellikler

1. Optimize Edilmiş Yalıtım Sistemi

Birincil sargı çekirdeğini saran yüksek voltajlı kablo kağıdıyla kapasitif yağlı kağıt yalıtım teknolojisini kullanır. Çok katmanlı bir kapasitör koruma katmanına sahiptir; iç katman yüksek gerilime, dış katman ise topraklanmış katman, düzgün bir elektrik alanı dağılımı ve önemli ölçüde iyileştirilmiş yalıtım güvenliği sağlar marj.

2.Güvenilir Sarma Yapısı

Birincil sargı U şeklinde bir yapıya sahiptir. 2×400A ve altındaki modellerde kağıda sarılı düz bakır tel kullanılırken 2×500A~2×1000A modellerinde, güçlü akım taşıma kapasitesi sağlayan çift yarım daire alüminyum borular kullanılır. Sargı, dört terminal ile iki bölüme bölünmüş olup, ikili akım oranları arasında esnek geçişe olanak tanır.

3. Tamamen Mühürlü Koruma Tasarımı

Genleşme ve daralmayı otomatik olarak telafi etmek için üst tarafa metal bir genleşme tankı yerleştirilmiştir. Sıcaklık değişimlerinden kaynaklanan trafo yağı hacmini iç ve dış havadan yalıtarak önlenmesini sağlar. nem ve yağın yaşlanması ve ekipmanın ömrünün uzatılması.

4.Uygun Kurulum ve Bakım

Tankın altındaki önceden delinmiş kaldırma delikleri ekipmanın kaldırılmasını kolaylaştırır; birden fazla topraklama cıvatası ekipmanın ve ikincil sargıların güvenilir topraklaması; bağlantı kutusu özel kelepçelerle donatılmıştır standart ve güvenli kablolama.

Temel Teknik Parametreler

1.Rated Parametreler

Nominal çalışma voltajı 110kV, maksimum çalışma voltajı 126kV, nominal frekans 50Hz, polarite çıkarıcıdır.

2.İzolasyon Dayanım Gerilimi Seviyesi

Primerden sekondere ve toprağa iç yalıtım 185kV/1 dak, ikincilden toprağa 3kV/1 dak; dış yalıtım kuru test voltajı 230kV, ıslak test voltajı 185kV, yüksek irtifa kirlilik önleyici yıldırım darbe dayanım voltajı zirve 560kV'a ulaşır.

3.Doğruluk Performansı

0,2/0,5 dereceli ölçüm hatası, minimum faz farkı, yüksek hassasiyetli ölçüm gereksinimlerini karşılayan; düşük kompozit 5P/10P koruma seviyesi için hata, şebeke arıza akımlarına hızlı yanıt verilmesini sağlar.

4.Kısa Devre Direnci Performansı

Termal kararlılık akımı 5.3KA~45KA, dinamik kararlılık akımı 13KA~115KA, ızgaraya dayanıklı kısa devre etkileri ve güçlü operasyonel stabilite sergilemektedir.

Gerçek Mühendislik Uygulama Durumları:

Vaka: Zhejiang 110kV Kentsel Trafo Merkezi Yükseltme Projesi

2024 yılında, Zhejiang Jiaxing banliyö 110kV trafo merkezi yükseltme projesi, 32 adet Usune'nin toplu satın alımını içeriyordu. LB6-110kV-2×300/5 (5P30/5P30/0,5) akım transformatörleri. Büyük yüke sahip bir endüstriyel kümede yer almaktadır dalgalanmalar nedeniyle proje son derece yüksek ölçüm doğruluğu ve koruma hassasiyeti gerektiriyordu. Devreye alındıktan sonra, ekipman, veri yolu akım verilerini doğru bir şekilde toplayarak gerçek zamanlı yük izleme ve hızlı arıza açma olanağı sağlar. Yıllık operasyonel veriler, ölçüm hatasının ulusal standart sınırın çok altında olduğunu ve korumanın eylemler doğru ve güvenilirdir ve eski ekipmanların ölçüm hatalarını tamamen çözer.

Kurulum, Çalıştırma ve Bakım Özellikleri

1. Kurulum Öncesi Denetim

Kurulumdan önce, hasarlı porselen burçlar, yağ gibi kusurları ortadan kaldırmak için görsel bir inceleme yapılması gerekir. sızıntılar ve eşleşmeyen isim plakası parametreleri; genişletici yağ seviyesinin ortam sıcaklığına uygun olduğunu doğrulayın ve Yağ seviyesi düşükse kaliteli trafo yağı (elektrik gücü ≥45kV) ekleyin.

2. Kurulum Gereksinimleri

Ekipman tüm süreç boyunca taşıma eğim açısıyla dikey olarak taşınmalı ve kaldırılmalıdır. ≤15°. Kaldırma işlemine yalnızca alt kaldırma deliklerinden izin verilir; porselen burçlar ve yağ üzerindeki stres konservatör kesinlikle yasaktır. Birincil terminal P1'deki maksimum yatay çekme kuvveti ≤2000N'dir ve P2'de ≤3000N'dir; Operasyonel güvenliği sağlamak için ekipman gövdesi ve koruyucu katman güvenilir bir şekilde topraklanmalıdır.

3.İşletme ve Bakım Kuralları

Çalışma sırasında, yüksek voltaj risklerini ve ekipman hasarını önlemek için sekonder sargının açık devre yapılmaması gerekir. Tamamen yalıtılmış yapı, normal çalışma koşullarında bakım gerektirmez. Kasanın temizliğini kontrol edin Porselen burç ve yağ seviyesi üç ayda bir kontrol edilmelidir. Contanın hasar görmesi ya da yalıtımın nemli olması durumunda üniteyi tamirciye iade edin. Hemen vakumlu kurutma ve yağ değişimi için fabrikaya başvurun.

4. Depolama Gereksinimleri

110 kV Akım Trafosu kuru, iyi havalandırılmış bir ortamda, doğrudan güneş ışığı ve yağmurdan korunarak depolanmalıdır. Alt kısmı Yağ deposu yerden en az 50 mm yüksekte olmalı ve depolama sıcaklığı en az -30°C olmalıdır. Sonra Bir yıllık depolama, izolasyon direnci ve dielektrik kayıp katsayısı periyodik olarak test edilmelidir. Eğer Boya uzun süre saklandıktan sonra soyuluyorsa, yeniden boyama derhal yapılmalıdır.

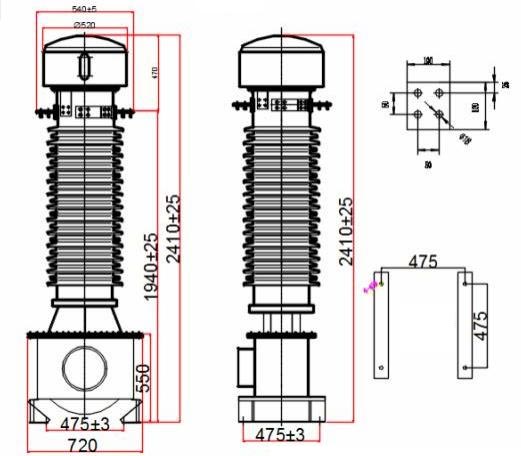

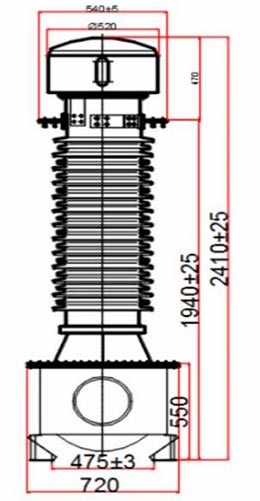

LB 6 - 110 kV görünüm ve kurulum boyutları

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: LB6-110 kV Akım Trafosunda ikili akım oranı nasıl değiştirilir?

Ekipman değişimine gerek yoktur. Üst yağdaki harici konektörün kablolama yöntemini kolayca ayarlayın koruyucu: birincil sargılar seri olarak bağlandığında, temel akım oranı a/c'dir; bağlandığında paralel, akım oranı 2*a/c'nin iki katıdır. Çalıştırma basittir ve özel bir ekipman gerektirmez, uyarlanabilir Farklı yük koşullarına göre ekipman değiştirme maliyetlerini etkili bir şekilde azaltır.

S2: Standart, kirlilik önleme ve yüksek irtifa modelleri arasındaki farklar nelerdir?

Üç model, belirli gereksinimlere göre uyarlanmış yapısal optimizasyonlarla aynı temel elektrik performansını paylaşıyor. senaryolar: ① Standart model, kaçaklı, 1000 m yüksekliğe kadar geleneksel ortamlar için uygundur 16 mm/KV mesafe; ② W2 kirlilik önleme modeli, kıyı ve endüstriyel açıdan kirli alanlar için uygundur. 20 mm/KV kaçak mesafesi ve gelişmiş korozyon ve kirlilik direnci; ③ GYW yüksek irtifa modeli Maksimum 31 mm/KV kaçak mesafesiyle 4000 m'ye kadar yüksek rakımlı alanlar için uygundur ve düşük havaya dayanabilir basınç ve güçlü ultraviyole radyasyon ortamları.

S3: Ekipmanın uzun süreli çalışması için temel güvenlik önlemleri nelerdir?

İlk olarak, ikincil sargının yük altında veya kısa devre yaptırılarak çalıştırılması gerekir; açık devreler kesinlikle yasaktır Yüksek gerilim arızalarını ve yaralanmalı kazaları önlemek için. İkincisi, bağlantı noktasının güvenilir şekilde topraklanmasını sağlayın kutusunun ve yağ deposunun alt topraklama cıvatasının ve topraklama kablosunun statik elektriği önlemek için spesifikasyonlara uygun olduğundan emin olun. elektrik birikmesi. Üçüncüsü, normal çalışma sırasında kapalı yapının sökülmesi ve isteğe bağlı örnekleme yapılması gerekir. yasaktır. Kararlı yalıtım performansı sağlamak için dielektrik kaybını ve kısmi deşarj verilerini düzenli olarak test edin.

Ürün Avantajları ve Hizmet Garantisi

Çin'deki yüksek voltajlı güç ekipmanlarının profesyonel üreticisi ve tedarikçisi olan Usune Electric'in LB6-110 kV Akım Transformatörü önemli avantajlara sahiptir: standartlaştırılmış fabrika üretimi, yurtiçi ve uluslararası standartlara sıkı sıkıya bağlı kalarak istikrarlı doğruluk ve güçlü çevresel uyumluluk sağlayan endüstri standartları; ve tamamen mühürlenmiş, Bakım gerektirmeyen tasarım, sonraki işletme ve bakım maliyetlerini önemli ölçüde azaltır. Şirket şunları sağlar: Seçim ve özelleştirme, teknik rehberlik, yerinde kurulum ve satış sonrası hizmetleri içeren tek elden hizmet bakım. Parametreler proje ihtiyaçlarına göre optimize edilebilir, böylece güvenlik ve güvenlik için güvenilir bir güvence sağlanır. 110kV elektrik şebekesi sisteminin kararlı çalışması.
