Orta Gerilim Çekmece Tipi Panel, güç alımını, besleyici dağıtımını, gerilim ölçümünü, ölçümünü destekler. otobüs bölümleme ve izolasyon fonksiyonları. Usune, ekipmana mühendislik odaklı bir konfigürasyon sağlar yaklaşımına sahip olup, ISO 9001, ISO 14001 ve ISO 45001 yönetim sistemleri çerçevesinde tasarlanmış ürünlerle faaliyet göstermektedir. İlgili pazarlar için geçerli IEC ve GB standartlarına ve CE sertifikasına uygundur.
Büyük elektrik projeleri genellikle tek bir dağıtım hattı yerine birden fazla bağımsız güç devresi içerir. Gelen güç, transformatör besleyicileri, motor devreleri, ölçüm devreleri ve yardımcı yüklerin tümü, farklı elektriksel fonksiyonlar.
KYN28 Orta Gerilim Çekmeceli Tip Panel, bu fonksiyonların tek bir kabin içerisinde ayrı ayrı kabinetler halinde düzenlenmesine olanak sağlar. koordineli kadro. Bu, projenin tek hat şeması etrafında bir dağıtım sistemi kurmayı mümkün kılar her devre için tek tip bir kabin konfigürasyonu kullanmak yerine.
Tedarik ekipleri için bu modüler mimari, kabin fonksiyonlarının gerçek elektrik şebekesine göre tanımlanmalıdır. Ayrıca genel sıralamanın aşağıdakilere göre planlanmasına da olanak tanır: besleyicilerin sayısı, mevcut gereksinimler, koruma düzenlemeleri ve gelecekteki dağıtım ihtiyaçları.
Orta gerilim dağıtım sisteminin konfigürasyonu büyük ölçüde her devrenin işlevine bağlıdır. bir Gelen devre bir yukarı akış kaynağından elektrik gücü alırken, giden devreler gücü dağıtır. transformatörler, motorlar, üretim ekipmanları veya diğer yükler.
Usune, KYN28 serisini giriş kabinleri, çıkış kabinleri, PT ve gerilim ölçüm kabinleri ile yapılandırabilir, ölçüm kabinleri, veri yolu bölümleyici kabinleri ve izolasyon kabinleri. Her dolap tipi sisteme entegre edilebilir. projenin elektrik mimarisine göre genel şalt sistemi.
Bu devre tabanlı yaklaşım, özellikle şalt donanımı spesifikasyonunun zorunlu olduğu EPC projeleri için kullanışlıdır. Onaylanan elektrik çizimlerine tam olarak uygun olduğundan emin olun.
Fabrikalar genişledikçe, üretim hatları eklendikçe veya altyapı arttıkça elektrik dağıtım gereksinimleri değişebilir. kapasite artar. Yalnızca ilk elektrik yükü için planlanan bir şalt düzeninin planlanması zorlaşabilir. ek besleyiciler gerektiğinde değiştirin.
KYN28 serisinin modüler düzeni, farklı devrelerin bir arada düzenlenmesi için daha fazla esneklik sağlar. orta gerilim dağıtım sistemi. Proje planlama sırasında müşteriler uygun pozisyonları rezerve edebilir veya tanımlayabilir. gelecekte beklenen gereksinimlere göre ek işlevsel dolaplar.
Bu yaklaşım, şalt sisteminin projenin uzun vadeli elektrik projesinin bir parçası olarak değerlendirilmesine olanak tanır. mimarlık sadece bireysel bir ekipman parçası olmaktan ziyade.
Orta gerilim ekipmanının fiziksel düzenlemesi, elektrik odası tasarımında önemli bir husustur. Ekipmanın mevcut kurulum alanına takılırken yeterli çalışma erişimi sağlaması gerekir.

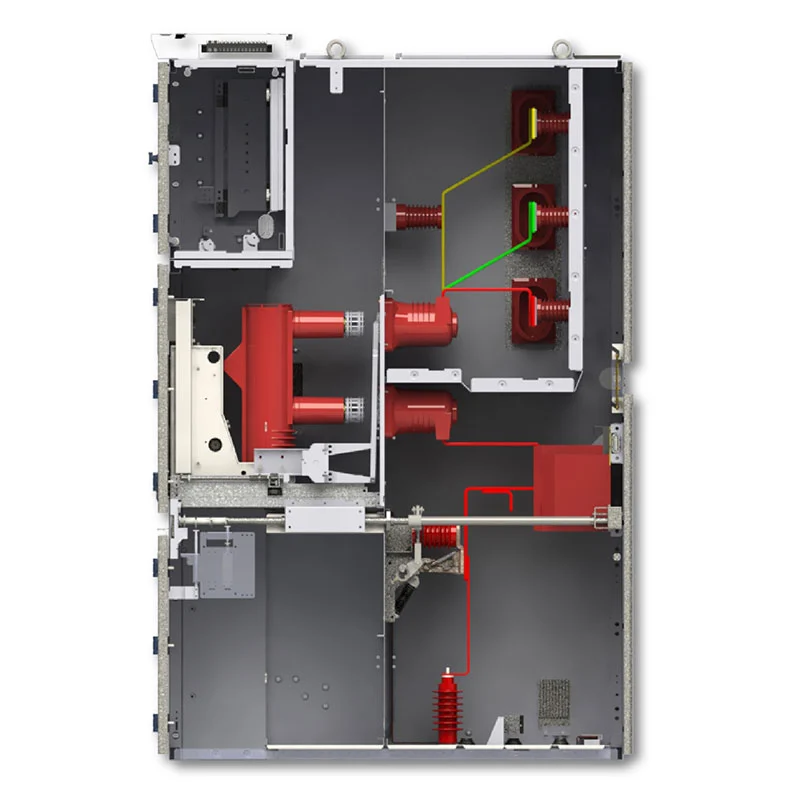

KYN28 Orta Gerilim Çekmeceli Tip Panel, ön taraftan çalıştırma ve bakıma sahip metal mahfazalı bir yapı kullanır. Kesici, bara, kablo ve kontrol bölümleri bağımsız bölmeler halinde düzenlenerek net bir organize kabine yapısı.
Elektrik odası tasarımcıları için bu konfigürasyon, daha öngörülebilir bir ekipman düzeni oluşturmaya yardımcı olur ve mevcut oda boyutlarına ve kablo bağlantı gereksinimlerine göre planlanacak şalt sistemi.
Birden fazla fider içeren bir dağıtım sisteminde bakım gereksinimleri devreler arasında farklılık gösterebilir. Bir devredeki arıza veya planlı inceleme, elektriksel çalışma prosedürüne göre yönetilmelidir. ilgisiz bölümleri gereksiz yere rahatsız etmeden.

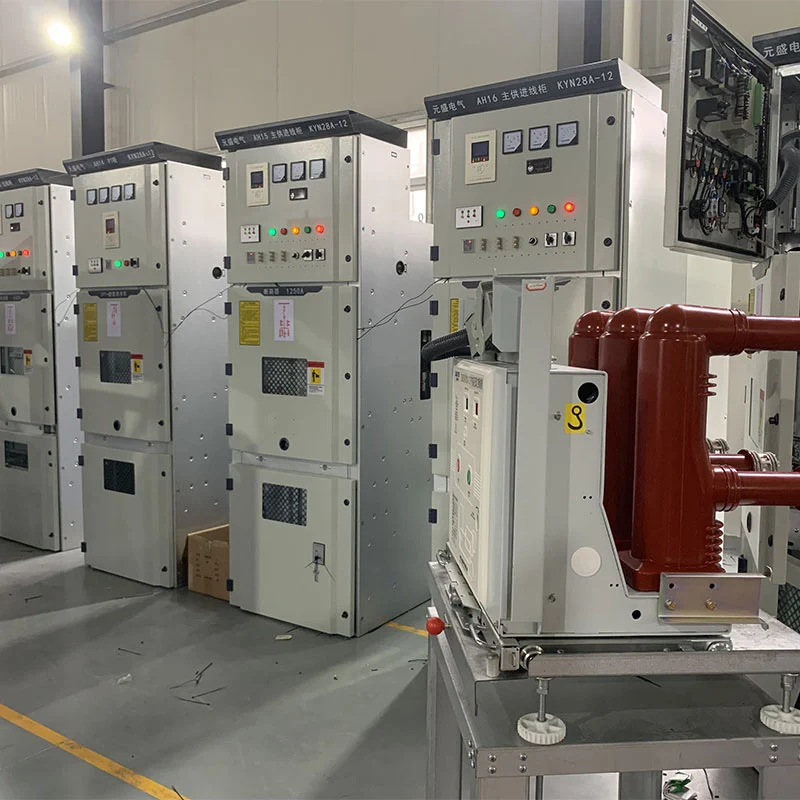

Çekmeceli fonksiyonel ünite, ilgili ekipmanın inceleme için izole bir konuma taşınmasına olanak tanır, test etme veya değiştirme. Mekanik kilitleme sistemi çalışma sırasını kontrol eder ve önlenmesine yardımcı olur yanlış anahtarlama eylemleri.
Bu, ekipmanı bireysel devre yönetiminin önemli bir parçası olduğu dağıtım sistemleri için uygun hale getirir günlük elektrik operasyonu.
Gelen kabin, yukarı akışlı güç kaynağından elektrik gücü almak ve onu ana şebekeye bağlamak için kullanılır. orta gerilim bara sistemi. Konfigürasyonu gelen devrenin nominal akımına göre belirlenebilir, koruma gereksinimleri, ölçüm gereksinimleri ve genel dağıtım mimarisi.
Çıkış kabinleri orta gerilim gücünü alt transformatörlere, motorlara, besleyicilere veya diğer elektrikli cihazlara dağıtır. yükler. Giden dolapların sayısı ve özellikleri projenin yük dağılımına göre planlanabilmektedir. ve besleyici düzenlemesi.
PT kabini voltaj ölçümü ve ilgili elektriksel izleme fonksiyonları için kullanılır. İçine entegre edilebilir Projenin orta gerilim kapsamında gerilim dönüşümü ve ölçümü gerektirdiği şalt sistemi serisi dağıtım sistemi.
Ölçüm kabini, özel gerektiren uygulamalar için elektrik enerjisi ölçüm ekipmanını barındırabilir. güç ölçümü. Konfigürasyonu projenin ölçüm ve kullanım gereksinimleriyle koordine edilebilir.
Bara bölümleyici kabini, orta gerilim barasının bölümlerini standartlara göre bölmek veya bağlamak için kullanılır. sistem tasarımı. Bu düzenleme, çoklu dağıtım ağları tasarlanırken daha fazla esneklik sağlayabilir. güç kaynakları veya veri yolu bölümleri.
İzolasyon kabini elektriksel izolasyon gereksinimleri için özel bir konfigürasyon sağlar. Düzenlemesi projenin anahtarlama sırasına, topraklama şemasına ve elektrik güvenliğine göre belirlenmelidir prosedürler.
Üretim tesisleri genellikle üretim hatları, motorlar, transformatörler, kompresörler, pompalar ve yardımcı ekipmanları içerir. Farklı güç gereksinimleri olan sistemler. Modüler bir şalt sistemi serisi, bu devreleri ihtiyaca göre düzenleyebilir. Fabrikanın elektrik dağıtım yapısı.
Trafo merkezleri birden fazla giriş, çıkış, ölçüm ve veri yolu bölümü devresine ihtiyaç duyabilir. Modüler kabin düzenleme, mühendislerin trafo merkezinin tek hat şemasını temel alarak eksiksiz bir şalt sistemi dizisi geliştirmelerine olanak tanır.
Madencilik operasyonları genellikle sahanın farklı alanlarına dağıtılan birden fazla elektrik yükünü içerir. ekipman, motorlar, pompalar ve havalandırma için besleyici dağıtımını ve güç yönetimini destekleyecek şekilde yapılandırılabilir sistemleri ve işleme ekipmanları.
Büyük ticari ve yüksek binalar, organize orta gerilim güç alımı ve dağıtımı gerektirir. Farklı Kabin fonksiyonları binanın trafo, fider, ölçüm ve elektrik odasına göre birleştirilebilir gereksinimleri.
Ulaşım tesisleri ve özel endüstriyel tesisler gibi altyapı projeleri şunları içerebilir: farklı çalışma gereksinimlerine sahip çoklu elektrik yükleri. Modüler konfigürasyon esneklik sağlar bu devrelerin tek bir koordineli orta gerilim dağıtım sistemine entegre edilmesi.
| Öğe | Şartname |
| Nominal Gerilim | 3.6kV, 7.2kV, 12kV |
| Nominal Frekans | 50Hz / 60Hz |
| Nominal Akım | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominal Kısa Devre Kesme Akımı | 25kA, 31,5kA, 40kA, 50kA |
| Nominal Kısa Süreli Dayanım Akımı | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Koruma Derecesi | IP4X harici muhafaza, IP2X dahili bölmeler |
| Ortam Sıcaklığı | -15°C ila +40°C |
| Rakım | ≤1000 m, daha yüksek rakımlar için gücü azaltıldı |
| Kurulum | Kapalı |
Nihai nominal voltaj, akım, kısa devre kapasitesi, kabin kombinasyonu ve fonksiyonel ünite düzenlemesi, Proje elektrik şemasına ve teknik şartnameye göre teyit edilecektir.
Ekipman, ortam sıcaklığının -15°C ile +40°C arasında olduğu iç mekanlarda kurulum için tasarlanmıştır. Günlük ortalama bağıl nem %95'i, aylık ortalama bağıl nem ise %90'ı geçmemelidir.
Kurulum ortamı patlayıcı veya aşındırıcı gazlardan, iletken tozdan ve şiddetli titreşimden arındırılmış olmalıdır. Ekipmanın bu standart koşulların dışında çalışması gerekiyorsa çevresel gereksinimler aşağıdakilere uygun olmalıdır: teknik tasarım ve üretim öncesinde Usune ile onaylandı.
Ekipman, özel bir altyapı projesi olan Cas-space Roket Fırlatma Projesi için referans alınmıştır. organize bir orta gerilim elektrik dağıtım sistemi gerektirir.
Havacılık ve uzay altyapısı için elektrik ağı, farklı tesislere hizmet eden birden fazla türde yük içerebilir. ve destekleyici sistemler. Dağıtım sisteminin tek tip bir kabin düzenlemesine güvenmek yerine, Gelen gücü, besleyici devreleri, ölçüm fonksiyonlarını ve diğer elektrik gereksinimlerini koordineli konfigürasyon.
KYN28 serisinin modüler yapısı, farklı fonksiyonel dolapların ihtiyaca göre düzenlenmesine olanak sağlar. projenin elektrik dağıtım şeması. Bu, mühendislere, koordinasyonu sağlarken daha fazla esneklik sağlar. tesisin güç ağı ve elektrik odası düzeniyle birlikte şalt düzeni.
Proje referansı, Usune'un modüler orta gerilim dağıtım ekipmanının Organize devre konfigürasyonu ve projeye özel elektrik planlamasının yapıldığı özel altyapı önemli.
KYN28 serisi, orta gerilim metal muhafazalı cihazlar için geçerli IEC ve GB standartlarına göre tasarlanmıştır. şalt ve elektrik dağıtım ekipmanları.
Usune, ISO 9001 Kalite Yönetim Sistemi, ISO 14001 Çevre Yönetim Sistemi ve ISO 45001 kapsamında faaliyet göstermektedir. İş Sağlığı ve Güvenliği Yönetim Sistemi. CE sertifikası aynı zamanda geçerli uluslararası uygulamalar için de mevcuttur. pazar gereksinimleri.
Ürün test raporları, teknik özellikler ve ilgili kalite belgeleri aşağıdakilere göre sağlanabilir: müşteri ve proje gereksinimleri.
Usune, projeleri aşağıdakilerle sınırlamak yerine müşteri elektrik şemalarına göre şalt sistemi konfigürasyonunu destekler bir standart kabin düzenlemesi. Bu yaklaşım EPC yüklenicileri, elektrik distribütörleri, sistem Entegratörler ve farklı devre gereksinimleri olan endüstriyel kullanıcılar.
Usune, elektrikli ekipman alanında 14 yıldan fazla deneyime sahiptir ve deneyimli bir Ar-Ge ekibine sahiptir. projeye özel tasarım ve teknik konfigürasyonu destekleyebilmektedir.

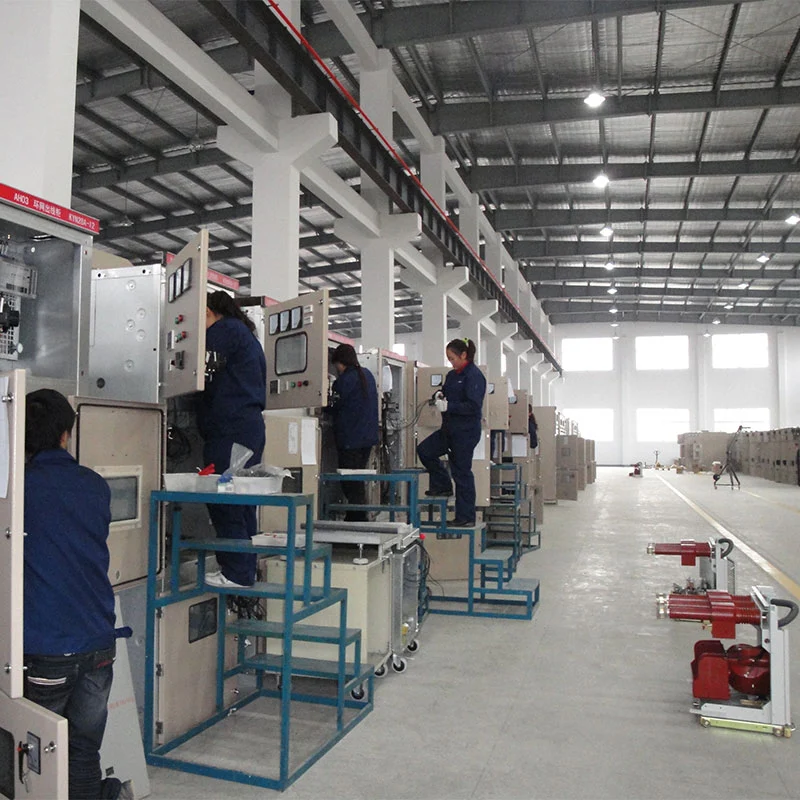

Kalite denetimi; bileşenleri, montajı, elektriki kapsayan üretim süreci boyunca uygulanır. test ve bitmiş ekipman. Ürün performansını doğrulamak için sevkiyattan önce rutin testler tamamlanır.
Standart konfigürasyonlar için tipik üretim süresi, teknik onayın ardından yaklaşık 15-20 gündür. ve ödeme. Gerçek teslim süresi ürün konfigürasyonuna, sipariş miktarına ve proje gereksinimlerine bağlıdır.
Usune, müşteri incelemesini, tedarikçiyi desteklemek için ürün test raporları ve teknik belgeler sağlar yeterlilik, proje onayı ve devreye alma prosedürleri.
Çekmece tipi orta gerilim paneli, çekmeceli fonksiyonel üniteler kullanan, metal mahfazalı, kapalı bir şalt sistemidir. orta gerilim güç alımı, dağıtımı, ölçümü, kontrolü ve koruması için. Modüler konfigürasyonu elektrik sistemine göre farklı kabin fonksiyonlarının birleştirilmesine olanak sağlar.
KYN28 serisi 3,6kV, 7,2kV ve 12kV uygulamalarını destekler. Tam nominal voltaj ve yalıtım gereksinimleri müşterinin elektrik sistemine göre onaylanmalıdır.
Evet. Giriş, çıkış, PT, ölçüm, veri yolu bölümleyici ve izolasyon kabinleri tek bir şalt cihazında birleştirilebilir projenin tek hat şemasına ve dağıtım gereksinimlerine göre sıralama.
Evet. Modüler düzenleme birden fazla besleyiciye, motora, transformatöre ve üretime sahip fabrikalar için uygundur. Organize orta gerilim güç dağıtımı gerektiren yükler.
Modüler dolap konsepti, proje mühendislerinin mevcut ve güncel ihtiyaçlara göre farklı fonksiyonel üniteler planlamasını sağlar. Beklenen dağıtım gereksinimleri. Gelecekteki genişleme ilk elektrik odası sırasında düşünülmeli ve şalt düzeni tasarımı.
Evet. Usune, müşteri logoları, şirket adları ve projeye özel konfigürasyonlar dahil olmak üzere OEM gereksinimlerini destekler. teknik onaya tabidir.
Standart konfigürasyonlar için tipik üretim süresi, teknik onayın ardından yaklaşık 15-20 gündür. ve ödeme. Nihai program, sipariş miktarına ve konfigürasyona bağlıdır.
Usune teknik özellikler, ürün test raporları, kalite belgeleri ve projeyle ilgili diğer belgeleri sağlayabilir Müşteri gereksinimlerine göre belgeler.
Standart garanti süresi, üzerinde anlaşmaya varılan teknik ve ticari anlaşmalara bağlı olarak nakliye tarihinden itibaren 12 aydır. koşullar.
Bir üretim tesisi, trafo merkezi, madencilik projesi için Orta Gerilim Çekmeceli Tip Panel tedarik ediyorsanız, ticari bina, altyapı tesisi veya özel elektrik kurulumu gibi durumlarda Usune, gerçek dağıtım gereksinimlerinize göre yapılandırma.
Tek hat şemanızı, nominal voltajınızı, nominal akımınızı, kısa devre seviyenizi, gelen ve giden kablolarınızın sayısını gönderin Devreler, kabin fonksiyonları ve kurulum koşulları teknik değerlendirme ve fiyat teklifi için Usune'a iletilecektir.
