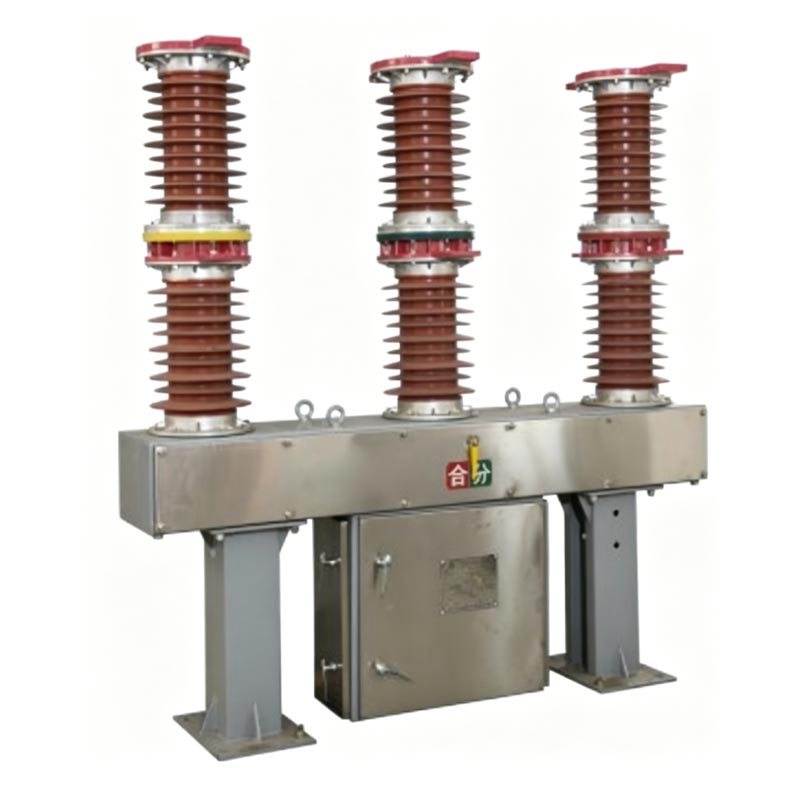

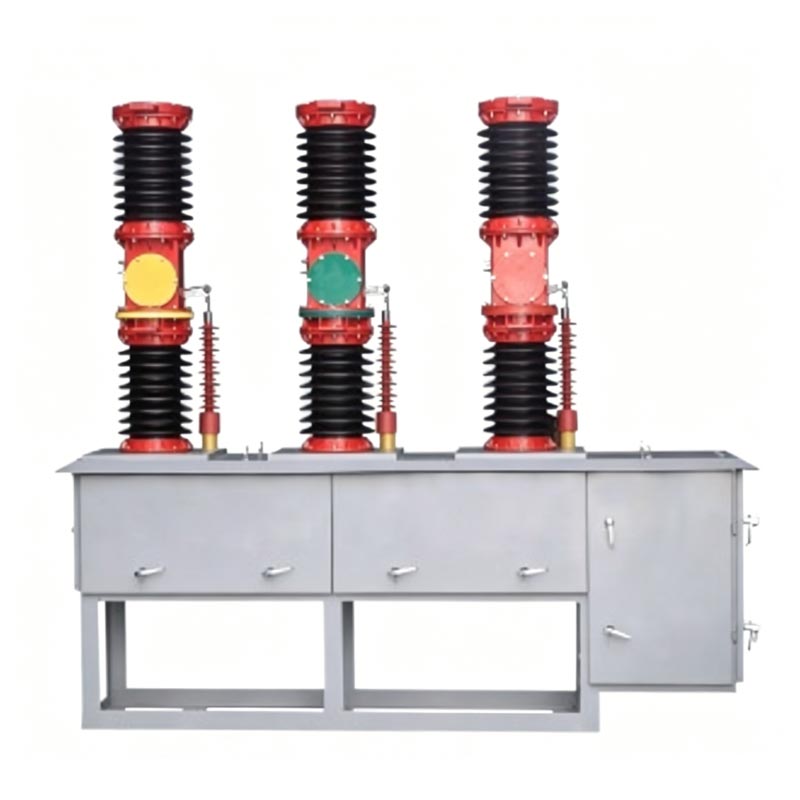

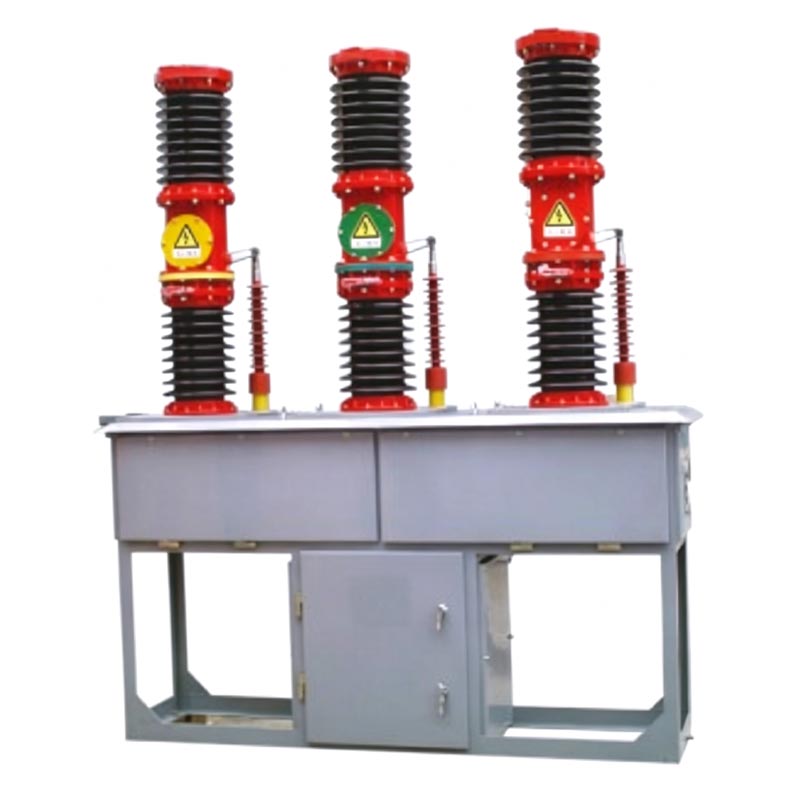

Usune Zw7-40.5 Dış Mekan Vakumlu Devre Kesici, 50Hz'e uygun bir dış mekan yüksek voltajlı vakumlu devre kesicidir üç fazlı AC, 24-40,5kV güç iletim ve dağıtım sistemleri, öncelikle sistem kontrolü, koruması, bölümlendirme ve kapasitör bankası anahtarlaması. Tekrar kapamalı kesiciyle birlikte kullanıldığında akıllı bölümlere ayırmayı mümkün kılar güç sisteminin kontrolünün tekrar kapatılması; yaylı veya elektromanyetik çalışma mekanizmalarını destekler, kararlı mekanik özelliklere sahiptir performans gösterir ve yangın veya patlama riski taşımaz; GB1984-1989 "AC Yüksek Gerilim Devre Kesicileri" ile uyumludur ve IEC56, IEC62271-100 "Yüksek Gerilim AC Devre Kesiciler" standartları.
1. Mükemmel Kırma Performansı: Vakumlu ark söndürme teknolojisini kullanarak güçlü kırılma sağlar
kapasitesi, uzun elektriksel ömrü ve 10.000 çevrime kadar mekanik ömrü vardır.
2. Bakım Gerektirmez ve Güvenilir: Basit yapı, düzenli bakım gerektirmez ve uzun ömürlüdür.
3. Mükemmel Yalıtım ve Kirlilik Önleme Performansı: Güçlü dış mekan yalıtım performansı ve olağanüstü
kirlilik önleme yeteneği.
4. Esnek Akıllı Yapılandırma: Dahili bir akım trafosu ile donatılabilir (0,2S'ye kadar doğruluk)
sınıfı) ölçüm ve üç fazlı bağlantı koruması için.
5. Çalışma Mekanizmalarının Geniş Uyumluluğu: Yaylı veya elektromanyetik çalışma mekanizmalarına uyarlanabilir,
sık ve güvenilir çalışma.

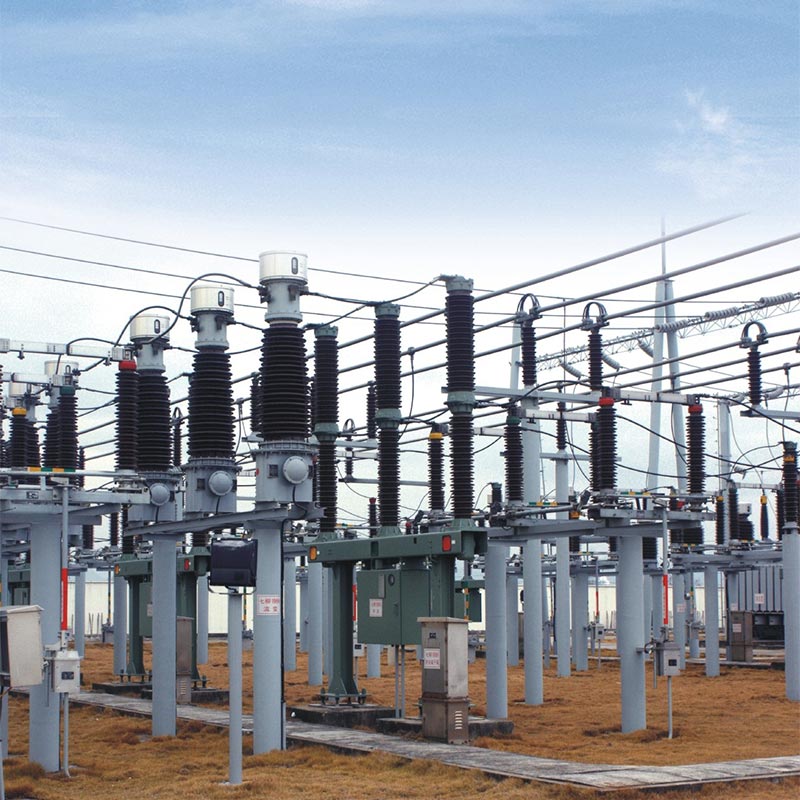

1. 24-40,5kV iletim ve dağıtım hatları ve trafo merkezleri
2. Kentsel ve kırsal elektrik şebekesi yenileme ve genişletme projeleri
3. Rüzgar santralleri, güneş enerjisi santralleri ve endüstriyel güç sistemleri
4. Kondansatör kümesi anahtarlama ve devre kesici uygulamaları
5. Kıyı, yüksek rakımlı ve aşırı kirli alanlar
1. Proje Adı: Kuzey Çin'de 35kV Rüzgar Santrali Şebeke Bağlantısı Projesi
2. Müşteri: State Grid Hebei Electric Power Co., Ltd.
3. Projenin Arka Planı: Bu rüzgar santrali, yüksek nem, yoğun tuz spreyi ve sık sık fırtınalar. 35kV giden hat sistemi, kontrol ve arıza için güvenilir devre kesiciler gerektirir izolasyon ve otomatik tekrar kapama işlemleri.
4. Çözüm: Uxin Electric, aşağıdakilerle donatılmış 12 set Zw7-40.5 Dış Mekan Vakumlu Devre Kesici sağladı yay ile çalışan mekanizmalar ve 0,2S sınıfı dahili akım transformatörleri.
5. Uygulama Başarıları
- Yüksek nem ve yüksek tuz püskürtmeli ortamlarda 5 yılı aşkın süredir kararlı çalışma
- 187 kısa devre kesme işleminde %100 başarı oranı
- Akıllı tekrar kapama fonksiyonu elektrik kesintisi süresini %85 azaltır
- Bakım gerektirmeyen tasarım, yıllık işletme ve bakım maliyetlerini %60 oranında azaltır
6. Müşteri Geri Bildirimi
“Usune Zw7-40.5 Dış Mekan Vakumlu Devre Kesici, kıyı bölgemizde son derece güvenilir bir performans sergiledi rüzgar çiftliği. Kirlilik önleme performansı ve akıllı koruma fonksiyonları önemli ölçüde iyileştirildi şebeke istikrarı.” – Proje Yöneticisi, State Grid Hebei Electric Power Co., Ltd.
| Öğe | Birim | Parametreler | |
| Nominal gerilim | kV | 40.5 | |
| Nominal yalıtım seviyesi | 1 dak Güç frekansı dayanım gerilimi | kV | 95 |
| Yıldırım darbe dayanım gerilimi (Tepe değeri) | kV | 185 | |
| Nominal akım | A | 630/1000/1250/1600/2000 | |
| Nominal kısa devre bırakma akımı | KA | 12,5/16/20/25/31,5 | |
| Nominal çalışma sırası | 0-0.3s-C0-180s-0 | ||
| Nominal kısa kesme akımı için kesme süreleri | Kez | 12 | |
| Nominal kısa devre kesme ve kapatma akımı (tepe) | KA | 50/63/80 | |
| Nominal tepe dayanım akımı | KA | 50/63/80 | |
| Anma kısa süreli dayanım akımı | KA | 20/25/31,5 | |
| Nominal kısa devre süresi | s | 4 | |
| Ortalama Kapanma hızı | m/sn | 1,5 ± 0,20 | |
| Ortalama açılma hızı | m/sn | 0,7 ± 0,2 | |
| Sözleşmenin devreye girmesinden hemen çıkma süresi | Bayan | ≤ 2 | |
| Üç fazlı açma/kapama senkronizasyon zaman farkı | Bayan | ≤ 2 | |
| Açılış zamanı | Bayan | ≤ 150 | |
| Kapanma zamanı | Bayan | ≤ 70 | |
| Mekanik ömür | Kez | 10000 | |
| Nominal çalışma voltajı ve yardımcı devre nominal voltajı | V | DC/AC110,220 | |
| Her faz döngüsü DC direnci (Cihaz transformatörleri dahil değildir) | μΩ | ≤ 50 | |
| Her faz döngüsü DC dirençleri | mm | 3 | |
C: Yayla çalışan veya elektromanyetikle çalışan mekanizmalar kullanılabilir. Yayla çalıştırılan mekanizmalar yüksek performans sunar güvenilirlik ve düşük bakım maliyetleri, onları çoğu dış mekan uygulaması için uygun kılar.
C: Evet. Sipariş sırasında akım oranı ve doğruluk sınıfı (0,2S/0,5/10P10) belirtilmelidir.
C: Normal kullanımda bakım gerektirmeyen süre 10-15 yıldır. Her 2 yılda bir görsel muayene yapılması tavsiye edilir, ve her 5 yılda bir küçük bir mekanik muayene.
Usune Zw7-40.5 Dış Mekan Vakumlu Devre Kesici, gelişmiş vakum teknolojisini, sağlam yapısal tasarımı ve akıllı özellikler. Güvenilir bir Çinli tedarikçi olarak Usune Electric, sürekli olarak yüksek kalite ve Yüksek performanslı ürünler, onları güvenilirlik, güvenlik ve güvenlik gerektiren modern güç sistemleri için ideal bir seçim haline getiriyor. Düşük yaşam döngüsü maliyetleri.
