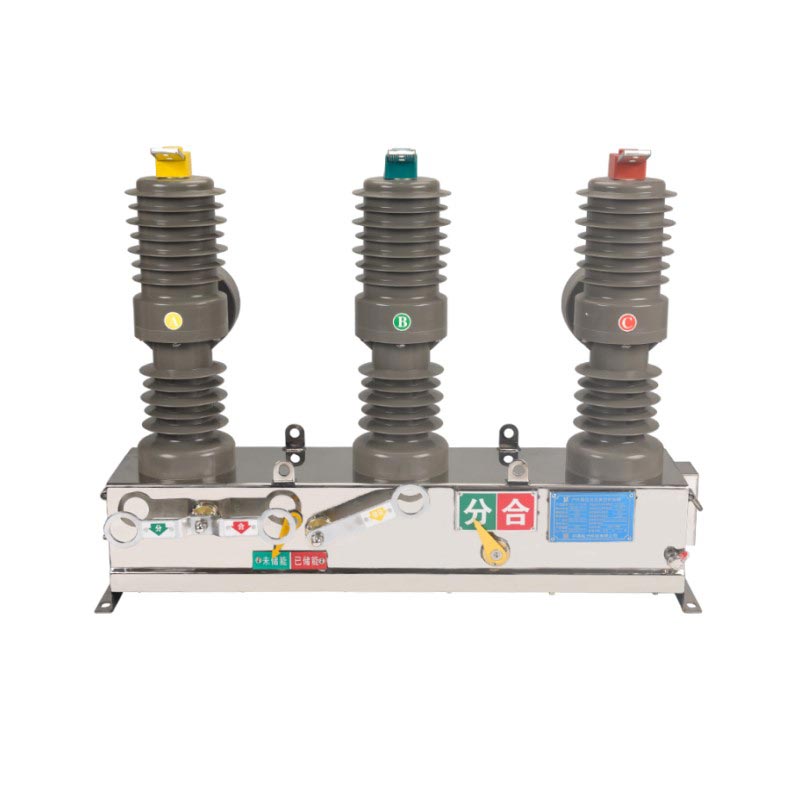

11 kV Direğe Monte Vakumlu Devre Kesici

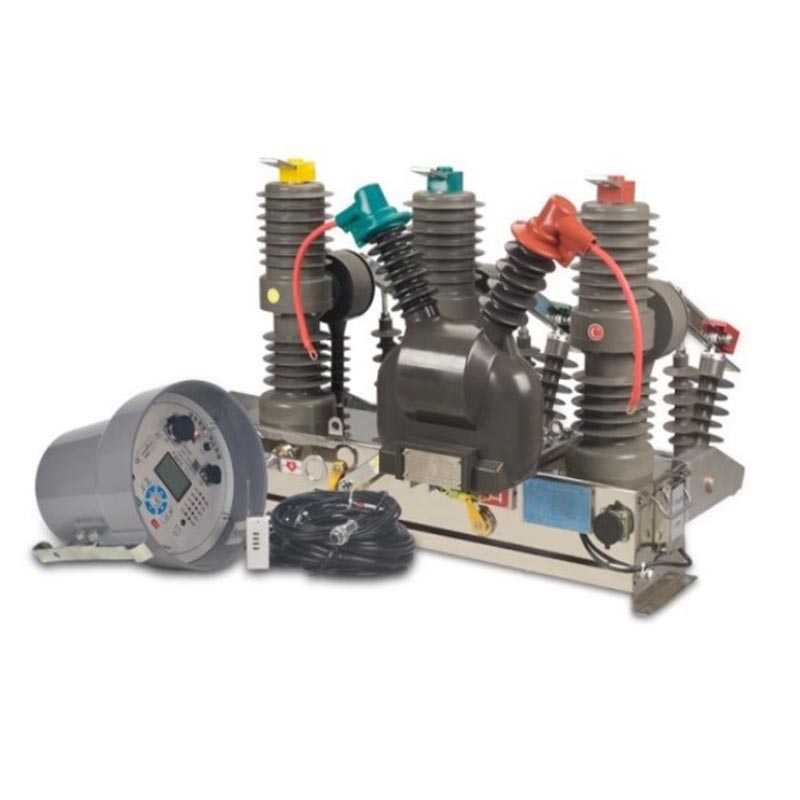

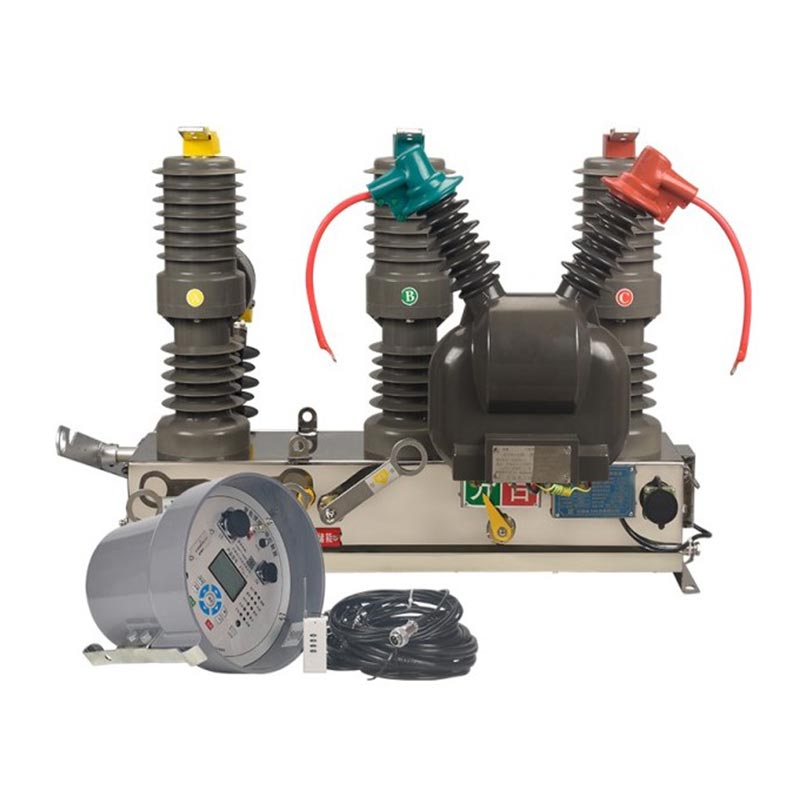

Usune ZW32-12 11 kV Direğe Monte Vakumlu Devre Kesici, dış mekan direğine monte vakumlu devre kesicidir 10kV–12kV güç dağıtım sistemleri için özel olarak tasarlanmıştır. için yüksek güvenilirliğe sahip bir vakum kesici kullanır. yay çeşitli akımları söndürmek, doğru ve güvenli bir şekilde açıp kapatmak. Sağlam mekanik yapısı destekler sık çalışma ve tekrarlanan anahtarlama gerektiren senaryolar için uygundur.

- Nominal Gerilim: 12kV (10kV/11kV sistemlerle uyumlu)
- Sıklık: 50/60Hz
- Faz Sayısı: Üç fazlı AC
- Yalıtım: Dış mekana uygun, yaşlanma karşıtı ve korozyona dayanıklı malzemeler
- Çalıştırma Yöntemi: Manuel/Elektrikli, akıllı kontrolörlerle uyumlu

Temel Özellikler ve Avantajlar

1. Üstün Kırma Performansı

- Hızlı vakum arkı söndürme hızı, kısa kırılma süresi ve yüksek operasyonel stabilite;
- Hatları ve ekipmanı etkili bir şekilde koruyan mükemmel kısa devre kesme kapasitesi;
- Sık çalışma senaryolarına uygun, uzun mekanik ve elektriksel ömür.

2. Akıllı "Dört Uzaktan Kumanda" İşlevi

Bir Usune akıllı kontrol cihazıyla eşleştirildiğinde, otomatik bir tekrar kapatıcı oluşturabilir ve şunları gerçekleştirebilir:
- Uzaktan Kontrol: Sevkiyat merkezi tarafından uzaktan açma ve kapama işlemi;
- Telemetri: Akım, voltaj, güç ve enerji verilerinin gerçek zamanlı izlenmesi;
- Uzaktan Sinyal Verme: Ekipman durumu, alarm ve arıza bilgilerinin aktif olarak raporlanması;
- Uzaktan Ayarlama: Koruma parametrelerinin çevrimiçi ayarlanması ve değiştirilmesi.

3. Dayanıklı Dış Mekan Tasarımı

- Tamamen kapalı IP54+ koruma sınıfı, toza, yağmura ve yoğuşmaya dayanıklı;
- -40°C'den +70°C'ye kadar değişen ortamlarda kararlı çalışma; tuz serpintisine, neme ve kirliliğe karşı dayanıklı;
- Kompakt yapı, direğe monte edilebilir, kurulumu kolay ve minimum bakım gerektirir.

Gerçek Dünya Uygulama Örneği

1. Proje

Çin'in Anhui Eyaletindeki Kırsal Elektrik Şebekesi Otomasyonunu Yükseltme Projesi

2. Arka Plan

Kırsal elektrik şebekelerinde sık sık geçici arızalar (yıldırım çarpması, ağaç teması), yavaş arıza izolasyon hızı ve Büyük ölçekli elektrik kesintisi riski yüksek.

3. Çözüm

10kV havai hatlar için direğe monteli tekrar kapama cihazları olarak akıllı kontrolörlere sahip 120 Usune ZW32-12 tekrar kapama cihazını kullanın.

4. Başvuru Sonuçları:

- Arıza İzolasyonu: Kısa devre arızalarında 50 ms içinde otomatik açma, kısa devre arızalarında 1 dakika içinde güç geri yüklemesi hatalı olmayan alanlar;
- Geçici Arıza Giderme: Otomatik tekrar kapama, geçici elektrik kesintilerinin %85'ini ortadan kaldırır;
- Uzaktan Yönetim: "Dört Uzaktan" işlev, sahadaki denetim iş yükünü %60 azaltır ve sevkiyatı iyileştirir verimlilik %70 arttı;

- Güvenilirlik: İki yıldan fazla çalışmanın ardından arızalar arasındaki ortalama süre (MTBF) >85.000 saattir hiçbir büyük arıza olmadan, 30.000'den fazla kırsal kullanıcı için güç kaynağı güvenilirliğini artırıyor.

Ana Teknik Parametreler

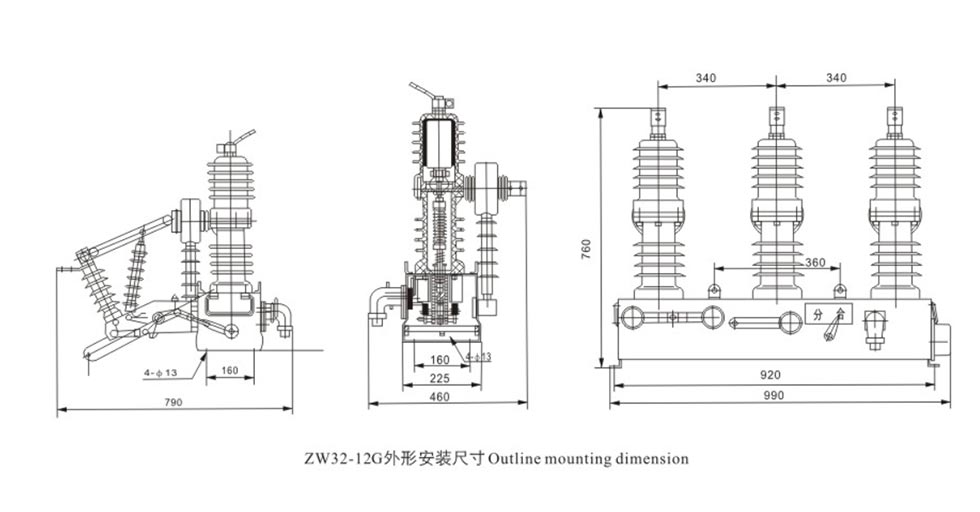

Dış Boyutlar

Proje Referansı

Cas-space Roket Fırlatma Projesi

Test Raporu

SSS

S1: ZW32-12 11 kV Direğe Monte Vakumlu Devre Kesici neden sık çalışma senaryoları için uygundur?

C: Vakum kesicisi düşük temas aşınmasına ve uzun elektrik ömrüne sahiptir; hassas yaylı çalışma mekanizması yüksek mekanik stabiliteye sahiptir (mekanik çalışma sayısı ≥10.000 kez); malzemesi ve yapısı yorulmaya dayanıklı, tekrarlanan işlemler sırasında istikrarlı performansı koruyan, sık sık yapılan işlemlere uygun hale getiren kapasitör bankları ve endüstriyel hatlar gibi anahtarlama senaryoları.

S2: "Dört Uzaktan Kumanda" işlevi nasıl uygulanır?

C: ZW32-12'yi RS-485 veya kablosuz (4G/LoRa) aracılığıyla Usune FTU denetleyicisine bağlayın. Denetleyici cihazı toplar Verileri alır, ana istasyonla iletişim kurar ve uzaktan komutları yürütür, böylece uzaktan kontrol elde edilir, gerçek zamanlı telemetri, uzaktan durum sinyali verme ve çevrimiçi uzaktan ayarlama işlevleri.

S3: Dış mekan kullanımı için hangi bakım gereklidir?

C: Bu ürün neredeyse hiç bakım gerektirmez. Düzenli kontroller önerilir:
- Her 1-2 yılda bir: Contaları, bağlantı elemanlarını ve yalıtım performansını kontrol edin;
- Her 2-3 yılda bir: Vakum kesicinin bütünlüğünü kontrol edin ve kontak direncini ölçün;
- Her 5 yılda bir: Mekanik ve elektriksel performansın kapsamlı bir kalibrasyonunu gerçekleştirin. Usune sağlar ömür boyu teknik destek ve eğitim hizmetleri.

Çözüm

Usune ZW32-12 11 KV Direğe Monte Vakumlu Devre Kesici, mükemmel performansı, akıllı çalışmayı, ve dayanıklılık. Çin'in lider üreticisi olan Usune, kentsel ve endüstriyel koşullara uyum sağlayan güvenilir ürün kalitesi sağlar. kırsal elektrik şebekeleri, endüstriyel parklar ve yeni enerji sistemleri, onu modern enerji sektöründe tercih edilen ekipman haline getiriyor dağıtım alanı. Usune, olgun saha uygulama deneyimi ve kapsamlı teknik desteğiyle Küresel enerji altyapısı sektöründe güvenilir bir tedarikçi ve üretici olmak.
